Là dòng máy tán đinh được điều khiển bằng hệ thống thủy lực (hydraulic rivelting machine). GIới thiệu về hãng máy tán đinh Chang Lian Fa Machinery Co., Ltd.- Đài Loan sản xuất. Máy dùng để tán: kìm, dao kéo, bản lề, bánh xe...

MÁY TÁN ĐINH RIVE THỦY LỰC - HYDRAULIC RIVETING MACHINE

Máy chuyên dụng/Máy tán đinh/Máy tán đinh rive thủy lực

 Cập nhật 18/9/2021



San-pham-may-tan-dinh

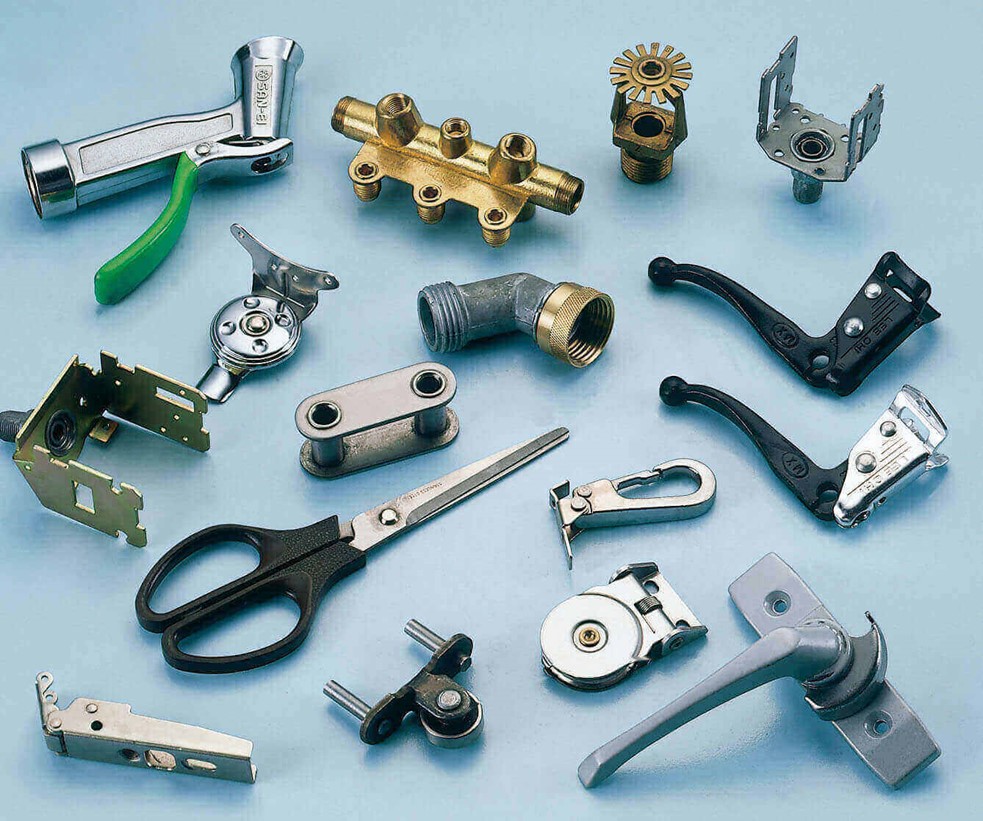

Hình ảnh sản phẩm dùng trên máy tán đinh rive thủy lực

Video quá trình giới thiệu và sử dụng máy tán đinh rive thủy lực

Giới thiệu về dòng máy tán đinh rive thủy lực

Thuật ngữ tiếng anh dòng máy tán đinh rive thủy lực là: Hydraulic riveting machine

 Máy tán đinh rive nói chung hay dòng máy tán đinh rive thủy lực nói riêng là dòng máy cơ khí sử dụng hệ thống để tán bộ phận kim loại gọi là đinh tán.

 Máy sử dụng hệ thống điều khiển bằng hệ thống thủy lực, hệ thống thủy lực giúp máy tán đinh rive có lực tán lớn hơn so với các hệ thống điều khiển khác.

 Máy tán đinh rive đa năng do hãng Chang Lian Fa Machinery Co., Ltd.- Đài Loan sản xuất. Máy có thể tán được hầu hết các sản phẩm như kìm, dao kéo, bản lề, bánh xe...

Đặc trưng kỹ thuật

Các đặc trưng kỹ thuật máy tán đinh rive thủy lực được mô tả dưới đây:

  • Trên bàn làm việc có thiết bị điều chỉnh lên xuống rất thuận tiện cho việc thao tác vận hành máy
  • Khả năng tán đinh: Có thể tán đinh lên đến Ø35 mm, nếu sử dụng loại đầu tán kiểu B sẽ có thể tán được đinh tán lên đến Ø40 mm
  • Lực tán lớn nhất (kgf): Nằm trong dải 1980 - 8200 kgf
  • Hành trình đầu tán (mm): Nằm trong dải 0 - 70 mm
  • Máy kích thước nhỏ gọn, tiết kiệm không gian và dễ dàng di chuyển

Cấu tạo máy tán đinh rive thủy lực

1. Chi tiết máy

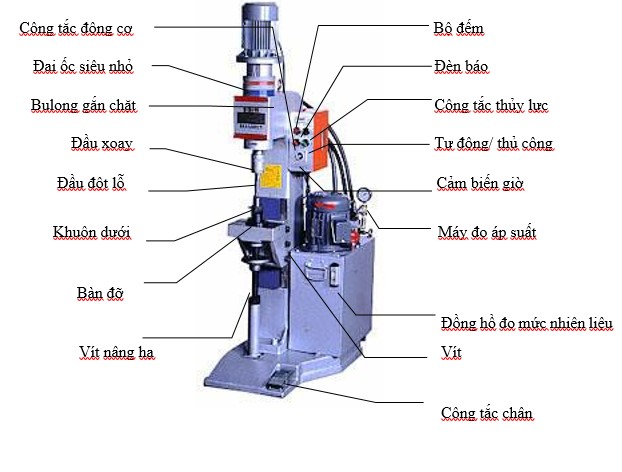

Hình ảnh dưới đây mô tả các bộ phận chi tiết máy cấu tạo nên máy tán đinh rive thủy lực:

Cau-tao-may-tan-dinh-rive-thuy-luc

Hình ảnh chi tiết máy máy tán đinh rive thủy lực

Hệ thống máy bao gồm các chi tiết sau:

  • Nút nhấn bộ điều khiển:   - Màn hình hiển thị bộ đếm

                                                - Đèn cảnh báo

                                                - Công tắc điều khiển thủy lực

                                                - Núm gạt: tự động / thủ công

                                                - Công tắc động cơ

                                                - Núm xoay điều khiển thời gian

  • Động cơ truyền động chính:     - Động cơ điện 3 pha

                                                      - Đai ốc nhỏ điều chỉnh khoảng cách

                                                      - Bu lông cố định

  • Cụm cơ cấu gia công:               - Đầu xoay

                                                      - Đầu đột lỗ

                                                      - Khuôn dưới

                                                      - Bàn đỡ, vít nâng hạ, vít cố định

  • Cụm cơ cấu thủy lực:                - Động cơ bơm dầu, đồng hồ hiển thị mức áp suất

                                                      - Bể chưa dầu, bàn đạp chân

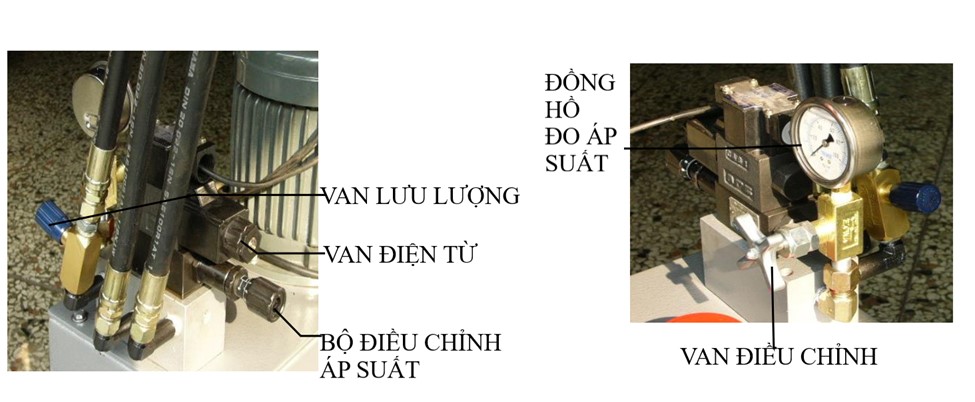

2. Hệ thống thủy lực

He-thong-thuy-luc-may

Hệ thống thủy lực của máy được trang bị các bộ phận khá là đầy đủ của một hệ thống thủy lực tiêu chuẩn:

  • Van điện từ
  • Van điều chỉnh lưu lượng
  • Bộ điều chỉnh áp suất
  • Đồng hồ đo áp suất

 Đối với dòng LF168 công suất của động cơ bơm là 2HP, đồng hồ đo áp suất sẽ được điều chỉnh nằm trong khoảng từ 10 - 70 (kgf/cm2)thời gian điều khiển nằm trong dải từ 0,5 - 6s.

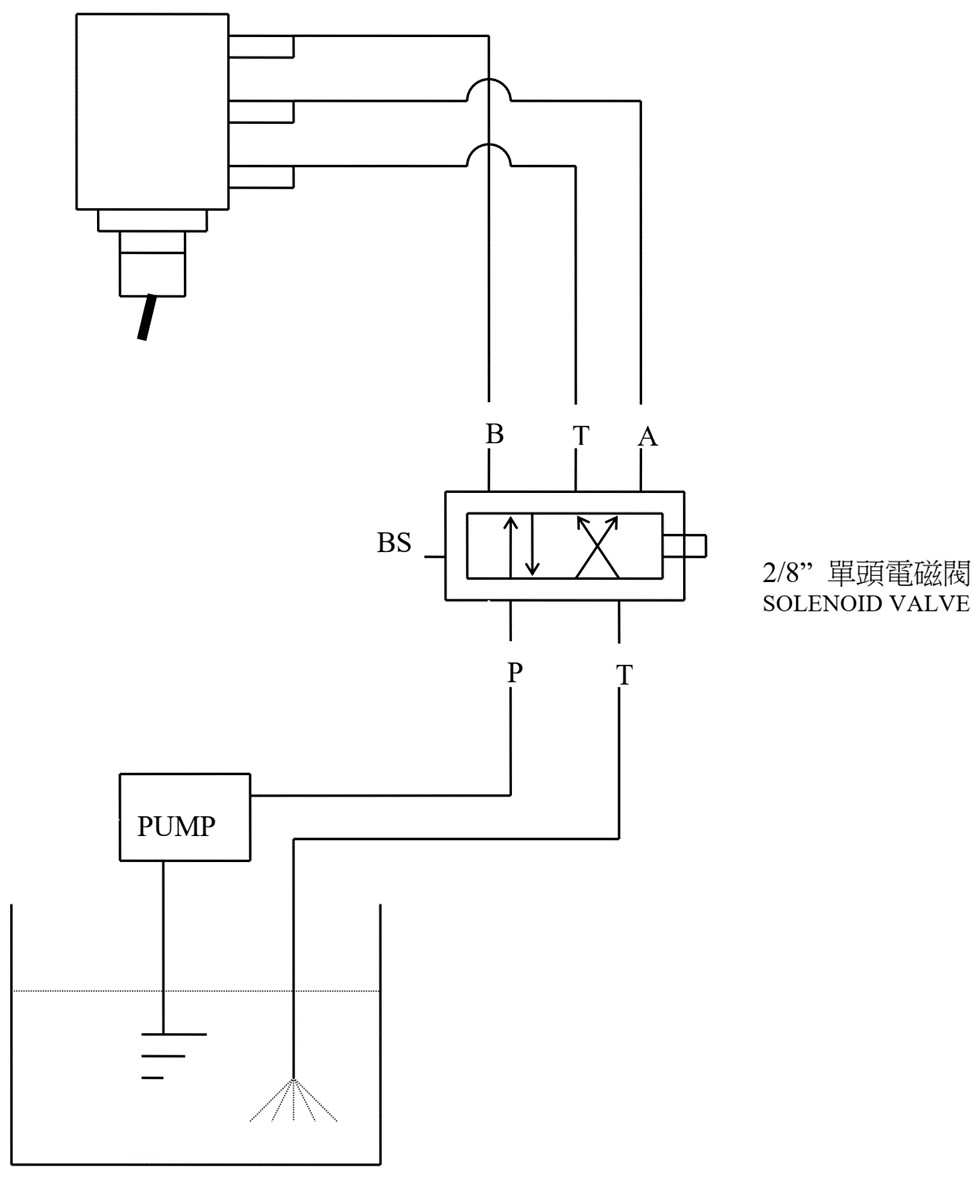

 Dưới đây là sơ đồ hệ thống điều khiển thủy lực trong máy:

So-do-he-thong-thuy-luc

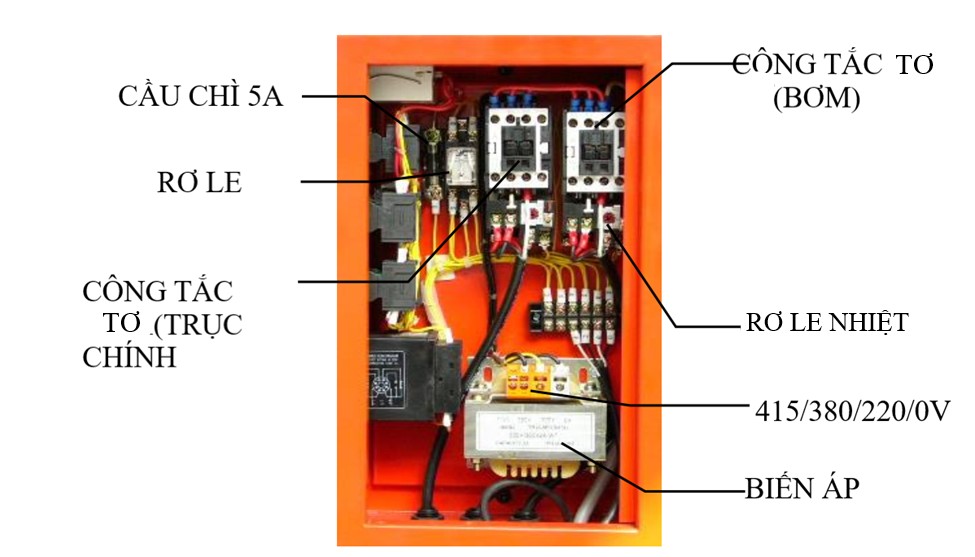

3. Hệ thống điện

He-thong-dien-ap

Thay đổi điện áp: Ví dụ, điện áp ban đầu đầu vào là 220v, nhưng bây giờ nó được yêu cầu thay đổi thành 380V (đường dây 220V/đường dây 380V chồng lên vị trí có ghi 220V).

1. Điện áp động cơ sẽ được thay đổi thành 380V theo hướng dẫn sử dụng

2. Dòng 0V và dòng 220V của biến áp trong hộp điều khiển sẽ được giữ nguyên với dòng 380 trở lại vị trí ban đầu của nó là 380.

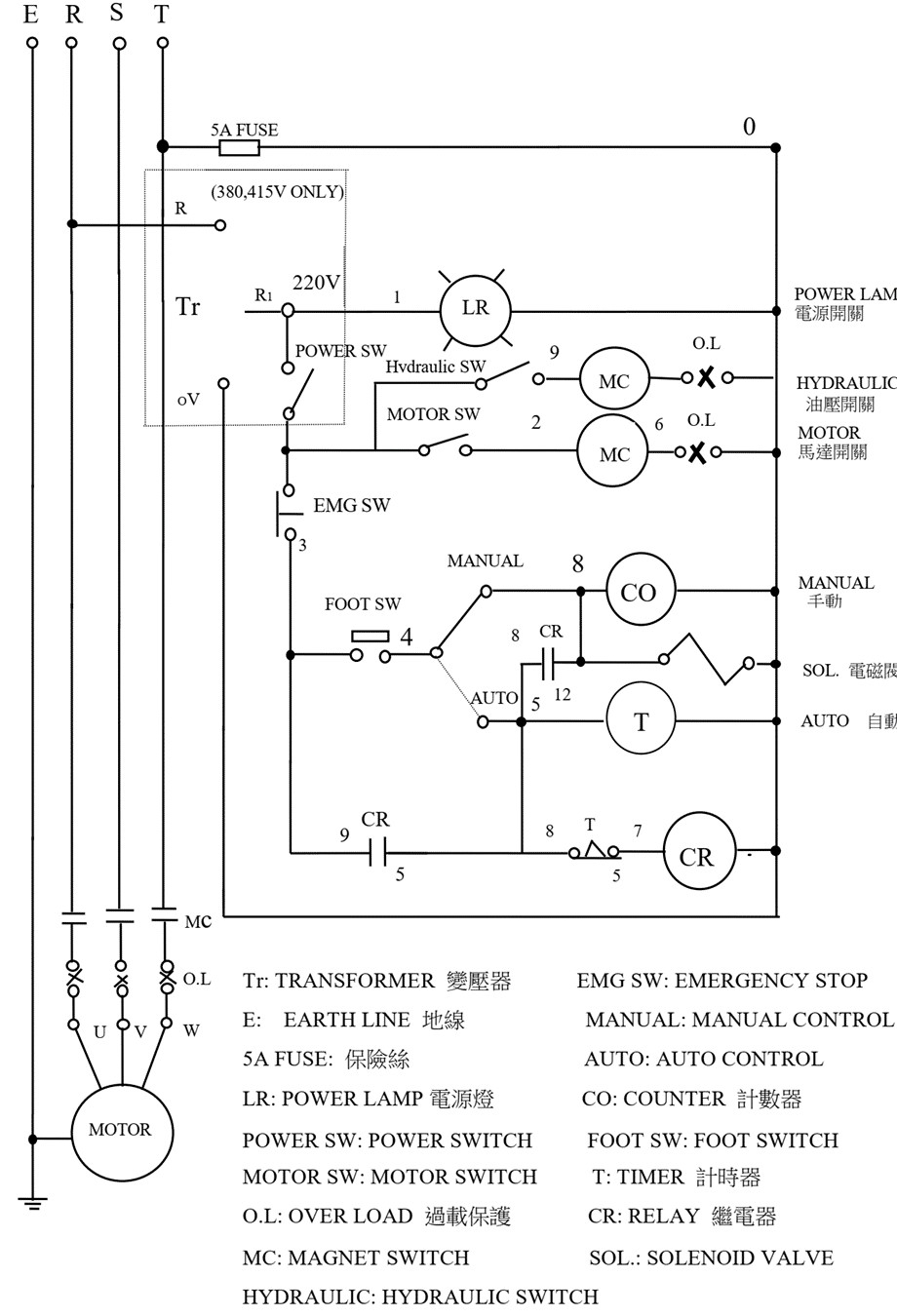

Dưới đây là sơ đồ hệ thống điều khiển điện trong máy:

He-thong-dieu-khien-dien

Cách chọn đầu tán định

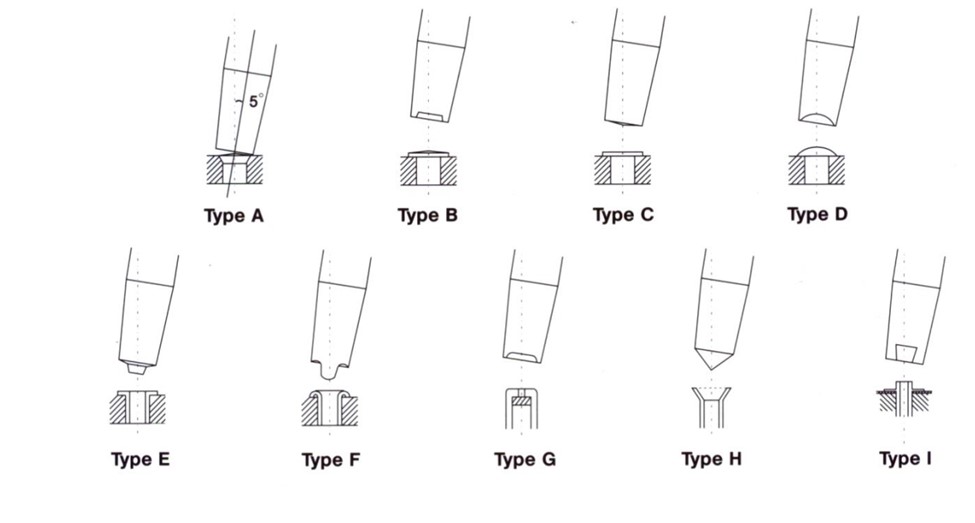

Hình dạng hoàn thiện của đầu đinh tán và đầu đột lỗ:

Cac-kieu-dau-tan-dinh

Vui lòng chọn đầu đột lỗ phù hợp với từng hình dạng của đinh tán thành phẩm.

Ví dụ: Model LF-128, Loại A như hình trên, góc xoay của đầu xoay là 5°

Phân loại máy tán đinh rive

1. Theo hình dạng kết cấu máy

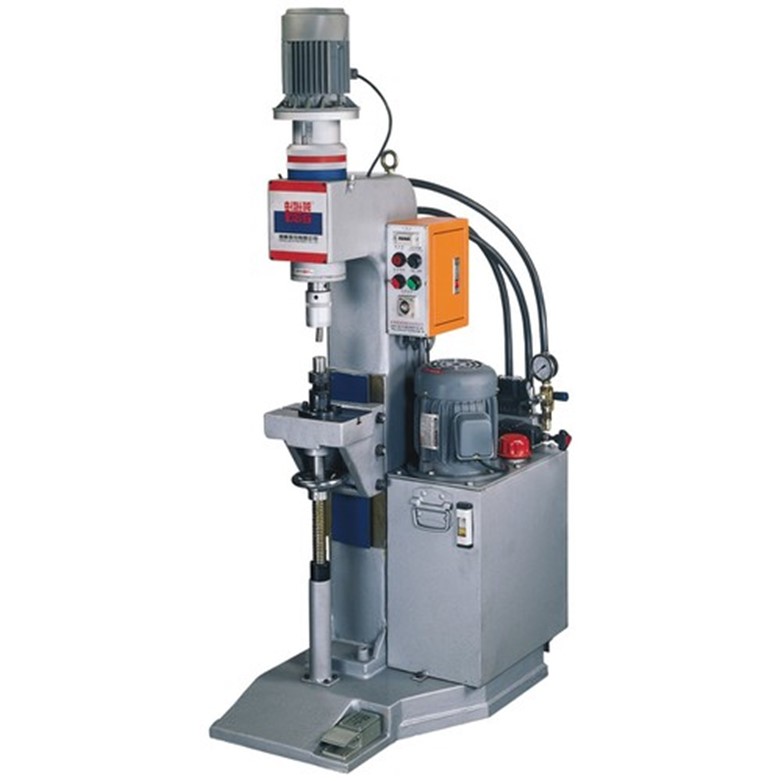

  • Máy tán đinh rive thủy lực kiểu đứng: Là dòng máy tán đinh sử dụng phổ biến với kết cấu trục tán nằm thẳng đứng, phù hợp với các dòng sản phẩm cần cố định theo chiều thẳng đứng. Dòng máy được ưa chuộng.

May-tan-dinh-thuy-luc-Dai-Loan-LF168

Hình ảnh máy tán đinh thủy lực Đài Loan LF168

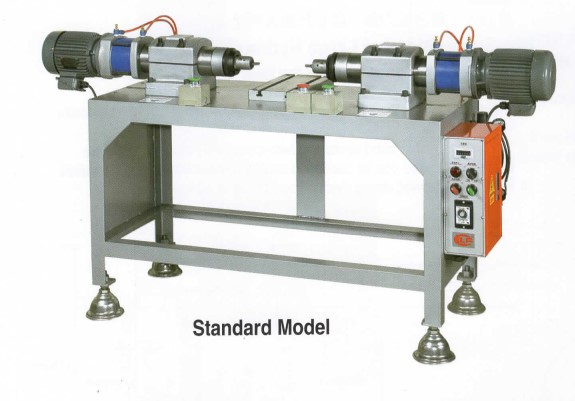

  • Máy tán đinh rive thủy lực hai đầu, kiểu ngang: Là dòng máy tán đinh điều khiển bằng hệ thống thủy lực với hai trục tán chính thiết kế nằm ngang, hỗ trợ tán hai đầu của chi tiết. Chi tiết khi gia công được hỗ trợ kẹp bằng khí nén hoặc sử dụng đồ gá kẹp riêng

May-tan-dinh-rive-thuy-luc-nam-ngang

Hình ảnh máy tán đinh rive thủy lực Đài Loan LF162

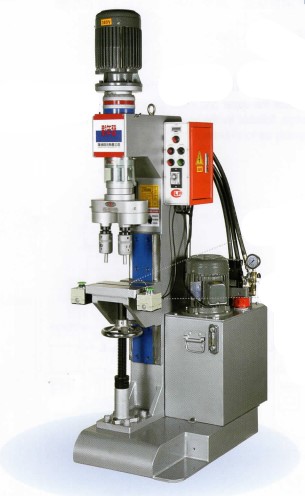

  • Máy tán đinh rive thủy lực hai trục chính (trục chính kép): Máy tán đinh thiết kế trục truyền động cho hai trục tán song song với nhau. Máy giúp hỗ trợ tán công suất cao, tán các chi tiết kết hợp dây chuyền tự động

May-tan-dinh-rive-hai-truc-tan

Hình ảnh máy tán đinh rive hai trục chính tán Đài Loan LF-168D

2. Theo kiểu tán

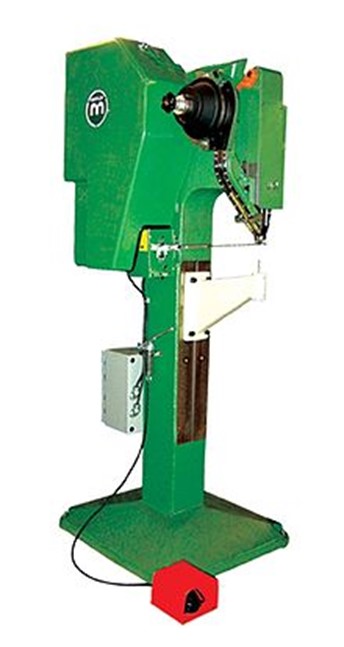

  • Máy tán đinh rive kiểu va đập (tán đinh xung): Là dòng máy tán đinh thủy lực có đầu chày tán di chuyển tịnh tiến lên xuống. Đầu chày sẽ va đập và đinh tán theo một hướng và chiều cố định.

May-tan-dinh-kieu-va-dap

Hình ảnh máy tán đinh kiểu va đập (tán đinh xung)

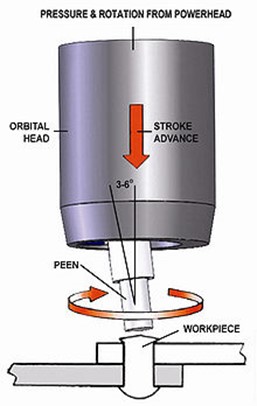

  • Máy tán đinh rive kiểu quỹ đạo: Đầu chày tán sẽ quay theo một quỹ đão nghiêng 3-6º nhất định cố đinh theo trục tán. Hướng của đầu chày vẫn sẽ di chuyển lên xuống, tuy vậy chiều tán sẽ được trải dài lên kháp toàn bộ đinh tán. Kiểu tán giúp tăng năng suất và độ bền của vật tán.

May-tan-dinh-kieu-quy-dao

Hình ảnh kết cấu đầu tán đinh dạng quỹ đạo

3. Theo dạng đinh tán

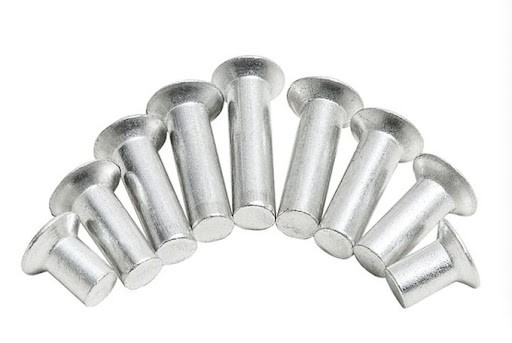

  • Đinh tán đặc

Dinh-tan-dac

Hình ảnh đinh tán đặc bằng nhôm M1-M30

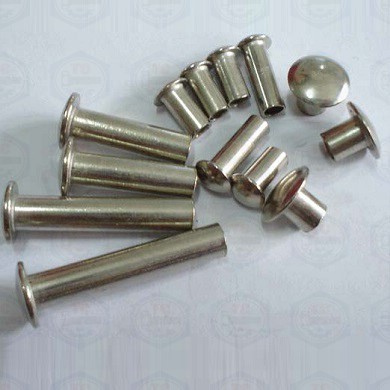

  • Đinh tán rỗng

Dinh-tan-rong

Hình ảnh đinh tán rỗng bằng inox

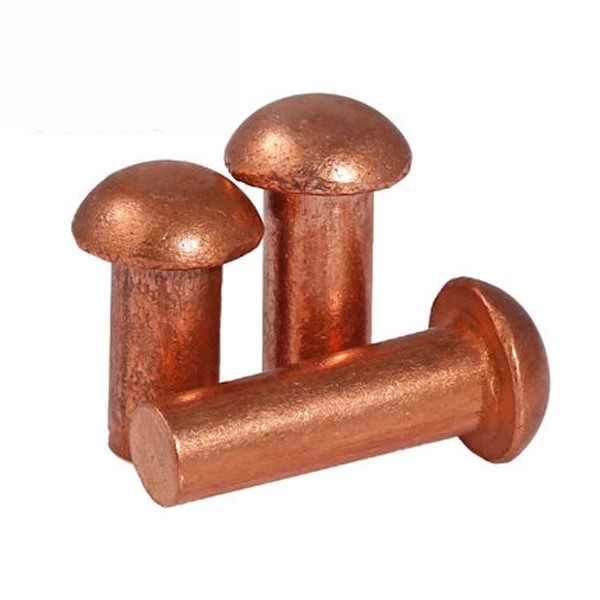

  • Đinh tán hình bán nguyệt

Dinh-tan-dong-ban-nguyet

Hình ảnh đinh tán đồng kiểu hình bán nguyệt



Các thao tác khi lắp đặt và sử dụng máy

1. Chuẩn bị

 Trước khi chạy thử, phải đọc kỹ hướng dẫn sử dụng để có thể biết rõ tên của từng bộ phận, hướng dẫn sử dụng và các cảnh báo.

Kết nối nguồn điện theo điện áp hiển thị trên bảng kỹ thuật. Hãy chắc chắn máy được nối đất tốt trước khi kết nối nguồn điện.

Nhẹ nhàng xoay công tắc “MOTOR SWITCH” (Công tắc động cơ) để xem máy có quay đúng hướng hay không. Nếu không đúng, hãy thay đổi một trong hai dây nguồn. Không bật công tắc động cơ quá lâu, bởi vì nếu sai hướng, đầu xoay sẽ dễ dàng bị rơi ra.

Sự giảm tốc của đầu xoay có thể được điều chỉnh bằng van điều khiển lưu lượng - được đặt bên cạnh van điện từ. Và lúc này, việc chuẩn bị hoàn tất.

2. Vận hành máy

- Đầu tiên, làm lỏng các ốc vít và điều chỉnh đai ốc siêu nhỏ theo tỷ lệ 20. Chuyển nút điều chỉnh sang chế độ “MANUAL” (Thủ công) và nhấn giữ pedal để hạ đầu xoay. Sau đó, điều chỉnh vít nâng để đầu đột lỗ gần với chiều cao của đinh tán và sau đó vặn ốc vít lại. Khoảng trống còn lại được điều chỉnh bởi đai ốc siêu nhỏ. Sau khi điều chỉnh, siết chặt đai ốc siêu nhỏ để tránh bị lỏng.

Lưu ý: Không bao giờ để đầu đột lỗ ở quá gần khuôn dưới; nếu không, đầu đột lỗ sẽ làm hỏng khuôn dưới khi hoạt động.

Đai ốc siêu nhỏ: Chỉ cần vặn chặt nó một cách vừa phải và đừng bao giờ vặn quá chặt, nếu không đầu xoay sẽ di chuyển lên - xuống không đều.

- Đặt nút điều chỉnh ở vị trí "AUTO". Theo kích thước của đinh tán, điều chỉnh khoảng thời gian và áp suất thích hợp. Khoảng thời gian tốt nhất là được đặt không quá 2 giây để kéo dài tuổi thọ của ổ trục trong đầu xoay.

3. Các chú ý khi vận hành

- Khi tán đinh, lúc chuyển chế độ “AUTO” và khoảng thời gian “TIMER” về 0, nếu nhấn vào pedal, trục chính không thể di chuyển lên và xuống.

- Trong lần hoạt động đầu tiên trong 1 ngày làm việc, vui lòng bật chế độ “MANUAL” (thủ công), và nhấn pedal vài lần, để trục chính di chuyển trơn tru như bình thường, đặc biệt là ở vùng khí hậu lạnh.

- Thường xuyên bôi trơn ổ trục trong đầu xoay để đảm bảo tán đinh hoàn hảo.

- Nếu máy được vận hành dưới thời tiết lạnh, vui lòng thay thế bằng dầu thủy lực được chỉ định bởi cơ quan công nghiệp địa phương.

- Độ chặt của các vật thể tán đinh phải được điều chỉnh bằng đai ốc siêu nhỏ và nó không có sẵn để cài đặt thời gian.

- Máy phải được vệ sinh thường xuyên và bảo trì để đảm bảo hiệu suất tốt nhất

- Đầu đột lỗ sẽ bị mòn và mất kích thước chính xác của nó. Bất cứ khi nào chiều dài của nó ngắn hơn chiều dài tiêu chuẩn hơn 3 mm, cần phải thay đầu đột lỗ mới.

- Khi áp suất được đặt quá thấp, ổ trục bên trong mâm cặp dễ bị hỏng.

- Khi thời gian tán đinh vượt quá 2 giây và áp suất đã được đặt ở mức tối đa, điều đó có nghĩa là đầu ra cơ học không đủ. Vui lòng liên hệ ngay với nhà phân phối của chúng tôi để biết các mẫu đầu ra mạnh hơn.

4. Các lỗi phổ biến và cách khắc phục

Triệu chứng

Nguyên nhân

Xử lý/ Khắc phục



Phát ra tiếng ồn khi chạy không

Một dây nguồn không có điện

Dừng lại ngay và kiểm tra nguồn điện

Ổ trục động cơ bị hỏng

Thay ổ trục mới

Ổ trục chính bị hỏng

Thay ổ trục mới

Phát ra tiếng ồn khi tán đinh

Ổ trục đầu xoay bị hỏng

Thay ổ trục mới

Ổ trục chính bị hỏng

Thay ổ trục mới













Chất lượng tán đinh kém



Ổ trục đầu xoay không trơn

Ổ trục chặn được bôi trơn mỡ nhiệt độ cao

Vòng bi kim được bôi trơn bằng dầu thông thường

Ổ trục đầu xoay bị lắp ráp sai

Thiết kế hướng của ổ trục chặn (đính kèm 2)

Ổ trục đầu xoay bị hỏng

Thay ổ trục mới

Chiều dài đầu đột lỗ không chính xác

Kiểm tra sự phù hợp chiều dài của thông số đầu quay

(tệp đính kèm 2)



Chất liệu đinh tán kém

Thay vật liệu tốt hơn hoặc sử dụng đầu đột lỗ bằng thép tungsten

Đầu xoay hỏng

Thay đầu xoay mới



Trục trặc cảm biến giờ

Rơ le bị lỏng

Nhấn rơle để cố định.

Rơ le hỏng

Thay rơ le mới

Hỏng cảm biến giờ

Thay thiết bị cảm biến giờ mới



Trục trặc động cơ

Qúa tải

Điều chỉnh các thiết bị bị quá tải

Động cơ hỏng

Sửa hoặc thay mới

Đầu xoay trục trặc khi đang tán đinh

Ổ trục đầu xoay bị hỏng

Thay ổ trục mới

Chốt định tâm giữa động cơ và trục ổ đĩa bị hỏng.

Tháo động cơ và thay thế chốt mới

Trục trặc bộ đếm

Bộ đếm bị kẹt

Đặt bộ đếm về 0

Hỏng bộ đếm

Thay bộ đếm mới



Các cam kết và thông tin liên hệ

Trang webs thứ hai về các dòng máy Trung Quốc: http://thuvienmaycongcu.com.vn/

Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuậtcác tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

 Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
