MÁY PHAY HAI ĐẦU HAY MÁY PHAY KHỎA MẶT HAI TRỤC ĐỒNG THỜI (1 Sản phẩm)

Máy phay hai đầu (Double sides Milling machine) là dòng máy phay có hai đầu phay được lắp hai dao phay khỏa mặt để chuyên gia công các chi tiết dạng khối hộp có các mặt đối xứng. Khi gia công sẽ cắt 2 mặt đối diện đồng thời

Máy phay hai đầu (Double sides Milling machine) CNC

Là dòng máy phay có hai đầu phay được lắp hai dao phay khỏa mặt để chuyên gia công các chi tiết dạng khối hộp có 2 cạnh đối xứng đồng thời có năng suất gia công cao, hiệu quả tốt. Khi gia công xong thực hiện phân độ 900 thì gia công tiếp 2 mặt kế bên. Máy được ứng dụng trong gia công khuôn mẫu để gia công khối kim loại chuẩn bị dùng cho gia công lòng khuôn bên trong trên các máy phay CNC. Năng suất gia công rất cao và phục vụ sản xuất hàng loạt. Máy cũng dùng để gia công loạt các chi tiết dạng hộp có kích thước nhỏ và vừa, yêu cầu chính xác.

Máy còn được gọi là máy phay tự động 2 mặt (Bilateral 2-spindle Auto Milling Machine) hay máy phay 2 mặt hoặc máy phay khỏa mặt hai trục đồng thời. Trên cơ sở dòng sản phẩm này còn ra đời các loại máy có tính năng bổ sung rất hiệu quả như: Máy khỏa mặt khoan tâm (Bilateral 4-spindle Auto Milling + Drilling Machine) chuyên dùng gia công chi tiết dạng trục. Khi đó máy thực hiện khỏa mặt đầu trục 2 bên, sau đó khoan tâm

1- Xem hoạt động của máy phay hai đầu Đài Loan:

Video hoạt động của máy phay hai đầu tự động Đài Loan

Đặc trưng chi tiết của máy phay hai đầu HM 400NC và HM 500NC

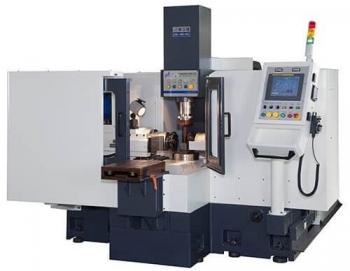

Hình ảnh máy phay 2 đầu HM 400NC

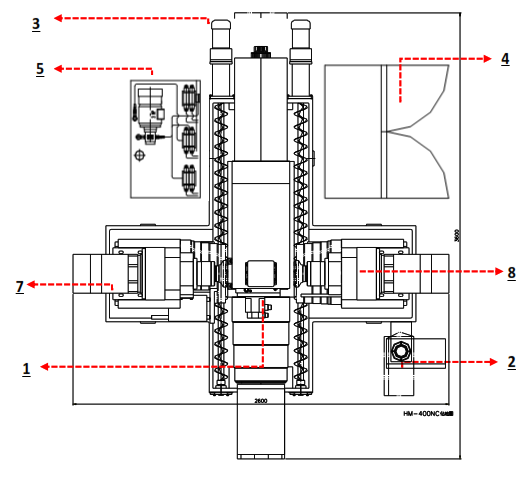

2- Sơ đồ điển hình cấu tạo máy phay 2 đầu:

Hình ảnh sơ đồ cấu tạo máy phay 2 đầu

1-Bàn xoay 2-Bảng điều khiển 3-Băng tải phoi 4-Tủ điện 5-Hệ thống thủy lực 6+7-Động cơ trục chính đầu phay trái/ phải

3- HÌNH ẢNH PHỤ KIỆN THƯỜNG DÙNG TRÊN MÁY PHAY 2 ĐẦU:

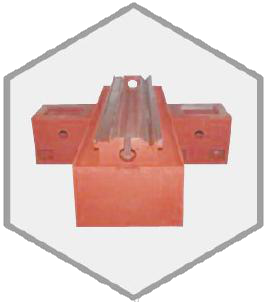

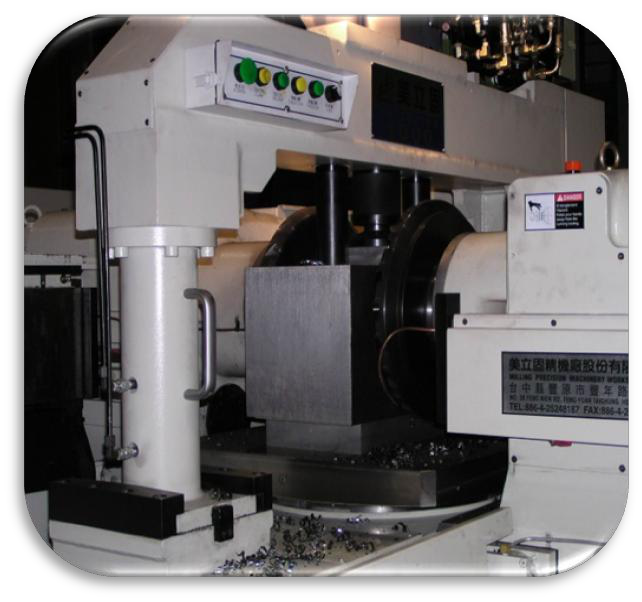

Đế máy liền khối bằng gang cường độ cao. Hấp thụ rung động và duy trì ổn định dưới điều kiện cắt nặng và chính xác caoHình ảnh trục chính máy phay 2 đầu HM 400NC

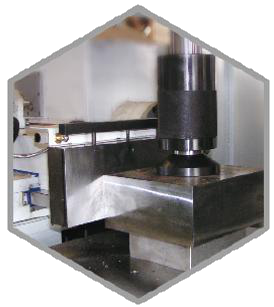

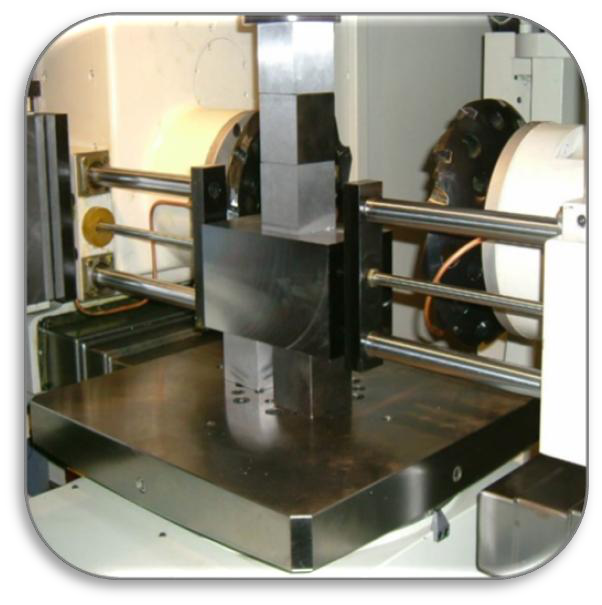

Hình ảnh kẹp thủy lực đứng mạnh mẽHình ảnh bộ dừng 90 độ – Dễ set up chi tiết mà không cần đo

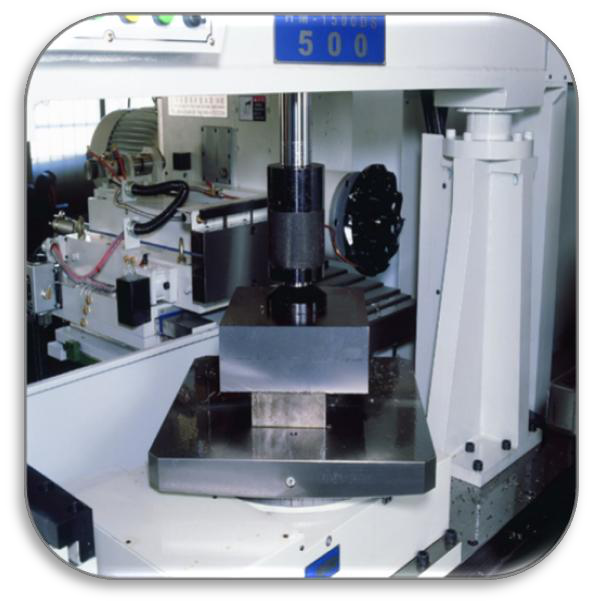

Hình ảnh bàn phân độ chính xác Hình ảnh hệ thống đo và bảo vệ
Hình ảnh khung xoay phục vụ nạp và tháo sản phẩm Hình ảnh bảng điều khiển máy

4- HÌNH ẢNH CÁC LOẠI SẢN PHẨM GIA CÔNG TRÊN MÁY PHAY 2 ĐẦU

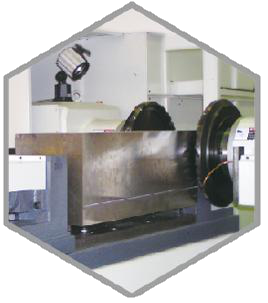

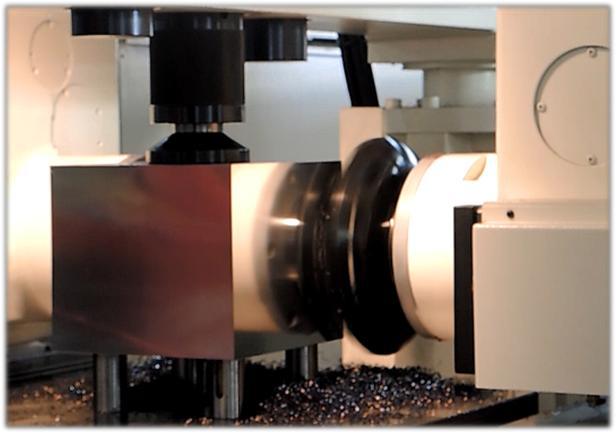

Hình ảnh gia công khối vuông Hình ảnh gia công khối chữ nhật

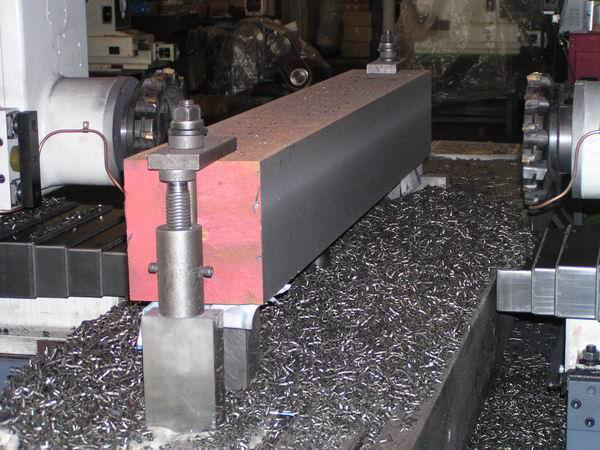

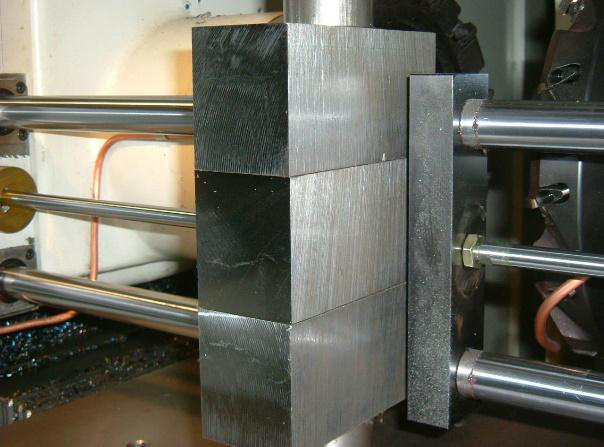

Hình ảnh gia công nhiều khối đồng thời Hình ảnh gia công khối đế đèn LED

Các dòng máy gia công 2 mặt khác:

+ Máy phay 2 đầu (máy khỏa mặt Lichou) cỡ vừa LC-600LS

+ Máy phay 2 đầu (máy khỏa mặt Lichou) cỡ lớn LC-1380LS

HOT

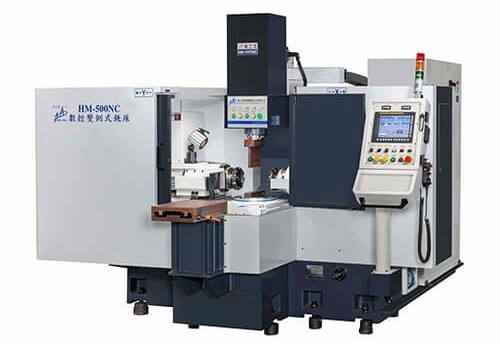

Máy phay hai đầu tự động HM 400NC và HM 500NC

Liên hệ

HM-400NC và HM-500NC Là dòng máy phay hai đầu (Double sides Milling machine)

Xuất xứ: Đài Loan

Sử dụng bộ điều khiển CNC: FANUC 0i- MF PLUS

Điều khiển 5 trục, Z (dọc), X,Y ( trục cắt phải, trái), A ( phân độ) và W ( kẹp đứng)

Phạm vi gia công:

+          DxR: 20x20mm ~400x400mm hoặc 500x500mm

+          Cao (ĐK dao cắt): 6”

+          Khả năng tải bàn: 250kg hoặc 350kg

+          Khả năng phân độ bàn: 0o/45o/90o/135o

+          Trang bị thiết bị đo phục vụ set dao tự động cũng như đảm bảo kích thước trước và sau gia công
