Máy phay hai đầu tự động HM 400NC và HM 500NC

Mã sản phẩm: NH00526

Liên hệ

HM-400NC và HM-500NC Là dòng máy phay hai đầu (Double sides Milling machine)

Xuất xứ: Đài Loan

Sử dụng bộ điều khiển CNC: FANUC 0i- MF PLUS

Điều khiển 5 trục, Z (dọc), X,Y ( trục cắt phải, trái), A ( phân độ) và W ( kẹp đứng)

Phạm vi gia công:

+ DxR: 20x20mm ~400x400mm hoặc 500x500mm

+ Cao (ĐK dao cắt): 6”

+ Khả năng tải bàn: 250kg hoặc 350kg

+ Khả năng phân độ bàn: 0^o/45^o/90^o/135^o

+ Trang bị thiết bị đo phục vụ set dao tự động cũng như đảm bảo kích thước trước và sau gia công

Thêm vào giỏ hàng

Trả góp qua thẻ

Visa, Master, JCB

Mô tả
Bình luận

Máy phay hai đầu (Double sides Milling machine) HM 400NC và HM 500NC:

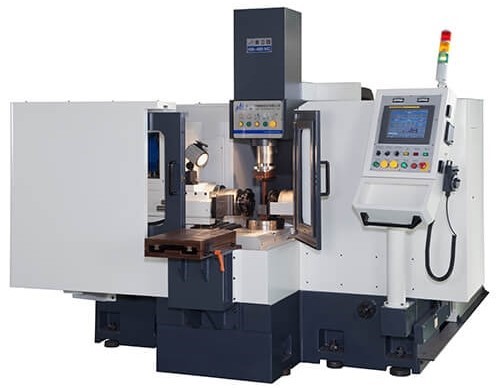

Hình ảnh máy phay 2 đầu HM-400NC

1- Khái niệm và ứng dụng:

Là dòng máy phay có 2 đầu lắp 2 dao phay khỏa mặt đầu và điều khiển bằng CNC. Máy được sản xuất để gia công các chi tiết dạng khối hộp có 2 cạnh đối xứng đồng thời, có năng suất gia công cao, hiệu quả tốt. Khi gia công xong thực hiện phân độ 90⁰ thì gia công tiếp 2 mặt kế bên. Máy được ứng dụng trong gia công khuôn mẫu để gia công khối kim loại chuẩn bị dùng cho gia công lòng khuôn bên trong trên các máy phay CNC. Năng suất gia công rất cao và phục vụ sản xuất hàng loạt. Máy cũng dùng để gia công loạt các chi tiết dạng hộp có kích thước nhỏ và vừa, yêu cầu chính xác.

Máy còn được gọi là máy phay tự động 2 mặt (Bilateral 2-spindle Auto Milling Machine) hay máy phay 2 mặt hoặc máy phay khỏa mặt hai trục đồng thời. Trên cơ sở dòng sản phẩm này còn ra đời các loại máy có tính năng bổ sung rất hiệu quả như: Máy khỏa mặt khoan tâm (Bilateral 4-spindle Auto Milling + Drilling Machine) chuyên dùng gia công chi tiết dạng trục. Khi đó máy thực hiện khỏa mặt đầu trục 2 bên, sau đó khoan tâm.

Vui lòng xem video hoạt động của dòng máy này

Video máy phay hai đầu tự động HM 400NC - Đài Loan

Video hoạt động của máy phay hai đầu tự động Đài Loan

2- Đặc điểm nổi bật:

Thân máy được chế tạo bằng thép nguyên khối rắn chắc.
Trục chính X và Y (tương đương NT50) cứng vững, chắc khỏe đảm bảo khả năng cắt nặng.
Dẫn hướng tuyến tính trục Z chính xác giúp cho việc cắt nhanh, cứng vững.
Dẫn hướng trục được phủ TURCITE-B và cạo rà chính xác
Điều khiển 5 trục, Z (dọc), X,Y ( trục cắt phải, trái), A ( phân độ) và W ( kẹp đứng)
HMI sử dụng màn hình cảm ứng thân thiện với nhập dữ liệu, có chuông báo hiển thị và tin nhắn.
Bàn phân độ chính xác. Đường kính 250mm. 0^o, 90^o,270^o, 360^o
Đồ gá kẹp đứng.
Bộ phận ngắt liên kết dễ dàng cho cài đặt 90^o của chi tiết.
Bộ phận hệ thống thủy lực đồng bộ.
Hệ thống khí nén cho thổi khí.
02 bộ băng tải phoi kiểu vít
Đèn làm việc LED
Đèn báo tình trạng làm việc 3 màu.
Hộp dụng cụ và dụng cụ cầm tay
Hệ thống ép cho trục W
Hệ thống điều khiển FANUC 0i-MF PLUS

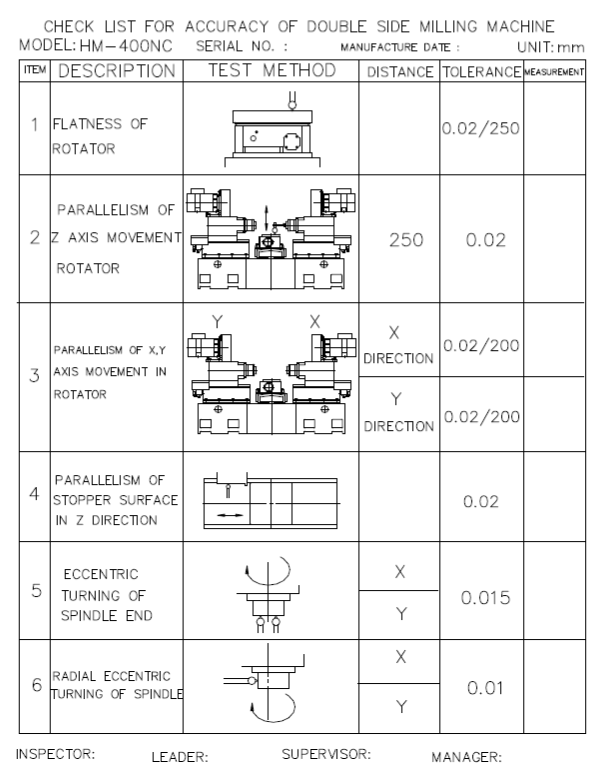

3- Thông số kỹ thuật:

Model		HM-400NC	HM-500NC
Bộ điều khiển		FANUC 0i- MF PLUS	FANUC 0i- MF PLUS
Khả năng cắt	Dài x Rộng chi tiết	20x20mm ~400x400mm	20x20mm ~500x500mm
	Độ dày chi tiết lớn nhất	Ø6’’ cutter	Ø6’’ cutter
	Khả năng tải của bàn	250 kg	350 kg
Hành trình và bàn	Hành trình trục Z	600 mm	650 mm
Hành trình và bàn	Hành trình đầu trục X/Y	210 mm	210 mm
Tốc độ ăn dao	Tốc độ tiến dao nhanh trục Z	15 m/min	15 m/min
	Tốc độ tiến dao nhanh trục X/Y	15 m/min	15 m/min
	Tốc độ ăn dao thủ công	1-1500mm/min	1-1500mm/min
Trục chính	Trục chính ( với rãnh dầu tuần hoàn)	NT50 (tương đương)	NT50 (tương đương)
	Đường kính mũi trục chính	Ø40 ~ Ø125mm	Ø40 ~ Ø125mm
	Tôc độ trục chính	200~1600 rpm	200~1600 rpm
	Đường kính dao cắt	Ø6’’	Ø6’’
Động cơ	Công suất động cơ trục chính	15 Kw	15 Kw
	Động cơ ăn dao trục Z	α12	3 Kw
	Trục X/Y	α12 x 2	3Kw x 2
	Động cơ servo kẹp đứng trục W	β22	2.5Kw
Bàn làm việc	A (bàn phân độ)	α8	3Kw
Bàn làm việc	Góc phân độ của bàn, đường kính 250mm	0^o/45^o/90^o/135^o	0^o/45^o/90^o/135^o
Thông số khác	Trọng lượng máy	6.5 tấn	7.2 tấn
Thông số khác	Kích thước máy LxWxH	3450 x 2600 x2300	3450 x 2700 x2400

4- Hình ảnh các phụ kiện máy phay 2 đầu:

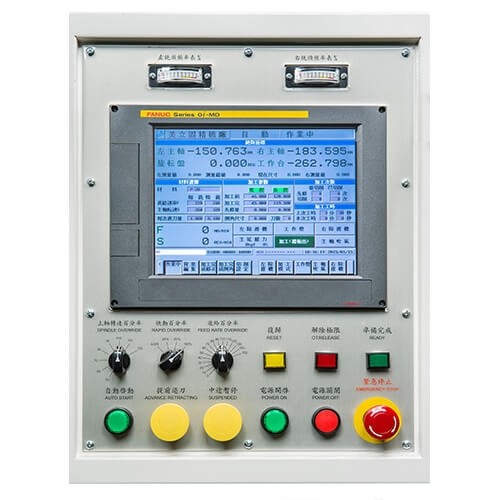

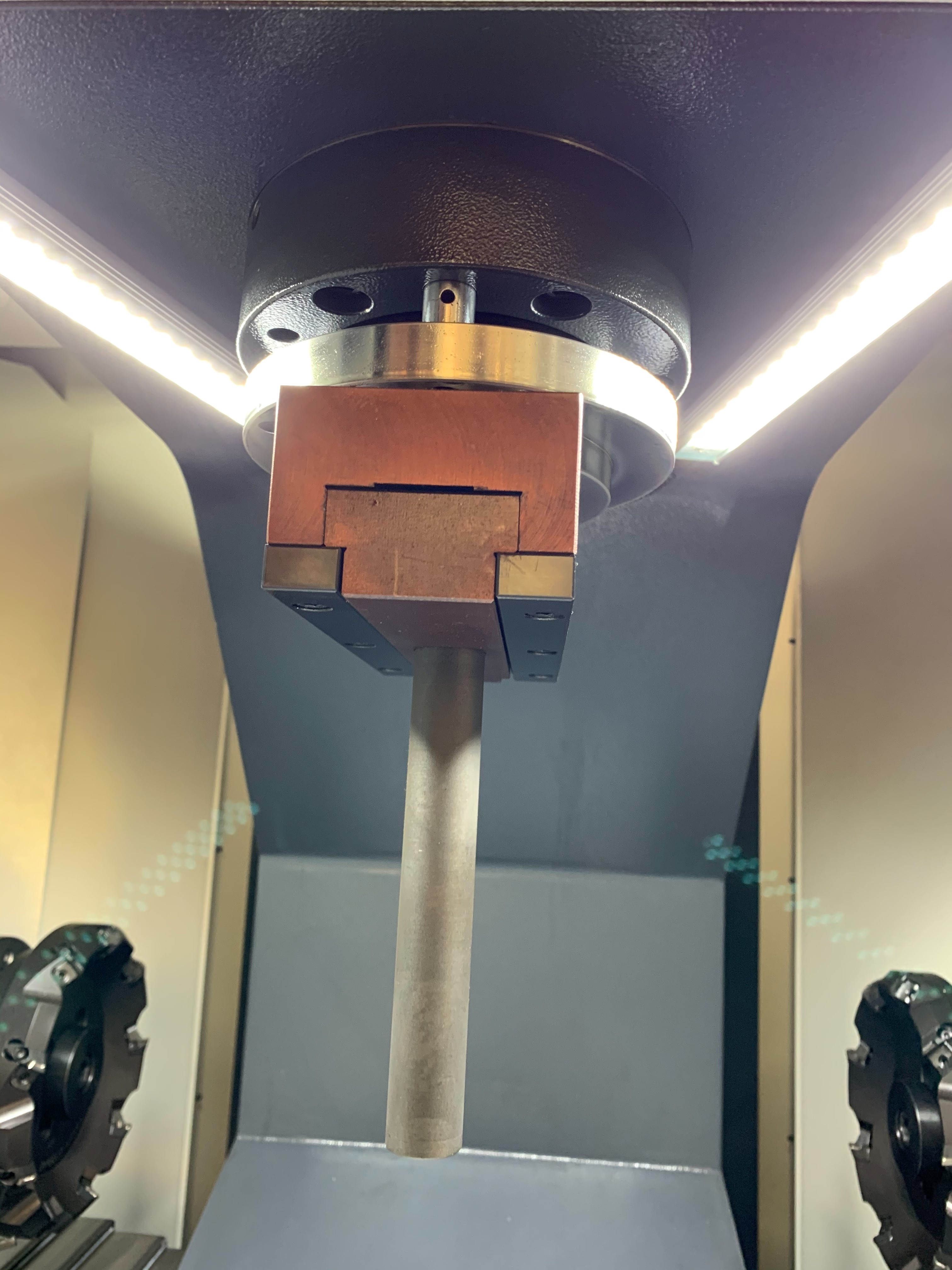

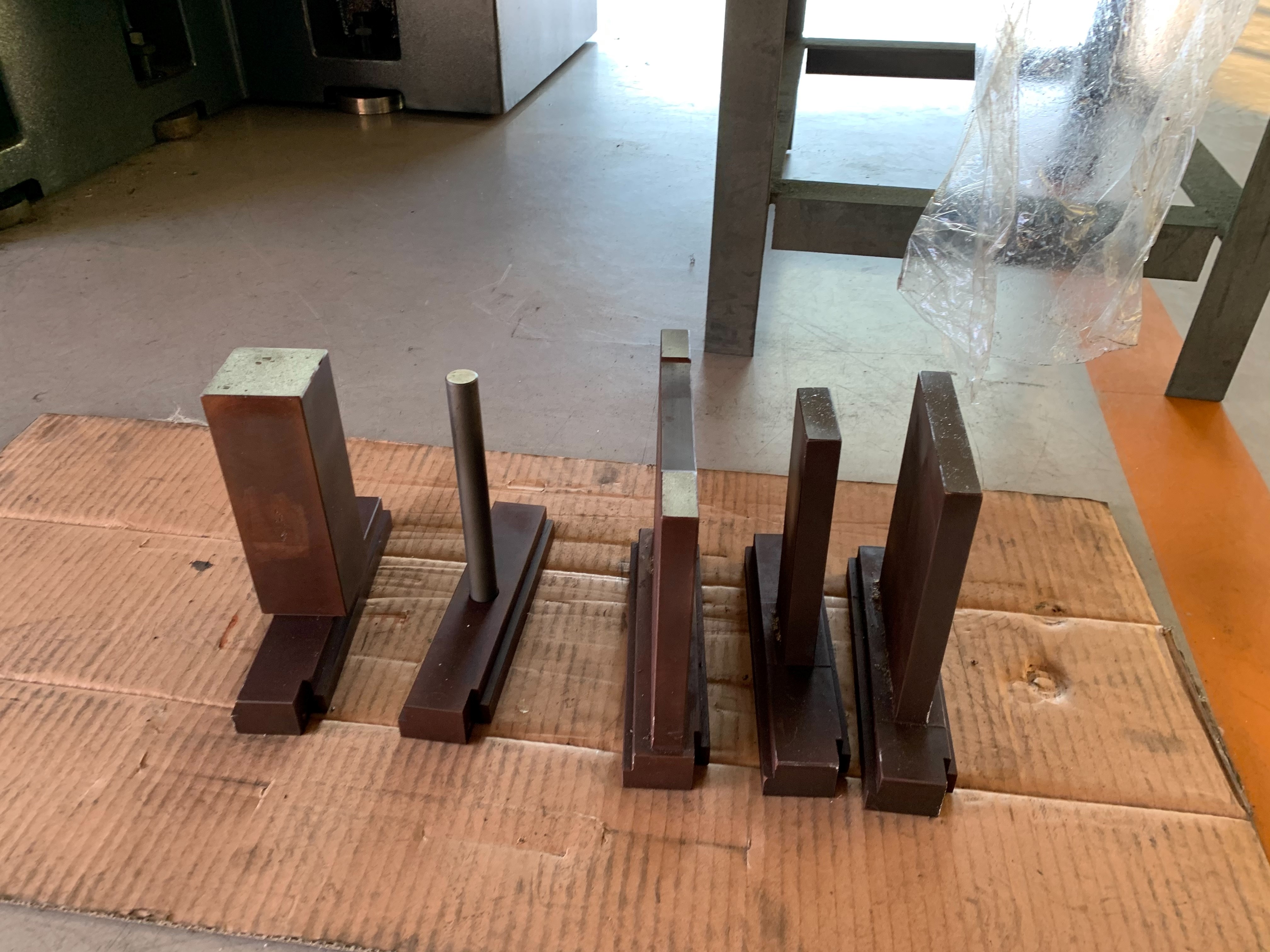

Màn điều khiển	Gá kẹp trên (trục W) khi tháo rời

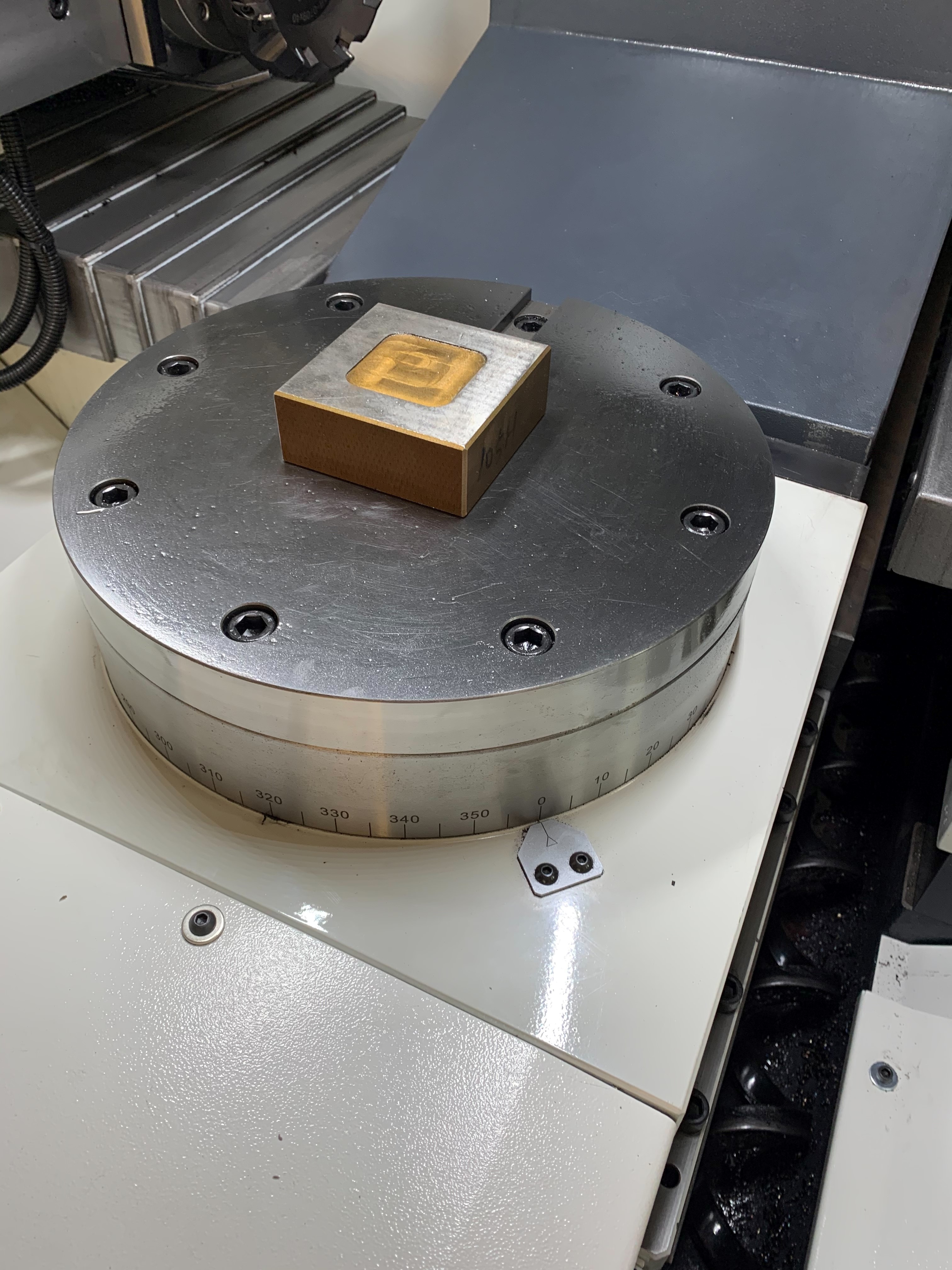

Bàn xoay phân độ 0^o/45^o/90^o/135^o	Hình ảnh khi lắp gá kẹp trên vào máy

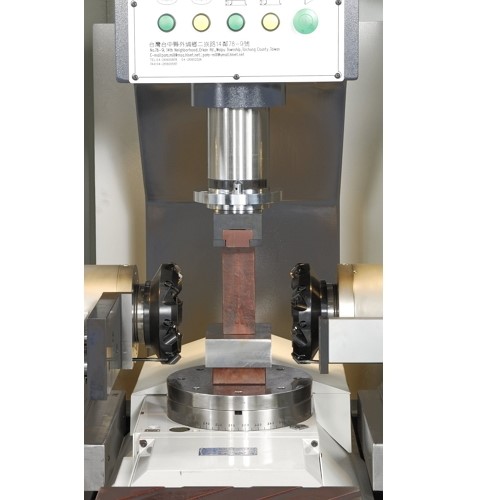

Hình ảnh máy khi kẹp phôi và gá dao	Hình ảnh dòng máy phay 2 đầu cỡ 500
