MÁY TIỆN VẠN NĂNG SHUNCHUAN ERL series

  • NH00381
  • SHUNCHUAN

Liên hệ

Dòng máy tiện vạn năng Đài Loan cỡ trung, giá thành tương đối

Tiện được 4 loại ren khác nhau Inch,mm, D.P, M.P

Có 2 dòng series lựa chọn: ERL - 1330/1340

Độ cứng vững cao, độ chính xác gia công được đảm bảo

Máy tiện vạn năng/Máy tiện vạn năng Đài Loan/Máy tiện vạn năng Shunchuan

Cập nhật 7/07/2021

MÁY TIỆN ĐẦU RĂNG, MÁY TIỆN VẠN NĂNG SHUNCHUAN ERL series

  Là dòng máy tiện vạn năng Đài Loan cỡ trung, sản phẩm chất lượng cao đồng thời đi kèm là giá thành ở mức tương đối, đáng để đầu tư.

May-tien-van-nang-Dai-Loan-Shunchuan-1

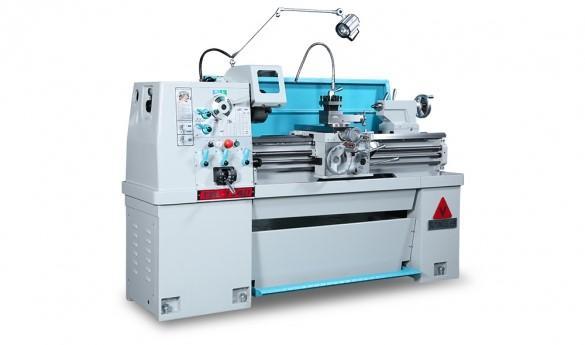

Hình ảnh máy tiện vạn năng Shunchuan dòng ERL

Bao gồm các series:                                                             ERL - 1330/1340

ĐẶC TÍNH KỸ THUẬT MÁY TIỆN VẠN NĂNG SHUNCHUAN

  • Toàn bộ các models trang bị hệ thống bôi trơn bằng dầu trong ụ trục chính
  • Tất cả các models đáp ứng tiêu chuẩn CE (theo yêu cầu)
  • Tất cả các kiểu máy có nòng trục chính 40mm (1,57 "), đầu trục chính kiểu ASA D1-4

THÔNG SỖ KỸ THUẬT MÁY TIỆN VẠN NĂNG SHUNCHUAN

MODEL

ERL - 1330

ERL - 1340

Khả năng làm việc

Chiều cao tâm

171mm (6,73 ")

Đường kính tiện qua băng máy

Ø342mm (13,46 ")

Đường kính tiện qua hầu



Ø512mm (20 ")

Đường kính tiện qua bàn dao ngang

Ø205mm (8.07 ")

Khoảng cách chống tâm

760mm (30 ")

1000mm (40 ")

Chiều rộng của băng máy

230mm (9 ")

Khoảng rộng hầu máy

150mm (5 ")

Ụ trục chính và
trục chính

Kiểu trục chính, côn trong

D1-4, MT.5

Côn lỗ trục chính

MT.5 x MT.3

Lỗ trục chính

Ø40mm (1,57 ")

Tốc độ trục chính:
Số cấp / Phạm vi

8 bước / 80 ~ 2000 vòng / phút



OPT.

16 cấp / 4P 50 ~ 1350 RPM

2P 100 ~ 2570 RPM

Bàn xe dao

Chiều dài, rộng bàn xe dao

400mm (15.748 ") / 384mm (15.118")

Hành trình xe dao ngang

180mm (7 ")

Hành trình ụ dao trên

95mm (3,74)

Ren và bước tiến

Ren hệ inch số loại/ phạm vi

45 loại / 2 ~ 72 TPI

Ren hệ mét số loại/ phạm vi

39 loại / 0,2 ~ 14 mm

Ren D.P số loại/ phạm vi

21 loại / 8 ~ 44 DP

Ren M.P số loại/ phạm vi

18 loại / 0,3 ~ 3,5 MP

Bước tiến dọc của máy

0,05 ~ 1,7 (0,002 "~ 0,067")

Bước tiến ngang của máy

0,025 ~ 0,85 (0,001 "~ 0,034")

Ụ động

Đường kính nòng ụ động

Ø50mm (1.968 ")

Hành trình nòng ụ động

112 mm (4,5 ")

Côn tâm

MT. Số 3

Động cơ

Trục chính

OPT. 5HP 2P / 2,5HP 4P

Bơm dầu

1/8 HP

Thông số chung

Kích thước

Trọng lượng (tịnh / đóng gói)

850 / 950kg

1000 / 1120kg

Chiều dài

2000mm (78,8 ")

2270mm (89,4 ")

Chiều rộng x chiều cao

Rộng 965mm (38 ") x Cao 1900mm (74,8")



Thông số kỹ thuật có thể thay đổi mà không cần thông báo

PHỤ KIỆN TIÊU CHUẨN

  • Tấm gá mâm cặp 7"
  • Mũi tâm chết MT.3
  • Mũi tâm chết MT.3 với đầu carbide
  • Áo côn trục chính MT.5
  • Tấm chêm chân đế thăng bằng máy: 6 chiếc
  • Dụng cụ và hộp dụng cụ
  • Hướng dẫn vận hành và danh mục đóng gói
  • Che phủ chống bắn tóe toàn chiều dài băng máy
  • Đèn halogen

PHỤ KIỆN TÙY CHỌN

 mam-cap-3-chau-4-chau Bo-collet-5C

Mâm cặp 3 chấu 7" + Mâm cặp 4 chấu 8"

Bộ collet 5C



 Mam-truyen-dong-va-tocTam-che-phu-mam-cap

Mâm truyền động và tốc

Che phủ an toàn mâm cặp

He-thong-dien-tieu-chuan-CE  Mam-phang-12-inch

Hệ thống điện tiêu chuẩn CE

Mâm phẳng 12"

 Bo-thuoc-va-hien-thi-so Bo-dung-xe-dao

Bộ thước và hiển thị số

Bộ dừng xe dao

 Bau-kep-mui-khoan Mui-tam-quay-MT3

Bầu kẹp mũi khoan và trục côn

Mũi tâm quay MT.3



 Do-ga-tien-con Luy-net-tinh-voi-dau-bi

Đồ gá tiện côn



Luy nét tĩnh với đầu bi



 Luy-net-dong-gan-bac-dongDai-dao-thay-nhanh

Luy nét động gắn bạc đồng

Đài dao thay nhanh

Tam-che-phu-vit-dan-huong



Che phủ bảo vệ vít dẫn theo tiêu chuẩn CE





CÁC ĐẶC TÍNH KHÁC

  • Tất cả các chi tiết đúc được ổn định hoàn hảo với việc thường hóa khử ứng suất dư
  • Băng máy được nhiệt luyện và mài đến tối thiểu đạt HS-70.
  • Độ ồn cực thấp.
  • Cung cấp bàn đạp phanh chân.
  • Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
  • CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu đối với model EVS
  • Băng máy rộng hơn giúp hấp thụ rung động tốt hơn.

Ụ TRỤC CHÍNH

U-truc-chinh

  • Hộp chống rung tốt, không bị biến dạng.
  • Bánh răng được tôi cứng và mài trên các máy mài hàng đầu của MAAG hoặc REISHAUER.

HỘP BÁNH RĂNG

Hop-banh-rang

  • Kiểu vạn năng cho phép tiện được nhiều loại ren inch, metric, MP, DP mà không cần thay đổi bánh răng.

HỘP BAO XE DAO

Ban-xe-dao

  • Vô lăng phải (R / H) hoặc trái (L / H) có thể được cung cấp theo yêu cầu của người sử dụng.
  • Tích hợp điều khiển tự động cho các tiến dao dọc hoặc ngang, tiến thuận hay và ngược chiều.

XE DAO VÀ ĐƯỜNG TRƯỢT

Hop-ban-xe-dao-va-co-cau-duong-truot

  • Thiết kế Anti-Float loại bỏ khe hở.
  • Được trang bị trong đai ốc trượt ngang.
  • Bộ ly hợp an toàn ở trục tiến dao.
  • Bôi trơn một lần trong xe dao và trượt trên cùng.
  • Sử dụng vít hệ inch quay kép.
  • Duy nhất hệ mét được cung cấp quay theo hệ mét.

TRỤC CHÍNH CHỊU TẢI NẶNG

Truc-chinh-chiu-tai-nang

  • Được gia công từ thép hợp kim rèn, nhiệt luyện cứng và mài, cân bằng động.
  • Sử dụng vòng bi đỡ ba điểm độ chính xác cao gồm ổ bi côn và ổ bi cầu của máy công cụ.
