Cập nhật 27/7/2021
" Là dòng máy tiện vạn năng Đài Loan, dòng máy tiện băng dài với đường kính gia công vật tiện lên đến Ø 2050mm và chiều dài vật tiện lên đến 2500mm. Công suất động cơ trục chính được truyền tới trục chính thông qua pully, dây đai và bộ bánh răng 12 bước.
Cấu trúc bàn máy được đúc gang xám, có các gân tạo cứng vững cao. Đầu trục chính được đúc cứng vững, giảm độ rung động và tiện chính xác khi quay với tốc độ cao và tiện những chi tiết hạng nặng"

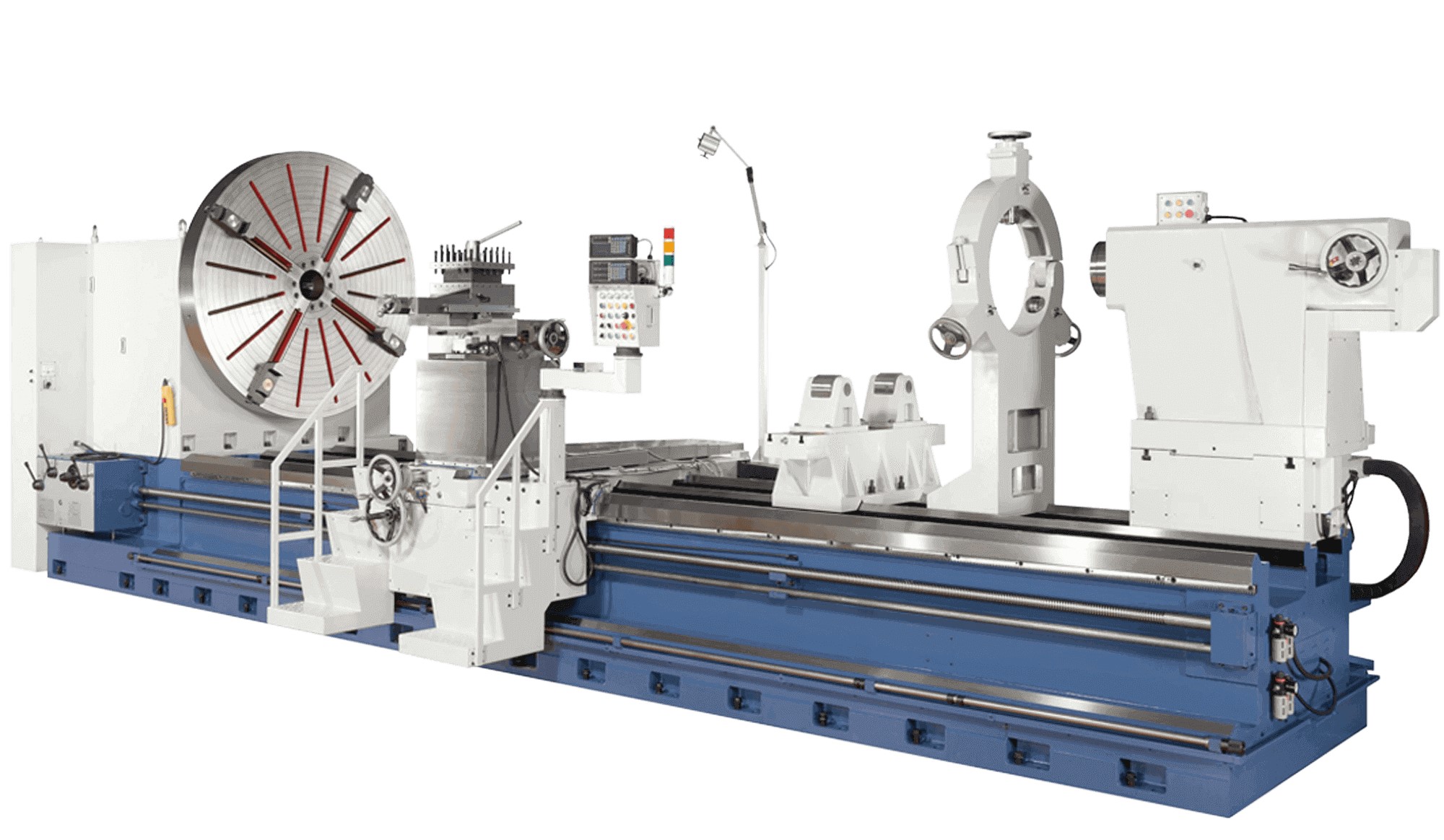

Hình ảnh máy tiện vạn năng hạng nặng 4 rãnh dẫn hưỡng MYDAY 3A-70/100
Giới thiệu hãng MYDAY, hãng sản xuất máy tiện vạn năng Đài Loan
- Myday là hãng máy tiện chính xác hạng nặng của Đài Loan, thành lập năm 1980. Với hơn 3 thập kỷ hình thành và phát triển, Myday tập trung vào các dòng máy máy công cụ chính xác và hạng nặng như, máy tiện CNC băng phẳng, máy tiện băng phẳng, máy phay trục vít…
- Với đội ngũ R&D giỏi và nhiều kinh nghiệm của mình, hãng không chỉ sản xuất những dòng máy tiêu chuẩn mà còn có thể thiết kế và chế tạo các dòng máy theo yêu cầu của khách hàng, những dòng máy đặc biệt, máy hạng nặng…
Tính năng thiết kế máy
- Máy tiện băng phẳng loại hạng nặng của Myday được thiết kế với 4 băng dẫn hướng lớn, băng máy rộng nên máy đảm bảo độ cứng vững rất cao.
- Ụ động và luy nét, bệ đỡ được đặt ở băng dẫn hướng phía sau. Hãng thiết kế theo 4 kiểu dẫn hướng (trượt ngang toàn bộ hành trình) như những thiết kế tiêu chuẩn. Với thiết kế khỏe, cứng vững nên máy gia công nặng và vẫn có thể di chuyển ngang hết hành trình.
- Trong phần thiết kế tùy chọn (Option), bàn xe dao khi gia công sẽ không ảnh hưởng đến luy nét và ụ động. Đảm bảo việc gia công hết toàn bộ đường kính ngoài chiều dài vật tiện mà không cần bỏ lại những vị trí đỡ.
- Máy tích hợp bảng điều khiển tự động, chạy dao nhanh giúp di chuyển nhanh không cắt gọt một cách dễ dàng, giảm thời gian và tăng năng suất cũng như giảm thời gian chết của máy.
Thông số kỹ thuật máy
Thông số kỹ thuật /Model | 3A-70 | 3A-80 | 3A-90 | 3A-100 |
Chiều cao tâm
| 900mm | 1000mm | 1125mm | 1250mm |
Đường kính tiện qua băng | 1800mm (70.8”) | 2000mm (78.7”) | 2250mm (88.6”) | 2500mm (98.4”) |
Đường kính tiện qua bàn xe dao | 1350mm | 1550mm | 1800mm | 2050mm |
Toàn bộ chiều dài | ||||
Đường kính tiên qua bàn xe dao | 1440mm | 1630mm | 1870mm | 2110mm |
Một nửa chiều dài (*) | ||||
Chiều rộng băng máy | 1345 mm (52.9”) (1575mm với dẫn hướng phụ) | |||
Khoảng cách chống tâm | 3000mm~15000 mm | |||
Mũi trục chính /Lỗ trục chính | A2-15 / Ø210mm (8”) or A2-20 / Ø260mm (10”) | |||
Tốc độ trục chính 4 cấp | 6 ~400 v/p (loại trừ mâm cặp) | |||
Đường kính nòng ụ động | Ụ quay Ø290 (tiêu chuẩn) hoặc Ø350 (tùy chọn*) | |||
Kiểu côn chống tâm | MT#7 | |||
Hành trình nòng ụ động | 300 mm | |||
Bước tiến ngang X | 0.065 ~ 0.96 ( 48 loại ) | |||
Hành trình ngang | 1250 mm (toàn bộ chiều dài) hoặc 510mm (một nửa chiều dài) | |||
Bước tiến dọc Z | 0.13 ~ 1.92 ( 48 loại ) | |||
Hành trình bàn dao | X1: 250mm / Z1: 350mm (cấp phôi tự động) | |||
Kích thước dao | 50 X 50 mm | |||
Đường kính trục vít me | Ø60mm | |||
Bước trục vít me | 2TPI (inch) or 12mm (metric) | |||
Ren Mét | 2 ~ 30 mm / bước ( 48 Loại) | |||
Ren Inch | 1 ~ 15 TPI ( 48 loại ) | |||
Ren Module | 1 ~ 15 M ( 32 loại ) | |||
Ren D.P | 2 ~ 30 P ( 48 loại ) | |||
Động cơ trục chính | 75 HP (tiêu chuẩn) hoặc 100 HP (Tùy chọn) | |||
Động cơ chạy dao nhanh | 2 HP | |||
Động cơ bơm làm mát | 1 HP | |||
Động cơ bơm dầu bôi trơn | 12 W | |||
Phụ kiện kèm theo máy tiện băng dài MYDAY 3A
1. Phụ kiện tiêu chuẩn
- Động cơ chính với biến tần
- Phanh trục chính thủy lực
- Hệ thống bôi trơn tự động
- Hệ thống làm mát
- Đai dao tiêu chuẩn
- Tấm đệm và bulong căn chỉnh cân bằng
- Chạy dao nhanh 6 hướng
- Ụ động tâm chết
- Ụ động quay Ø290mm
- Ụ động có động cơ
- Hộp dụng cụ
- Hướng dẫn vận hành & bảo trì bảo dưỡng
2. Phụ kiện tùy chọn
- Mâm cặp 3 chấu
- Mâm cặp 4 chấu
- Mặt bích mâm cặp 4 chấu
- Luy nét tĩnh
- Luy nét tải nặng
- Dụng cụ khoan
- Màn hình hiển thị
