"Máy tiện vạn năng Đài Loan ANNN YANG dòng DY,là dòng máy tiện vạn năng chuyên hỗ trợ gia công các loại trục cán, trục cán thép với nhiều kích cỡ khác nhau. Bánh răng trong hộp số truyền dẫn được làm bằng hợp kim Chrom-Molypden (SCM 21), Carburization được làm cứng, mài chính xác để vận hành trơn tru và yên tĩnh.
Đường kính tiện qua băng máy nằm trong dải: 860 - 1100 mm. Đường kính tiện qua bàn xe dao nằm trong dải: 550 - 790 mm"

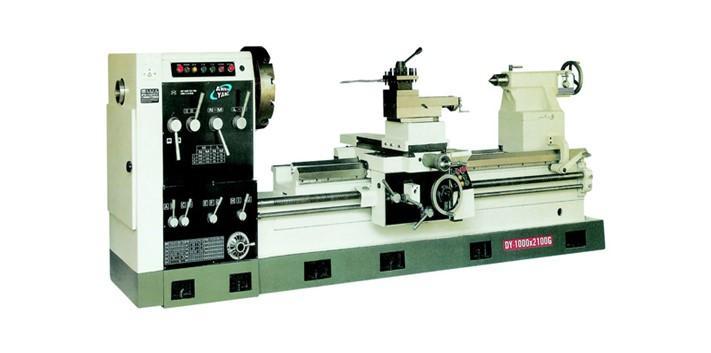

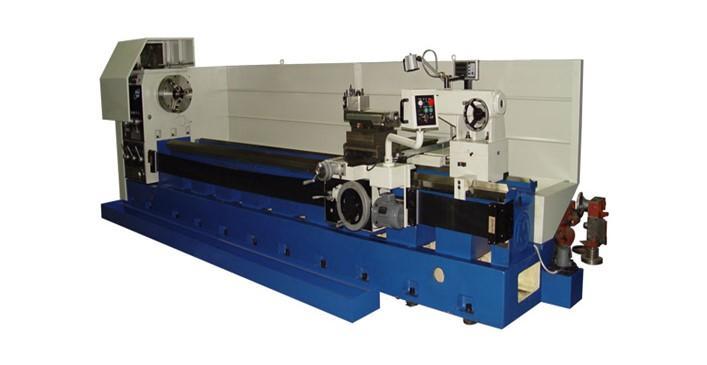

Hình ảnh máy tiện trục cán ANNN YANG dòng DY 860G-1100G
Tổng quan về hãng ANNN YANG
- Máy tiện vạn năng Annn Yang là một trong những công ty sản xuất máy công cụ hàng đầu của Đài Loan. Annn Yang thành lập vào năm 1990. Với hơn 30 năm kinh nghiệm, Annn Yang đã phát triển thành một công ty công nghệ hàng đầu trong lĩnh vực công nghiệp gia công kim loại trên thế giới. Chất lượng ổn định và đáng tin cậy là giá trị và văn hóa mà Annn Yang luôn lấy làm mục tiêu để phát triển.
- Annn Yang đã tạo dựng được danh tiếng về chất lượng và sự tin cậy, hãng đã cung cấp các sản phẩm đến khắp mọi nơi trên toàn cầu như ở Châu Âu, Bắc Mỹ và Châu Á …
- Các công ty tập đoàn hàng đầu trên thế giới hiện đang sử dụng máy của Ann Yang như: Siemens, Samsung, INTEK Na Uy, Air New Zealand và Caterpillar Singapore... giúp đưa Annn Yang trở thành nhà cung cấp máy chất lượng trên thế giới.
- Hãng chuyên về các dòng máy trong lĩnh vực gia công chính xác như: tiện CNC các loại băng phẳng và nghiêng, phay CNC. Ngoài các dòng CNC thì còn có dòng tiện vạn năng.
Tính năng thiết kế máy tiện trục cán ANNN YANG
- Máy tiện vạn năng Annn Yang với các dòng DY series, là dòng máy tiện vạn năng chính xác tốc độ cao.
- Thân máy được đúc bằng gang Mehanite cường độ cao, qua ủ để giảm ứng suất dư. Máy cứng vững hấp thụ và giảm rung động trong quá trình gia công, tăng độ chính xác cũng như tuổi thọ của máy.
- Băng máy và các ray trượt được xử lý nhiệt tần số cao đạt độ cứng từ 56-60HRC và được phủ một lớp Turcite-B , giúp giảm ma sát và chống mài mòn, tạo chuyển động trơn tru mượt mà giúp gia công đạt độ chính xác cao.
- Các bánh răng truyền chuyển động trục chính được làm bằng thép hợp kim Chrom-Molypden (SCM 21), Carburization được làm cứng, mài chính xác giúp vận hành trơn tru và mượt mà không có tiếng ồn.
Thông số kỹ thuật của máy
Model | DY-860G | DY-1000G | DY-1100G | ||
Khả năng tiện của máy | Khoảng cách tâm | 1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 7000 / 8000 / 9000 / 10000 / 11000 / 12000 / 13000 / 14000 / 15000 / 16000 mm | |||
Đường kính tiện qua băng máy | 860 mm | 1000 mm | 1100 mm | ||
Đường kính tiện qua bàn xe dao | 550 mm | 690 mm | 790 mm | ||
Đường kính tiện qua hầu | 1210 x 530 | 1350 x 530 | 1450 x 530 | ||
Chiều cao tâm máy | 430 mm | 500 mm | 550 mm | ||
Băng máy | Chiều rộng | 558 mm | |||
Đầu trục chính | Kiểu trục chính | A2-11/A2-15/A2-20/A2-20 | |||
Lỗ trục chính | 153mm / 230mm(*) / 310mm(*) / 360(*) | ||||
Tốc độ trục chính (vòng / phút) | 9~600 / 12~400/ 10~350 / 10~350 | ||||
Số cấp tốc độ trục chính | 12 bước | ||||
Gia công ren | Trục vít me | Ø50.8 mm. 2T.P.I. hoặc 12 pitch | |||
Số cấp tốc độ | 40 | ||||
Các cấp tốc độ bước tiến ăn dao ngang X | 0.10 ~ 2.88 mm/rev | ||||
Các cấp tốc độ bước tiến ăn dao dọc Z | 0.05 ~ 1.44 mm/rev | ||||
Ren hệ mét | 29 loại, 1 ~ 28 T.P.I | ||||
Ren hệ inch | 26 loại, 1.25 ~ 28 mm | ||||
Bàn dao | Hành trình bàn dao ngang | 505 mm | |||
Hành trình đài dao trên bàn xe dao theo Z | 250 mm | ||||
Ụ động | Hành trình nòng ụ động | 300 mm | |||
Đường kính nòng ụ động | 115 mm / 160 mm (OPT.) | ||||
Kiểu côn đầu chống tâm | MT # 6 | ||||
Động cơ | Động cơ chính | 30 HP x 4P / 40 HP x 4P (OPT.) | |||
Động cơ chạy dao nhanh | 1/2 HP | ||||
Động cơ bơm làm mát | 1/2 HP | ||||
Chiều dài (mm) | 2700 / 3200 / 3700 / 4700 / 5700 / 6700 / 7700 / 8700 / 9700 / 10700 / 11700 / 12700 / 13700 / 14700 / 15700 / 16700 / 17700 | ||||
Chiều rộng (mm) | 2000 mm | ||||
Chiều cao (mm) | 1820 | 1920 | 2020 | ||
Trọng lượng (kg) | 5900 / 6600 / 7300 / 8700 / 10100 / 11500 / 12900 / 14300 / 15700 / 17100 / 18500 / 19900 / 21300 / 22700 / 24100 / 25500 / 26900 |
Các cam kết và thông tin liên hệ
Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.
Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.
Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
