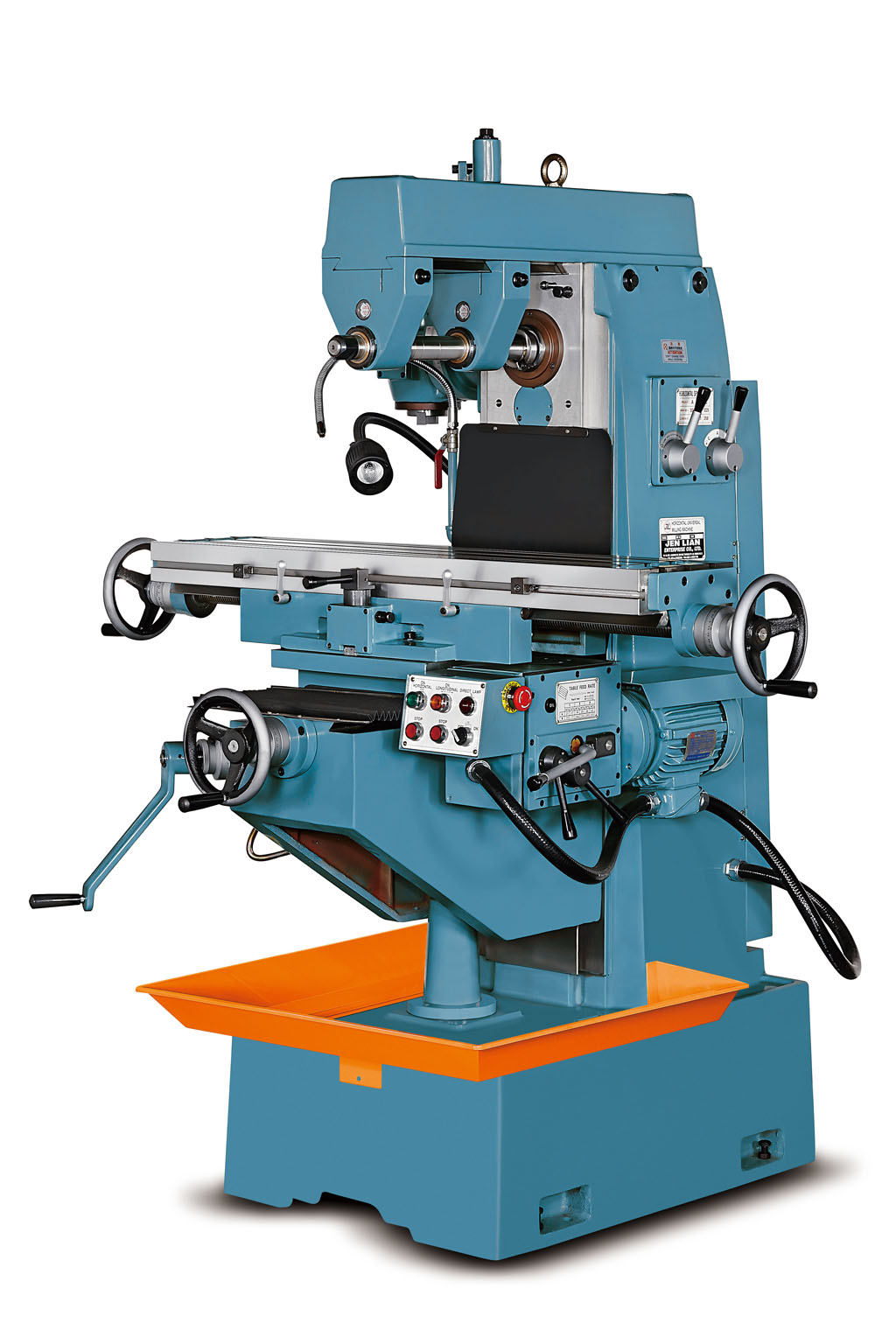

MÁY PHAY VẠN NĂNG MODEL: UH-1
Các tính năng kỹ thuật máy phay vạn năng UH-1
Bàn có thể xoay 45 độ mỗi bên trái và phải
Giá đỡ cung cấp khả năng gia công nặng (tùy chọn)
Đầu chia độ vạn năng có thể truyền động qua vít
Có thể sử dụng đồ gá xọc
Đường trượt kiểu đuôi én cho 3 trục.
Máy phay vạn năng phù hợp cho việc đào tạo, giảng dạy
Vận hành dễ dàng
Thông số kỹ thuật máy phay vạn năng UH-1
Thông số kỹ thuật | UH-1 |
Bàn làm việc | |
Kích thước bề mặt làm việc | 240x1050 mm (tùy chọn: 300x1200) |
Hành trình trục dọc | 560 mm (tùy chọn: 700 mm/phút) |
Hành trình trục ngang | 300 mm |
Hành trình trục đứng | 420 mm |
Rãnh chữ T (kích thước x số rãnh x khoảng cách) | 16x3x63 mm (tùy chọn: 16x3x65mm) |
Tốc độ ăn dao theo chiều dọc | 60Hz: 21-246 mm/phút 50Hz: 17-203 mm/phút 6 bước |
Tốc độ ăn dao nhanh theo chiều dọc | 60Hz: 2056 mm/phút 50Hz: 1713 mm/phút |
Góc xoay | 45 ° |
Trục chính ngang | |
Tốc độ trục chính | 60Hz: 108-1470 mm/phút 50Hz: 90-1225 mm/phút 6 bước |
Độ côn mũi trục chính | NT 40 |
Khoảng cách từ tâm trục chính tới bàn máy | 0 – 320 mm |
Khoảng cách từ tâm trục đến giá đỡ đầu phay | 120 mm |
Động cơ | |
Động cơ trục chính ngang (trục chính đứng) | 3HP |
Động cơ ăn dao theo chiều dọc | 1HP |
Bơm làm mát | 1/8HP |
Trọng lượng tịnh (khoảng) | 1200 kg |
Trọng lượng tổng (khoảng) | 1350 kg |
Kích thước đóng gói (DxRxC) | 147 x 137 x 203 cm |
 | .png) |

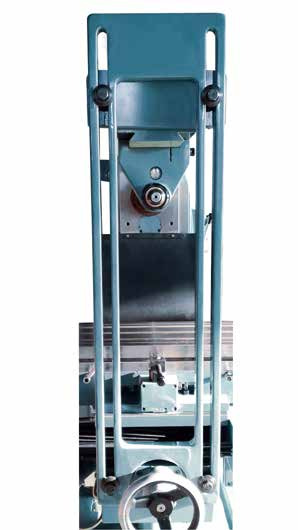

| Đồ gá đầu đứng | Giá đỡ (tùy chọn) |
Danh mục phụ kiện tiêu chuẩn máy phay vạn năng UH-1:
- Hệ thống làm mát
- Trục cắt ngang đường kính 27mm có khớp nối
- Thanh rút trục chính
- Hộp dụng cụ với dụng cụ điều chỉnh
- Truyền động hộp số trục X
- Đèn halogen
- Đồ gá đầu đứng (dùng chung động cơ với trục chính ngang)
- Bơm dầu bằng tay
Danh mục phụ kiện tùy chọn máy phay vạn năng UH-1
- Khay chứa chất làm mát
- Tăng kích thước bề mặt bàn 300x1200mm
- Tăng công suất động cơ trục chính ngang lên 4HP
- Tăng công suất động cơ bàn (trục X) lên 1.5HP
- Thay đổi tốc độ trục chính 6 bước thành 12 bước
- Thay đổi tốc độ bàn 6 bước (trục X) thành 12 bước
- Tủ điện tiêu chuẩn CE
- Tấm chắn bảo vệ
- Bộ thước hiển thị số
- Dao cắt phay và dụng cụ
- Giá đỡ
- Ăn dao tự động trục Y với dẫn hướng bánh răng 9 bước
- Ăn dao dẫn hướng bánh răng trục Z
- Trục phay ngang bổ sung
