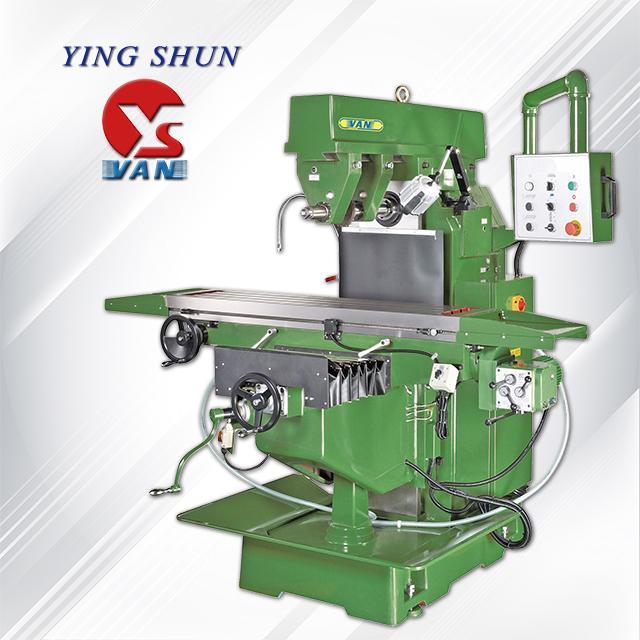

MÁY PHAY NGANG VẠN NĂNG YSM-26HS; YSM-26HC
Các tính năng kỹ thuật máy phay ngang YSM-26HS; YSM-26HC
Bộ phận chính được đúc từ gang meehanite
Trục chính nguyên khối được gia công từ thép hợp kim SCM440, tần số cao và đánh bóng chính xác.
Trục X/Y được sử dụng vít bi chính xác
Biến tần loại YASKAWA VFD
Thông số kỹ thuật máy phay ngang YSM-26HS; YSM-26HC
Model | Đơn vị | YSM-26HS | YSM-26HC | |
Hành trình | ||||
Hành trình theo chiều dọc | mm | 800 (tùy chọn: 1000) | ||
Hành trình theo chiều ngang | mm | 400 | ||
Hành trình theo chiều đứng | mm | 420 | ||
Đường dẫn trượt trục X/Y/Z | Kiểu | D/ / | ||
Hành trình nòng trục chính | mm | - | ||
Hành trình giá đỡ đầu phay | mm | 700 | ||
Góc giá đỡ đầu phay | ° | - | ||
Góc xoay nòng (trái – phải, trước – sau) | ° | - | ||
Bàn | ||||
Kích thước bàn | mm | 1270x300 (tùy chọn: 1370x300) | ||
Rãnh chữ T (độ rông x số rãnh x bước) | mm | 16x3x70 | ||
Trục chính | ||||
Đầu phay | Kiểu | 9 bước | Biến tần | |
Tốc độ | 60Hz | Vòng/phút | 92-1614 73-1288
| 60-1400 |
50Hz | ||||
Tiến dao đứng | mm/vòng | - | ||
Độ côn | Kiểu | NT40 | ||
Động cơ | ||||
Công suất động cơ chính | HP | 5 (tùy chọn: 7.5) | ||
Công suất động cơ di chuyển ngang trục X | HP | 1/2 | ||
Công suất động cơ nâng trục Z | HP | 1/2 | ||
Tốc độ | ||||
Tốc độ trục X | mm/phút | 300-1300 (9 bước) | ||
Tốc độ trục Z | mm/phút | 345 | ||
Máy | ||||
Trọng lượng tịnh | Kg | 2000 | ||

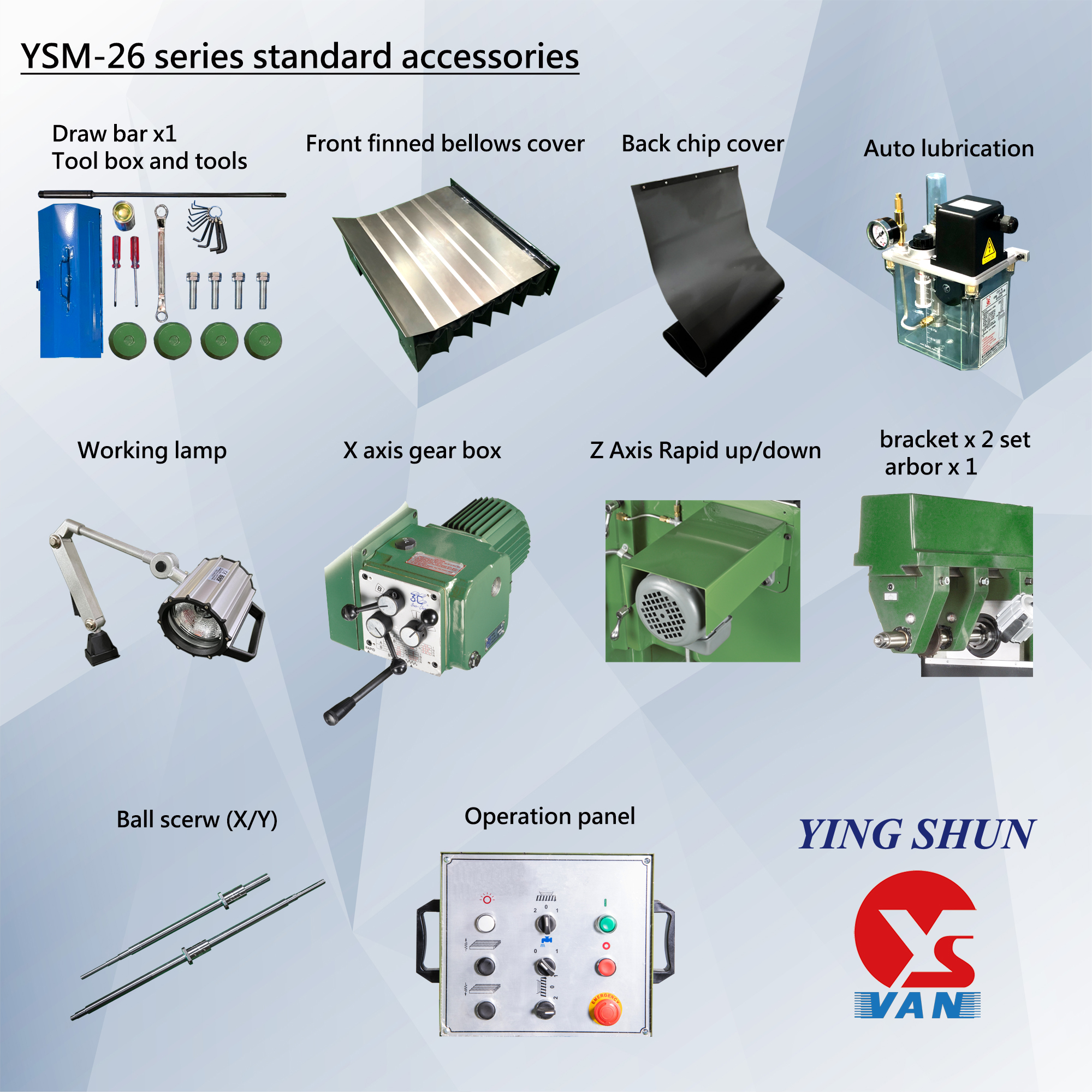

Danh mục phụ kiện tiêu chuẩn máy phay ngang YSM-26HS; YSM-26HC:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Nắp che ống thổi có cánh phía trước trên trục Y
- Nắp che phoi phía sau trên trục Y
- Hệ thống bôi trơn tự động
- Hộp số trục X
- Đèn làm việc
- Di chuyển lên/xuống nhanh trục Z
- Bảng điều khiển loại cao cấp
- Hộp điện
- Vít bi trục X/Y
- Giá đỡ ngang (2 cái/bộ)
- Trục gá ngang (25.4mm)

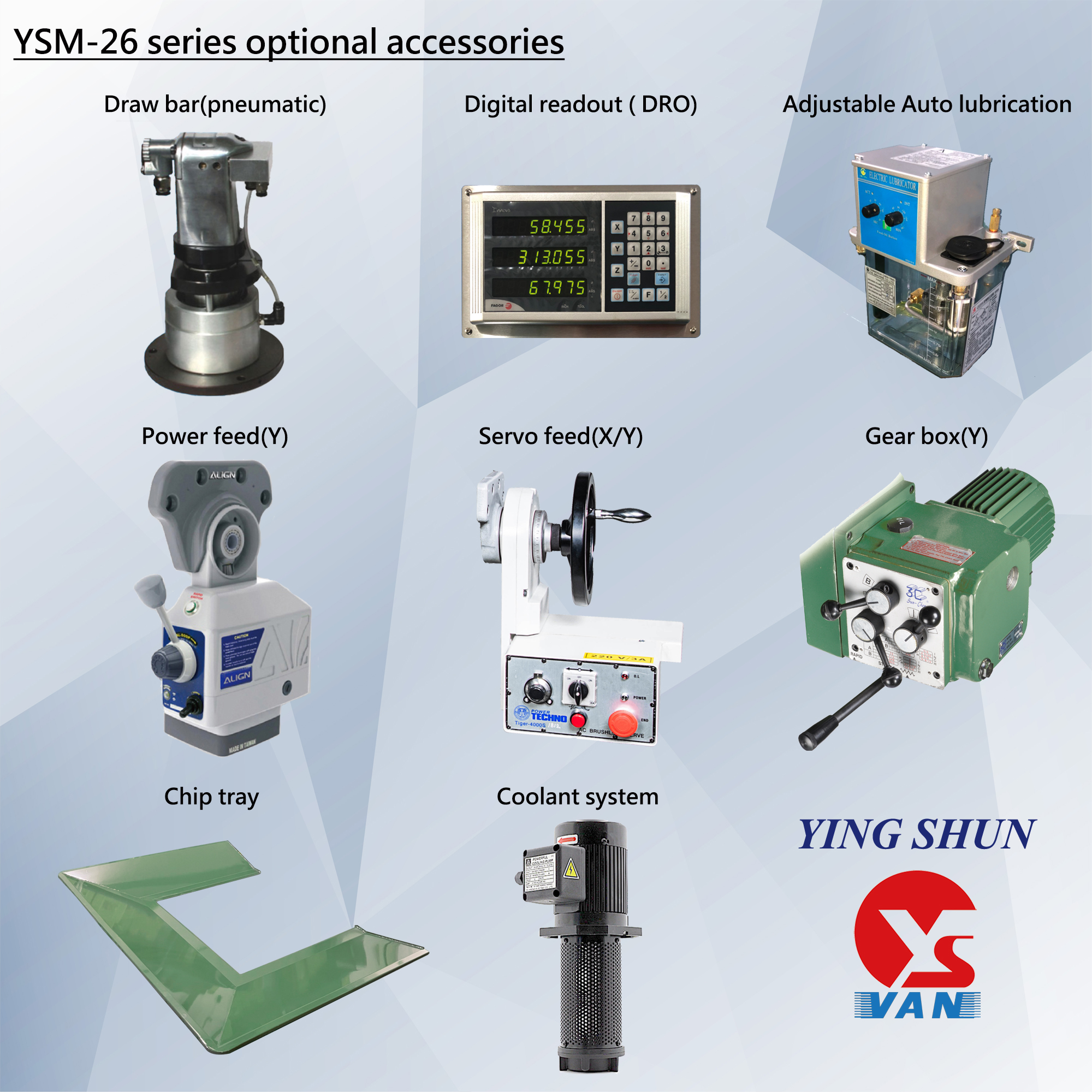

Danh mục phụ kiện tùy chọn máy phay ngang YSM-26HS; YSM-26HC:
- Thanh kéo điện
- Tiến dao tự động (Y)
- Tiến dao servo (Y)
- Hộp số (Y)
- Thước hiển thị số (DRO)
- Hệ thống làm mát (bơm 1/8HP)
- Khay chứa phoi

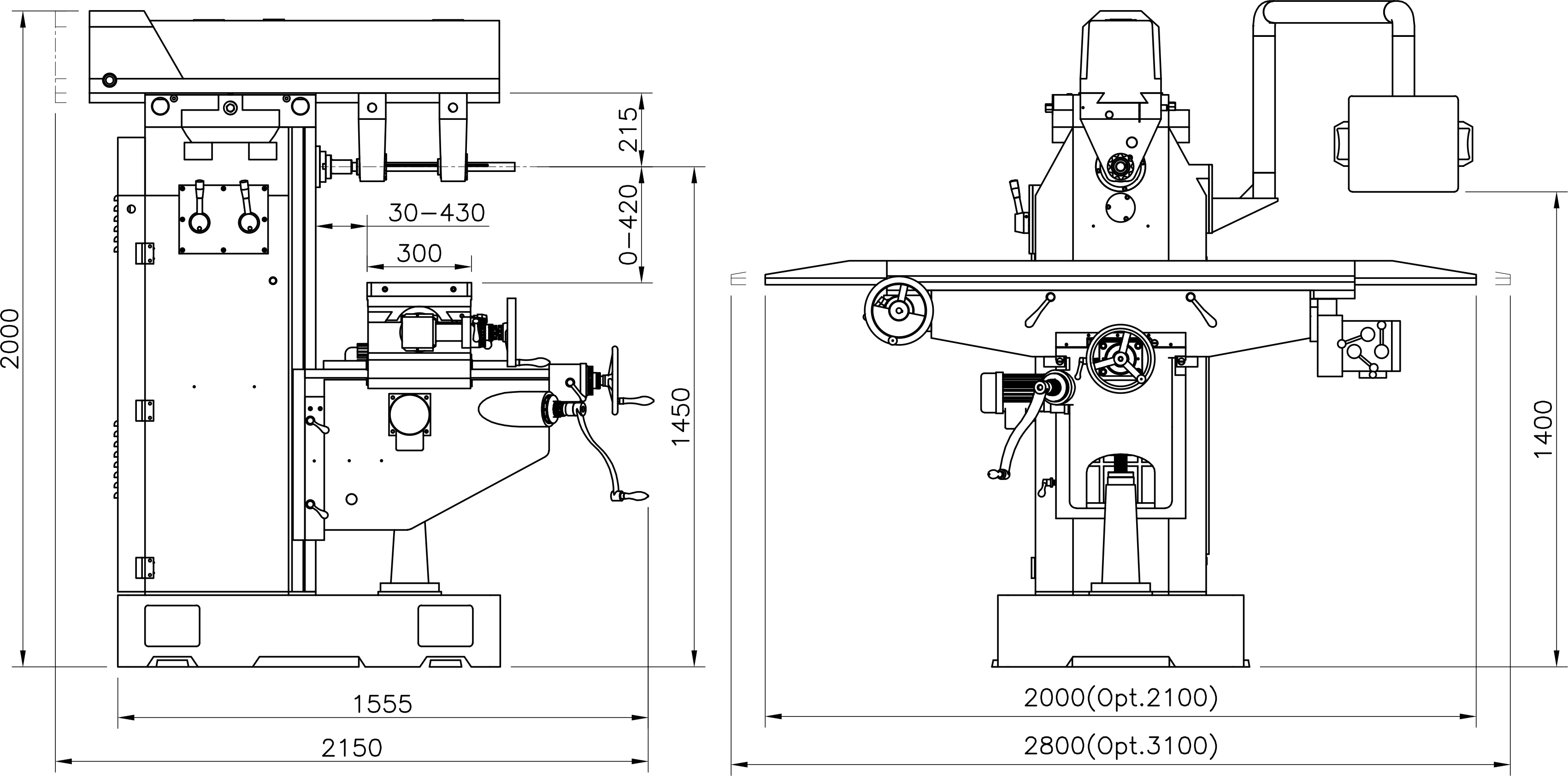

Kích thước máy phay ngang YSM-26HS; YSM-26HC:
