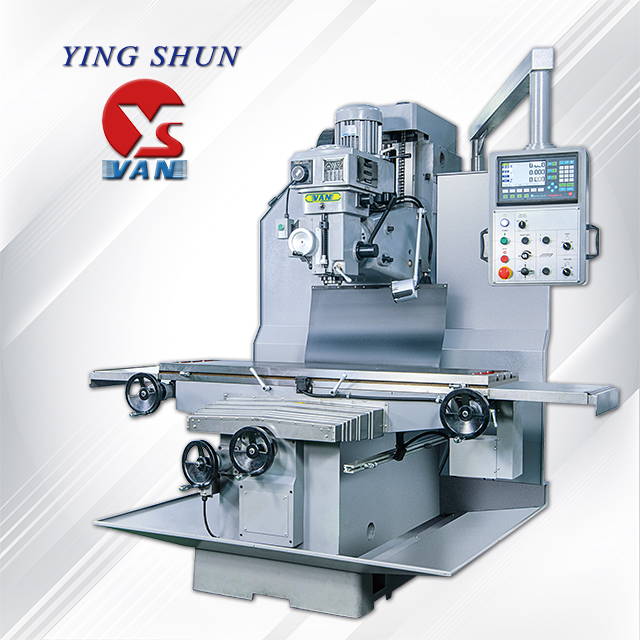

MÁY PHAY GIƯỜNG VẠN NĂNG YSM-VB600AE; YSM-VB600AT; YSM-VB600EC và YSM-VB600TC
Các tính năng kỹ thuật máy phay giường vạn năng YSM-VB600AE; YSM-VB600AT; YSM-VB600EC và YSM-VB600TC
Bộ phận chính được đúc từ gang meehanite
Kiểu đầu phay: Bước (AE/AT), Biến tần (EC/TC)
Trục X/Y/Z với tiến dao động cơ servo (trục Z có phanh)
Vít bi đôi trục X/Y/Z
Thông số kỹ thuật máy phay giường vạn năng YSM-VB600AE; YSM-VB600AT; YSM-VB600EC và YSM-VB600TC
Model | Đơn vị | YSM-VB600AE | YSM-VB600AT | YSM-VB600EC | YSM-VB600TC | ||
Hành trình | |||||||
Hành trình theo chiều dọc | mm | 1000 (lựa chọn: 1200/1400) | |||||
Hành trình theo chiều ngang | mm | 550 | |||||
Hành trình theo chiều đứng | mm | 600 | |||||
Đường dẫn trượt trục X/Y/Z | Kiểu | D/ / | |||||
Hành trình nòng trục chính | mm | 140 | |||||
Góc xoay nòng (trái – phải) | ° | ±45 | |||||
Bàn | |||||||
Kích thước bàn | mm | 1400x450 (tùy chọn: 1600x450) | |||||
Rãnh chữ T (độ rông x số rãnh x bước) | mm | 18x3x100 | |||||
Trục chính | |||||||
Đầu phay | Kiểu | 10/20 bước | 10 bước | Biến tần | |||
Tốc độ | 60Hz | Vòng/phút
| 70-3350 (10) 58-2780 (10) 58-5560 (20) | 75-3500 60-2870 | 55-3600 | ||
50Hz | |||||||
Tiến dao | mm/vòng | 0.04/0.08/0.15 | |||||
Độ côn | Kiểu | NT40 | |||||
Đường kính nòng trục chính | mm | 105 | 110 | 105 | 110 | ||
Động cơ | |||||||
Công suất động cơ chính | HP | 5 (tùy chọn: 7) | |||||
Công suất động cơ trục X/Y/Z | HP | 0.75/ 0.75/ 0.75 | |||||
Tốc độ | |||||||
Tốc độ tiến dao trục X/Y/Z | mm/phút | 0-3000 | |||||
Máy | |||||||
Trọng lượng tịnh | Kg | 3400 | |||||
Danh mục phụ kiện tiêu chuẩn máy phay giường vạn năng YSM-VB600AE; YSM-VB600AT; YSM-VB600EC và YSM-VB600TC:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Thiết bị taro trục chính
- Nắp che bằng thép phía trước trên trục Y
- Nắp che phoi thùng nâng kiểu ống quay phía sau trên trục Y
- Hệ thống bôi trơn tự động
- Đèn làm việc
- Hệ thống làm mát (bơm 1/4HP)
- Bảng điều khiển loại cao cấp
- Hộp điện
- Động cơ servo trục X/Y/Z
- Vít bi trục X/Y/Z
- Thiết bị taro trục chính (AT/TC)
Danh mục phụ kiện tùy chọn máy phay giường vạn năng YSM-VB600AE; YSM-VB600AT; YSM-VB600EC và YSM-VB600TC:
- Thanh kéo điện
- Thước hiển thị số (DRO)
- Nắp che ống thổi có cánh phía trên trên trục Z
- Tấm chắn bắn bàn làm việc
- Khay chứa phoi

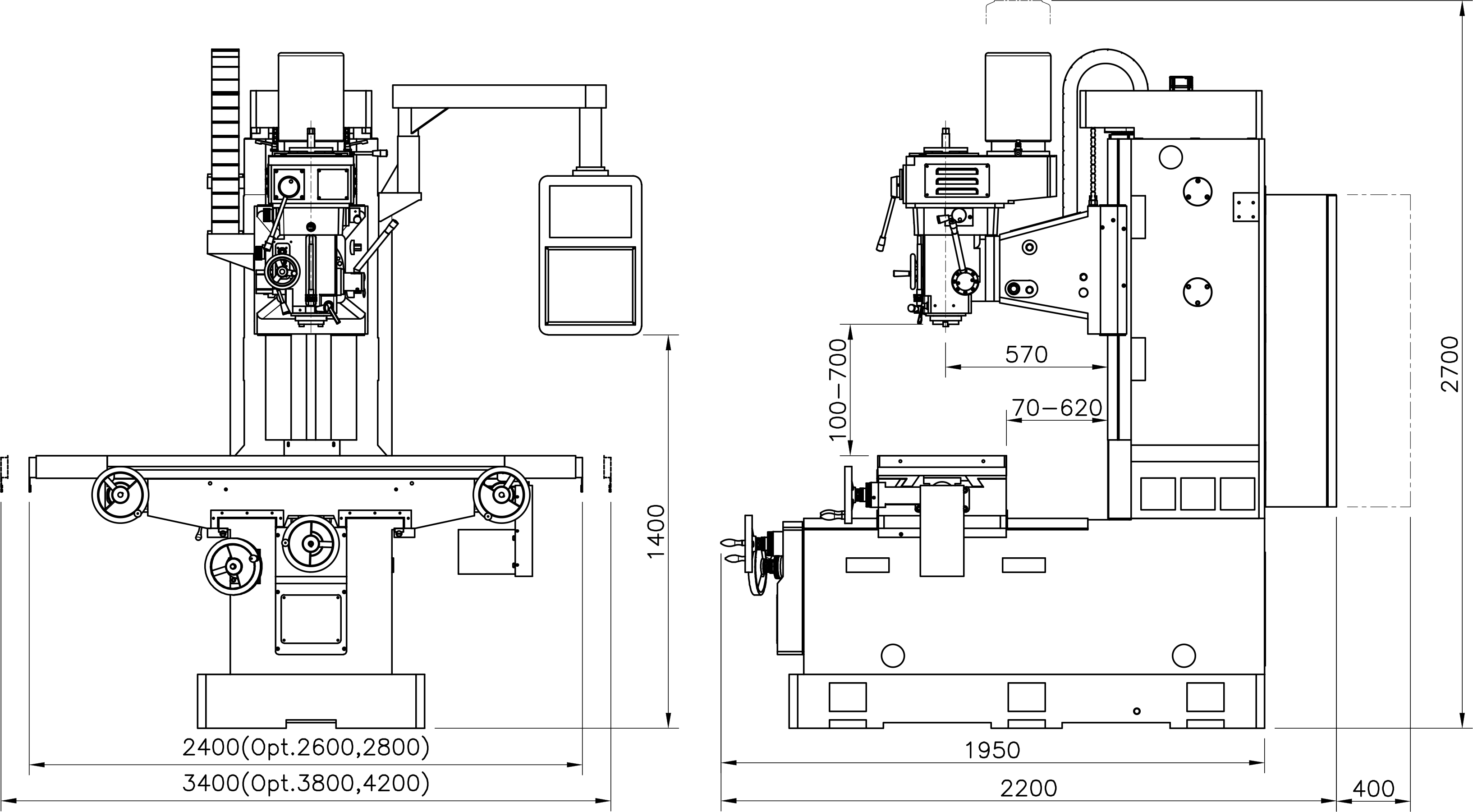

Kích thước máy phay giường vạn năng YSM-VB600AE; YSM-VB600AT; YSM-VB600EC và YSM-VB600TC:
Chứng chỉ chất lượng:
