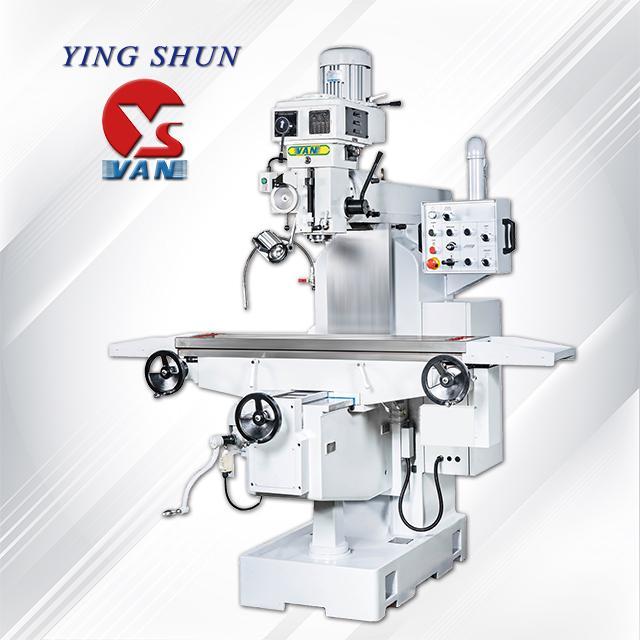

MÁY PHAY ĐỨNG VẠN NĂNG YSM-20BS; YSM-20BC
Các tính năng kỹ thuật máy phay đứng YSM-20BS; YSM-20BC
Bộ phận chính được đúc từ gang meehanite
Kiểu đầu phay: Bước (BS), Biến tần (BC)
Trục chính nguyên khối được gia công từ thép hợp kim SCM440, tần số cao và đánh bóng chính xác.
Đường dẫn trượt trục X, Y, Z được mài và tôi cứng
Vít bi đôi trục X/Y
Thông số kỹ thuật máy phay đứng YSM-20BS; YSM-20BC
Model | Đơn vị | YSM-20BS | YSM-20BC | |
Hành trình | ||||
Hành trình theo chiều dọc | mm | 1000 (tùy chọn: 800) | ||
Hành trình theo chiều ngang | mm | 420 | ||
Hành trình theo chiều đứng | mm | 400 | ||
Đường dẫn trượt trục X/Y/Z | Kiểu | D/ / | ||
Hành trình nòng trục chính | mm | 140 | ||
Hành trình giá đỡ đầu phay | mm | 570 | ||
Góc giá đỡ đầu phay | ° | Cố định | ||
Góc xoay nòng (trái – phải, trước – sau) | ° | ±45/ Cố định | ||
Bàn | ||||
Kích thước bàn | mm | 1370x300 (tùy chọn: 1270x300) | ||
Rãnh chữ T (độ rông x số rãnh x bước) | mm | 16x3x70 | ||
Trục chính | ||||
Đầu phay | Kiểu | 10 bước | Biến tần | |
Tốc độ | 60Hz | Vòng/phút | 70-3500 60-2870 | 55-3600 |
50Hz | ||||
Tiến dao đứng | mm/vòng | 0.04/0.08/0.15 | ||
Độ côn | Kiểu | NT40 | ||
Đường kính nòng trục chính | mm | 110 | ||
Động cơ | ||||
Công suất động cơ trục chính | HP | 5 (tùy chọn: 7.5) | ||
Công suất động cơ di chuyển ngang trục X | HP | 1 | ||
Công suất động cơ nâng trục Z | HP | 1 | ||
Tốc độ | ||||
Tốc độ trục X/Y | mm/phút | 0-1800 | ||
Tốc độ trục Z | mm/phút | 1150 | ||
Máy | ||||
Trọng lượng tịnh | Kg | 2000 | ||

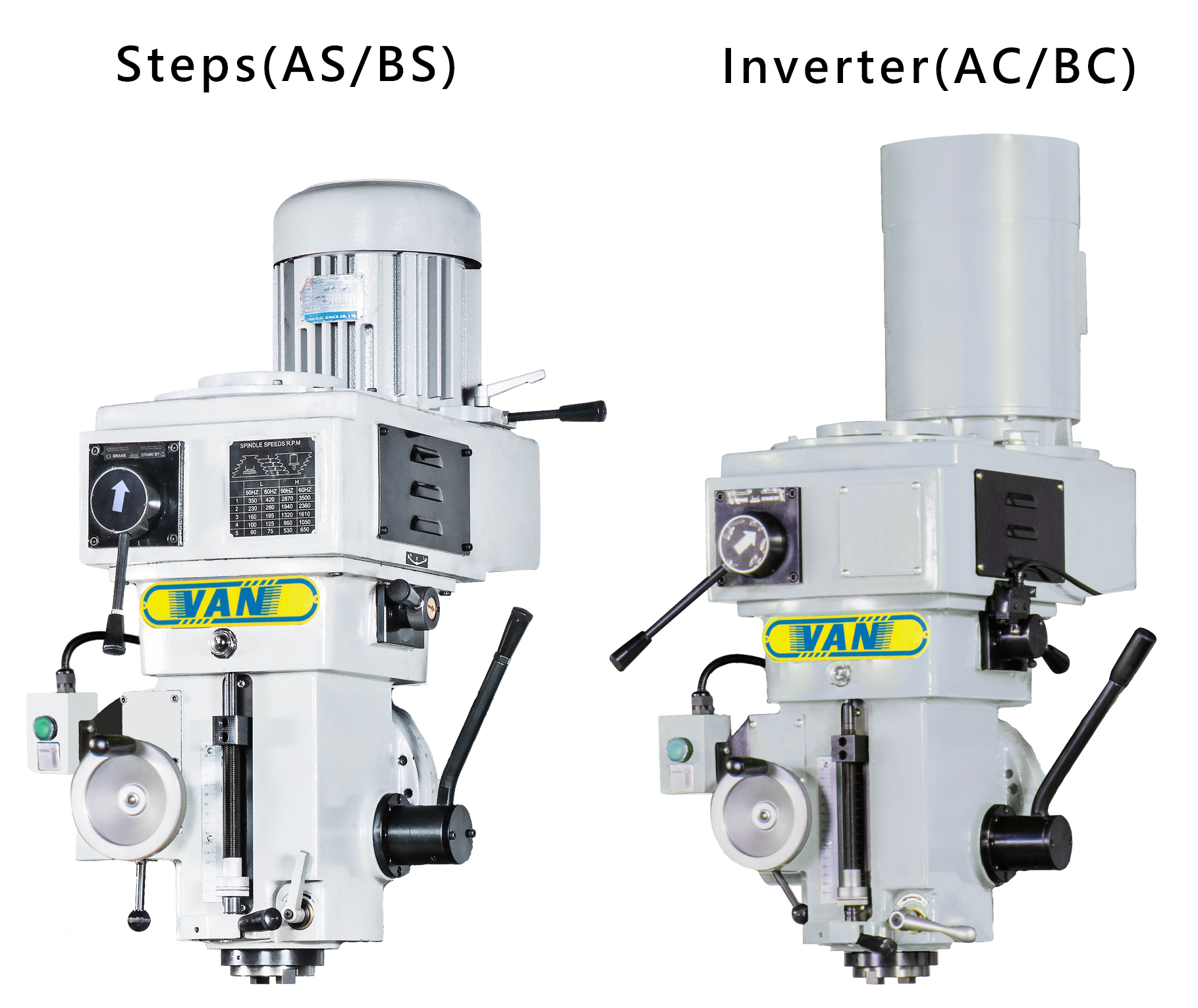

Hình ảnh đầu đứng cho máy phay đứng vạn năng YSM-20BS; YSM-20BC

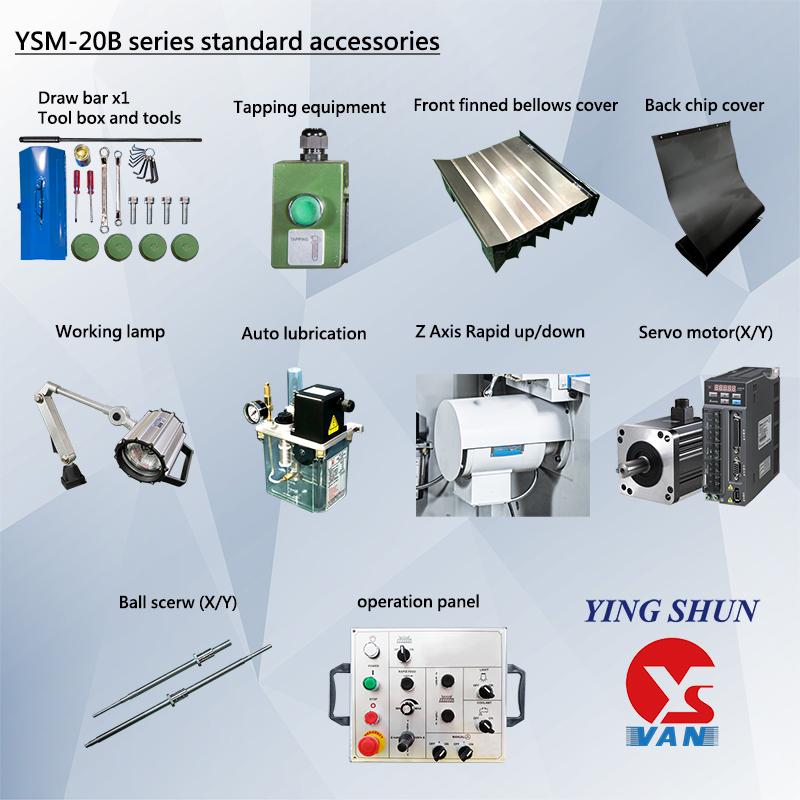

Danh mục phụ kiện tiêu chuẩn máy phay đứng YSM-20BS; YSM-20BC:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Thiết bị taro của trục chính
- Nắp che ống thổi có cánh phía trước trên trục Y
- Nắp che phoi phía sau trên trục Y
- Hệ thống bôi trơn tự động
- Đèn làm việc
- Động cơ servo trục X/Y
- Di chuyển lên/xuống nhanh trục Z
- Bảng điều khiển loại cao cấp
- Hộp điện
- Vít bi trục X/Y

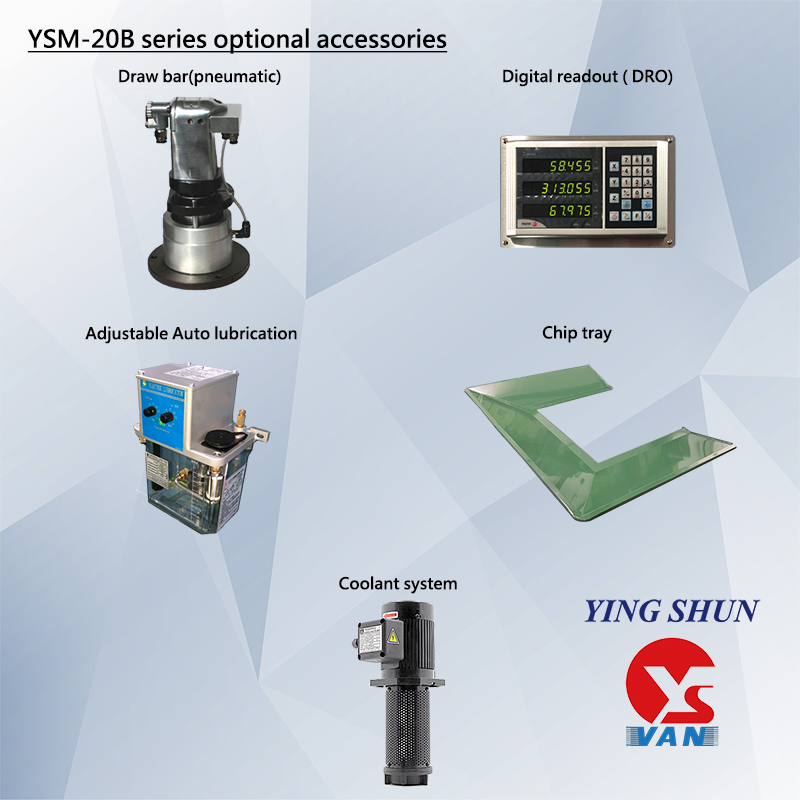

Danh mục phụ kiện tùy chọn máy phay đứng YSM-20BS; YSM-20BC:
- Thanh kéo điện (khí nén)
- Thước hiển thị số (DRO)
- Hệ thống làm mát (bơm 1/8HP)
- Khay chứa phoi

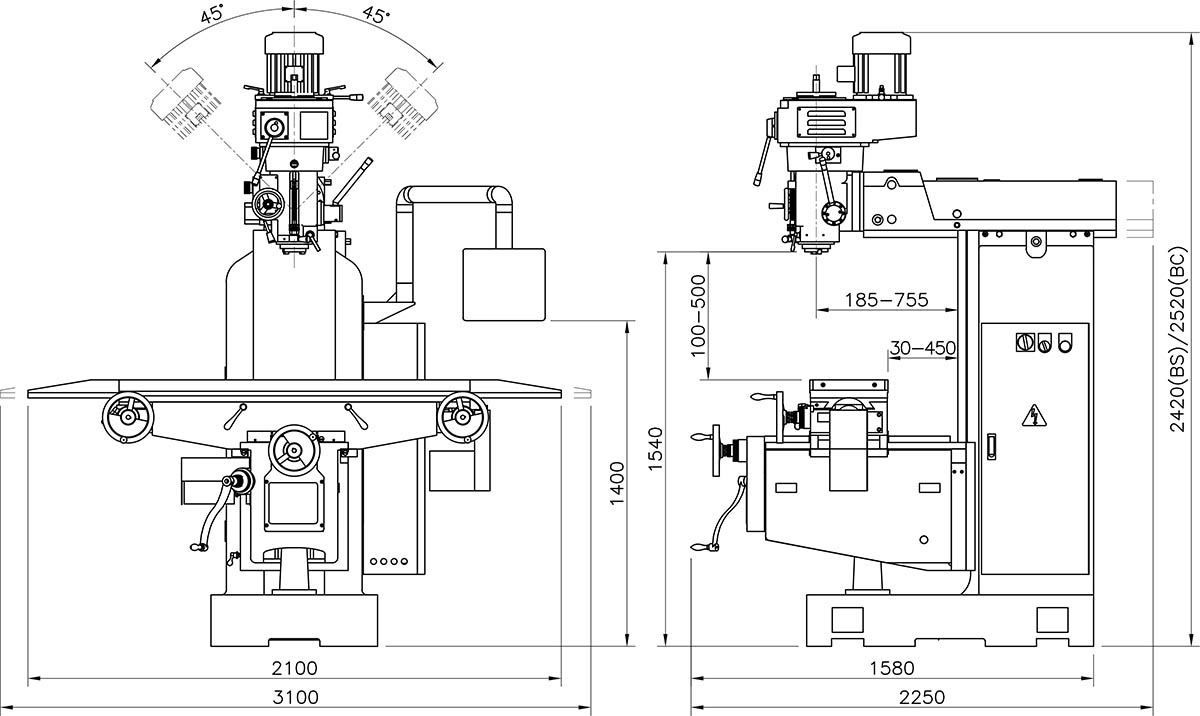

Kích thước máy phay đứng YSM-20BS; YSM-20BC:
Chứng chỉ chất lượng:
