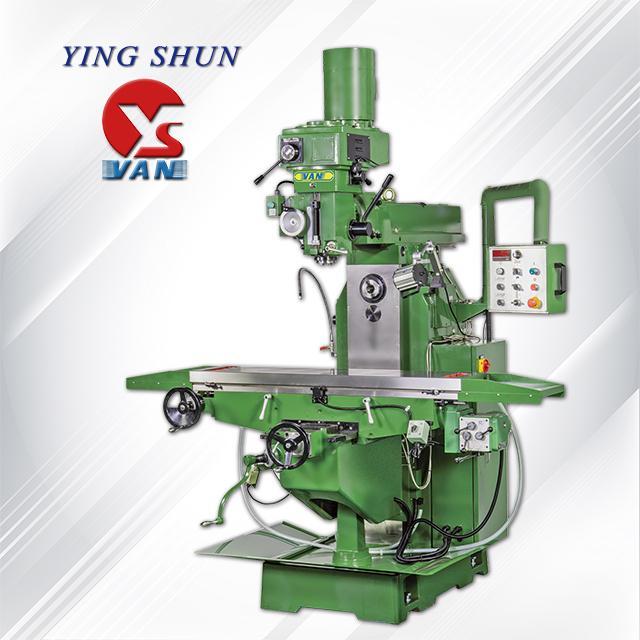

MÁY PHAY ĐỨNG NGANG VẠN NĂNG YSM-28SHB; YSM-28CHB
Các tính năng kỹ thuật máy phay đứng ngang YSM-28SHB; YSM-28CHB
Bộ phận chính được đúc từ gang meehanite
Kiểu đầu phay: Bước (SHB), Biến tần (CHB)
Trục chính nguyên khối được gia công từ thép hợp kim SCM440, tần số cao và đánh bóng chính xác.
Đường dẫn trượt trục X, Y được mài và tôi cứng
Thông số kỹ thuật máy phay đứng ngang YSM-28SHB; YSM-28CHB
Model | Đơn vị | YSM-28SHB | YSM-28CHB | |
Hành trình | ||||
Hành trình theo chiều dọc | mm | 1000 (tùy chọn: 800) | ||
Hành trình theo chiều ngang | mm | 400 | ||
Hành trình theo chiều đứng | mm | 440 | ||
Đường dẫn trượt trục X/Y/Z | Kiểu | D/ / | ||
Hành trình nòng trục chính | mm | 140 | ||
Hành trình giá đỡ đầu phay | mm | 700 | ||
Góc giá đỡ đầu phay | ° | 360 | ||
Góc xoay nòng (trái – phải, trước – sau) | ° | ±45/ Cố định | ||
Bàn | ||||
Kích thước bàn | mm | 1370x300 (tùy chọn: 1270x300) | ||
Rãnh chữ T (độ rông x số rãnh x bước) | mm | 16x3x70 | ||
Trục chính | ||||
Đầu phay | Kiểu | 10 bước | Biến tần | |
Tốc độ | 60Hz | Vòng/phút | 70-3500 60-2870
| 55-3600 |
50Hz | ||||
Đầu phay ngang | Kiểu | 9 bước (tùy chọn: biến tần) | ||
Tốc độ trục chính ngang | Vòng/phút | 60Hz: 92-1614 5Hz: 73-1288 Tùy chọn: 60-1400 | ||
Tiến dao đứng | mm/vòng | 0.04/0.08/0.15 | ||
Độ côn | Kiểu | NT40 | ||
Động cơ | ||||
Công suất động cơ đứng/ngang | HP | 5 (tùy chọn: 7.5) | ||
Công suất động cơ di chuyển ngang trục X | HP | 1/2 | ||
Công suất động cơ nâng trục Z | HP | 1/2 | ||
Tốc độ | ||||
Tốc độ trục X | mm/phút | 300-1300 (9 bước) | ||
Tốc độ trục Z | mm/phút | 345 | ||
Máy | ||||
Trọng lượng tịnh | Kg | 2250 | ||
Hình ảnh đầu đứng cho máy phay đứng ngang vạn năng YSM-28SHB; YSM-28CHB

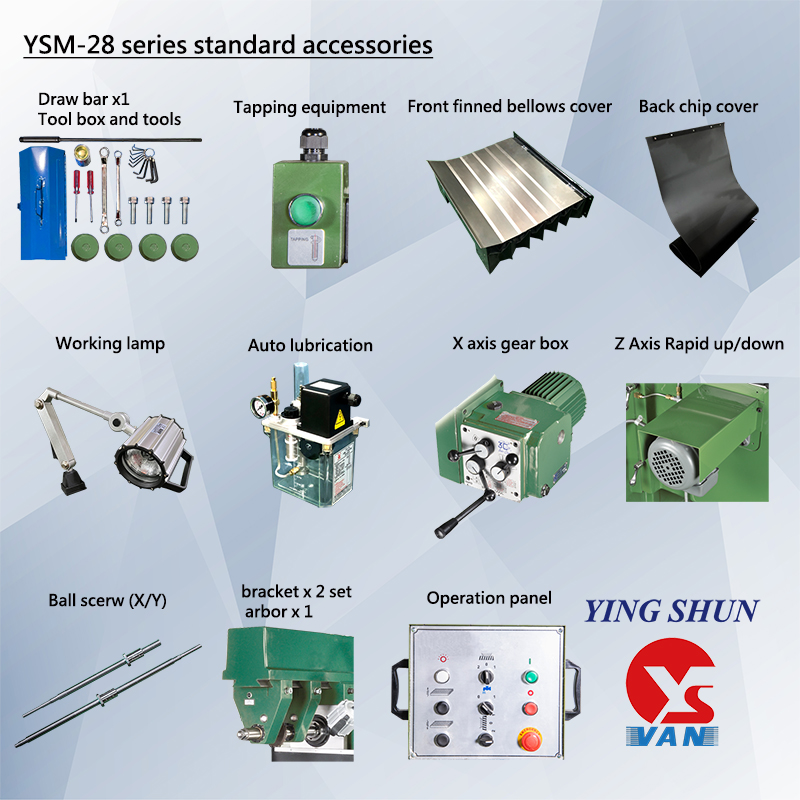

Danh mục phụ kiện tiêu chuẩn máy phay đứng ngang YSM-28SHB; YSM-28CHB:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Nắp che ống thổi có cánh phía trước trên trục Y
- Nắp che phoi phía sau trên trục Y
- Hệ thống bôi trơn tự động
- Hộp số trục X
- Đèn làm việc
- Di chuyển lên/xuống nhanh trục Z
- Bảng điều khiển loại cao cấp
- Hộp điện
- Vít bi trục X/Y
- Giá đỡ ngang (2 cái/bộ)
- Trục gá ngang (25.4mm)
- Thiết bị taro của trục chính

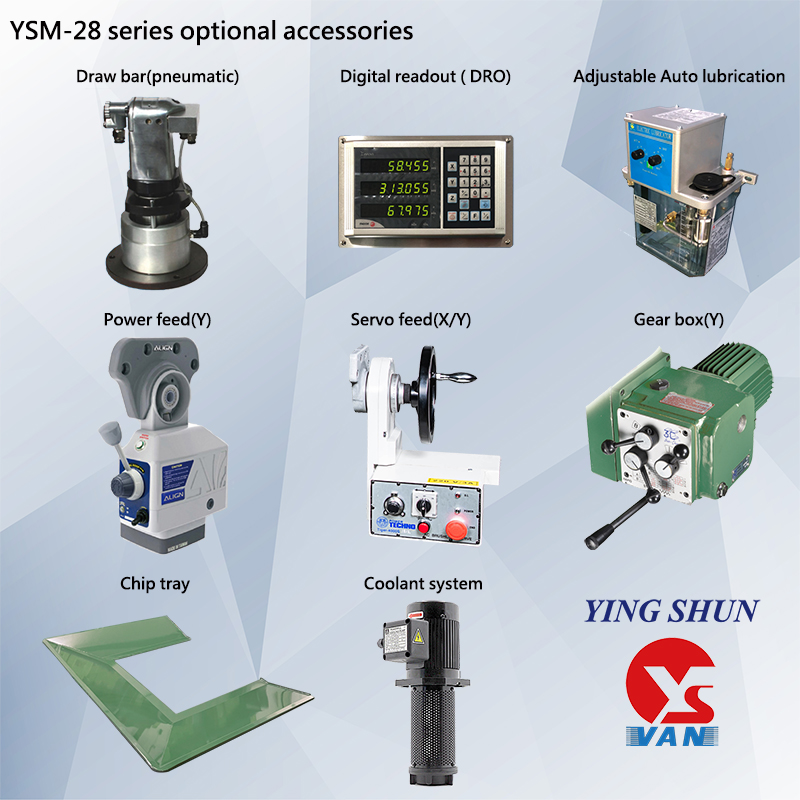

Danh mục phụ kiện tùy chọn máy phay đứng ngang YSM-28SHB; YSM-28CHB:
- Thanh kéo điện
- Tiến dao tự động (Y)
- Tiến dao servo (X/Y)
- Hộp số (Y)
- Thước hiển thị số (DRO)
- Hệ thống làm mát (bơm 1/8HP)
- Khay chứa phoi

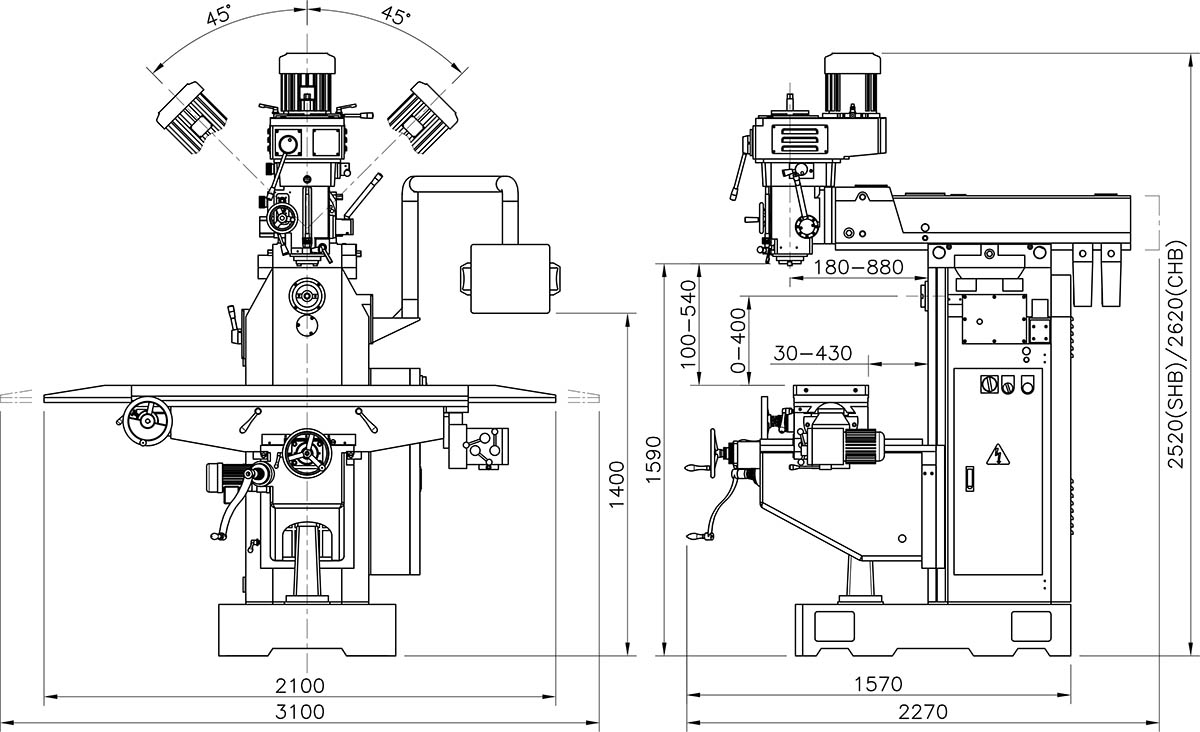

Kích thước máy phay đứng ngang YSM-28SHB; YSM-28CHB:
Chứng chỉ chất lượng:
