MÁY PHAY ĐỨNG NGANG VẠN NĂNG MODEL: JL-VH320A; JL-VH320B; JL-VH320C
 |  |

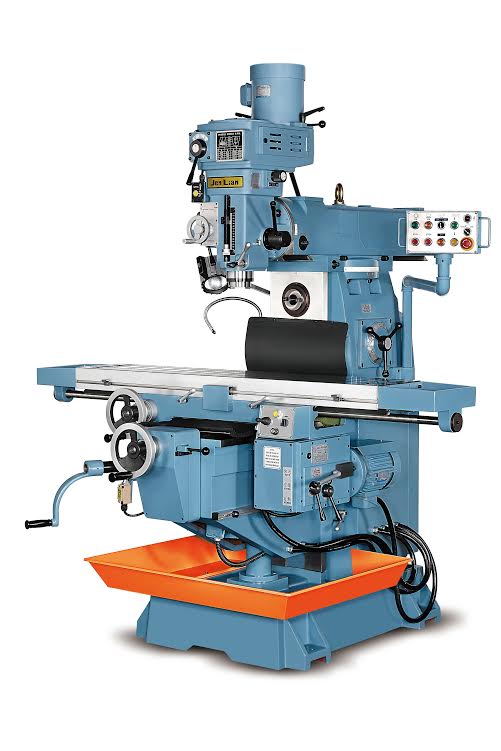

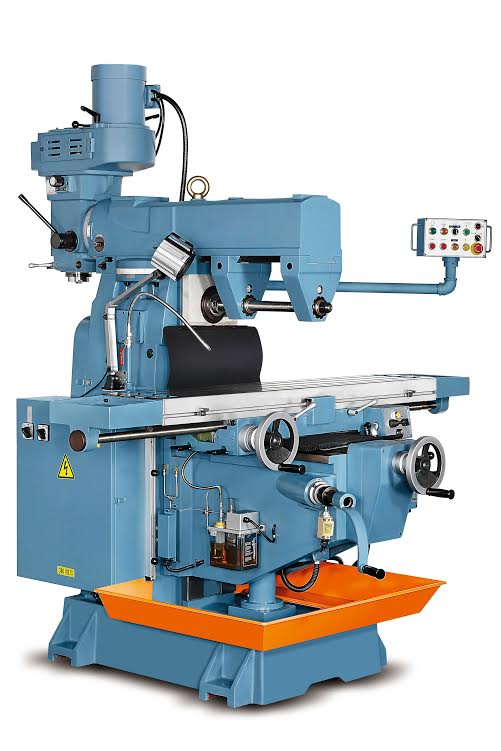

| Máy phay đứng ngang vạn năng JL-VH320A | Máy phay đứng ngang vạn năng JL-VH320B |
Các tính năng kỹ thuật máy phay đứng ngang vạn năng JL-VH320A; JL-VH320B; JL-VH320C
Các bộ phận kết cấu chính được sản xuất từ gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa.
Đường trượt ba trục được tôi cứng và mài chính xác.
Hành trình theo chiều dọc của bàn được dẫn động thông qua hộp số công suất lớn, giúp máy trở nên lý tưởng cho gia công hạng nặng.
Bôi trơn tự động cho tất cả các rãnh trượt và vít cấp liệu.
Được thiết kế với trục chính đứng và ngang để thực hiện hai chức năng trên một máy.
Đường trượt dạng hộp trục Y, Z
Nâng bàn bằng động cơ
Các đường trượt trục X, Y được phủ bằng vật liệu turcite-B và được cạo rà chính xác.
Vít bi được lắp đặt trên trục X, Y.
Độ côn trục chính NT 40.
Chuyển động của trục Y được dẫn động thông qua biến tần
Thông số kỹ thuật máy phay đứng ngang vạn năng JL-VH320A; JL-VH320B; JL-VH320C
Thông số kỹ thuật | JL-VH320A | JL-VH320B | JL-VH320C | |
Bàn làm việc | ||||
Kích thước bề mặt làm việc | 300x1500 mm | |||
Hành trình trục dọc | 1000 mm | |||
Hành trình trục ngang | 400 mm | |||
Hành trình trục đứng | 460 mm (đối với trục chính đứng) | |||
Rãnh chữ T (kích thước x số rãnh x khoảng cách) | 16x3x70 mm | |||
Tốc độ ăn dao theo chiều dọc | 12 – 207 mm/phút (12 bước) | |||
Tốc độ ăn dao theo chiều ngang | 0 – 1320 mm/phút (biến tần) | |||
Tốc độ ăn dao nhanh theo chiều dọc | 4P: 2880 mm/phút 8P: 1440 mm/phút | |||
Tốc độ ăn dao nhanh theo chiều ngang | 1320 mm/phút | |||
Tốc độ ăn dao nhanh theo chiều đứng | 680 mm/phút | |||
Trục chính đứng | ||||
Tốc độ trục chính | 60Hz: 75 – 3600 vòng/phút 50Hz: 63 – 3000 vòng/phút 16 bước | 70 – 3800 vòng/phút Tốc độ biển thiên | 0 – 4000 vòng/phút Tốc độ biến đổi biển tần | |
Hành trình ống lót trục chính | 140 mm | 150 mm | ||
Đường kính ống lót trục chính | 110 mm | 105 mm | ||
Độ côn mũi trục chính | NT 40 | |||
Góc xoay đầu trục chính mỗi bên (trái và phải) | 90 ° | |||
Góc xoay giá đỡ đầu phay | 360 ° | |||
Hành trình giá đỡ đầu phay | 450 mm | |||
Khoảng cách trục chính – bàn máy | 90 – 500mm (0-450mm) | |||
Trục chính ngang | ||||
Tốc độ trục chính | 90 – 1320 vòng/phút | |||
Độ côn mũi trục chính | NT 40 | |||
Khoảng cách tâm trục chính đến bàn máy | 0 – 400 mm | |||
Khoảng cách tâm trục chính đến giá đỡ đầu phay | 160 mm | |||
Động cơ | ||||
Động cơ trục chính đứng | 5HP (2P) 3HP (4P) | 5HP (4P) | ||
Động cơ trục chính ngang | 5HP (4P) | |||
Động cơ ăn dao theo chiều dọc | 2HP (4/8P) | |||
Động cơ ăn dao theo chiều ngang | 1/2HP (4P) | |||
Động cơ ăn dao nhanh theo chiều đứng | 1HP (8P) | |||
Động cơ bơm làm mát | 1/8 HP | |||
Trọng lượng tịnh (khoảng) | 2100kg | |||
Trọng lượng tổng (khoảng) | 2300kg | |||
Kích thước đóng gói (DxRxC) | 210 x 205 x 221 cm | |||
 |  |  |

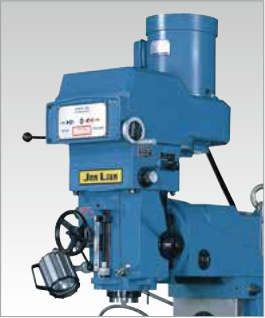

Đầu tốc độ trục chính cơ học cho JL-VH320B | Đầu trục chính biến tần cho JL-VH320C | Tấm chắn bảo vệ trục chính đứng |
 |  |  |

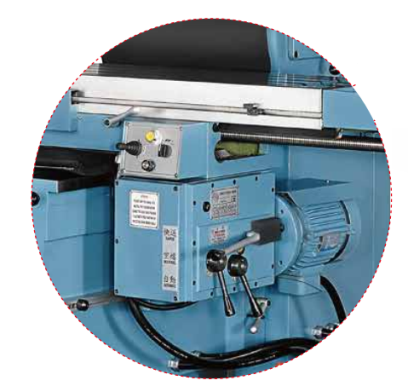

| Tấm chắn bảo vệ trục chính ngang | Vít me bi trục X, Y | Vận hành công thái học trục X và Y trên bàn xe dao |
Danh mục phụ kiện tiêu chuẩn máy phay đứng ngang vạn năng JL-VH320A; JL-VH320B; JL-VH320C:
- Hệ thống làm mát
- Bôi trơn tự động
- Hộp điều khiển điện
- Hộp dụng cụ và dụng cụ
- Đèn làm việc
- Thanh rút trục chính
- Vít bi trục Y và X
- Dẫn động hốp số trục X
- Chuyển động biến tần tục Y
- Nâng bàn có động cơ trục Z
- Trục cắt ngang đường kính 27mm có khớp nối
Danh mục phụ kiện tùy chọn máy phay đứng ngang vạn năng JL-VH320A; JL-VH320B; JL-VH320C
- Khay chứa chất làm mát
- Bộ thước hiển thị số
- Thanh rút khí
- Hệ thống an toàn bảo vệ bàn máy
- Hệ thống an toàn bảo vệ trục chính
- Tủ điện tiêu chuẩn CE
- Đầu tốc độ biến thiên điều khiển bởi biến tần
- Thay đổi cắt nặng đường kính 110, 16 bước thành cắt nhẹ đường kính 105, 10 bước
- Dao cắt phay và dụng cụ
- Trục phay ngang bổ sung
