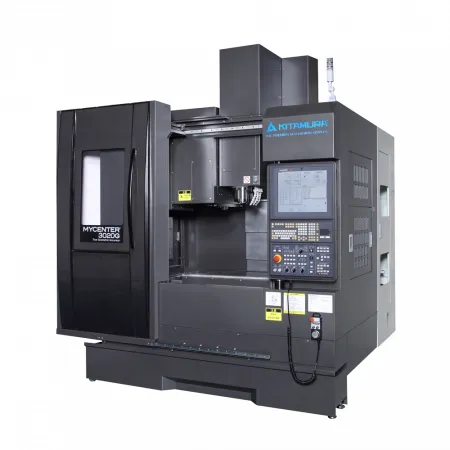

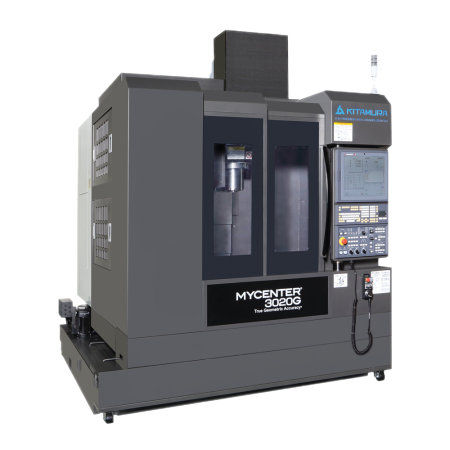

Giới thiệu máy phay đứng CNC Mycenter-3020G, 20K Kitamura
Máy phay đứng CNC Mycenter-3020G, 20K Kitamura còn gọi là Trung tâm gia công đứng CNC Mycenter-3020G, 20K Kitamura hoặc Máy phay đứng CNC M-3020G, 20K Kitamura được sản xuất 100% bởi Kitamura Nhật Bản (hãng sản xuất máy phay cnc hàng đầu từ năm 1933) thương hiệu được thị trường Mỹ và Châu Âu chuyên dùng từ trước đến nay.
Đây là dòng máy phay đứng CNC nhỏ nhất của hãng được sản xuất hoàn toàn tại Nhật Bản nhưng tuân thủ công nghệ và sự kiểm soát chặt chẽ bởi Kitamura Nhật bản.
Các đặc trưng nổi bật của máy phay đứng CNC Mycenter-3020G, 20K Kitamura
- Kiểu chuôi dao trục chính:
 | BBT-40 tiếp xúc kép trên cả mặt côn và mặt bích, làm tăng momen cắt, giúp máy có thể vừa cắt nặng vừa cắt chính xác. Chỉ có 67 nhà sản xuất của Nhật và 96 hãng sản xuất trên thế giới sử dụng công nghệ này |
- Khu vực gia công và làm sạch:
 | Thiết kế đặc biệt kiểu phun xối bên trong: giúp loại bỏ phoi bên trong giúp cho việc làm sạch khu vực gia công một cách dễ dàng. giữ bao che xung quanh khỏi phoi bám. |

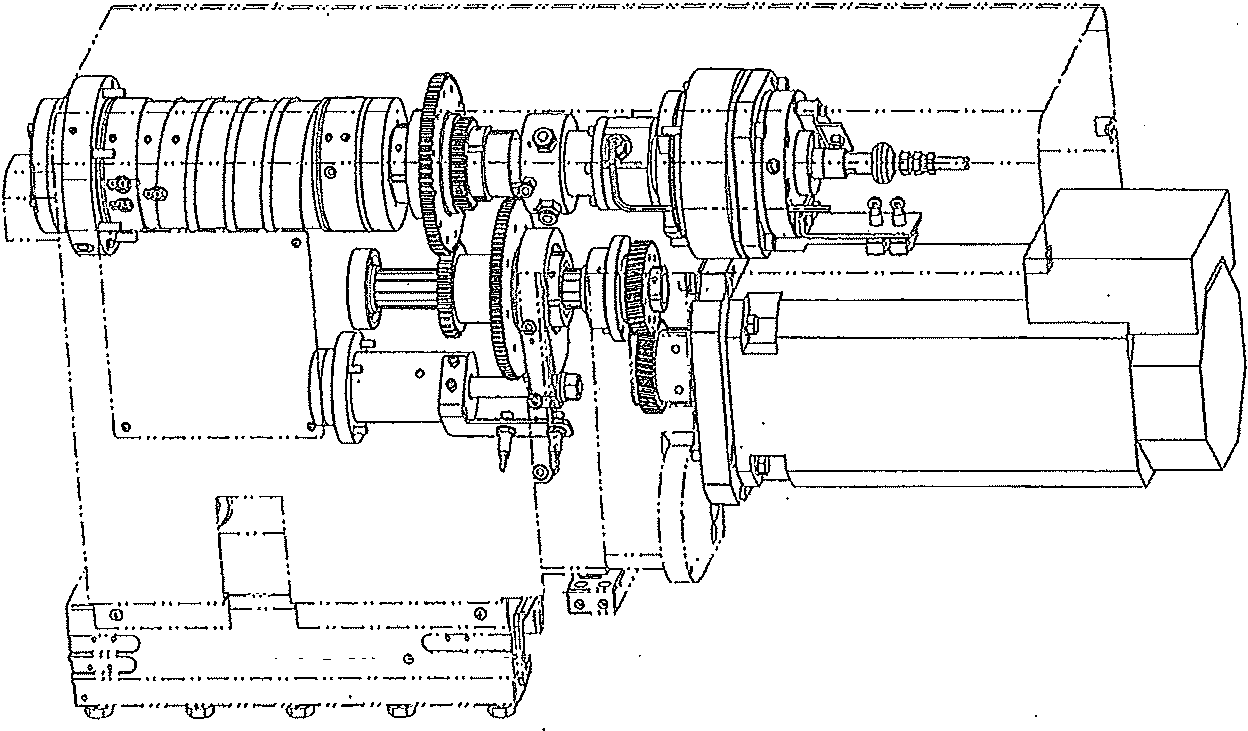

- Kết cấu trục chính:
 | Sử dụng bộ truyền động bánh răng 4 cấp: Mang lại hiệu suất cắt cao với mức tiêu thụ năng lượng thấp, tránh tác động nhiệt trực tiếp từ động cơ tới trục chính, cùng với hệ thống làm mát có cảm biến nhiệt độ giúp bảo vệ trục chính tối đa trong gia công tốc độ cao. Có thể dùng 1 máy duy nhất để gia công thô lẫn tinh. |
- Thân máy:
 | Thân máy đúc bằng gang Meehanite chất lượng cao: hấp thụ rung động và chống rung tốt. Giúp giảm sự biến dạng qua nhiều năm, duy trì được độ chính xác lâu dài Máy sử dụng công nghệ cạo rà bề mặt giúp cho việc lắp ráp đạt độ chính xác cao, cho phép dịch chuyển trên các trục X/Y/Z mượt mà và đạt độ chính xác rất cao (Độ chính xác vị trí ± 0,002 mm/ toàn hành trình và độ chính xác lặp lại ± 0,001 mm). Các hãng khác chỉ xét trên hành trình 300mm |
- Băng dẫn hướng:
 | Băng dẫn hướng dạng hộp: với bề mặt được phủ lớp turcite, có diện tích tiếp xúc gấp 7 lần so với dẫn hướng tuyến tính Tăng khả năng chống rung và tăng tuổi thọ của dao cũng như giúp tăng chất lượng bề mặt và độ chính xác gia công. Tăng khả năng cắt nặng và giảm thời gian gia công giúp giảm chi phí. |
 |  |
- Kiếm soát nhiệt sinh ra trong quá trình chạy máy:
 | Hệ thống cảm biến nhiệt tiên tiến được bố trí tại các vị trí chiến lược giúp kiểm soát được biến dạng do nhiệt ở mức thấp nhất và duy trì được độ chính xác liên tục |

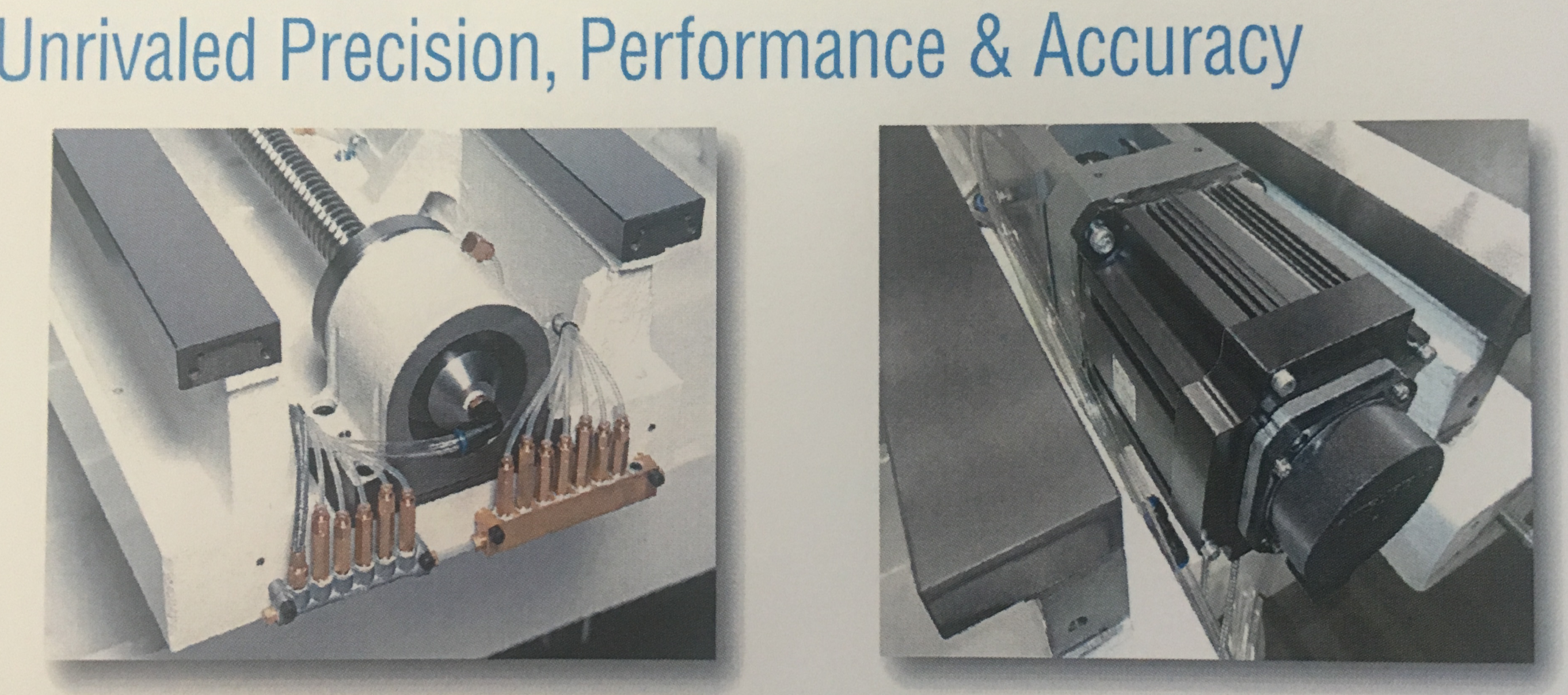

 | Kiểm soát nhiệt độ vít me bi: nhờ hệ thống làm mát nội tại – loại bỏ được nhiệt phát sinh khi cắt nặng thời gian dài. Sử dụng công nghệ thiết bị mã hóa 67 triệu xung làm bề mặt mượt mà hơn 4 lần |

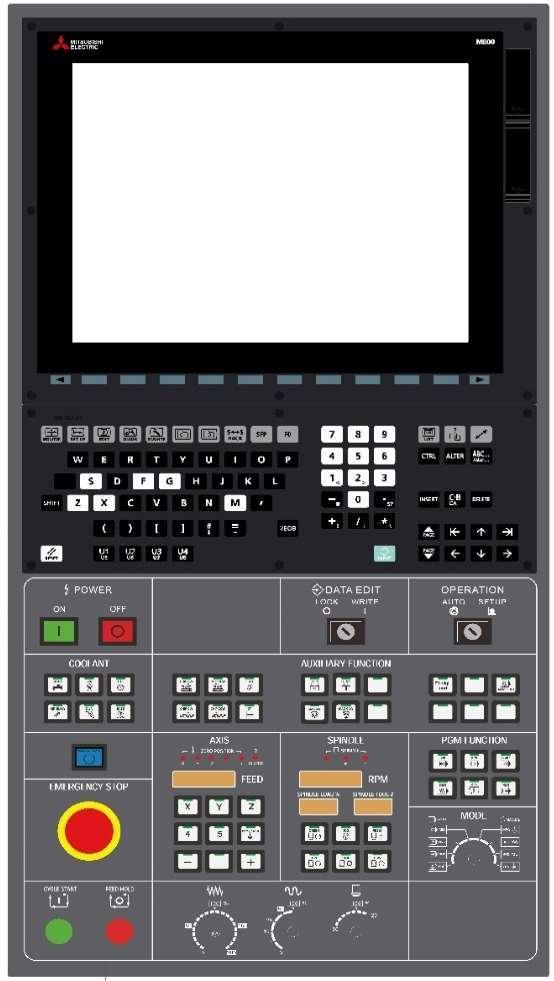

- Bộ điều khiển:
 | Bộ điều khiển Arumatik-Mi: được hãng phát triển trên nền Mitsubishi M850, đã cải tiến và tối ưu hóa tiện ích cho người sử dụng, giao diện thân thiện với khách hàng đã và đang sử dụng bộ điều khiển Fanuc |
Bộ điều khiển Arumatik-Mi có khả năng đọc trước 4500 câu lệnh, tốc độ xử lý đạt 8192 Block/sec giúp cho quá trình nội suy được chính xác và mượt mà hơn, tránh bị giật. Đây là tiêu chuẩn – Nếu là bộ điều khiển Fanuc Oi-MF chỉ đọc trước được 40 câu lệnh thì riêng bổ sung tính năng (lựa chọn) đọc trước 200 câu lệnh đã phải trả thêm: 1.100 USD. Với bộ điều khiển Fanuc 30iB chỉ đọc trước được 600 – 1000 câu lệnh.
Bộ điều khiển được tích hợp sẵn chức năng SSS Control (Super Smooth Surface) đảm bảo kết quả gia công chất lượng và ổn định cao, đạt độ chính xác tối ưu với tốc độ cắt cao hơn, rút ngắn thời gian gia công đến 30%, là thiết bị lý tưởng để dùng gia công khuôn mẫu hay các chi tiết có yêu cầu chất lượng bề mặt cao và có độ chính xác cao. Với bộ điều khiển Fanuc Oi-MF thì bổ sung gói hỗ trợ gia công khuôn mẫu SSP trả thêm: 3.740 USD
Sử dụng màn cảm ứng 19”: rất thuận tiện cho người sử dụng, có thể hiển thị trực quan chức năng hỗ trợ bảo trì, các video chỉ dẫn,…
- Nâng cấp tính năng máy:
 | Mở rộng gia công 5 trục: máy cho phép tích hợp thêm và mở rộng thành gia công 5 trục đồng thời. Giúp gia công các sản phẩm phức tạp khi cần thiết |
 | Điều khiển từ xa (Tin nhắn cập nhật trạng thái) Tin nhắn về sản xuất (Các tin cảnh báo/ Thông báo/ Hoàn thành chu kỳ) Tin nhắn thay đổi trạng thái (Đang chạy/Chạy không tải/Tạm dừng) Tin nhắn định kỳ (Gửi tin nhắn theo các thời gian cụ thể) Tin nhắn thay đổi đa dạng (tùy chỉnh các thay đổi mà bạn muốn theo dõi) |
- Băng tải phoi:
Băng tài phoi là tiêu chuẩn theo máy, có thể lắp bên trái hay bên phải của máy một cách cơ động. Các hãng khác thường chào tách rời và tính giá: 5.700 USD
Thông số kỹ thuật máy phay đứng CNC Mycenter-3020G, 20K Kitamura
Độ chính xác của máy | -Độ chính xác vị trí: ± 0.002mm/ toàn bộ hành trình -Độ chính xác lặp lại: ± 0.001mm | |
Bàn máy | -Kích thước bàn máy -Bề rộng rãnh chữ T và số rãnh -Khả năng tải của bàn máy | 500 x 860 mm 18 mm x 5 pcs 500 kg |
Hành trình các trục | -Hành trình trục X -Hành trình trục Y -Hành trình trục Z -Khoảng cách bàn máy đến đầu trục chính | 762 mm 510 mm 510 mm 100 – 610 mm |
Trục chính | -Độ côn trục chính -Tốc độ trục chính -Truyền động - Công suất động cơ trục chính
-Mô men cắt lớn nhất | BBT-40 20.000 vòng /phút Truyền động bánh răng 4 cấp 22 KW( AC/5 phút) 15 KW (AC/ 15 phút đầu) 11 KW( AC/ 30 phút tiếp) 7.5 kw(liên tục về sau) 132 N.m/ 30 phút |
Tốc độ | -Tốc độ các hành trình ( X, Y) -Tốc độ hành trình Z -Tốc độ cắt | 50 m/phút 36 m/phút 36 m/phút |
Bộ thay dao tự động ATC | -Khả năng chứa dao -Phương pháp chọn dao -Kiểu chuôi dao -Kích thước dao lớn nhất (DxL) -Kích thước dao khi dao trống -Khối lượng lớn nhất của dao -Thời gian thay dao | 30 vị trí dao Lựa chọn ngẫu nhiên HSK-A63 f75 x 300 mm f150 x 300 mm 8 kg Tool to Tool: 2.2 s |
Nguồn điện | -Nguồn điện yêu cầu của nhà sản xuất -Áp lực khí nén yêu cầu | 30 KVA, 200V, 3 pha 0.5 Mpa. 300l/p |
Kích thước máy | Chiều cao máy | 2925.4 mm |
Không gian lắp máy | Kích thước W xL | 2875 x 3275 mm |
Trọng lượng máy | Trọng lượng máy tiêu chuẩn | 6,250 kg |
Bộ điều khiển | Arumatik-Mi (Mitsubishi 850M) | |
