Trang chủ/Máy tiện vạn năng/Máy tiện vạn năng hạng nặng Đài Loan/Máy tiện ống dầu khí
Cập nhật 30/7/2021
"Là dòng máy tiện vạn năng Đài Loan, máy tiện chuyên hỗ trợ gia công các loại ống dầu khí, ống dẫn dầu hai đầu tiện ren có kích thước lớn.
Máy tiện vạn năng với đường kính gia công vật tiện lên đến Ø 1350mm và chiều dài vật tiện lên đến 1800mm và đang được nâng cấp cải tiến không ngừng. Cấu trúc bàn máy được đúc gang xám, có các gân tạo cứng vững cao. Đầu trục chính được đúc cứng vững, giảm độ rung động và tiện chính xác khi quay với tốc độ cao và tiện những chi tiết hạng nặng. Hỗ trợ tiện được 4 dạng ren: Mm, Inch, Modules, DP"

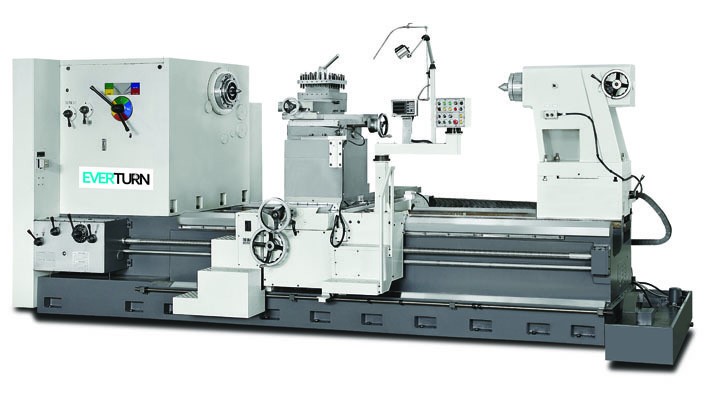

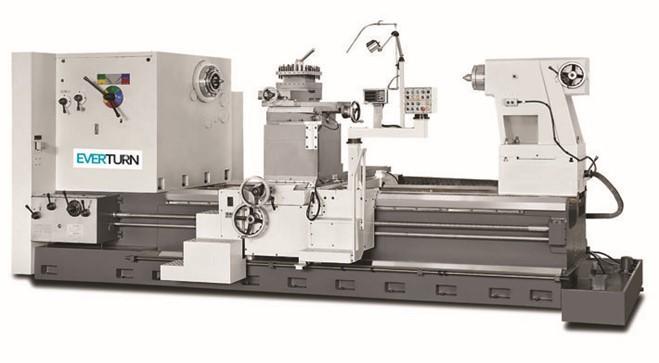

Hình ảnh máy tiện ống dầu Everturn băng máy 52 inch
Đặc trưng cơ bản của máy tiện ống dầu khí Đài Loan Everturn
- Dải trục chính phù hợp với tất cả các kích thước đường ống dầu
- Bàn trượt siêu rộng với sự hỗ trợ của trục thứ 3 để tiện ren và tiện với hiệu suất cao
- Băng máy được đúc liền khối cứng vững và có các gân dày
- Các rãnh trượt được làm cứng và mài phẳng
- Đồ gá tiện nhanh tự động (độc quyền của hãng và được cấp bằng sáng chế)
- Bạc đạn TIMKEN
Tính năng thiết kế máy của máy tiện ống dầu khí Đài Loan Everturn
Bàn xe dao (di chuyển theo X1 và Z1) |
Khung máy với 4 băng dẫn hướng và thanh ray thứ 3 ở phía trước tăng cường độ cứng vững |
Luy nét hỗ trợ tiện nặng |
Ụ động quay có mâm cặp, mũi A2-11, độ côn MT#7 (mâm cặp 3 chấu hay 4 chấu là opt.) |
Ụ động có điều khiển động cơ |
Luy nét tĩnh (tùy chọn với models có rãnh trượt dài đầy đủ) |
1. Chiều dài của rãnh bàn xe dao |
Các thông số kỹ thuật máy tiện ống dầu khí Đài Loan Everturn
1. Thông số kỹ thuật chính
Model | EV-70 | EV-80 | EV-100 |
Chiều cao tâm mm (inch) | 900 (35")
| 530 (21") | 585 (23") |
Đường kính tiện qua băng mm (inch) | 1800 (70") | 1060 (42") | 1170 (46" |
Đường kính tiện qua bàn xe dao, toàn bộ chiều dài mm (inch) | 1350 (53") | 750 (29") | 860 (33") |
Đường kính tiên qua bàn xe dao, một nửa chiều dài(*) mm (inch) | 1530 (60") | 1610 (63") | 1720 (67") |
Chiều rộng băng máy mm (inch) | 1345 (43") (4 guide way) | ||
Khoảng cách chống tâm mm (inch) | 3000~12000 mm (120"~480") | ||
Lỗ trục chính mm (inch) | Ø156 (6"), Ø230 (9"), Ø260 (10"), Ø310 (12"), Ø360 (14") | ||
Mũi trục chính | A2-11, A2-15, A2-15, A2-20, A2-20 | ||
Tốc độ trục chính 12 cấp | 9-600, 6-400, 6-400, 5-300, 5-300 | ||
Đường kính nòng ụ động mm (inch) | Ø140 (5-1/2") | ||
Kiểu côn chống tâm | MT#6 | ||
Hành trình nòng ụ động mm (inch) | 300 (12") | ||
Bước tiến ngang X | 0.065-0.96 (48 cấp) | ||
Hành trình ngang mm (inch) | 540 (21") | ||
Hành trình bàn dao mm (inch) | 300 (12") | ||
Kích thước dao mm (inch) | 40 x 40 (1-1/2" x 1-1/2") | ||
Bước tiến dọc Z | 0.13-1.92 (48 cấp) | ||
Đường kính trục vít me mm (inch) | Ø50 (2") | ||
Bước trục vít me | 2TPI (inch) or 12mm (metric) | ||
Ren Mét mm (inch) | 2-30 mm/Pitch (48 cấp) | ||
Ren Inch | 1-15 TPI (48 cấp) | ||
Ren Module | 1-15M (32 cấp) | ||
Ren D.P | 2-30P (48 cấp) | ||
Động cơ trục chính | 60 HP (tiêu chuẩn) or 75HP (tùy chọn*) | ||
Động cơ chạy dao nhanh | 1/2 HP | ||
Động cơ bơm làm mát | 1/4 HP | ||
Động cơ bơm dầu | 12W | ||
Trọng lượng máy kg(lbs) | EV-70 | EV-80 | EV-100 |
Khoảng cách chống tâm từ 3.000mm | 28000 (61600) | 29000 (63800) | 30500 (67100) |
Trọng lượng khi cộng thêm 1,000 mm | 4500 (9900) | ||
Các phụ kiện tiêu chuẩn
- Phanh trục chính thủy lực
- Hệ thống bôi trơn tự động
- Hệ thống làm mát
- Đai dao tiêu chuẩn
- Tấm đệm và bulong căn chỉnh cân bằng
- Chạy dao nhanh 6 hướng
- Ụ động tâm chết
- Ụ động quay Ø290mm (11-2 / 5 ")
- Ụ động có động cơ
- Hộp dụng cụ
- Hướng dẫn vận hành & bảo trì bảo dưỡng
Các phụ kiện tùy chọn
- Động cơ chính với biến tần (100hp)
- Mâm cặp 3 chấu
- Mâm cặp 4 chấu
- Mặt bích mâm cặp 4 chấu
- Luy nét tĩnh
- Luy nét tải nặng
- Dụng cụ khoan
- Thước quang
- Bảo vệ mâm cặp và tấm chắn phía sau
- Hệ thống điện tiêu chuẩn CE & CSA
- Đèn làm việc
Các cam kết và thông tin liên hệ
Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.
Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.
Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
