MÁY PHAY VẠN NĂNG ACCUTECH 2500QM

  • NH00398
  • ACCUTECH

Liên hệ

Các trục di chuyển nhờ cấp tốc độ biến tần trên trục X, Y, Z

Thân máy đúc bằng MEEHANITE chất lượng cao GC-45

Các rãnh trượt được thiết kế to hơn và cứng vững hơn

Bàn máy xoay được ±45° cả trái và phải

Máy phay vạn năng/Máy phay ngang vạn năng

Cập nhật 15/7/2021



"Là dòng máy phay vạn năng Đài Loan, dòng máy phay vạn năng có hai đầu trục chính đứng và ngang hỗ trợ gia công các chi tiết phức tạp"

May-phay-van-nang-hai-dau-truc-chinh-2500QM

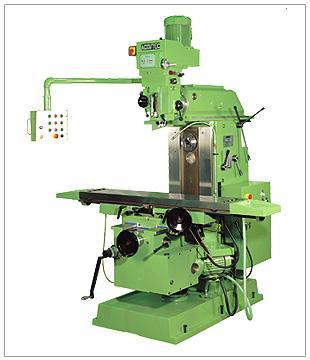

Hình ảnh máy phay vạn năng Đài Loan Accutech 2500UM

THÔNG SỐ KỸ THUẬT CỦA MÁY

Thông số kỹ thuật

MODELS 2500QM

BÀN LÀM VIỆC
Diện tích bàn
Số lượng rãnh hình chữ "T"
Khoảng cách giữa các rãnh hình chữ "T"

Chuyển động quay của bàn theo cả hai hướng



1500x350mm (59x13,7 ")
5-16H7
60mm
45 °

HÀNH TRÌNH
Tự động theo chiều dọc
Tự động theo chiều ngang
Tự động theo chiều thẳng đứng
Khoảng cách từ trục chính đến cánh tay đòn trên

1150mm (46 ")
400mm (15 3/4")
500mm (20 ")
155mm (6")

TRỤC CHÍNH (nằm ngang)
Vỏ của trục côn chính
Đường kính của mũi trục chính

Đường kính trục phay (*)
Số tốc độ của trục chính (RPM)



ISO-40/50
88.88-128.57mm
27mm hoặc (1 ")
12 (40-1800) 50HZ

BƯỚC TIẾN
Bước tiến theo chiều dọc và ngang

Bước tiến trục thẳng đứng

10-1208mm (0,4-47 ")
5-604mm (0,2-23")

DI CHUYỂN NHANH KHÔNG CẮT GỌT

Bước tiến theo chiều dọc và ngang

Bước tiến trục thẳng đứng



1208mm (47 ") / phút (60HZ)
604mm (23") / phút

TRUYỀN ĐỘNG CHÍNH

Băng đai chữ V

Động cơ chính (HP)

Động cơ bước tiến (HP)

4
7,5
2,5

LÀM MÁT
Bơm làm mát (HP)

1/8 (0,10)

CHUYỂN ĐỘNG TỔNG THỂ
Vỏ của trục quay côn
Số cấp tốc độ

Phạm vi tốc độ (RPM)
Công suất (HP)

ISO-40/50
12
Tốc độ thay đổi (70-3600)
5

TẢI TRỌNG
Tải trọng tối đa trên bàn
Tải trọng tĩnh
Tổng trọng lượng với vỏ bọc bên ngoài
Kích thước đóng gói

600kg (1320 lb)
3200kg (7040 lb)
3400kg (7480 lb)
184x227x227cm (70x89x88 ")



PHỤ KIỆN TIÊU CHUẨN



Tieu-chuan-3-may-phay-van-nangTieu-chuan-2-may-phay-van-nang
  • Bơm bôi trơn tay (bơm mỡ theo yêu cầu)
  • Trục phay ngang dài cho các kiểu cắt xoắn ốc
  • Tất cả các góc cạnh vuông trục X,Y,Z được cứng hóa và chắc với móng máy
  • Loại bỏ độ rung khi gia công
  • Cữ chặn hành trình tự động trục X,Y,Z
  • Bước tiến biến đổi các trục X,Y,Z
  • Di chuyển nhanh không cắt gọt trục X,Y,Z
  • Trục Y được tráng Turcite để chống mài mòn
  • Trục vít me tạo độ cứng trục X,Y,Z
  • Biến tần, động cơ 2.5HP, động cơ lắp quạt làm mát
He-thong-dien-may-phay-van-nangTieu-chuan-may-phay-van-nang
  • Điện áp có sẵn 220V/380V/208V/415V/230V/460V/575V
  • Tất cả thiết bị đạt tiêu chuẩn CE.
  • Thiết bị được làm từ vật liệu chất lượng cao, đảm bảo an toàn hệ thống điện
  • Tủ kín toàn bộ
  • Trục chính ISO #40 tùy chọn trục chính ISO #50  10HP (7,5kW) tùy chọn
  • Trục vít me cứng trên trục X,Y,Z
  • Bàn xoay độ L+R ± 45 ℃
  • Kẹp đôi trên rãnh trượt vuông rộng hơn
  • Chuyển động đồng thời 2 trục
  • Cữ chặn hành trình trục X,Y,Z
  • Hệ thống dầu bôi trơn
Tieu-chiuan-6-may-phay-van-nang
  • Di chuyển tự động cho thiết bị cánh tay đòn di chuyển
  • Số cấp tốc độ: 12
  • Tốc độ động cơ: 35-1, 600 vòng/phút(50Hz)


 PHỤ KIỆN TÙY CHỌN

  • Hệ thống di chuyển tự động cho thiết bị cánh tay đòn No-arm
  • Trục vít me trục X và Y
  • Hệ thống bôi trơn tự động
  • Khay đựng chip
  • Đầu phân độ đa năng, hoàn chỉnh với mâm cặp 3 chấu
  • Bàn xoay ngang và dọc
  • Kẹp thủy lực loại 6'' và 8''
  • Bộ kẹp
  • Thanh kéo trợ lực khí nén
  • Côn trục chính tiêu chuẩn ISO #50
