MÁY TIỆN VẠN NĂNG SHUNCHUAN SUNMASTER ĐẦU BÁNH RĂNG
Máy tiện vạn năng/Máy tiện vạn năng Đài Loan/Máy tiện vạn năng SHUNCHUAN
Cập nhật 6/07/2021
1. MÁY TIỆN VẠN NĂNG SunMaster ERL SERIES

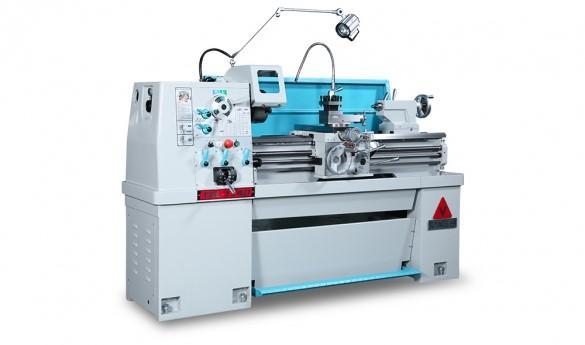

Máy tiện vạn năng SunMaster dòng ERL
Máy tiện vạn năng SunMaster ERL - 1330/1340
- Tất cả các dòng có hệ thống bôi trơn bằng dầu để gắn đầu trục chính
- Tất cả các dòng đều đáp ứng tiêu chuẩn CE. (theo yêu cầu)
- Tất cả các kiểu máy có trục chính 40mm (1,57 "), ASA D1-4
THÔNG SỖ KỸ THUẬT
CÁC DÒNG MÁY | ERL-1330 | ERL-1340 | ||
Khả năng làm việc | Chiều cao tâm | 171mm (6,73 ") | ||
Đường kính tiện qua băng máy | Ø342mm (13,46 ") | |||
Đường kính tiện qua hầu | Ø512mm (20 ") | |||
Đường kính tiện qua bàn dao ngang | Ø205mm (8.07 ") | |||
Khoảng cách chống tâm | 760mm (30 ") | 1000mm (40 ") | ||
Chiều rộng của băng máy | 230mm (9 ") | |||
Khoảng rộng hầu máy | 150mm (5 ") | |||
Đầu máy và | Kiểu trục chính, côn trong | Đ1-4, MT. Số 5 | ||
Côn lỗ trục chính | MT. MT số 5 x. Số 3 | |||
Trục chính | Ø40mm (1,57 ") | |||
Tốc độ trục chính: | 8 bước / 80 ~ 2000 vòng / phút | |||
| ||||
OPT. | ||||
16 bước / 4P 50 ~ 1350 RPM | ||||
2P 100 ~ 2570 RPM | ||||
Bàn xe dao | Chiều dài ,rộng bàn xe dao | 400mm (15.748 ") / 384mm (15.118") | ||
Hành trình xe dao ngang | 180mm (7 ") | |||
Hành trình ụ dao trên | 95mm (3,74) | |||
Ren và bước tiến | Ren hệ in Kinds/Range | 45 kinds / 2 ~ 72 TPI | ||
Ren hệ mét Kinds/Range | 39 kinds/ 0,2 ~ 14 mm | |||
Ren D.P Kinds/Range | 21 loại / 8 ~ 44 DP | |||
Ren M.P Kinds/Range | 18 loại / 0,3 ~ 3,5 MP | |||
Bước tiến dọc của máy | 0,05 ~ 1,7 (0,002 "~ 0,067") | |||
Bước tiến ngang của máy | 0,025 ~ 0,85 (0,001 "~ 0,034") | |||
Ụ chính | Đường kính ống trượt | Ø50mm (1.968 ") | ||
Hành trình ống trượt | 112 mm (4,5 ") | |||
Kiểu côn chống tâm | MT. Số 3 | |||
Động cơ | Motor trục chính của máy | OPT. 5HP 2P / 2,5HP 4P | ||
Motor bơm dầu của máy | 1/8 HP | |||
Thông số máy | Kích thước | Trọng lượng (Net / Gross) | 850 / 950kg | 1000 / 1120kg |
Chiều dài | 2000mm (78,8 ") | 2270mm (89,4 ") | ||
Chiều rộng x chiều cao | Rộng 965mm (38 ") x Cao 1900mm (74,8") | |||
Thông số kỹ thuật có thể thay đổi mà không cần thông báo
TRANG BỊ TIÊU CHUẨN
- Đĩa mâm cặp 7 "
- Chống tâm 3
- Chống tâm MT.3 với đầu carbide
- Áo côn trục chính MT.5
- Tấm chêm chân đế 6 chiếc
- Dụng cụ và hộp dụng cụ
- Hướng dẫn vận hành
- Bảo vệ giật gân dài đầy đủ
- Bộ xét dao và hộp đựng
- Bóng đèn halogen
PHỤ KIỆN TÙY CHỌN
- Mâm cặp 3 chấu 9″
- Mâm cặp 4 chấu 10″ 12. Lũy nét động
- Bộ lắp collet 5C 13. Mâm tiện 12″
- Collet 5C (hệ mét hoặc Inch 14. Đầu cặp mũi khoan và đuôi côn
- Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
- Bộ coppy thủy lực 16. Đèn làm việc Halogen
- Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
- Bộ tiện côn 18. Chốt cam tự động dừng
- Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
- Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
- Lũy nét tĩnh 21. Mâm đẩy tốc
Tất cả các vật đúc được thiết kế thích hợp và giảm rung động
- Các rãnh trượt được làm cứng và được mài đến tối thiểu. HS-70.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu đối với mô hình EVS
- Bàn máy rộng hơn giúp hấp thụ rung động.
HEADSTOCK
- Vỏ chống rung, không bị lệch.
- Bánh răng được làm cứng và nối đất MAAG hoặc REISHAUER.
HỘP BÁNH RĂNG
- Loại phổ thông cho phép nhiều loại ren inch, metric, MP, DP mà không cần thay đổi bánh răng.
BÀN XE DAO MÁY TIỆN
- Bánh xe R / H hoặc L / H có thể được cung cấp theo yêu cầu.
- Tích hợp điều khiển tự động cho các nguồn cấp dữ liệu dọc và chéo, tiến và lùi.
CƠ CẤU DI CHUYỂN VÀ TRƯỢT
- Thiết kế Anti-Float loại bỏ phản ứng dữ dội.
- Được trang bị trong đai ốc trượt chéo.
- Bộ ly hợp an toàn ở trục cấp liệu.
- Bôi trơn một lần trong toa và trượt trên cùng.
- Quay số kép cung cấp vít hệ thống inch.
- Chỉ hệ thống cung cấp số liệu quay số theo hệ mét.
TRỤC CHÍNH QUAY HẠNG NẶNG
- Được gia công từ thép hợp kim rèn, nền cứng và cân bằng động.
- Hỗ trợ ba điểm bởi độ chính xác cao cấp, con lăn côn và ổ bi của máy công cụ.
2. MÁY TIỆN VẠN NĂNG SunMaster RML SERIES

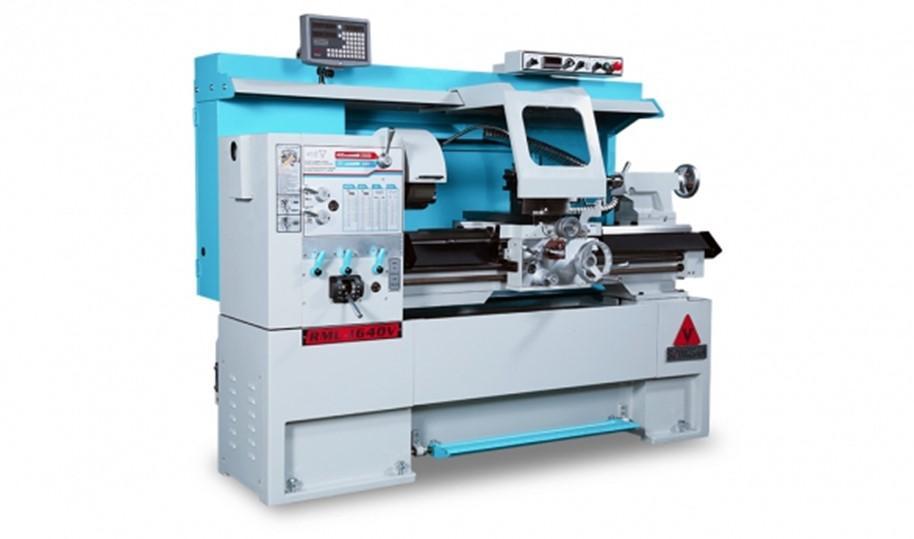

Máy tiện vạn năng SunMaster dòng RML
Máy tiện vạn năng SunMaster RML - 1430/1440/1460/1630/1640/1660
- Các mẫu xe EVS có hệ thống bôi trơn tự động tới đầu xe & bình chứa bên ngoài để làm mát dầu
- Tất cả các dòng với một chân đế vững chắc
- Tất cả các dòng có hộp số cấp dữ liệu đa năng và tấm chắn có thể đảo ngược
- Tất cả các dòng đáp ứng CE. (theo yêu cầu)
- Tất cả các mẫu có trục chính 52,5mm (2.066 "), ASA D1-6
THÔNG SỐ KỸ THUẬT
Các dòng máy | RML-1430 | RML-1440 | RML-1460 | RML-1630 | RML-1640 | RML-1660 | ||
Khả năng làm việc | Chiều cao tâm | 180mm (7,08 ") | 205mm (8,07 ") | |||||
Đường kính tiện qua băng máy | Ø360mm (14,17 ") | Ø410mm (16,14 ") | ||||||
Đường kính tiện qua hầu | - | Ø533mm (20,98 ") | - | Ø583mm (22,95 ") | ||||
Đường kính tiện qua bàn dao ngang | Ø212mm (8,35 ") | Ø262mm (10,3 ") | ||||||
Khoảng cách chống tâm | 800mm (31,5 ") | 1000mm (40 ") | 1500mm (60 ") | 800mm (31,5 ") | 1000mm (40 ") | 1500mm (60 ") | ||
Chiều rộng của băng máy | 260mm (10,236 ") | |||||||
Khoảng rộng hầu máy | - | 135mm (5,31 ") | 225mm (8,85 ") | - | 135mm (5,31 ") | 225mm (8,85 ") | ||
Đầu máy và | Kiểu trục chính,côn trong | D1-6 / A1-6 (tùy chọn), MT. Số 6 | ||||||
Côn lỗ trục chính | MT. MT số 6 x. Số 4 | |||||||
Trục chính | Ø52.5mm (2.066 ") | |||||||
Tốc độ trục chính: | 8 bước / 70 ~ 1800 RPM | |||||||
| ||||||||
OPT. | ||||||||
16 bước / 8P 40 ~ 1000 RPM | ||||||||
4P 80 ~ 2000 RPM | ||||||||
Bàn xe dao | Chiều dài ,rộng bàn xe dao | 513mm (20,19 ") / 412mm (16,22") | ||||||
Hành trình xe dao ngang | 220mm (8,6 ") | |||||||
Hành trình ụ dao trên | 125mm (4,92 ") | |||||||
Ren và bước tiến | Ren hệ in Kinds/Range | 45 kinds / 2 ~ 72 TPI | ||||||
Ren hệ mét Kinds/Range | 39 kinds / 0,2 ~ 14 mm | |||||||
Ren D.P Kinds/Range | 21 kinds / 8 ~ 44 DP | |||||||
Ren M.P Kinds/Range | 18 loại / 0,3 ~ 3,5 MP | |||||||
Bước tiến dọc của máy | 0,05 ~ 1,7 (0,002 "~ 0,067") | |||||||
Bước tiến ngang của máy | 0,025 ~ 0,85 (0,001 "~ 0,034") | |||||||
Ụ chống tâm | Đường kính ống trượt | Ø52mm (2.047 ") | ||||||
Hành trình ống trượt | 152 mm (6 ") | |||||||
Kiểu côn chống tâm | MT. Số 4 | |||||||
Động cơ | Motor trục chính của máy | 5HP4P OPT.5HP 4P / 2.5HP 8P | AC 3.7kW (5HP), Biến tần | |||||
Motor bơm dầu của máy | - | |||||||
Motor làm mát của máy | 1/8 HP | |||||||
Thông số máy | Trọng lượng (Net / Gross) | 1300kgs 1400kgs | 1350kg 1470kgs | 1450kgs 1610kgs | 1350kgs 1450kgs | 1400kgs 1520kgs | 1500kgs 1660kgs | |
Kích thước | Chiều dài | 2070mm (81,5 ") | 2270mm (89,4 ") | 2785mm (109,7 ") | 2070mm (81,5 ") | 2270mm (89,4 ") | 2785mm (109,7 ") | |
Chiều rộng x chiều cao | Rộng 1120mm (44,1 ") x Cao 1900mm (74,8") | |||||||
TRANG BỊ TIÊU CHUẨN
- Đĩa mâm cặp 9"
- Chống tâm 4
- Chống tâm MT.4 với đầu caibide
- Áo côn trục chính MT.6
- Tấm chêm chân đế 6 chiếc
- Dụng cụ và hộp dụng cụ
PHỤ KIỆN TÙY CHỌN
- Mâm cặp 3 chấu 9″
- Mâm cặp 4 chấu 10″ 12. Lũy nét động
- Bộ lắp collet 5C 13. Mâm tiện 12″
- Collet 5C (hệ mét hoặc inch) 14. Đầu cặp mũi khoan và đuôi côn
- Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
- Bộ coppy thủy lực 16. Đèn làm việc Halogen
- Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
- Bộ tiện côn 18. Chốt cam tự động dừng
- Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
- Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
- Lũy nét tĩnh 21. Mâm đẩy tốc
- Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.
- Các rãnh trượt được làm cứng và được mài đến tối thiểu. HS-70.
- Lớp phủ Turcite B giữa giường và toa xe.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu đối với mô hình EVS.
- Đế máy rộng hơn giúp hấp thụ rung động.
ĐIỀU KHIỂN ĐIỆN MÔ HÌNH EVS
- CE điện theo yêu cầu.
- Tủ điện được thiết kế kín, chống nước, bụi bẩn và các chất gây ô nhiễm khác xâm nhập.
- Một công tắc ngắt kết nối chính được cung cấp.
- Bơm điện 1 / 4HP để bôi trơn áp suất đầu nguồn.
- Kéo dài tuổi thọ của bánh răng và trục chính.
- Sự kết hợp của hệ thống bôi trơn cưỡng bức và hệ thống tắm dầu trong đầu máy.
TRỤC QUAY HẠNG NẶNG
- Được gia công từ thép hợp kim rèn, nền cứng và cân bằng động.
- Hỗ trợ ba điểm bởi độ chính xác cao cấp, con lăn côn và ổ bi của máy công cụ.
EVS HEADSTOCK
- Bôi trơn cưỡng bức cho tất cả các điểm chạy.
- Bánh răng và trục được làm cứng & mài.
- Chỉ báo hiển thị RPM LED giúp dễ dàng có được bề mặt không đổi tùy chọn.
- Bảng điều khiển điện tử nằm trên đầu xe, với bộ hiển thị RPM, núm điều chỉnh tốc độ điện, dừng khẩn cấp và nút ấn khởi động động cơ.
- Biến tốc vô cấp điện tử với biến tần động cơ AC.
- Hai dải tốc độ bánh răng gắn trên đầu cung cấp mô-men xoắn cao trong phạm vi thấp từ 20 đến 400 vòng/phút và trong phạm vi cao từ 400 đến 2500 vòng/phút
3. MÁY TIỆN VẠN NĂNG SunMaster TC SERIES

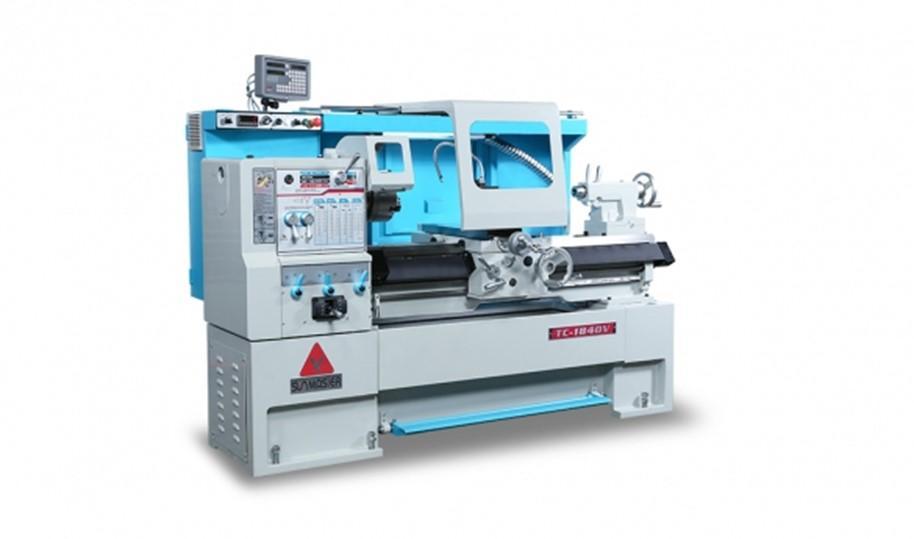

Máy tiện vạn năng SunMaster dòng TC Series
THÔNG SỐ KỸ THUẬT
CÁC DÒNG MÁY | TC-1640 | TC-1660 | TC-1840 | TC-1860 | ||
Khả năng làm việc | Chiều cao tâm | 205 mm (8,07 ") | 231 mm (9,09 ") | |||
Đường kính tiện qua băng máy | Ø410 mm (16,14 ") | Ø462 mm (18,18 ") | ||||
Đường kính tiện qua hầu | Ø620 mm (24,4 ") | Ø652 mm (25,66 ") | ||||
Đường kính tiện qua bàn dao ngang | Ø255 mm (10,04 ") | Ø305 mm (12 ") | ||||
Khoảng cách chống tâm | 1000 mm (40 ") | 1500 mm (60 ") | 1000 mm (40 ") | 1500 mm (60 ") | ||
Chiều rộng của băng máy | 305 mm (12 ") | |||||
Khoảng rộng hầu máy | 120 mm (4,72 ") | |||||
Đầu máy và | Kiểu trục chính,côn trong | D1-6 (std) / A2-6 (opt) | ||||
Côn lỗ trục chính | Ø70 mm (2,76 ") Côn 1 / 19,18 MT x SỐ 4 | |||||
Trục chính | Ø65 mm (2,55 ") | |||||
Tốc độ trục chính: |
| 12 bước / 36 ~ 1800 RPM | ||||
A | 36 | 50 | 70 | 105 | ||
B | 130 | 180 | 250 | 380 | ||
C | 620 | 900 | 1200 | 1800 | ||
Bàn xe dao | Chiều dài ,rộng bàn xe dao | 250 mm (9,84 ") | 260 mm (10,23 ") | 250 mm (9,84 ") | 260 mm (10,23 ") | |
Hành trình xe dao ngang | 155 mm (6,1 ") | |||||
Ren và bước tiến | Hành trình ụ dao trên | 45 kinds / 2 ~ 72 TPI | ||||
Ren hệ in Kinds/Range | 39 kinds/ 0,2 ~ 14 mm | |||||
Ren hệ mét Kinds/Range | 21 kinds/ 8 ~ 44 DP | |||||
Ren D.P Kinds/Range | 18 kinds/ 0,3 ~ 3,5 MP | |||||
Ren M.P Kinds/Range | 0,04 ~ 1,0 mm (0,0015 "~ 0,04") | |||||
Bước tiến dọc của máy | 0,02 ~ 0,5 mm (0,00075 "~ 0,02") | |||||
Ụ | Đường kính ống trượt | Ø59 mm (2.322 ") | ||||
Hành trình ống trượt | 127 mm (5 ") | |||||
Kiểu côn chống tâm | MT số 4 | |||||
Động cơ | Motor trục chính của máy | 5 HP (3,75 kW) | ||||
Motor bơm dầu của máy | - | |||||
Motor làm mát của máy | 1/8 HP (0,09375 kW) | |||||
Thông số máy | Trọng lượng xấp xỉ | MẠNG LƯỚI | 1600 kg | 1750 kg | 1650 kg | 1800 kg |
TỔNG | 1800 kg | 2000 kg | 1850 kg | 2050 kg | ||
Kích thước | Chiều dài | 2400 mm | 2900 mm | 2400 mm | 2900 mm | |
Chiều rộng x chiều cao | Rộng 1120 (44,1") x Cao 1900 mm (74,8") | |||||
TRANG BỊ TIÊU CHUẨN
- Đĩa mâm cặp 9"
- Chống tâm MT.4
- Chống tâm MT.4 với đầu carbide
- Áo côn trục chính MT.6
- Tấm chêm chân đế 6 chiếc
- Dụng cụ và hộp dụng cụ
PHỤ KIỆN TÙY CHỌN
- Mâm cặp 3 chấu 9″
- Mâm cặp 4 chấu 10″ 12. Lũy nét động
- Bộ lắp collet 5C 13. Mâm tiện 12″
- Collet 5C (hệ mét hoặc Inch 14. Đầu cặp mũi khoan và đuôi côn
- Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
- Bộ coppy thủy lực 16. Đèn làm việc Halogen
- Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
- Bộ tiện côn 18. Chốt cam tự động dừng
- Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
- Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
- Lũy nét tĩnh 21. Mâm đẩy tốc
- Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.
- Các rãnh trượt được làm cứng và được mài đến tối thiểu. HRC 48 - 55.
- Lớp phủ Turcite B giữa giường và toa xe.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- Bàn máy rộng hơn giúp hấp thụ rung động.
4. MÁY TIỆN VẠN NĂNG SunMaster FC SERIES

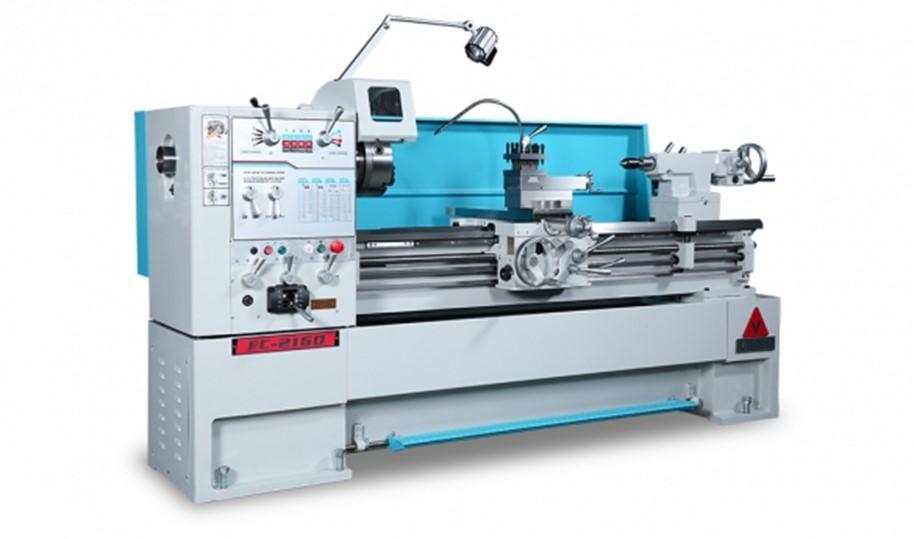

Máy tiện vạn năng SunMaster dòng FC
Máy tiện vạn năng SunMaster FC - 1640/1660/1840/1860/1880/22140/2160/12180
- Tất cả các dòng với một chân đế vững chắc
- Tất cả các dòng có hộp số cấp dữ liệu đa năng và tấm chắn có thể đảo ngược
- Tất cả các dòng đáp ứng CE. (theo yêu cầu)
- Tất cả các kiểu máy có trục chính 80mm (3,149 "), ASA D1-8
- Tất cả các dòng bàn dao ngang đều được làm cứng và nối đất để kéo dài tuổi thọ hoạt động
THÔNG SỐ KỸ THUẬT
CÁC DÒNG MÁY | FC-1640 | FC-1660 | FC-1840 | FC-1860 | FC-1880 | FC-2140 | FC-2160 | FC-2180 | |||
Khả năng làm việc | Chiều cao tâm | 205 mm (8,07 ") | 231 mm (9,05 ") | 271 mm (10,67 ") |
| ||||||
Đường kính tiện qua băng máy | 410 mm (16,14 ") | Ø462 mm (18,11 ") | Ø542 mm (21,34 ") |
| |||||||
Đường kính tiện qua hầu | 583 mm (22,95 ") | Ø650 mm (25,59 ") | Ø730 mm (28,74 ") |
| |||||||
Đường kính tiện qua bàn dao ngang | 262 mm (10,3 ") | Ø305 mm (12 ") | Ø387 mm (15,23 ") |
| |||||||
Khoảng cách chống tâm | 1000 mm (40 ") | 1500 mm (60 ") | 1000 mm (40 ") | 1500 mm (60 ") | 2200 mm (86,6 ") | 1000 mm (40 ") | 1500 mm (60 ") | 2200 mm (86,6 ") | |||
Chiều rộng của băng máy | 320mm (12,5 ") |
| |||||||||
| Kiểu trục chính, côn trong | D1-8 / A1-8 (tùy chọn), Ø85mm Côn 1 / 19,18 |
| ||||||||
Côn lỗ trục chính | Ø85mm Côn 1 / 19,18 x MT. Số 5 |
| |||||||||
Trục chính | Ø80mm (3,149 ") |
| |||||||||
Tốc độ trục chính: | 12 bước / |
| |||||||||
A | 26 | 40 | 60 | 90 | vòng / phút | ||||||
B | 105 | 145 | 205 | 305 | vòng / phút | ||||||
C | 510 | 715 | 1000 | 1500 | vòng / phút | ||||||
Bàn xe dao | Chiều dài ,rộng bàn xe dao | 250 mm (9,84 ") | 300 mm (11,81 ") |
| |||||||
Hành trình xe dao ngang | 150 mm (5,9 ") |
| |||||||||
Ren và bước ren | Hành trình ụ dao trên | 45 loại / 2 ~ 72 TPI. |
| ||||||||
Ren hệ in Kinds/Range | 39 loại / 0,2 ~ 14 mm |
| |||||||||
Ren hệ mét Kinds/Range | 21 loại / 8 ~ 44 DP |
| |||||||||
Ren D.P Kinds/Range | 18 loại / 0,3 ~ 3,5 MP |
| |||||||||
Ren M.P Kinds/Range | 0,04 ~ 1,0 (0,0015 "~ 0,04") |
| |||||||||
Bước tiến dọc của máy | 0,02 ~ 0,5 (0,00075 "~ 0,02") |
| |||||||||
Ụ | Đường kính ống trượt | Ø59 mm (2.322 ") | Ø68 mm (2,677 ") | Ø59 mm (2.322 ") | Ø68 mm (2,677 ") | ||||||
Hành trình ống trượt | 127 mm (5 ") | 153 mm (6 ") | 127 mm (5 ") | 153 mm (6 ") | |||||||
Kiểu côn chống tâm | MT. Số 4 |
| |||||||||
Động cơ | Trục chính | std. Lựa chọn 10 HP (7,5 kW). 12,5 HP (9,375 kW) |
| ||||||||
Motor bơm dầu của máy | N / A |
| |||||||||
Motor làm mát của máy | 1/8 HP |
| |||||||||
Thông số máy | Trọng lượng xấp xỉ | MẠNG LƯỚI | 1750kg | 1900kg | 1800kg | 1950kg | 2350kg | 1850kg | 2000kg | 2400kg | |
Kích thước đóng gói | TỔNG | 1950kg | 2150kg | 2000kg | 2200kg | 2650kg | 2050kg | 2250kg | 2700kg | ||
Chiều dài | 2400mm | 2900mm | 2400mm | 2900mm | 3700mm | 2400mm | 2900mm | 3700mm | |||
Chiều rộng x chiều cao | chiều rộng 1155 mm (45,5 ") X chiều cao 1900 mm (74,8") |
| |||||||||
PHỤ KIỆN TIÊU CHUẨN
Đĩa mâm cặp 10’’
Chống tâm MT5
Chống tâm MT4 với đầu carbide
Áo côn trục chính Ø85mm Côn 1 / 19,18
Tấm chêm trân đế 6 chiếc
Bộ dụng cụ và hộp đựng
Hướng dẫn vận hành
Bộ xét dao và hộp đựng
PHỤ KIỆN TÙY CHỌN
- Mâm cặp 3 chấu 9″
- Mâm cặp 4 chấu 10″ 12. Lũy nét động
- Bộ lắp collet 5C 13. Mâm tiện 12″
- Collet 5C (hệ mét hoặc Inch 14. Đầu cặp mũi khoan và đuôi côn
- Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
- Bộ coppy thủy lực 16. Đèn làm việc Halogen
- Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
- Bộ tiện côn 18. Chốt cam tự động dừng
- Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
- Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
- Lũy nét tĩnh 21. Mâm đẩy tốc
- Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.
- Các rãnh trượt được làm cứng và được mài đến tối thiểu. HRC48-55.
- Lớp phủ Turcite B giữa giường và toa xe.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- Đế máy rộng hơn giúp hấp thụ rung động.
- Động cơ trục chính loại Y-Δ được trang bị để đảm bảo khởi động và vận hành trơn tru.
HEADSTOCK
- Vỏ chống rung, không bị lệch.
- Bánh răng được làm cứng và nối đất MAAG hoặc REISHAUER.
HỘP BÁNH RĂNG
- Loại phổ thông cho phép nhiều loại ren inch, metric, MP, DP mà không cần thay đổi bánh răng.
BÀN XE DAO
- Bánh xe R / H hoặc L / H có thể được cung cấp theo yêu cầu.
- Tích hợp điều khiển tự động cho các nguồn cấp dữ liệu dọc và chéo, tiến và lùi.
VẬN CHUYỂN & TRƯỢT
- Bộ khử phản ứng ngược thiết kế Anti-Float được lắp trong đai ốc trượt chéo.
- Bộ ly hợp an toàn ở trục cấp liệu.
- Bôi trơn Oneshot trong toa và trượt trên cùng.
- Quay số kép cung cấp vít hệ thống inch.
- Chỉ hệ thống cung cấp số liệu quay số theo hệ mét.
CÁC TÍNH NĂNG AN TOÀN
- Bánh răng an toàn nylon trong chuyến tàu cuối.
- Chốt cắt trong trục vít.
TRỤC QUAY HẠNG NẶNG
- Được gia công từ thép hợp kim rèn, nền cứng và cân bằng động.
- Hỗ trợ ba điểm bởi độ chính xác cao cấp, con lăn côn và ổ bi của máy công cụ.
5. MÁY TIỆN VẠN NĂNG SunMaster CH SERIES

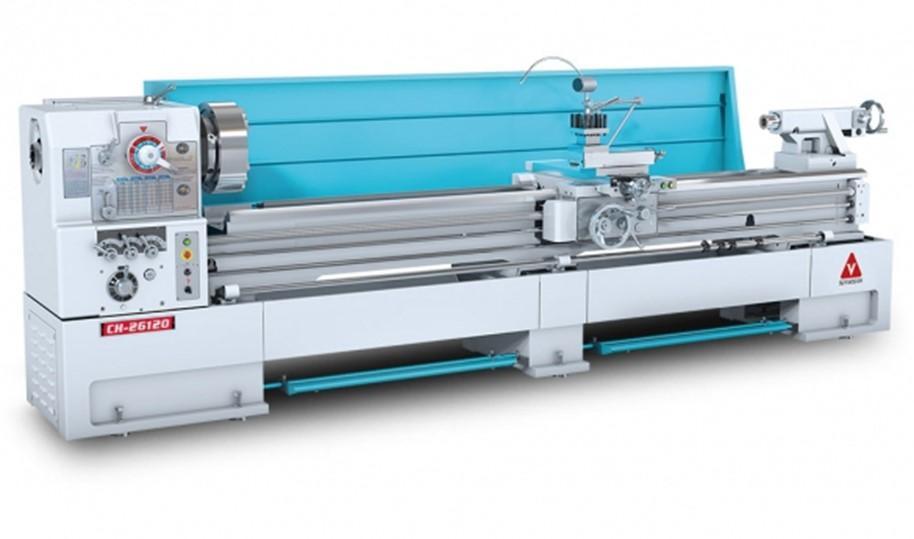

Máy tiện vạn năng SunMaster dòng CH
- CH-2260/2290/22120/22160/2220
- CH-2660/2690/26120/26160/26200
- CH-3060/3090/30120/30160/30200
THÔNG SỐ KỸ THUẬT
Bảng thông số kỹ thuật của máy tiện vạn năng dòng CH
CÁC DÒNG MÁY | CH-2260/2290/22120 | CH-2660/2690 / 26.120 | CH-3060/3090/30120 | ||||
Đường kính tiện qua băng máy | 560 mm (22 ") | 660 mm (26 ") | 760 mm (30 ") | ||||
Đường kính tiện qua hầu | Ø797 mm (31,37 ") | Ø892 mm (35,11 ") | Ø990 mm (38,97 ") | ||||
Đường kính tiện qua bàn dao ngang | Ø340 mm (13,38 ") | Ø445 mm (17,51 ") | Ø548 mm (21,57 ") | ||||
Khoảng rộng hầu máy | 270 mm (10,63 ") | ||||||
Khoảng cách chống tâm | 1500 mm (60 "), 2300 mm (90"), 3000 mm (120 "), 4000 mm (160"), 5000 mm (200 ") | ||||||
Chiều rộng của băng máy | 400 mm (15,75 ") | ||||||
Hành trình ụ dao trên | 228 mm (8,98 ") | ||||||
Hành trình xe dao ngang | 400 mm (15,75 ") | ||||||
Đầu máy và |
| ||||||
Kiểu trục chính | D1-11 | ||||||
Côn lỗ trục chính | MT # 7 x MT # 5 | ||||||
Trục chính | Φ104 mm (4.094 ") | ||||||
Tốc độ trục chính | 12 bước | ||||||
Dải tốc độ (60 Hz) | 4P: 13, 20, 30, 47, 70, 105, 150, 230, 340, 530, 800, 1200 RPM | ||||||
Ren và bước ren |
| ||||||
Ren hệ in Kinds/Range | 44 Loại / 2 ~ 72 TPI | ||||||
Ren hệ mét Kinds/Range | 39 Loại / 0,2 ~ 14 mm | ||||||
Đường kính của trục vít | Φ45 mm (1,77 ") | ||||||
Pitch of leadcrew | 4 TPI, P = 6 mm | ||||||
Bước tiến dọc của máy | Hệ mét: 0,035 ~ 0,98 mm / vòng quay; INCH: 0,0012 ~ 0,039 / vòng quay | ||||||
Bước tiến ngang của máy | Hệ mét: 0,011 ~ 0,296 mm / vòng quay; INCH: 0,0004 ~ 0,0117 / vòng quay | ||||||
Ụ |
| ||||||
Đường kính ống trượt | Φ80 mm (3,15 ") | ||||||
Hành trình ống trượt | 250 mm (10 ") | ||||||
Kiểu côn chống tâm | MT # 5 | ||||||
Động cơ |
| ||||||
Trục chính | Mã: 15 HP (11,25 kW) Lựa chọn: 20 HP (15 kW) | ||||||
Bơm nước làm mát | 1/8 HP | ||||||
Thông số máy |
| ||||||
Trọng lượng xấp xỉ | 60 " | 2860 | 2950 | ||||
Trọng lượng tịnh / kg) | 90 " | 3310 | 3400 | ||||
| 120 " | 3545 | 3635 | ||||
| 160 " | 4150 | 4240 | ||||
| 200 " | 4600 | 4690 | ||||
Kích thước | 3255 mm (128,14 ") / 4055 mm (159,64") / 4755 mm (187,2 ") / 5755 mm (226,57") / 6755 mm (265,94 ") | ||||||
Chiều rộng x chiều cao | Chiều rộng: 1150 mm (45,27 "); Chiều cao: 1700 mm (66,9") | ||||||
TRANG BỊ TIÊU CHUẨN
- Đĩa mâm cặp 12’’
- Chống tâm 5
- Chống tâm MT.5 với đầu caibide
- Áo côn trục chính MT#7*MT#5
- Tấm chêm chân đế 6 -10 chiếc
- Dụng cụ và hộp dụng cụ
- Hướng dẫn vận hành
- Bảo vệ giật gân dài đầy đủ
- Bộ xét dao và hộp đựng
- Bóng đèn haloge
PHỤ KIỆN TÙY CHỌN
- Mâm cặp 3 chấu 12”/16”
- Mâm cặp 4 chấu 16’/18” 12. Lũy nét động
- Bộ lắp collet 5C 13. Mâm tiện 12″
- Collet 5C (hệ mét hoặc Inch 14. Đầu cặp mũi khoan và đuôi côn
- Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
- Bộ coppy thủy lực 16. Đèn làm việc Halogen
- Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
- Bộ tiện côn 18. Chốt cam tự động dừng
- Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
- Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
- Lũy nét tĩnh 21. Mâm đẩy tốc
- Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.
- Các rãnh trượt được làm cứng và được mài đến tối thiểu. HRC48-55.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Đế máy rộng hơn giúp hấp thụ rung động.
- Động cơ trục chính loại Y-Δ được trang bị để đảm bảo khởi động và vận hành trơn tru.
- Bộ phân phối dầu có thể được điều chỉnh để bôi trơn các rãnh, rãnh trượt chéo, hoặc cả hai.
- Máy bơm bôi trơn cưỡng bức tự động và bằng tay cung cấp dầu cho các rãnh trượt và trượt ngang.
HEADSTOCK
- Bôi trơn cưỡng bức cho tất cả các điểm chạy.
- Vỏ đầu có tính năng giảm rung vượt trội và hiệu suất không bị biến dạng.
- Kết cấu đầu chắc chắn mang lại độ cứng và cắt nặng hơn.
- Tất cả các bánh răng và trục đều được mài cứng và chính xác.
HỘP SỐ ĐA NĂNG
- Hộp số loại phổ thông cung cấp nhiều loại ren inch & hệ mét mà không cần thay đổi bất kỳ hộp số nào để tăng tính tiện lợi.
- Bánh răng được làm cứng
- Dầu bôi trơn trong hộp bánh răng
TRỤC CHÍNH HẠNG NẶNG
- Trục chính loại camlock
- Được gia công chính xác từ thép hợp kim rèn, tôi cứng, nền chính xác và cân bằng động.
- Hỗ trợ ba điểm bởi con lăn côn và ổ bi có độ chính xác cao giúp loại bỏ tiếng kêu khi thực hiện cắt nặng.
BÀN XE DAO
- Hệ thống bôi trơn thủ công & tự động được trang bị để giữ cho các đường trượt và rãnh trượt được bôi trơn.
- Lựa chọn bánh xe bên phải hoặc bên trái.
- Một thiết bị bảo vệ quá tải được trang bị để tránh máy bị hư hỏng.
Ụ ĐỘNG
- Bút lông ở Ụ được chia theo thang inch / hệ mét.
- Nó có một rãnh tang cho ổ đĩa tích cực của dụng cụ.
- Ụ hai bước cung cấp hoạt động trơn tru.
Các bạn có thể tham khảo các dòng máy tiện vạn năng của chúng tôi ở đây:
- Máy tiện vạn năng Đài Loan: http://maycongcuachau.com.vn/may-tien-van-nang/may-tien-van-nang-dai-loan
- Máy tiện vạn năng : http://maycongcuachau.com.vn/may-tien-van-nang
- Máy tiện vạn năng Denver: http://maycongcuachau.com.vn/may-tien-van-nang-dai-loan/may-tien-van-nang-denver
