Máy tiện vạn năng/Máy tiện vạn năng Đài Loan/Máy tiện vạn năng Shunchuan

Cập nhật 7/07/2021

MÁY TIỆN VẠN NĂNG SHUNCHUAN TỐC ĐỘ THAY ĐỔI

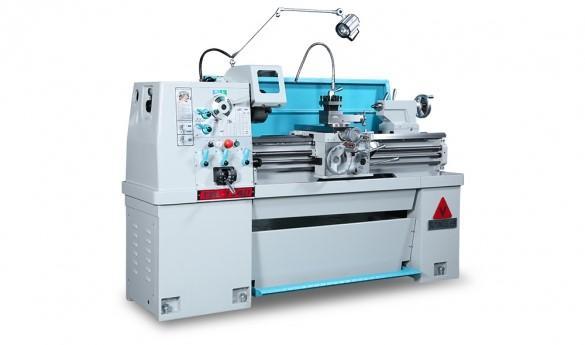

1. MÁY TIỆN VẠN NĂNG ERL-V SERIES

Máy tiện vạn năng dòng ERL-V

Máy tiện vạn năng Đài Loan ShunChuan ERL - 1330V / 1340V

• Tất cả các dòng có hệ thống bôi trơn bằng dầu để gắn đầu trục chính trục chính
• Tất cả các dòng đáp ứng tiêu chuẩn CE. (theo yêu cầu)
• Tất cả các kiểu máy có trục chính 40mm (1,57 "), ASA D1-4

THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật có thể thay đổi mà không cần thông báo

TRANG BỊ TIÊU CHUẨN

• Đĩa mâm cặp 7 "
• Chống tâm 3
• Chống tâm MT.3 với đầu caibide
• Áo côn trục chính MT.5
• Tấm chêm chân đế 6 chiếc
• Dụng cụ và hộp dụng cụ
• Hướng dẫn vận hành
• Bảo vệ giật gân dài đầy đủ
• Bộ xét dao và hộp đựng
• Bóng đèn halogen

PHỤ KIỆN TÙY CHỌN

1. Mâm cặp 3 chấu 7”
2. Mâm cặp 4 chấu 8”                            12. Lũy nét động
3. Bộ lắp collet 5C                                 13. Mâm tiện 12″
4. Collet 5C (hệ mét hoặc Inch               14. Đầu cặp mũi khoan và đuôi côn
5. Tấm che an toàn mâm cặp                 15. Chống tâm xoay MT.4
6. Bộ coppy thủy lực                              16. Đèn làm việc Halogen
7. Dụng cụ mài trên băng                       17. Bộ đổi dao nhanh
8. Bộ tiện côn                                        18. Chốt cam tự động dừng
9. Tủ điện chuẩn Châu Âu                       19. Hệ thống đọc số
10. Bảo vệ vít-me chuẩn châu Âu              20. Tấm che phôi cho máy
11. Lũy nét tĩnh                                       21. Mâm đẩy tốc

• Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.
• Các rãnh trượt được làm cứng và được mài đến tối thiểu. HS-70.
• Độ ồn cực thấp.
• Cung cấp bàn đạp phanh chân.
• Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
• CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu đối với mô hình EVS
• Đế máy rộng hơn giúp hấp thụ rung động.

HEADSTOCK

• Vỏ chống rung, không bị lệch.
• Bánh răng được làm cứng và nối đất MAAG hoặc REISHAUER.

HỘP BÁNH RĂNG

• Loại phổ dụng cho phép nhiều loại ren inch, metric, MP, DP mà không cần thay đổi bánh răng.

BÀN XE DAO

• Bánh xe R / H hoặc L / H có thể được cung cấp theo yêu cầu.
• Tích hợp điều khiển tự động cho các nguồn cấp dữ liệu dọc và chéo, tiến và lùi.

DI CHUYỂN & TRƯỢT

• Thiết kế Anti-Float loại bỏ phản ứng dữ dội.
• Được trang bị trong đai ốc trượt chéo.
• Bộ ly hợp an toàn ở trục cấp liệu.
• Bôi trơn một lần trong toa và trượt trên cùng.
• Quay số kép cung cấp vít hệ thống inch.
• Chỉ hệ thống cung cấp số liệu quay số theo hệ mét.

CÁC TÍNH NĂNG AN TOÀN

• Bánh răng an toàn nylon trong chuyến tàu cuối.
• Chốt cắt trong trục vít.

TRỤC QUAY HẠNG NẶNG

• Được gia công từ thép hợp kim rèn, nền cứng và cân bằng động.
• Hỗ trợ ba điểm bởi độ chính xác cao cấp, con lăn côn và ổ bi của máy công cụ.

2. MÁY TIỆN VẠN NĂNG RML-V SERIES

Máy tiện vạn năng Shunchuan dòng RML-V

Máy tiện vạn năng Shunchuan dòng RML - 1430V / 1440V / 1460V / 1630V / 1640V / 1660V

• Các mẫu xe EVS có hệ thống bôi trơn tự động tới đầu xe & bình chứa bên ngoài để làm mát dầu
• Tất cả các mô hình với một chân đế vững chắc
• Tất cả các mô hình có hộp số cấp dữ liệu đa năng và tấm chắn có thể đảo ngược
• Tất cả các mô hình đáp ứng theo tiêu chuẩn CE. (theo yêu cầu)
• Tất cả các mẫu có trục chính 52,5mm (2.066 "), ASA D1-6

THÔNG SỐ KỸ THUẬT

TRANG BỊ TIÊU CHUẨN

• Đĩa mâm cặp 9 "
• Chống tâm 4
• Chống tâm MT.4 với đầu caibide
• Áo côn trục chính MT.6
• Tấm chêm chân đế 6 chiếc
• Dụng cụ và hộp dụng cụ
• Hướng dẫn vận hành
• Bảo vệ giật gân dài đầy đủ
• Bộ xét dao và hộp đựng
• Bóng đèn halogen

PHỤ KIỆN TÙY CHỌN

1. Mâm cặp 3 chấu 9”
2. Mâm cặp 4 chấu 10” 12. Lũy nét động
3. Bộ lắp collet 5C 13. Mâm tiện 12″
4. Collet 5C (hệ mét hoặc Inch 14. Đầu cặp mũi khoan và đuôi côn
5. Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
6. Bộ coppy thủy lực 16. Đèn làm việc Halogen
7. Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
8. Bộ tiện côn 18. Chốt cam tự động dừng
9. Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
10. Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
11. Lũy nét tĩnh 21. Mâm đẩy tốc

• Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.
• Các rãnh trượt được làm cứng và được mài đến tối thiểu. HS-70.
• Lớp phủ Turcite B giữa giường và toa xe.
• Độ ồn cực thấp.
• Cung cấp bàn đạp phanh chân.
• Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
• CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu đối với mô hình EVS.
• Đế máy rộng hơn giúp hấp thụ rung động.

ĐIỀU KHIỂN ĐIỆN MÔ HÌNH EVS

• CE điện theo yêu cầu.
• Tủ điện được thiết kế kín, chống nước, bụi bẩn và các chất gây ô nhiễm khác xâm nhập.
• Một công tắc ngắt kết nối chính được cung cấp.
• Bơm điện 1 / 4HP để bôi trơn áp suất đầu nguồn.
• Kéo dài tuổi thọ của bánh răng và trục chính.
• Sự kết hợp của hệ thống bôi trơn cưỡng bức và hệ thống tắm dầu trong đầu máy.

TRỤC QUAY HẠNG NẶNG

• Được gia công từ thép hợp kim rèn, nền cứng và cân bằng động.
• Hỗ trợ ba điểm bởi độ chính xác cao cấp, con lăn côn và ổ bi của máy công cụ.

EVS HEADSTOCK

• Bôi trơn cưỡng bức cho tất cả các điểm chạy.
• Bánh răng và trục được làm cứng & mài.
• Chỉ báo hiển thị RPM LED giúp bạn dễ dàng có được bề mặt không đổi tùy chọn.
• Bảng điều khiển điện tử nằm trên đầu xe, với bộ hiển thị RPM, núm điều chỉnh tốc độ điện, dừng khẩn cấp và nút nhấn khởi động động cơ.
• Biến tốc vô cấp điện tử với biến tần động cơ AC.
• Hai dải tốc độ bánh răng gắn trên đầu cung cấp mô-men xoắn cao trong phạm vi thấp từ 20 đến 400 vòng / phút và trong phạm vi cao từ 400 đến 2500 vòng / phút

3. MÁY TIỆN VẠN NĂNG TC-V SERIES

Hình ảnh máy tiện vạn năng Shunchuan dòng TC-V

Máy tiện vạn năng Shunchuan dòng TC-V Series

THÔNG SỐ KỸ THUẬT

TRANG BỊ TIÊU CHUẨN

• Đĩa mâm cặp 9 "
• Chống tâm 4
• Chống tâm MT.4 với đầu caibide
• Áo côn trục chính MT.6
• Tấm chêm chân đế 6 chiếc
• Dụng cụ và hộp dụng cụ
• Hướng dẫn vận hành
• Bảo vệ giật gân dài đầy đủ
• Bộ xét dao và hộp đựng
• Bóng đèn halogen

PHỤ KIỆN TÙY CHỌN

1. Mâm cặp 3 chấu 9″
2. Mâm cặp 4 chấu 10″ 12. Lũy nét động
3. Bộ lắp collet 5C 13. Mâm tiện 12″
4. Collet 5C (hệ mét hoặc Inch 14. Đầu cặp mũi khoan và đuôi côn
5. Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
6. Bộ coppy thủy lực 16. Đèn làm việc Halogen
7. Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
8. Bộ tiện côn 18. Chốt cam tự động dừng
9. Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
10. Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
11. Lũy nét tĩnh 21. Mâm đẩy tốc

- Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.

- Các rãnh trượt được làm cứng và được mài đến tối thiểu. HRC 48 - 55.

- Lớp phủ Turcite B giữa giường và toa xe.

- Độ ồn cực thấp.

- Cung cấp bàn đạp phanh chân.

- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.

- Đế máy rộng hơn giúp hấp thụ rung động.

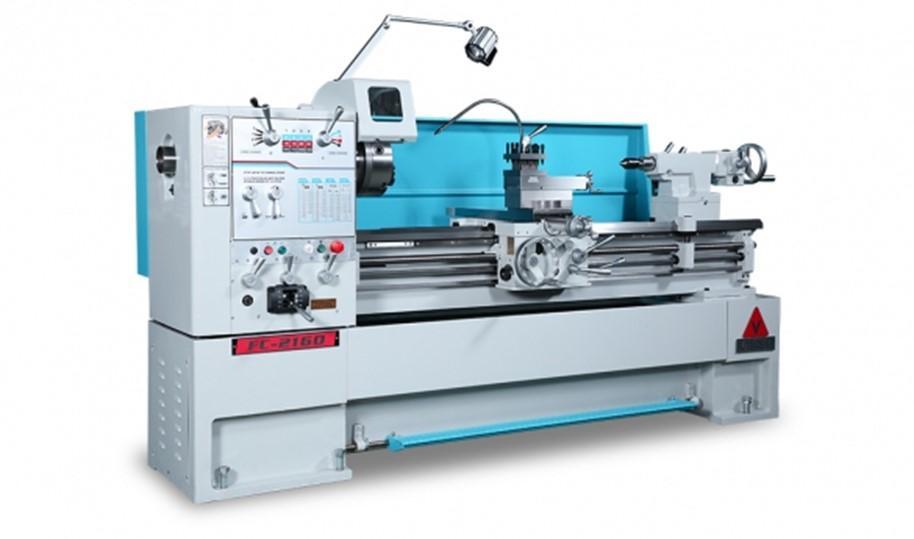

4. MÁY TIỆN VẠN NĂNG FC-V SERIES

Máy tiện vạn năng dòng FC-V

Máy tiện vạn năng Đài Loan Shunchuan FC - 1640V / 1660V / 1840V / 1860V / 1880V / 2140V / 2160V / 2180V

• Tất cả các mô hình với một chân đế vững chắc
• Tất cả các mô hình có hộp số cấp dữ liệu đa năng và bao che có thể đảo ngược
• Tất cả các mô hình đáp ứng theo tiêu chuẩn CE. (theo yêu cầu)
• Tất cả các kiểu máy có trục chính 80mm (3,149 "), ASA D1-8
• Tất cả các mô hình trượt chéo đều được làm cứng và nối đất để kéo dài tuổi thọ hoạt động

THÔNG SỐ KỸ THUẬT

TRANG BỊ TIÊU CHUẨN

• Đĩa mâm cặp 10 "
• Chống tâm 5
• Chống tâm MT.4 với đầu caibide
• Áo côn trục chính Ø85mm Côn 1 / 19,18
• Tấm chêm chân đế 6 chiếc
• Dụng cụ và hộp dụng cụ
• Hướng dẫn vận hành
• Bảo vệ giật gân dài đầy đủ
• Bộ xét dao và hộp đựng
• Bóng đèn halogen

PHỤ KIỆN TÙY CHỌN

1. Mâm cặp 3 chấu 12″
2. Mâm cặp 4 chấu 12″ 12. Lũy nét động
3. Bộ lắp collet 5C 13. Mâm tiện 14″
4. Collet 5C (hệ mét hoặc Inch 14. Đầu cặp mũi khoan và đuôi côn
5. Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
6. Bộ coppy thủy lực 16. Đèn làm việc Halogen
7. Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
8. Bộ tiện côn 18. Chốt cam tự động dừng
9. Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
10. Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
11. Lũy nét tĩnh 21. Mâm đẩy tốc

• Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.
• Các rãnh trượt được làm cứng và được mài đến tối thiểu. HRC48-55.
• Lớp phủ Turcite B giữa giường và toa xe.
• Độ ồn cực thấp.
• Cung cấp bàn đạp phanh chân.
• Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
• Đế máy rộng hơn giúp hấp thụ rung động.
• Động cơ trục chính loại Y-Δ được trang bị để đảm bảo khởi động và vận hành trơn tru.

HEADSTOCK

• Vỏ chống rung, không bị lệch.
• Bánh răng được làm cứng và nối đất MAAG hoặc REISHAUER.

HỘP BÁNH RĂNG

• Loại phổ dụng cho phép nhiều loại ren inch, metric, MP, DP mà không cần thay đổi bánh răng.

BÀN XE DAO

• Bánh xe R / H hoặc L / H có thể được cung cấp theo yêu cầu.
• Tích hợp điều khiển tự động cho các nguồn cấp dữ liệu dọc và chéo, tiến và lùi.

DI CHUYỂN & TRƯỢT

• Bộ khử phản ứng ngược thiết kế Anti-Float được lắp trong đai ốc trượt chéo.
• Bộ ly hợp an toàn ở trục cấp liệu.
• Bôi trơn Oneshot trong toa và trượt trên cùng.
• Quay số kép cung cấp vít hệ thống inch.
• Chỉ hệ thống cung cấp số liệu quay số theo hệ mét.

CÁC TÍNH NĂNG AN TOÀN

• Bánh răng an toàn nylon trong chuyến tàu cuối.
• Chốt cắt trong trục vít.

TRỤC QUAY HẠNG NẶNG

• Được gia công từ thép hợp kim rèn, nền cứng và cân bằng động.
• Hỗ trợ ba điểm bởi độ chính xác cao cấp, con lăn côn và ổ bi của máy công cụ.

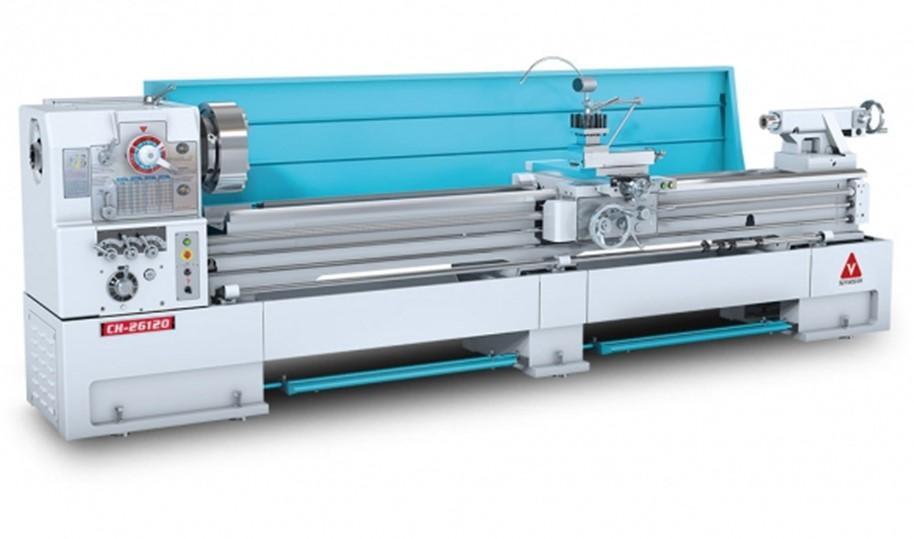

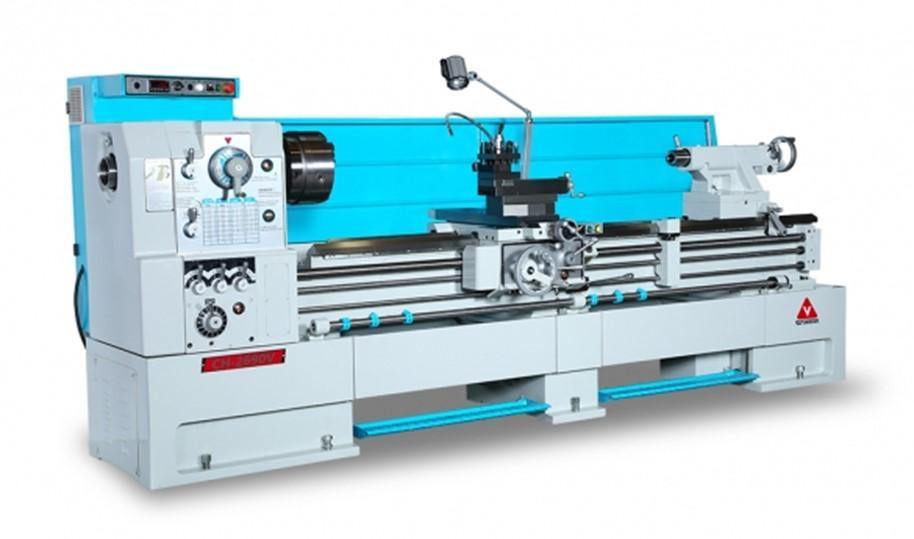

5. MÁY TIỆN VẠN NĂNG CH-V SERIES

Máy tiện vạn năng Shunchuan dòng CH-V

Máy tiện vạn năng Đài Loan Shuanchuan dòng CH-V bao gồm

• CH-2260V / 2290V / 22120V 22160V / 22200V
• CH-2660V / 2690V / 26120V 26160V / 26200V
• CH-3060V / 3090V / 30120V 30160V / 30200V

THÔNG SỐ KỸ THUẬT

TRANG BỊ TIÊU CHUẨN

• Đĩa mâm cặp 12 "
• Chống tâm 5
• Chống tâm MT.5với đầu caibide
• Áo côn trục chính MT#7 * MT#5
• Tấm chêm chân đế 6 chiếc
• Dụng cụ và hộp dụng cụ
• Hướng dẫn vận hành
• Bảo vệ giật gân dài đầy đủ
• Bộ xét dao và hộp đựng
• Bóng đèn halogen

PHỤ KIỆN TÙY CHỌN

1. Mâm cặp 3 chấu 12″/16”
2. Mâm cặp 4 chấu 16”/18” 12. Lũy nét động
3. Bộ lắp collet 5C 13. Mâm tiện 20″
4. Collet 5C (hệ mét hoặc Inch 14. Đầu cặp mũi khoan và đuôi côn
5. Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
6. Bộ coppy thủy lực 16. Đèn làm việc Halogen
7. Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
8. Bộ tiện côn 18. Chốt cam tự động dừng
9. Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
10. Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
11. Lũy nét tĩnh 21. Mâm đẩy tốc

• Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.
• Các rãnh trượt được làm cứng và được mài đến tối thiểu. HRC48-55.
• Độ ồn cực thấp.
• Cung cấp bàn đạp phanh chân.
• Đế máy rộng hơn giúp hấp thụ rung động.
• Động cơ trục chính loại Y-Δ được trang bị để đảm bảo khởi động và vận hành trơn tru.
• Bộ phân phối dầu có thể được điều chỉnh để bôi trơn các rãnh, rãnh trượt chéo, hoặc cả hai.
• Máy bơm bôi trơn cưỡng bức tự động và bằng tay cung cấp dầu cho các rãnh trượt và trượt ngang.

HEADSTOCK

• Bôi trơn cưỡng bức cho tất cả các điểm chạy.
• Vỏ đầu có tính năng giảm rung vượt trội và hiệu suất không bị biến dạng.
• Kết cấu đầu chắc chắn mang lại độ cứng và cắt nặng hơn.
• Tất cả các bánh răng và trục đều được mài cứng và chính xác.

HỘP SỐ ĐA NĂNG

• Hộp số loại phổ thông cung cấp nhiều loại ren inch & hệ mét mà không cần thay đổi bất kỳ hộp số nào để tăng tính tiện lợi.
• Bánh răng được làm cứng
• Dầu bôi trơn trong hộp bánh răng

TRỤC CHÍNH HẠNG NẶNG

• Trục chính loại camlock
• Được gia công chính xác từ thép hợp kim rèn, tôi cứng, nền chính xác và cân bằng động.
• Hỗ trợ ba điểm bởi con lăn côn và ổ bi có độ chính xác cao giúp loại bỏ tiếng kêu khi thực hiện cắt nặng.

BÀN XE DAO

• Hệ thống bôi trơn thủ công & tự động được trang bị để giữ cho các đường trượt và rãnh trượt được bôi trơn.
• Lựa chọn bánh xe bên phải hoặc bên trái.
• Một thiết bị bảo vệ quá tải được trang bị để tránh máy bị hư hỏng.

Ụ ĐỘNG

• Bước tiến ở ụ động được chia theo thang inch / hệ mét.
• Nó có một rãnh tang cho ổ đĩa tích cực của dụng cụ.
