MÁY TIỆN ĐẦU RĂNG, MÁY TIỆN VẠN NĂNG SHUNCHUAN RML series
Là dòng máy tiện vạn năng Đài Loan cỡ trung, có tận 6 dòng cho khách hàng lựa chọn. Chất lượng sản phẩm được đánh giá cao đồng thời đi kèm là giá thành ở mức tương đối, đáng để đầu tư.

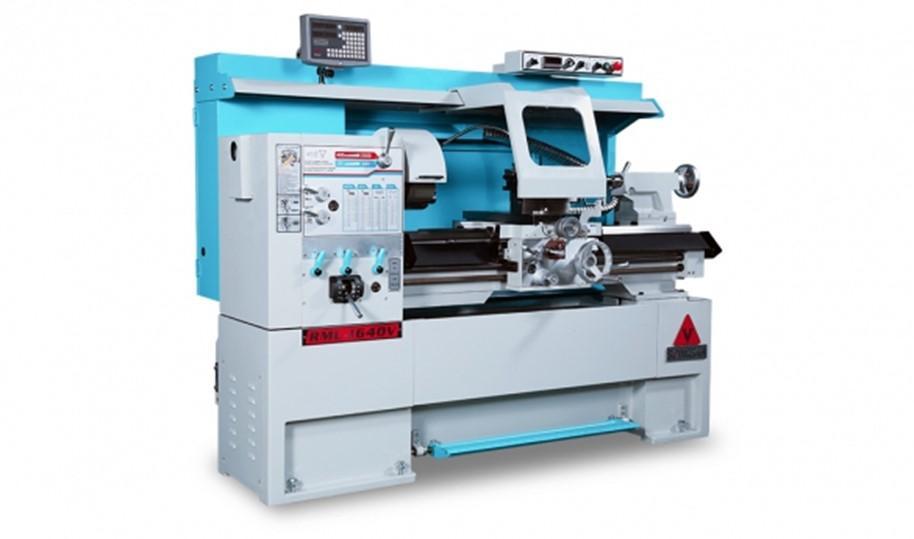

Hình ảnh máy tiện vạn năng dòng RML series
Gồm các series: RML - 1430/1440/1460/1630/1640/1660
ĐẶC TÍNH KỸ THUẬT
- Các models EVS có hệ thống bôi trơn tự động tới ụ trục chính & bình chứa bên ngoài để làm mát dầu
- Tất cả các models cấu tạo với chân đế liền khối vững chắc
- Tất cả các models có hộp số đa năng và hộp bao xe dao có thể đảo chiều
- Tất cả các models đáp ứng tiêu chuẩn CE. (theo yêu cầu)
- Tất cả các models có lỗ trục chính 52,5mm (2.066 "), kiểu đầu trục chính ASA D1-6
THÔNG SỐ KỸ THUẬT
CÁC DÒNG MÁY | RML-1430 | RML-1440 | RML-1460 | RML-1630 | RML-1640 | RML-1660 | ||
Khả năng làm việc | Chiều cao tâm | 180mm (7,08 ") | 205mm (8,07 ") | |||||
Đường kính tiện qua băng máy | Ø360mm (14,17 ") | Ø410mm (16,14 ") | ||||||
Đường kính tiện qua hầu | - | Ø533mm (20,98 ") | - | Ø583mm (22,95 ") | ||||
Đường kính tiện qua bàn dao ngang | Ø212mm (8,35 ") | Ø262mm (10,3 ") | ||||||
Khoảng cách chống tâm | 800mm (31,5 ") | 1000mm (40 ") | 1500mm (60 ") | 800mm (31,5 ") | 1000mm (40 ") | 1500mm (60 ") | ||
Chiều rộng của băng máy | 260mm (10,236 ") | |||||||
Khoảng rộng hầu máy | - | 135mm (5,31 ") | 225mm (8,85 ") | - | 135mm (5,31 ") | 225mm (8,85 ") | ||
Ụ trục chính và | Kiểu trục chính,côn trong | D1-6 / A1-6 (tùy chọn), MT. Số 6 | ||||||
Côn lỗ trục chính | MT. No.6 x MT. No.4 | |||||||
Trục chính | Ø52.5mm (2.066 ") | |||||||
Tốc độ trục chính: | 8 cấp / 70 ~ 1800 RPM | |||||||
| ||||||||
OPT. | ||||||||
16 cấp / 8P 40 ~ 1000 RPM | ||||||||
4P 80 ~ 2000 RPM | ||||||||
Bàn xe dao | Chiều dài/ rộng bàn xe dao | 513mm (20,19 ") / 412mm (16,22") | ||||||
Hành trình xe dao ngang | 220mm (8,6 ") | |||||||
Hành trình ụ dao trên | 125mm (4,92 ") | |||||||
Ren và bước tiến | Ren hệ inch số loại/ phạm vi | 45 loại / 2 ~ 72 TPI | ||||||
Ren hệ mét số loại/ phạm vi | 39 loại / 0,2 ~ 14 mm | |||||||
Ren D.P số loại/ phạm vi | 21 loại / 8 ~ 44 DP | |||||||
Ren M.P số loại/ phạm vi | 18 loại / 0,3 ~ 3,5 MP | |||||||
Bước tiến dọc của máy | 0,05 ~ 1,7 (0,002 "~ 0,067") | |||||||
Bước tiến ngang của máy | 0,025 ~ 0,85 (0,001 "~ 0,034") | |||||||
Ụ chống tâm | Đường kính nòng ụ động | Ø52mm (2.047 ") | ||||||
Hành trình nòng ụ động | 152 mm (6 ") | |||||||
Kiểu côn chống tâm | MT. No.4 | |||||||
Động cơ | Trục chính | 5HP4P OPT.5HP 4P / 2.5HP 8P | AC 3.7kW (5HP), Biến tần | |||||
Bơm dầu | - | |||||||
Làm mát máy | 1 / 8HP | |||||||
Thông số chung | Trọng lượng (tịnh / đóng gói) | 1300kgs 1400kgs | 1350kg 1470kgs | 1450kgs 1610kgs | 1350kgs 1450kgs | 1400kgs 1520kgs | 1500kgs 1660kgs | |
Kích thước | Chiều dài | 2070mm (81,5 ") | 2270mm (89,4 ") | 2785mm (109,7 ") | 2070mm (81,5 ") | 2270mm (89,4 ") | 2785mm (109,7 ") | |
Chiều rộng x chiều cao | Rộng 1120mm (44,1 ") x Cao 1900mm (74,8") |
PHỤ KIỆN TIÊU CHUẨN
- Tấm gá mâm cặp 9 "
- Mũi tâm chết MT.4
- Mũi tâm chết MT.4 với đầu carbide
- Áo côn trục chính MT.6
- Tấm chêm chân đế thăng bằng máy: 6 chiếc
- Dụng cụ và hộp dụng cụ
- Hướng dẫn vận hành và danh mục đóng gói
- Che phủ chống bắn tóe toàn chiều dài băng máy
- Đèn halogen
PHỤ KIỆN TÙY CHỌN
![]() | ![]() |
Mâm cặp 3 chấu 9" + Mâm cặp 4 chấu 10" | Bộ collet 5C
|
![]() | ![]() |
Mâm truyền động và tốc | Che phủ an toàn mâm cặp |
![]() | ![]() |
Hệ thống điện tiêu chuẩn CE | Mâm phẳng 12" |
![]() | ![]() |
Bộ thước và hiển thị số | Bộ dừng xe dao |
![]() | ![]() |
Bầu kẹp mũi khoan và trục côn | Mũi tâm quay MT.4
|
![]() | ![]() |
Đồ gá tiện côn
| Luy nét tĩnh với đầu bi
|
![]() | ![]() |
Luy nét động gắn bạc đồng | Đài dao thay nhanh |
CÁC ĐẶC TÍNH KHÁC
- Tất cả các chi tiết đúc được ổn định hoàn hảo với việc thường hóa khử ứng suất dư
- Băng máy được nhiệt luyện và mài đến tối thiểu đạt HS-70.
- Phủ lớp Turcit B giữa băng máy và xe dao
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu đối với model EVS
- Băng máy rộng hơn giúp hấp thụ rung động tốt hơn.
ĐIỀU KHIỂN ĐIỆN MODEL EVS
- Lắp theo tiêu chuẩn điện CE theo yêu cầu.
- Tủ điện được thiết kế kín, chống nước, bụi bẩn và các chất gây ô nhiễm khác xâm nhập.
- Một công tắc ngắt kết nối chính được cung cấp.
- Bơm điện 1/4HP để tạo áp suất bôi trơn ụ trục chính.
- Kéo dài tuổi thọ của bánh răng và trục chính.
- Sự kết hợp của hệ thống bôi trơn cưỡng bức và hệ thống tắm dầu trong ụ trục chính.
TRỤC CHÍNH CHỊU TẢI NẶNG
- Được gia công từ thép hợp kim rèn, nhiệt luyện cứng và mài, cân bằng động.
- Sử dụng vòng bi đỡ ba điểm độ chính xác cao gồm ổ bi côn và ổ bi cầu của máy công cụ.
Ụ TRỤC CHÍNH EVS
- Bôi trơn cưỡng bức cho tất cả các điểm chạy
- Bánh răng và trục được tôi cứng & mài
- Chỉ báo hiển thị tốc độ vòng quay RPM bằng LED giúp dễ dàng có được bề mặt không đổi (tùy chọn)
- Bảng điều khiển điện tử nằm trên ụ trục chính, với bộ hiển thị tốc độ vòng quay RPM, núm điều chỉnh tốc độ, dừng khẩn cấp và nút ấn khởi động động cơ
- Biến đổi tốc độ vô cấp điện tử với biến tần động cơ AC
- Ụ trục chính có hai dải tốc độ bánh răng cung cấp mô-men xoắn cao trong phạm vi thấp từ 20 đến 400 vòng/phút và trong phạm vi cao từ 400 đến 2500 vòng/phút
