Giới thiệu về dòng máy tiện vạn năng Shunchuan
Là dòng máy tiện vạn năng Đài Loan tốc độ thay đổi cỡ lớn, sản phẩm chất lượng cao đồng thời đi kèm là giá thành ở mức ổn định, đáng để đầu tư.

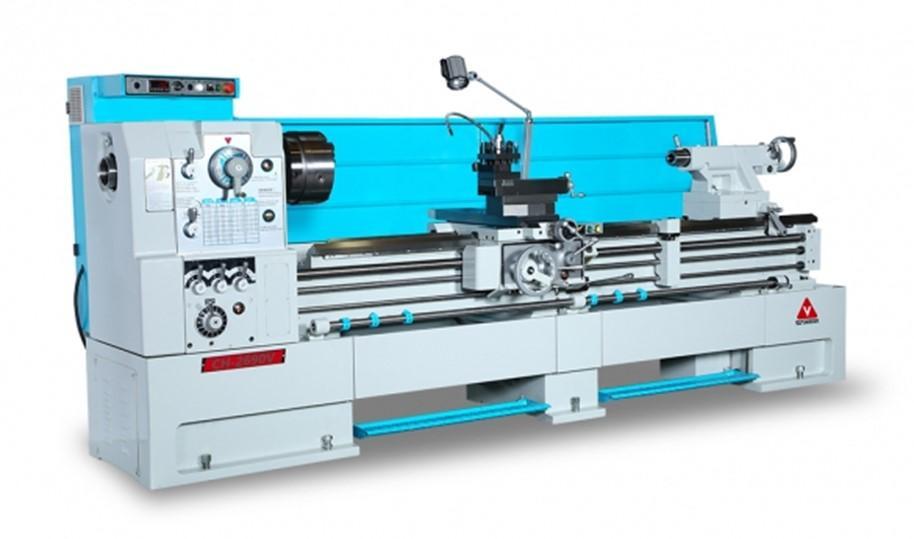

Hình ảnh máy tiện vạn năng Shunchuan dòng CH-V
Bao gồm 3 kiểu dòng máy:
- CH-2260V/2290V/22120V/22160V/22220V
- CH-2660V/2690V/26120V/26160V/26200V
- CH-3060V/3090V/30120V/30160V/30200V
Thông số kỹ thuật máy
Bảng thông số kỹ thuật của máy tiện dòng CH-V:
MODELS | CH-2260V / 2290V / 22120V | CH-2660V / 2690V / 26120V | CH-3060V / 3090V / 30120V | |||||
Khả năng làm việc | Đường kính tiện qua băng máy | 560 mm (22 ") | 660 mm (26 ") | 760 mm (30 ") | ||||
Đường kính tiện qua hầu | Ø797 mm (31,37 ") | Ø892 mm (35,11 ") | Ø990 mm (38,97 ") | |||||
Đường kính tiện qua bàn dao ngang | Ø340 mm (13,38 ") | Ø445 mm (17,51 ") | Ø548 mm (21,57 ") | |||||
Khoảng rộng hầu máy | 270 mm (10,63 ") | |||||||
Khoảng cách chống tâm | 1500 mm (60"), 2300 mm (90"), 3000 mm (120"), 4000 mm (160"), 5000 mm (200") | |||||||
Chiều rộng của băng máy | 400 mm (15,75 ") | |||||||
Hành trình xe dao ngang | 228 mm (8,98") | |||||||
Hành trình ụ dao trên | 400 mm (15,75") | |||||||
Ụ trục chính, Trục chính | Kiểu trục chính | D1-11 | ||||||
Côn lỗ trục chính | MT # 7 x MT # 5 | |||||||
Trục chính | Ø104 mm (4.094") | |||||||
Tốc độ trục chính | 4 bước | |||||||
Dải tốc độ (60 Hz) | N1: 20 ~ 109 vòng / phút; N2: 45 ~ 240 vòng / phút; N3: 140 ~ 740 vòng / phút; N4: 310 ~ 1600 vòng / phút | |||||||
Ren, bước ren | Ren hệ Inch số loại/phạm vi | 44 Loại / 2 ~ 72 TPI | ||||||
Ren hệ Mét số loại/phạm vi | 39 Loại / 0,2 ~ 14 mm | |||||||
Ren D.P số loại/phạm vi | Ø45 mm (1,77 ") | |||||||
Ren M.P số loại/phạm vi | 4 TPI, P = 6 mm | |||||||
Bước tiến dọc của máy | Hệ mét: 0,035 ~ 0,98 mm / vòng quay; INCH: 0,0012 ~ 0,039 / vòng quay | |||||||
Bước tiến ngang của máy | Hệ mét: 0,011 ~ 0,296 mm / vòng quay; INCH: 0,0004 ~ 0,0117 / vòng quay | |||||||
Ụ động | Đường kính ụ động | Ø80 mm (3,15 ") | ||||||
Hành trình ụ động | 250 mm (10 ") | |||||||
Kiểu côn chống tâm | MT # 5 | |||||||
Động cơ | Trục chính | Động cơ 15 HP (11,25 kW) + Biến tần 20 HP (15 kW) | ||||||
Bơm nước làm mát | 1/8 HP | |||||||
Thông số máy | Trọng lượng xấp xỉ | 60 " | 2860 | 2950 | 3040 | |||
Trọng lượng tịnh / kg) | 90 " | 3310 | 3400 | 3490 | ||||
| 120 " | 3545 | 3635 | 3725 | ||||
| 160 " | 4150 | 4240 | 4330 | ||||
| 200 " | 4600 | 4690 | 4780 | ||||
| Chiều dài kích thước đóng gói | 3255 mm (128,14 ") / 4055 mm (159,64") / 4755 mm (187,2 ") / 5755 mm (226,57") / 6755 mm (265,94 ") | ||||||
Chiều rộng x chiều cao | Chiều rộng: 1150 mm (45,27 "); Chiều cao: 1700 mm (66,9") | |||||||
Trang bị tiêu chuẩn
- Tấm gá mâm cặp 12’’
- Chống tâm 5
- Chống tâm MT.5 với đầu carbide
- Áo côn trục chính MT.7 và MT.5
- Tấm chêm chân đế thăng bằng máy: 6 -10 chiếc
- Dụng cụ và hộp dụng cụ
- Hướng dẫn vận hành và danh mục đóng gói
- Che phủ chống bắn tóe chiều dài máy
- Đèn halogen
Phụ kiện tùy chọn
 |  |
Mâm cặp 3 chấu 12”/16” | Bộ lắp collet 5C |
| |  |
Mâm cặp 4 chấu 16’/18” | Tấm che phủ an toàn mâm cặp |
 |  |
Hệ thống điện tiêu chuẩn CE | Mâm phẳng 12" |
 |  |
Bộ thước và hiển thị số | Bộ dừng xe dao |
 |  |
Bầu kẹp mũi khoan và trục côn | Mũi tâm quay MT.3 |
 |  |
Đồ gá tiện côn | Luy nét tĩnh với đầu bi |
 |  |
Luy nét động gắn bạc đồng | Đài dao thay nhanh |
 |
|
Che phủ bảo vệ vít dẫn theo tiêu chuẩn CE |
|
Các đặc tính chính của máy
- Tất cả các chi tiết đúc được ổn định hoàn hảo với việc thường hóa khử ứng suất dư
- Băng máy được nhiệt luyện và mài đến tối thiểu đạt HS-70.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu đối với model EVS
- Băng máy rộng hơn giúp hấp thụ rung động tốt hơn.
Ụ TRỤC CHÍNH
- Bôi trơn cưỡng bức cho tất cả các điểm chạy.
- Vỏ đầu có tính năng giảm rung vượt trội và hiệu suất không bị biến dạng.
- Kết cấu ụ chắc chắn mang lại độ cứng và cắt khỏe hơn.
- Tất cả các bánh răng và trục đều được mài cứng với độ chính xác cao.
HỘP SỐ ĐA NĂNG
- Hộp số loại phổ thông cung cấp nhiều loại ren inch & hệ mét mà không cần thay đổi bất kỳ hộp số nào để tăng tính tiện lợi.
- Bánh răng được làm cứng
- Dầu bôi trơn trong hộp bánh răng
BÀN XE DAO
- Hệ thống bôi trơn thủ công & tự động được trang bị để giữ cho các đường trượt và rãnh trượt được bôi trơn.
- Lựa chọn bánh xe bên phải hoặc bên trái.
- Một thiết bị bảo vệ quá tải được trang bị để tránh máy bị hư hỏng.
XE DAO VÀ ĐƯỜNG TRƯỢT
- Thiết kế Anti-Float loại bỏ khe hở.
- Được trang bị trong đai ốc trượt ngang.
- Bộ ly hợp an toàn ở trục tiến dao.
- Bôi trơn một lần trong xe dao và trượt trên cùng.
- Sử dụng vít hệ inch quay kép.
- Duy nhất hệ mét được cung cấp quay theo hệ mét.
TRỤC CHÍNH TRUYỀN ĐỘNG
- Trục chính loại camlock
- Được gia công chính xác từ thép hợp kim rèn, tôi cứng, nền chính xác và cân bằng động.
- Hỗ trợ ba điểm bởi con lăn côn và ổ bi có độ chính xác cao giúp loại bỏ tiếng kêu khi thực hiện cắt nặng.
Ụ ĐỘNG
- Hệ thống thước ở ụ động được chia theo thang inch / hệ mét.
- Nó có một rãnh tang cho ổ đĩa chính của dụng cụ.
- Ụ hai bước cung cấp hoạt động mượt mà hơn.
