TRANG CHỦ / MÁY TIỆN VẠN NĂNG/ MÁY TIỆN VẠN NĂNG ĐÀI LOAN/MÁY TIỆN VẠN NĂNG DENVER
Cập nhật 17/06/2021
"Các dòng máy tiện vạn năng Đài Loan đang cung cấp, click tại đây"

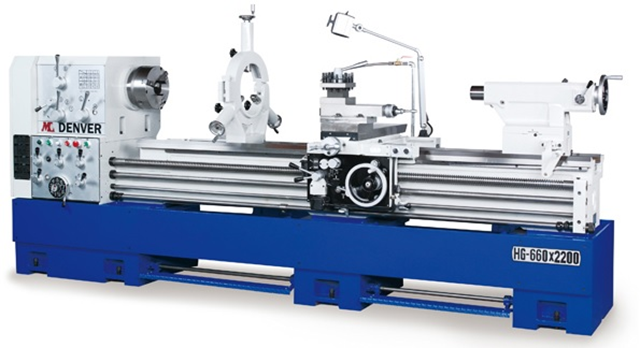

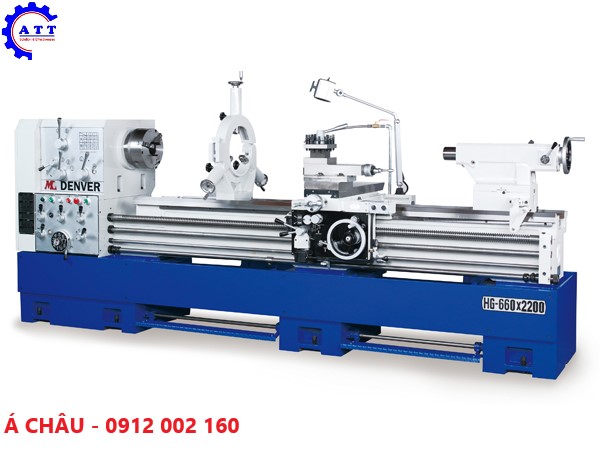

Máy tiện vạn năng hiệu Denver model HG-660/760/800/840 với các chiều dài chống tâm 1200, 1700, 2200, 3200, 4200, 5000 xuất xứ Đài Loan là máy tiện vạn năng hạng nặng chính xác để gia công chi tiết lớn, dễ thao tác, độ bền cao, làm việc ổn định và công suất lớn, ứng dụng tốt để tiện khuôn, bánh răng, trục...
Máy tiện vạn năng HG-660/760/800/840 là máy tiện vạn năng điều chỉnh tốc độ 12 cấp có đường kính tiện 660/760/800/840 mm, chiều dài chống tâm lên đến 5000mm. Bánh răng và trục chính được chế tạo từ thép hợp kim chất lượng cao đã qua xử lý, đường kính lỗ trục chính 80mm hoặc 105mm, được mài chính xác để đảm bảo độ cứng và độ bền cao.
1. Tính năng thiết kế của máy
- Được thiết kế để gia công công suất lớn; bệ máy này được chế tạo từ gang đúc Mechanite chất lượng cao và thiết kế kết cấu cứng vững, tăng khả năng tải và ổn định trong quá trình gia công.
- Sử dụng hộp số metric / inch để tiện ren inch, metric, DP, MP, và nhiều kiểu ren khác, mọi chức năng thực hiện được mà không phải thay bánh răng, dải tiện ren rộng và hoàn chỉnh, dễ thao tác để nâng cao hiệu quả sản xuất.
- Cung cấp dầu bôi trơn với thiết bị an toàn được sử dụng để kéo dài tuổi thọ và độ chính xác.
- Các bánh răng trong đầu và trục chính được làm cứng và chính xác.
- Băng máy và các bộ phận liên quan được xử lí nhiệt và gia công tỉ mỉ tăng tuổi thọ máy.
- Vít dẫn hướng cho ăn chéo 2 điểm hỗ trợ cho việc cắt nặng.
- Chiều dài chân phanh an toàn.
2. Thông số kỹ thuật
Click vào đây để xem thông tin chi tiết
Các thông số cơ bản của máy:
Máy tiện vạn năng dòng HG | HG-660/760/800/840 | ||||
1200 | 1700 | 2200 | 3200 | 4200 (+…) | |
Đường kính tiện qua hầu | 930mm (36,61 ") 1030 (40,55") 1070 (42,13 ") 1110 (43,7") | ||||
Đường kính tiện qua băng máy | 660mm (25,98 ") 760 (29,92") 800 (31,5 ") 840 (33") | ||||
Đường kính tiện qua bàn xe dao | 400mm (15,75 ") 500 (19,69") 540 (21,26 ") 580 (22,83") | ||||
Khoảng cách chống tâm | 1170mm | 1670mm | 2170mm | 3170mm | 4170mm |
Công suất Motor trục chính | 10 HP | ||||
Công suất bơm làm mát | 1/8 HP | ||||
Trọng lượng máy HG660 | 2900/2950 | 3100/3200 | 3300/3450 | 3750/3950 | 4250/4450 |
Trọng lượng máy HG800 | 3180/3230 | 3380/3480 | 3580/3730 | 4030/4230 | 4530/4730 |
Kích thước máy HG660 | 2800x1150x1800 | 3400x1150x1800 | 3900x1150x1800 | 4900x1150x1800 | 5900x1150x1800 |
Kích thước máy HG800 | 2800x1150x1870 | 3400x1150x1870 | 3900x1150x1870 | 4900x1150x1870 | 5900x1150x1870 |
3. Phụ kiện kèm theo máy
- Hệ thống bôi trơn tự động 2 trục X,Z
- Bánh răng hộp số hệ mét,inch
- Hệ thống làm mát
- Bàn xe dao di chuyển dọc
- Ụ động 2 cấp
- 3 chấu cặp
- Mặt bích mâm cặp
- Luy nét tĩnh
- Áo côn
- Tâm chết
- Cờ lê mở đài dao
- Tấm cân bằng
- Dụng cụ và hộp dụng cụ
- Hướng dẫn sử dụng
- Bộ tiến dao nhanh
- Chỉ dùng cho HG-2200, 3200, 4200
| | |
1. 3-jaw scroll chuck | 2. Steady rest | 3. Tools & tool box |
