Trang chủ/Máy tiện vạn năng/Máy tiện vạn năng hạng nặng Đài Loan/Máy tiện ống dầu khí
Cập nhật 27/7/2021
"Là dòng máy tiện vạn năng Đài Loan, máy tiện vạn năng với đường kính gia công vật tiện lên đến Ø 860mm và chiều dài vật tiện lên đến 1170mm và đang được nâng cấp cải tiến không ngừng. Công suất động cơ trục chính được truyền tới trục chính thông qua pully, dây đai và bộ bánh răng 12 bước. Cấu trúc bàn máy được đúc gang xám, có các gân tạo cứng vững cao. Đầu trục chính được đúc cứng vững, giảm độ rung động và tiện chính xác khi quay với tốc độ cao và tiện những chi tiết hạng nặng"

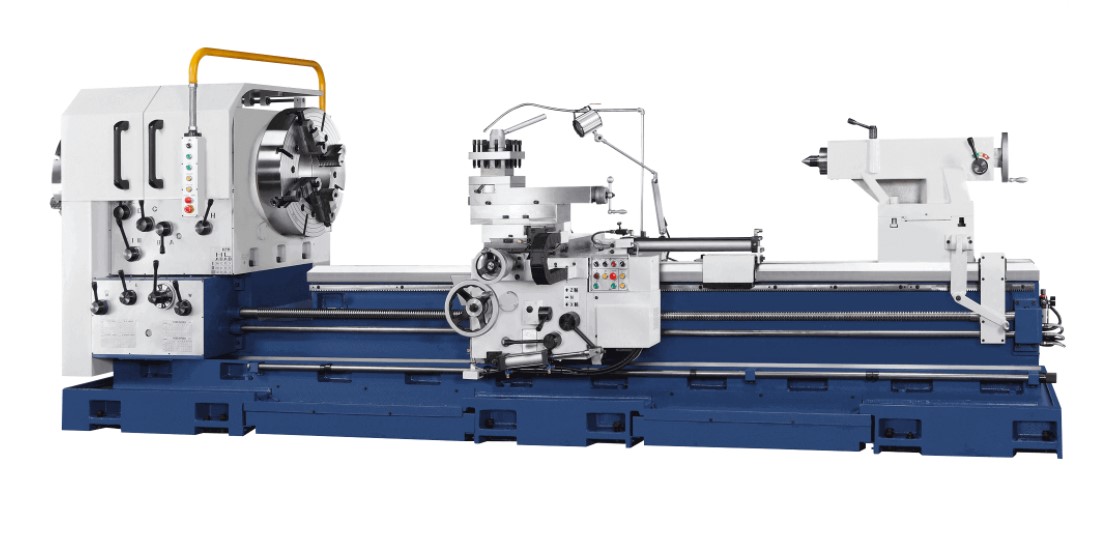

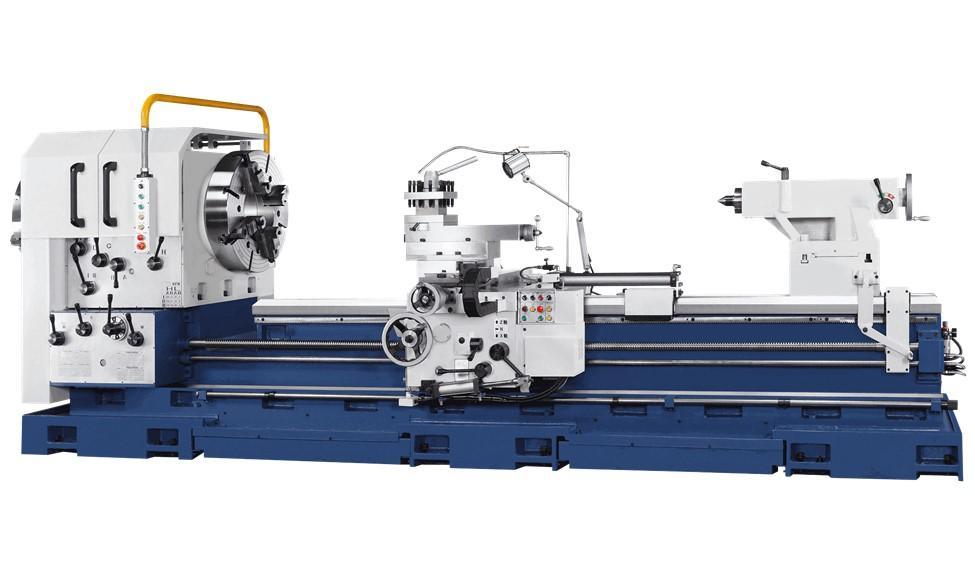

Hình ảnh máy tiện ống dầu khí MYDAY băng máy 22''
Video giới thiệu về dòng máy tiện ống dầu 3A của hãng MYDAY
Thông số kỹ thuật
Mô tả \ Models | 3A-38 | 3A-42 | 3A-46 |
Chiều cao mũi tâm | 480 mm | 530 mm | 585 mm |
Đường kính tiện qua băng máy | 960 mm (38 ”) | 1060 mm (42 ”) | 1170 mm (46 ”) |
Đường kính tiện qua bàn xe dao | 650 mm | 750 mm | 860 mm |
Đường kính tiện qua hầu | 1510 mm | 1610 mm | 1720 mm |
Chiều rộng hầu máy | 570 mm | ||
(Không có khoảng cách nếu khoảng cách chống tâm ≥ 5m) | |||
Chiều rộng của băng máy | 560mm (22 ”) (660mm với đường dẫn phụ) | ||
Khoảng cách chống tâm | 1500 ~ 9000 mm (60 ~ 360 ”) | ||
Lỗ trục chính | Ø156mm (6 ”) / Ø230mm (9”) / Ø260mm (10 ”) / Ø310mm (12”) / Ø360mm (14 ”) | ||
Kiểu trục chính | A2-11 / A2-15 / A2-15 / A2-20 / A2-20 | ||
Tốc độ trục chính (12 bước) | 9-600 / 6-400 / 6-400 / 5-300 / 5-300 vòng / phút | ||
Đường kính nòng ụ động | Ø140 mm | ||
Độ côn chống tâm | MT # 6 | ||
Hành trình nòng ụ động | 300 mm | ||
Lượng tiến dao ngang | 0,065-0,96 (48 kinds) | ||
Hành trình theo chiều ngang | 540 mm | ||
Hành trình con trượt trên | 300 mm | ||
Kích thước dao cụ | 40 x 40 mm | ||
Lượng tiến dao dọc | 0,13-1,92 (48 kinds) | ||
Đường kính trục vít | Ø50mm | ||
Bước ren truc vít | 2TPI (inch) hoặc 12mm (hệ mét) | ||
Tiện ren hệ mét | 2-30 mm / bước (48 kinds) | ||
Tiện ren hệ inch | 1-15 TPI (48 kinds) | ||
Tiện ren module | 1-15M (32 kinds) | ||
Tiện ren DP | 2-30P (48 kinds) | ||
Động cơ trục chính | 25 HP (Std.) Hoặc 30HP (Opt.) | ||
Động cơ chạy chế độ rapid | 1/2 HP | ||
Bơm nước làm mát | 1/4 HP | ||
Bơm dầu | 12W | ||
Các phụ kiện tiêu chuẩn
- Động cơ chính
- Phanh từ tính trục chính
- Hệ thống bôi trơn tự động
- Hệ thống làm mát
- Ổ dao di chuyển 4 chiều
- Trục X, Z di chuyển rapid
- Hộp bánh răng bao gồm hệ mét / inch
- Băng máy được tôi cứng,mài phẳng với vải lau phoi
- Chống tâm ụ động
- Hộp công cụ với các công cụ
- Bulong điều chỉnh & miếng đệm
- Hướng dẫn vận hành & dịch vụ
- Đèn làm việc
Các phụ kiện tùy chọn
- Mâm cặp 3 chấu
- Mâm cặp 4 chấu
- Tấm mặt 4 hàm
- Hệ thống mâm cặp đôi
- Luy nét tĩnh
- Luy nét động
- Giá đỡ phía sau
- Thay dao nhanh
- Ổ dao phía sau
- Dụng cụ doa
- Đồ gá tiện côn
- Thiết bị tiện sao chép thủy lực
- Chuyển động nhanh 6 chiều
- Thước quang
- Chống tâm quay
- Điều khiển trục C
- Hệ thống điện cho CE
Các cam kết và thông tin liên hệ
Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.
Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.
Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
