Trang chủ/Máy tiện vạn năng/Máy tiện vạn năng hạng nặng Đài Loan/Máy tiện ống dầu khí
Cập nhật 31/7/2021
"Là dòng máy tiện CNC Đài Loan, máy tiện CNC chuyên hỗ trợ gia công các loại ống dầu khí, ống dẫn dầu hai đầu tiện ren có kích thước lớn.
Máy tiện CNC với đường kính gia công vật tiện lên đến Ø 1535mm và chiều dài vật tiện lên đến 2000mm. Cấu trúc bàn máy được đúc gang xám, có các gân tạo cứng vững cao. Đầu trục chính được đúc cứng vững, giảm độ rung động và tiện chính xác khi quay với tốc độ cao và tiện những chi tiết hạng nặng. Hỗ trợ tiện được 4 dạng ren: Mm, Inch, Modules, DP"

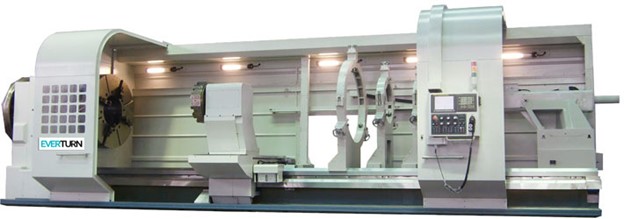

Hình ảnh máy tiện ống dầu khí CNC Everturn EV-1200/2000H
Đặc trưng kỹ thuật máy tiện ống dầu khí Everturn dòng EV
- Băng máy được đúc liền khối bằng vật liệu Meehanite cực kỳ cứng và có gân dày. Chúng mang lại sự ổn định tối đa cho việc gia công hạng nặng
- Tất cả các rãnh trượt đều được làm cứng và mài phẳng. Chúng mang lại khả năng chống mài mòn vượt trội sau thời gian dài sử dụng
- Bánh răng chất lượng cao được mài chính xác và xử lý cacbon hóa. Chúng tăng độ bền và độ ổn định cho việc gia công hạng nặng
- Một tấm chắn bằng thép không gỉ bảo vệ các vít bi trục Z để tránh gỉ và va đập vào phoi
- Vòng bi Timken chính hãng của Mỹ
Các thông số kỹ thuật chính
Kiểu máy mm (in) | EVC-1200 | EVC-1400 | EVC-1600 | EVC-2000H | ||
Đường kính tiện qua băng máy | 1200 (47 ") | 1400 (55 ”) | 1600 (63 ”) | 2000 (80 ”) | ||
Đường kính tiện qua bàn xe dao | 740 (29 ”) | 940 (37 ”) | 1140 (44 ”) | 1535 (60 ”) | ||
Chiều rộng băng máy | 800 (32 ") | |||||
Khoảng cách chống tâm | 2000 ~ 10000 (80 ”~ 400”) | |||||
Lỗ trục chính | Ø230 (9 ”), Ø260 (10”), Ø310 (12 ”), Ø360 (14”), Ø535 (21 ”) | |||||
Kiểu trục chính | A2-15, A2-15, A2-20, A2-20, A2-28 | |||||
Tốc độ trục chính (4 bước) | 4-600, 4-600, 3-400, 3-400, 2-300 vòng / phút | |||||
Động cơ trục chính | 30KW (BC 2 ~ 5M) / 37KW (BC 6 ~ 10M) | |||||
Đường kính vít me | Trục X: Ø50 (2 ”), trục Z: Ø80 (3”) | |||||
Tốc độ cắt | Trục X: 0 ~ 5 m / phút, trục Z: 0 ~ 5 m / phút | |||||
Hành trình tối đa trục X | 800 (31 ”) | |||||
Hành trình tối đa trục Z | 1750 ~ 9750 (80 ”~ 400”) | |||||
Hành trình trục chính ụ động/Nòng ụ động | 300 (11) / Ø200 (8 ”) (Std.) Hoặc Ø290 (11”) nòng ụ động quay (Opt.) | |||||
Đọ côn trục chính ụ động | MT # 7 | |||||
Bộ điều khiển |
| |||||
Động cơ servo trục X |
| |||||
Đầu ra động cơ servo ※ |
| |||||
Động cơ servo trục Z |
| |||||
Đầu ra động cơ servo ※ |
| |||||
Động cơ bơm nước làm mát | 1HP |
Thiết bị và hệ thống cấu tạo máy tiện ống dầu CNC Everturn
Mâm cặp đôi (tùy chọn) | Luy nét động cứng vững (tùy chọn) |
Thiết bị doa (tùy chọn) | Mâm cặp 3 chấu thủy lực (tùy chọn) |
Ổ dao 4 chiều thủy lực (tùy chọn) | Ụ động thủy lực (tùy chọn) |
Đài dao V8 thủy lực (tùy chọn) | Định vị bằng thủy lực (tùy chọn) |
Thiết bị phay (tùy chọn) | Bộ điều khiển di động (MPG) (tùy chọn) |
Nòng ụ động quay (tùy chọn) | Rãnh vuông (tùy chọn) |
Động cơ servo trục X với dây đai (tùy chọn) | Động cơ servo trục Z với hộp bánh răng hành tinh (tùy chọn) |
Các phụ kiện tiêu chuẩn
- Bộ điều khiển CNC: FANUC 0i-TD hoặc FAGOR 8055i
- Động cơ trục chính AC
- Hệ thống bôi trơn tự động
- Hệ thống làm mát
- Bộ làm mát trục chính bằng dầu
- Tấm chắn chống bắn tóe loại 2 cửa
- Cổng RS-232
- Đèn làm việc
- Ổ lăn (dành cho máy tiện lỗ trục chính 9 "trở xuống)
- Đầu tâm dao
- Băng tải phoi
- Bu lông đinh vị & miếng đệm
- Hộp dụng cụ với dầu, cầu chì dự phòng, sơn & dao cụ
- Hướng dẫn vận hành & dịch vụ đi kèm
Các phụ kiện tùy chọn
- Mâm cặp 3 chấu
- Mâm cặp 4 chấu
- Mâm phẳng
- Mâm cặp thủy lực
- Hệ thống mâm cặp đôi
- Luy nét động
- Luy nét tĩnh
- Thiết bị phay điều khiển thủy lực hoặc điện
- Định vị bằng thủy lực
- Thiết bị hỗ trợ doa
- Ổ dao 4 chiều thủy lực
- Đài dao V8 thủy lực
- Đài dao thủy lực V12 (dành cho EVC-1200 trở lên)
- Ụ động thủy lực
- Bộ điều khiển trục C
- Hệ thống điều khiển đài dao
Các cam kết và thông tin liên hệ
Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.
Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.
Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
