Máy tiện đùn, máy tiện đùn CNC kiểu Thụy Sĩ là gì?
"Máy tiện CNC đa trục hay còn gọi là máy tiện CNC kiểu Thụy Sĩ hãng JINN FA Đài Loan là dòng máy tiện đùn CNC Thụy sĩ. Máy tiện đùn CNC Thụy Sĩ là dòng máy tiện CNC có thiết kế trục chính vào bầu kẹp hỗ trợ đùn phôi trong quá trình gia công chi tiết. Máy tiện đùn hỗ trợ gia công các chi tiết hàng loạt kèm theo với hệ thống cấp phôi liệu tự động. Máy tiện đùng CNC Thụy Sĩ thường gia công các chi tiết có đường kính không quá lớn và chiều dài chi tiết vừa phải, ngược lại máy trang bị các hệ thống cụm dao làm việc với các góc độ và hướng khác nhau giúp cho gia công các chi tiết có biên dạng phức tạp một cách dễ dàng, nhanh chóng và chính xác.
Dòng máy JSL-32RB; JSL-42RB có 2 trục chính với đầu trục chính Sliding Head và dao trượt, là dạng trục chính cho phép đùn phôi trong khi gia công. Dòng máy này điều khiển 7 trục: (X1/Y1/Z1/C1/X2/Z2/C2). Dòng series JSL-32RBY; JSL-42RBY có 2 trục chính điều khiển 8 trục: (X1/Y1/Z1/C1/X2/Y2/Z2/C2), hỗ trợ gia công chi tiết với hệ thống cấp phôi liệu tự động. Đường kính vật tiện tối đa Ø32 và 42 mm, chiều dài đùn phôi tối đa 310 (350)mm. Đối với các ứng dụng trong gia công dao di động, các dòng này được chế tạo xung quanh ba trục (X, Y & Z) kết hợp với chức năng dao truyền động điện. Nó cho phép thực hiện tiện, phay, khoan và ta rô chỉ với một cài đặt. Trục chính và trục chính phụ thực hiện gia công đồng thời, tiết kiệm thời gian gia công chính và phụ đồng thời đảm bảo độ chính xác cao hơn cho chi tiết."

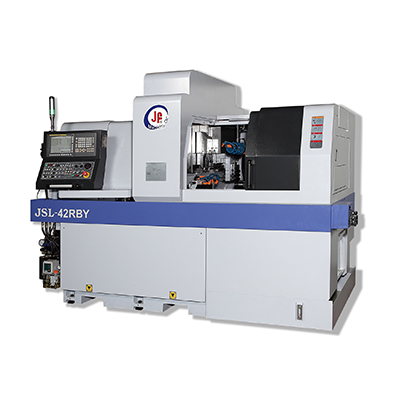

Hình ảnh máy tiện đùn CNC Thụy sĩ JSL-42RBY, JINN FA
Đặc tính kỹ thuật máy tiện đùn CNC Thụy sĩ JSL-32RB; JSL-42RB và JSL-32RBY; JSL-42RBY, JINN FA

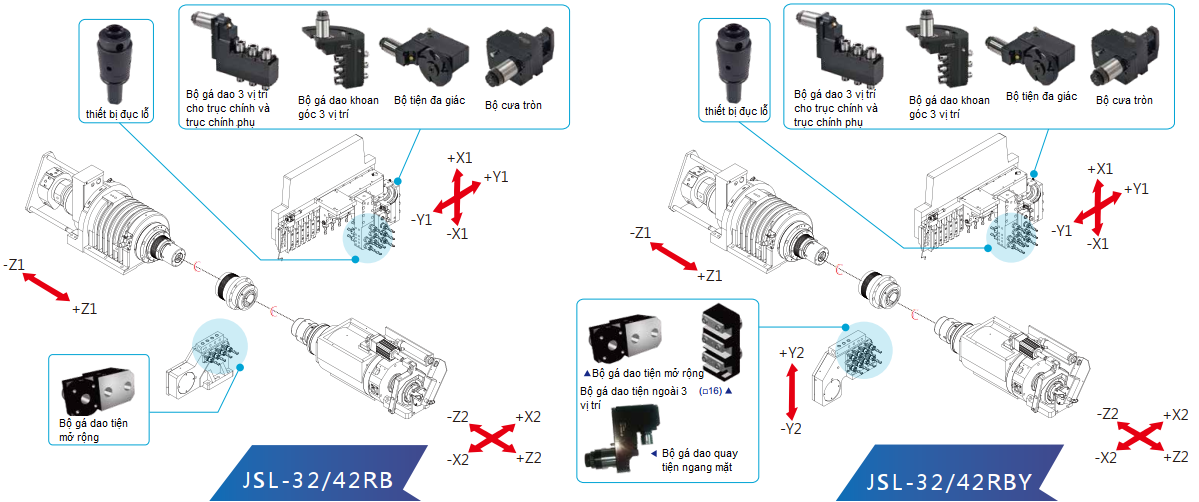

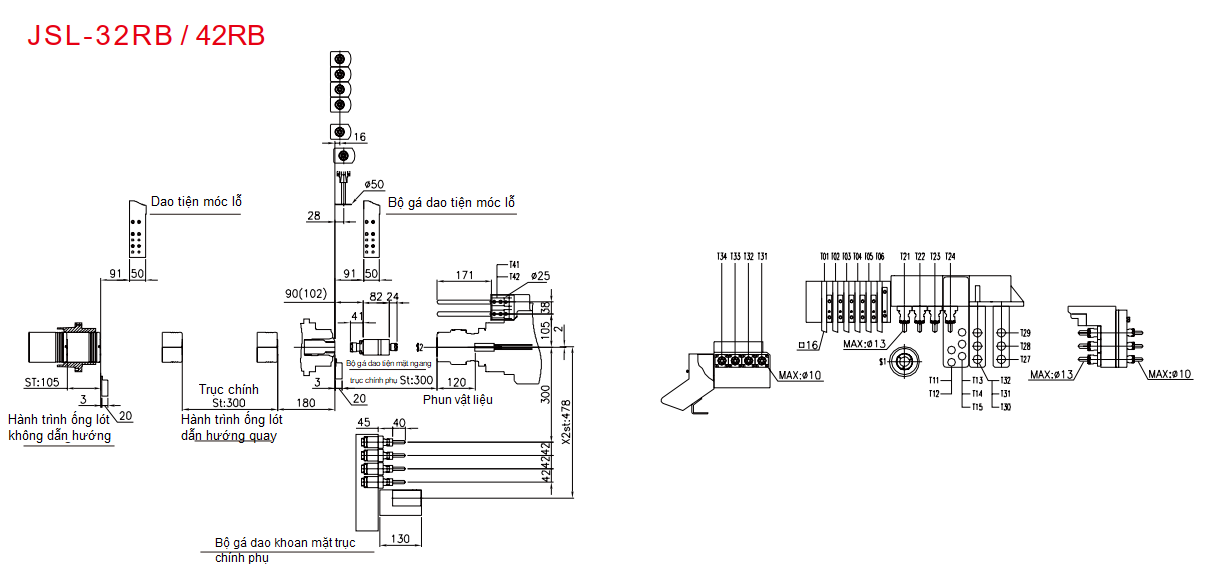

Sơ đồ hệ thống dao máy tiện đùn CNC Thụy Sĩ JSL-32RB JSL-42RB

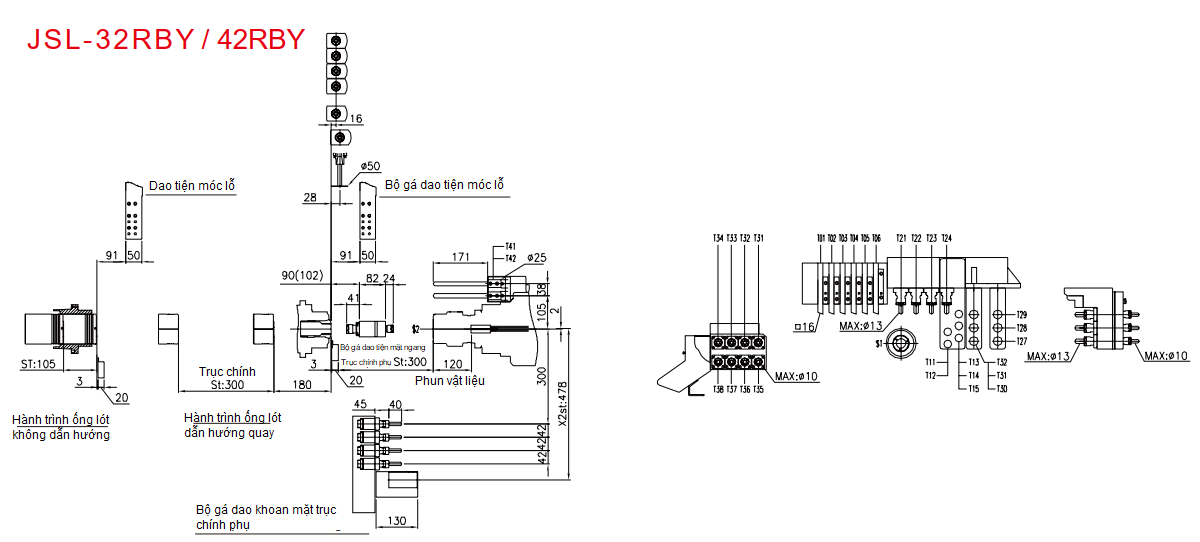

Sơ đồ hệ thống dao máy tiện đùn CNC Thụy Sĩ JSL-32RBY JSL-42RBY

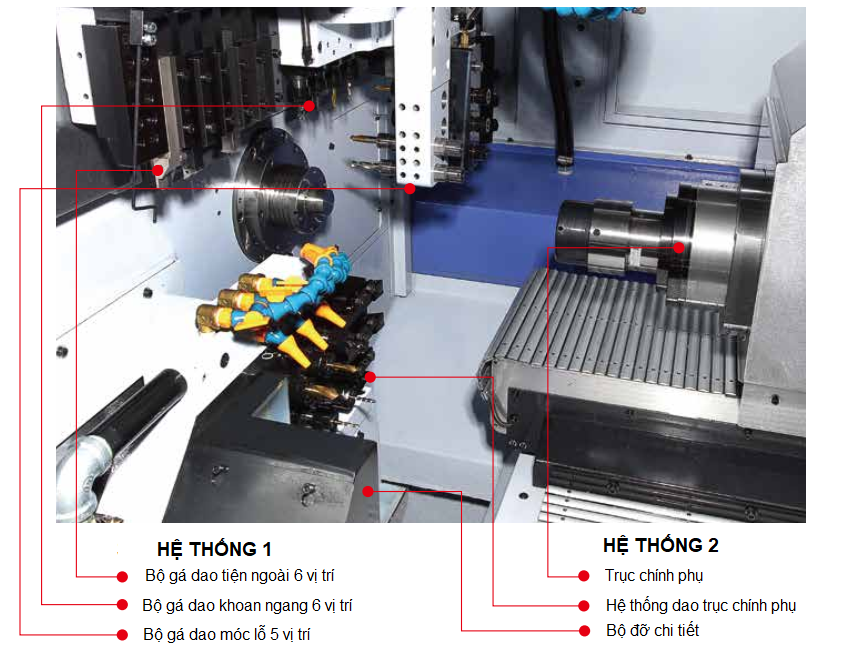

Hình ảnh hệ thống dao máy tiện đùn CNC Thụy Sĩ JSL-32RB JSL-42RB

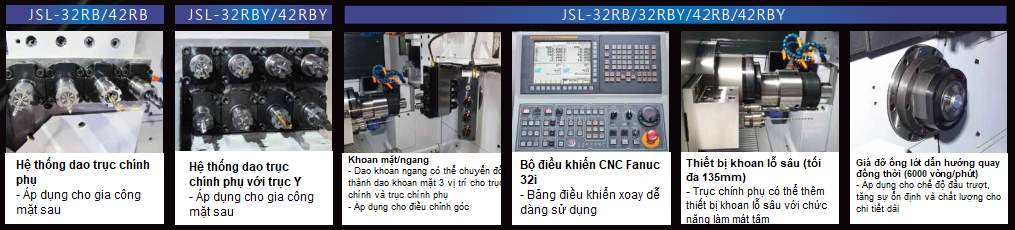

Hình ảnh đồ gá các loại dao máy tiện đùn CNC Thụy Sĩ JSL-32RB JSL-42RB và JSL-32RBY JSL-42RBY
- Máy tiện đùn CNC Thụy Sĩ JINN FA JSL-32RB; JSL-42RB và JSL-32RBY; JSL-42RBY cung cấp nhiều chức năng hơn để vận hành linh hoạt tối đa khi gia công chi tiết
- Là sự lựa chọn hàng đầu cho các nhà sản xuất phụ tùng ô tô và xe máy, phụ tùng điện tử, phụ tùng máy công cụ, bộ phận khí nén và thủy lực, v.v
- Đường kính tiện lớn nhất: 32 hoặc 42mm
- Thông số các trục trên các dòng máy JSL-32RB; JSL-42RB: X1/Y1/Z1/C1/X2/Z2/C2 và JSL-32RBY; JSL-42RBY: X1/Y1/Z1/C1/X2/Y2/Z2 /C2 để tiết kiệm thời gian
- Chiều dài đùn phôi tối đa: 310 (350)mm
- Khi giá đỡ ống lót dẫn hướng trang bị bộ đỡ các chi tiết dài, tạo ra các chi tiết dài và phức tạp.
- Khi giá đỡ ống lót không dẫn hướng, chiều dài thanh đỡ tối thiểu là 50mm để tiết kiệm vật liệu.
Thông số kỹ thuật máy tiện đùn CNC Thụy sĩ JSL-32RB; JSL-42RB và JSL-32RBY; JSL-42RBY, JINN FA
Thông số kỹ thuật | Đơn vị | JSL-32RB | JSL-32RBY | JSL-42RB | JSL-42RBY |
Đường kính tiện lớn nhất của trục chính | mm | 32 | 42 | ||
Đường kính tiện lớn nhất của trục chính phụ | mm | 32 | 42 | ||
Chiều dài tiện lớn nhất (Ống lót quay) | mm | 310 | |||
Chiều dài tiện lớn nhất (Ống lót không dẫn hướng) | mm | 105 | |||
Chiều dài tiện lớn nhất (Ống lót cố định) | mm | 350 | |||
Khả năng khoan/ ta rô lớn nhất của trục chính | mm | Ø25 / M12 | |||
Khả năng khoan/ ta rô lớn nhất của trục chính phụ | mm | Ø20 / M10 | |||
Khả năng khoan/ ta rô ngang lớn nhất | mm | Ø12 / M8 | |||
Bộ gá dao tiện bên ngoài | Chiếc | 6 (口16mm) / 5 (口20mm) | |||
Bộ gá dao tiện móc lỗ (tiện trong) | Chiếc | 5 / Ø25mm | |||
Bộ gá dao quay ngang S1 | Chiếc | 6 (ER-20) | |||
Dao khoan mặt trục chính phụ | Chiếc | 4 | 8 | 4 | 8 |
Trục điều khiển (bao gồm trục C) | Chiếc | 7 | 8 | 7 | 8 |
Lỗ trục chính/ trục chính phụ | Mm | Ø34 | Ø44 | ||
Tốc độ lớn nhất trục chính/ trục chính phụ | Vòng/phút | 7000 | 6000 | ||
Di chuyển nhanh rapid X1/Z1/Y1/X2/Z2/Y2 | m/phút | 24 | |||
Tốc độ khoan ngang S1 lớn nhất | Vòng/phút | 4000 | |||
Động cơ dao tiện ngang S1 | KW | 1.5 | |||
Động cơ dao tiện mặt S2 | KW | 1.5 | |||
Tốc độ khoan mặt S2 lớn nhất | Vòng/phút | 4000 | |||
Động cơ trục chính | KW | 5.5/7.5 | |||
Động cơ trục chính phụ | KW | 5.5/7.5 | |||
Động cơ X1/Z1 | KW | 1.4 | |||
Động cơ Y1/X2/Z2 | KW | 1.0 | |||
Động cơ Y2 | KW | non | 1.0 | non | 1.0 |
Bơm làm mát | KW | 0.54 | |||
Yêu cầu về nguồn điện | KW | 30 | |||
Khả năng bôi trơn | L | 2 | |||
Dung tích bình chứa nước làm mát | L | 250 (100%) | |||
Kích thước máy (DxRxC) | mm | 3115x1735x2146 | |||
Khối lượng | kg | 4900 | 4920 | 4900 | 4920 |
Danh mục phụ kiện tiêu chuẩn máy tiện đùn CNC Thụy sĩ JSL-32RB; JSL-42RB và JSL-32RBY; JSL-42RBY Jinnfa
Tên phụ kiện | JSL-32RB | JSL-32RBY | JSL-42RB | JSL-42RBY |
Bộ gá dao tiện ngoài (6 dao) | º | º | º | º |
Bộ gá dao tiện móc lỗ (5 dao) | º | º | º | º |
Bộ gá dao khoan ngang (6 dao) | º | º | º | º |
Bộ đỡ chi tiết và băng tải | º | º | º | º |
Dụng cụ và hộp dụng cụ | º | º | º | º |
Thiết bị chiếu sáng | º | º | º | º |
Giá đỡ ống lót dẫn hướng cố định | º | º | º | º |
Động cơ servo trục chính | º | º | º | º |
Trục chính trang bị trục C | º | º | º | º |
Thiết bị làm mát khu vực cắt | º | º | º | º |
Thiết bị kiểm tra làm mát khu vực cắt (loại điện tử) | º | º | º | º |
Thiết bị kiểm tra cắt đứt | º | º | º | º |
Thiết bị bôi trơn | º | º | º | º |
Trục chính phụ trang bị trục C | º | º | º | º |
Trục chính phụ | º | º | º | º |
Bộ gá dao khoan/phay mặt (4 dao) cho trục chính phụ | º | - | º | - |
Bộ gá dao khoan/phay mặt (8 dao) cho trục chính phụ | - | º | - | º |
Trục Y2 | - | º | - | º |
Bộ gá dao cố định (trục chính phụ) | 2 chiếc | 3 chiếc | 2 chiếc | 3 chiếc |
Bộ gá dao quay (trục chính phụ) | 2 chiếc | 3 chiếc | 2 chiếc | 3 chiếc |
Bộ gá dao tiện ngoài 3 vị trí (trục chính phụ) | - | 1 chiếc | - | 1 chiếc |
Đầu kẹp mâm cặp | 2 chiếc | 2 chiếc | 2 chiếc | 2 chiếc |
Bao che khu vực gia công có khóa an toàn | º | º | º | º |
Ống lót dẫn hướng | 1 chiếc | 1 chiếc | 1 chiếc | 1 chiếc |
Ống kẹt mâm cặp trục chính | 2 chiếc | 2 chiếc | 2 chiếc | 2 chiếc |
Hướng dẫn sử dụng | º | º | º | º |
Hướng dẫn sử dụng điều khiển NC | º | º | º | º |
Hướng dẫn bảo trì điều khiển NC | º | º | º | º |
Danh mục phụ kiện lựa chọn máy tiện đùn CNC Thụy sĩ JSL-32RB; JSL-42RB và JSL-32RBY; JSL-42RBY Jinn fa
- Bộ gá dao tiện móc lỗ (tiện trong) 2 mặt ER16 M2
- Giá đỡ ống lót dẫn hướng quay đồng thời
- Giá đỡ ống lót không dẫn hướng
- Bộ đỡ chi tiết dài
- Băng tải và xe chứa phoi
- Bộ ống kẹp ER16/20
- Bộ làm lạnh dầu cắt
- Bộ gá dao khoan cố định (trục chính phụ)
- Bộ gá dao khoan quay (trục chính phụ)
- Bộ cưa truyền động điện
- Bộ gá dao lệch tâm 3 vị trí (trục chính và trục chính phụ)
- Bộ gá dao khoan góc 3 vị trí (thủ công)
- Bộ gá dao truyền động ngang 1 vị trí (trục chính phụ)
- Bộ gá dao tiện ngoài (trục chính phụ)
- Bộ gá dao tiện móc lỗ Ø16 kiểu rút gọn (trục chính phụ)
- Bộ gá dao tiện móc lỗ Ø16 (trục chính phụ)
- Bộ gá dao tiện móc lỗ mở rộng cho trục chính phụ (Ø16, 1-2 dao)
- Bộ gá dao tiện móc lỗ mở rộng Ø16 (trang bị một bộ gá dao tiện móc lỗ Ø16, 1-2 dao)
- Bộ thu sương dầu
- Hệ thống làm mát áp suất cao 15/50/100 bar (trang bị bình làm mát phụ)
- Bộ cấp phôi thanh thủy lực
- Mâm cặp thủy lực cho trục chính phụ
- Tiêu chuẩn CE
- Biến áp
- Ổn áp
