Máy tiện đứng Hàn Quốc HNK dòng NT series

Mã sản phẩm: NH00417
Thương hiệu: HNK

Liên hệ

Dòng máy tiện sản xuất bởi HNK Hàn Quốc, từ năm 1960

Thân máy có 2 cột thẳng đứng cứng vững, gia công chi tiết lớn

Hệ thống điều khiển CNC thông dụng như Fanuc, Siemens

Có 13 series máy dòng NT-series bao gồm: 10/12F - 100/160

Hành trình cắt các trục gia công từ: 800 mm - 18,000 mm

Thêm vào giỏ hàng

Trả góp qua thẻ

Visa, Master, JCB

Mô tả
Bình luận

Cập nhật 28/7/2021

Tổng quan máy

"Là dòng máy tiện đứng CNC có lịch sử lâu đời, hãng HNK machine tools là hãng sản xuất máy công cụ hàng đầu tại Hàn Quốc. Trung tâm gia công tiện đứng CNC dòng NT series đặc thù với độ khỏe, cứng vững cao. Hành trình cắt của các trục dòng NT series có thể lên tới 18.000 mm. Đa dạng các models cho khách hàng có nhu cầu về gia công tiện các chi tiết có khổ lớn."

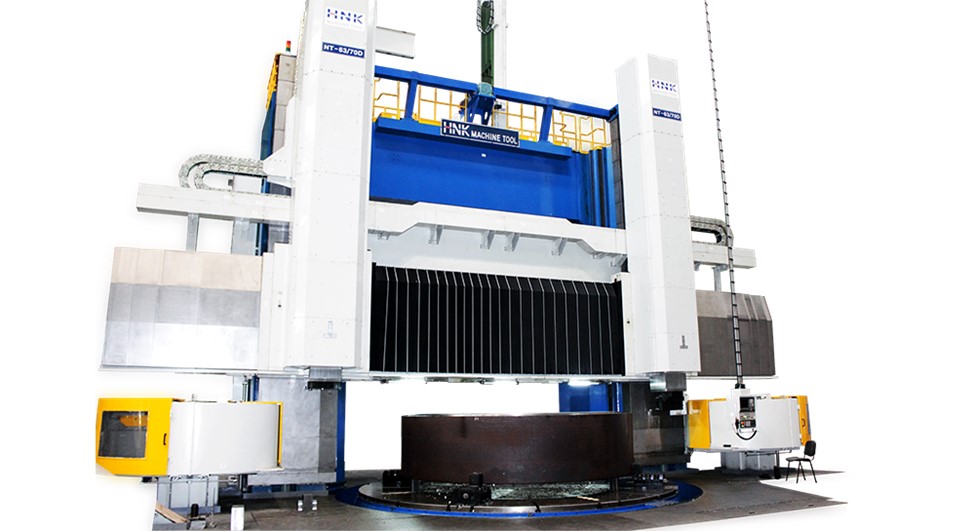

Hình ảnh máy tiện đứng CNC hãng HNK Korea dòng NT series

Máy tiện CNC đứng HNK là dòng máy tiện được sản xuất bởi HNK machine tool là hãng sản xuất máy công cụ hàng đầu của Hàn Quốc, được thành lập từ năm 1960. Với lịch sử hơn 60 năm hình thành và phát triển, HNK đã khẳng định được thương hiệu và uy tín trên toàn thế giới.
Hiện HNK có trụ sở trong nước, ở Mỹ, Trung Quốc, khu vực Bắc Mỹ, đây là các quốc gia có nền công nghiệp phát triển hàng đầu thế giới.
Các dòng sản phẩm của HNK bao gồm: TTGC CNC, máy tiện đứng CNC, máy tiện ngang CNC, máy khoan ngang CNC…

Tính năng thiết kế và ứng dụng

Máy tiện CNC đứng được thiết kế thân máy với 2 cột thẳng đứng, có độ cứng vững và độ chính xác cao thường được sử dụng để gia công các chi tiết có đường kính và trọng lượng lớn. Đặc thù của máy rất khỏe và cứng vững nên khả năng cắt gọt rất cao, giúp thời gian hoàn thiện sản phẩm nhanh hơn.
Máy được tích hợp hệ thống điều khiển tiên tiến hiện đại và thân thiện, dễ dàng sử dụng như của Fanuc và Siemens

Thông số kỹ thuật

1. Các dòng cỡ nhỏ

MÁY TIỆN CNC ĐỨNG HNK NT SERIES
Đặc trưng kỹ thuật/ Model	NT-10/12F	NT-12/16F	NT-12/16	NT-16/20F	NT-16/20	NT-20/25	NT-25/30
Đường kính bàn	1000 mm	1250 mm	1250 mm	1600 mm	1600 mm	2000 mm	2500 mm
Đường kính cắt lớn nhất	1250 mm	1600 mm	1600 mm	2000 mm	2000 mm	2500 mm	3000 mm
Chiều cao tiện lớn nhất	800 mm	900 mm	1300 mm	900 mm	1660 mm	1800 mm	2000 mm
Tốc độ quay của bàn (2 Steps)*	Max. 450 v/p	Max. 360 v/p	Max. 360 v/p	Max. 250 v/p	Max. 250 v/p	Max. 200 v/p	Max. 130 v/p
Tải trọng lớn nhất của bàn	4500 kg	8000 kg	8000 kg	10,000 kg	10,000 kg	12,000 kg	20,000 kg
Công suất động cơ của bàn (cont/30min)	AC 30/37 KW	AC 37/45 KW	AC 37/45 KW	AC 37/45 KW	AC 37/45 KW	AC 45/55 KW	AC 45/55 KW
Hành trình ngang cẩu đầu cắt X	-200~+795 mm	-200~+970 mm	-200~ +970 mm	-200~ +1,170 mm	-200~ +1,170 mm	-200~ +1450 mm	-200~ +1700 mm
Hành trình dọc của đầu cắt Z	750 mmm	900 mmm	900 mmm	900 mmm	900 mmm	1000 mm	1200 mm
Kích thước đầu mang dao/Size Ram	200x200 mm	200x200 mm	200x200 mm	200x200 mm	200x200 mm	240x240 mm	240x240 mm
Kích thước chuôi dao	40x40 mm	40x40 mm	40x40mm	40x40 mm	40x40 mm	40x40 mm	40x40 mm
Hành trình đứng của trục ngang	Cố định	Cố định	250mm x 3steps	Cố định	250mm x 3steps	250mm x 3steps	250mm x 4steps
Hệ thống điều khiển	Fanuc31i-B, Simens 840D	Fanuc31i-B, Simens 840D	Fanuc31i-B, Simens 840D	Fanuc31i-B, Simens 840D	Fanuc31i-B, Simens 840D	Fanuc31i-B, Simens 840D	Fanuc31i-B, Simens 840D

2. Các dòng cỡ lớn

MÁY TIỆN CNC ĐỨNG HNK NT SERIES
Đặc trưng kỹ thuật/ Model	NT-30/40F	NT-40/50F	NT-50/60	NT-60/70F	NT-80/100	NT-100/160
Đường kính bàn	3000 mm	4000 mm	5000 mm	6000 mm	8000 mm	10,000 mm
Đường kính cắt lớn nhất	4000 mm	5000 mm	6000 mm	7000 mm	10,000 mm	18,000 mm
Chiều cao tiện lớn nhất	2000 mm	2200mm	2500 mm	3000 mm	3500 mm	6000 mm
Tốc độ quay của bàn (2 Steps)*	Max. 130 v/p	Max. 100 v/p	Max. 50 v/p	Max. 50 v/p	Max. 40 v/p	Max. 20 v/p
Tải trọng lớn nhất của bàn	30,000 kg	50,000 kg	60,000 kg	150,000 kg	350,000 kg	450,000 kg
Công suất động cơ của bàn (cont/30min)	AC 60/75 KW	AC 100 KW	AC 155 KW	AC 190 KW	DC 265 KW	DC 265 KW
Hành trình ngang cẩu đầu cắt X	-200~+2,225 mm	-200~+2750 mm	-200~ +3,300 mm	-200~+3,800 mm	-300~+5,350 mm	-300~ +8,350 mm
Hành trình dọc của đầu cắt Z	1300/1500/ 2000/ 2200/2500 mmm	1300/1500/ 2000/ 2200/2500 mmm	1300/1500/ 2000/ 2200/2500 mmm	2200/2500/ 3000/3500 mm	2200/2500/ 3000/3500 mm	2200/2500/ 3000/3500 mm
Kích thước đầu mang dao/Size Ram	300x300 350x350 400x400 mm	300x300 350x350 400x400 mm	300x300 350x350 400x400 mm	400x400 500x500 600x600 mm	400x400 500x500 600x600 mm	400x400 500x500 600x600 mm
Kích thước chuôi dao	40x40 mm	40x40 mm	60x60mm	60x60mm	60x60mm	60x60mm
Hành trình đứng của trục ngang	250mm x 6steps	250mm x 7steps	250mm x 7steps	250mm x 9steps	500mm x 9steps	500mm x 9steps
Hệ thống điều khiển	Fanuc31i-B, Simens 840D	Fanuc31i-B, Simens 840D	Fanuc31i-B, Simens 840D	Fanuc31i-B, Simens 840D	Fanuc31i-B, Simens 840D	Fanuc31i-B, Simens 840D

Các cam kết và thông tin liên hệ

Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
