Máy tiện đùn, máy tiện đùn CNC kiểu Thụy Sĩ là gì?
"Máy tiện CNC đa trục hay còn gọi là máy tiện CNC kiểu Thụy Sĩ hãng JINN FA Đài Loan là dòng máy tiện đùn CNC Thụy sĩ. Máy tiện đùn CNC Thụy Sĩ là dòng máy tiện CNC có thiết kế trục chính vào bầu kẹp hỗ trợ đùn phôi trong quá trình gia công chi tiết. Máy tiện đùn hỗ trợ gia công các chi tiết hàng loạt kèm theo với hệ thống cấp phôi liệu tự động. Máy tiện đùng CNC Thụy Sĩ thường gia công các chi tiết có đường kính không quá lớn và chiều dài chi tiết vừa phải, ngược lại máy trang bị các hệ thống cụm dao làm việc với các góc độ và hướng khác nhau giúp cho gia công các chi tiết có biên dạng phức tạp một cách dễ dàng, nhanh chóng và chính xác.
Dòng máy có 2 trục chính với đầu trục chính Sliding Head, là dạng trục chính cho phép đùn phôi trong khi gia công. Dòng series JSL-20AB điều khiển 7 trục: (X1/Y1/Z1/X2/Z2/C1/C2) và JSL-20AST điều khiển 6 trục: (X1/Y1/Z1/X2/Z2/C1) và có 2 trục chính, hỗ trợ gia công chi tiết với hệ thống cấp phôi liệu tự động. Đường kính vật tiện tối đa Ø20 mm, chiều dài đùn phôi tối đa 200mm"
Hình ảnh máy tiện đùn CNC Thụy sĩ JSL-20AB, JINN FA
Đặc tính kỹ thuật máy tiện đùn CNC Thụy sĩ JSL-20AB và JSL-20AST, JINN FA
Sơ đồ hệ thống dao máy tiện đùn CNC Thụy Sĩ JSL-20AB
- Máy tiện đùn CNC Thụy Sĩ JINN FA JSL-20AB và JSL-20AST cung cấp nhiều chức năng hơn để vận hành linh hoạt tối đa khi gia công chi tiết
- Là sự lựa chọn hàng đầu cho các nhà sản xuất phụ tùng ô tô và xe máy, phụ tùng điện tử, phụ tùng máy công cụ, bộ phận khí nén và thủy lực, v.v
- Đường kính tiện lớn nhất: 20mm
- Thông số các trục trên các dòng máy JSL-20AB và (JSL-20AST): X1/Y1/Z1/X2/Z2/C1/(C2) để tiết kiệm thời gian
- Chiều dài đùn phôi tối đa: 200mm
- Khi giá đỡ ống lót dẫn hướng trang bị bộ đỡ các chi tiết dài, tạo ra các chi tiết dài và phức tạp.
- Khi giá đỡ ống lót không dẫn hướng, chiều dài thanh đỡ tối thiểu là 50mm để tiết kiệm vật liệu.
- Điều khiển trục C trục chính/phụ
- Hệ thống dụng cụ phụ có thể thực hiện các chức năng khoan, phay và tạo rãnh lệch tâm.
- Trang bị bộ điều khiển Fanuc 32i để tạo ra các thành phần phức tạp trong một chu kỳ.

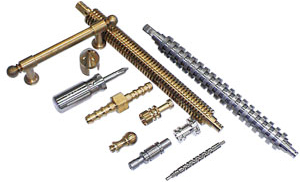

- Hình ảnh mẫu sản phẩm gia công trên máy JSL-20AB
Đặc trưng kỹ thuật máy tiện đùn CNC Thụy sĩ JSL-20AB và JSL-20AST, JINN FA

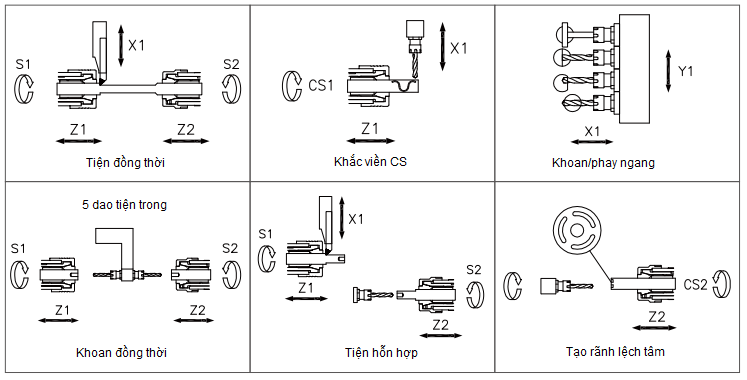

Kiểu gia công:

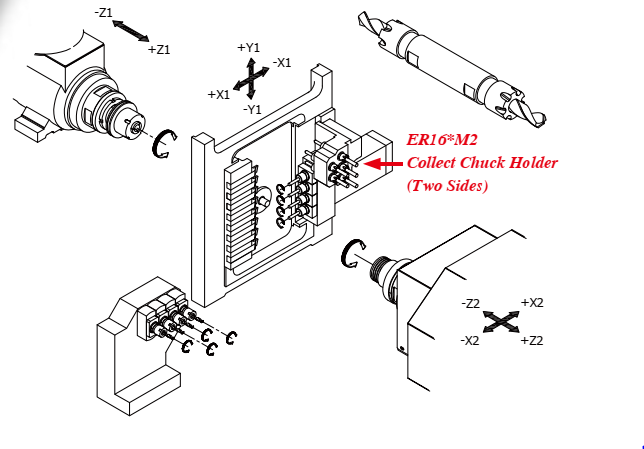

Hình ảnh hệ thống dao máy tiện đùn CNC Thụy sĩ JSL-20AB và JSL-20AST:
Thông số kỹ thuật máy tiện đùn CNC Thụy Sĩ JSL-20AB và JSL-20AST, JINN FA
THÔNG SỐ CHÍNH | ĐƠN VỊ | JSL-20AB | JSL-20AST |
Đường kính tiện lớn nhất của trục chính | mm | 20 | |
Đuờng kính tiện lớn nhất của trục chính phụ | mm | 20 | |
Chiều dài tiện lớn nhất (Ống lót dẫn hướng cố định) | mm | 200 | |
Chiều dài tiện lớn nhất (Ống lót dẫn hướng quay) | mm | 85 (tùy chọn: 150) | |
Chiều dài tiện lớn nhất (Ống lót không dẫn hướng) | mm | 45 | |
Khả năng khoan lớn nhất của trục chính | mm | 12 | |
Khả năng khoan lớn nhất của trục chính phụ | mm | 10 | |
Khả năng ta rô lớn nhất của trục chính |
| M8 | |
Khả năng ta rô lớn nhất của trục chính phụ |
| M8 | |
Khả năng khoan ngang lớn nhất | mm | 10 | |
Khả năng ta rô ngang lớn nhất |
| M6 | |
Số lượng dao tiện ngoài | chiếc | 8 | |
Số lượng dao tiện móc lỗ | chiếc | 5 | |
Số lượng mũi khoan chéo | chiếc | 4 (tùy chọn: 7) | |
Giá đỡ dao mặt trước (trục phụ ~ trục chính) | chiếc | 4 | |
Kích thước của dao | mm | 12x12x90 | |
Số lượng trục điều khiển |
| 7 (X1/Y1/Z1/X2/ Z2/C1/C2) | 6 (X1/Y1/Z1/ X2/Z2/C1) |
Trục chính | mm | 29 | |
Phạm vi tốc độ trục chính | vòng / phút | 15 ~ 8000 | |
Di chuyển nhanh rapid X / Z | m / phút | 24 | |
Động cơ trục chính | kw | 3.7 | |
Động cơ trục chính phụ | kw | Fanuc 2.2 | |
Động cơ X1 / Z1 | kw | 0,5 / 0,75 | |
Động cơ trục Y | kw | 0,75 | |
Động cơ khoan ngang | kw | 0,75 | |
Động cơ khoan cuối | kw | 0.75 | - |
Động cơ X2 / Z2 | mm | 0.5/0.5 | |
Động cơ làm mát | kw | 0,375 | |
Yêu cầu về nguồn điện | kw | 15 KVA | |
Kích thước máy | mm | 2540x1340x2150 | |
Khối lượng máy | Kilôgam | 2400 | |
Danh mục phụ kiện tiêu chuẩn máy tiện đùn CNC Thụy sĩ model JSL-20AB và JSL-20AST Jinn fa
- Điều khiển trục C trục chính/phụ
- Giá đỡ ống lót dẫn hướng cố định
- Thanh dẫn hướng x 1
- Ống kẹp trục chính x 2
- Đầu kẹp mâm cặp
- Giá đỡ dao cố định ($2) x 2
- Giá đỡ dao xoay ($2) x 2
- Bộ đỡ sản phẩm
- Băng tải sản phẩm
- Bộ kiểm tra tưới nguội
- Bộ kiểm tra cắt đứt
- Thiết bị tưới nguội khu vực cắt
- Thiết bị bôi trơn
- Đệm cân bằng
- Đèn làm việc
- Dụng cụ và hộp dụng cụ
- Hướng dẫn sử dụng
Danh mục phụ kiện lựa chọn máy tiện đùn CNC Thụy sĩ model JSL-20AB và JSL-20AST Jinn fa
- Giá đỡ ống lót không dẫn hướng
- Giá đỡ ống lót dẫn hướng quay đồng thời
- Chuôi đầu kẹp mâm cặp ER16 Ø22*100L
- Giá đỡ dao trong 2 mặt ER16*M2
- Bộ ống kẹp ER16
- Băng tải sản phẩm
- Bộ đỡ sản phẩm dài
- Băng tải phoi
- Biến áp
- Ổn áp
- Cấp liệu phôi thanh 3.2M
