Máy tiện đùn, máy tiện CNC kiểu Thụy Sĩ là gì?
"Máy tiện CNC đa trục hay còn gọi là máy tiện CNC kiểu Thụy Sĩ hãng STAR Nhật Bản là dòng máy tiện đùn. Máy tiện đùn là dòng máy tiện CNC có thiết kế trục chính vào bầu kẹp hỗ trợ đùn phôi trong quá trình gia công chi tiết. Máy tiện đùn hỗ trợ gia công các chi tiết hàng loạt kèm theo với hệ thống cấp phôi liệu tự động. Máy tiện đùng CNC Thụy Sĩ thường gia công các chi tiết có đường kính không quá lớn và chiều dài chi tiết vừa phải, ngược lại máy trang bị các hệ thống cụm dao làm việc với các góc độ và hướng khác nhau giúp cho gia công các chi tiết có biên dạng phức tạp một cách dễ dàng, nhanh chóng và chính xác.
Dòng máy có trục chính với đầu trục chính Sliding Head là dạng trục chính cho phép đùn phôi trong khi gia công, trục chính phụ dạng mâm cặp kẹp chi tiết . Dòng máy tiện CNC Thụy Sĩ STAR SB-12R type G, hỗ trợ gia công chi tiết với hệ thống cấp phôi liệu tự động, hỗ trợ gia công 2 đầu chi tiết cùng lúc.
Đường kính vật tiện tối đa nằm trong dải: Ø13 mm, chiều dài đùn phôi tối đa 80mm"

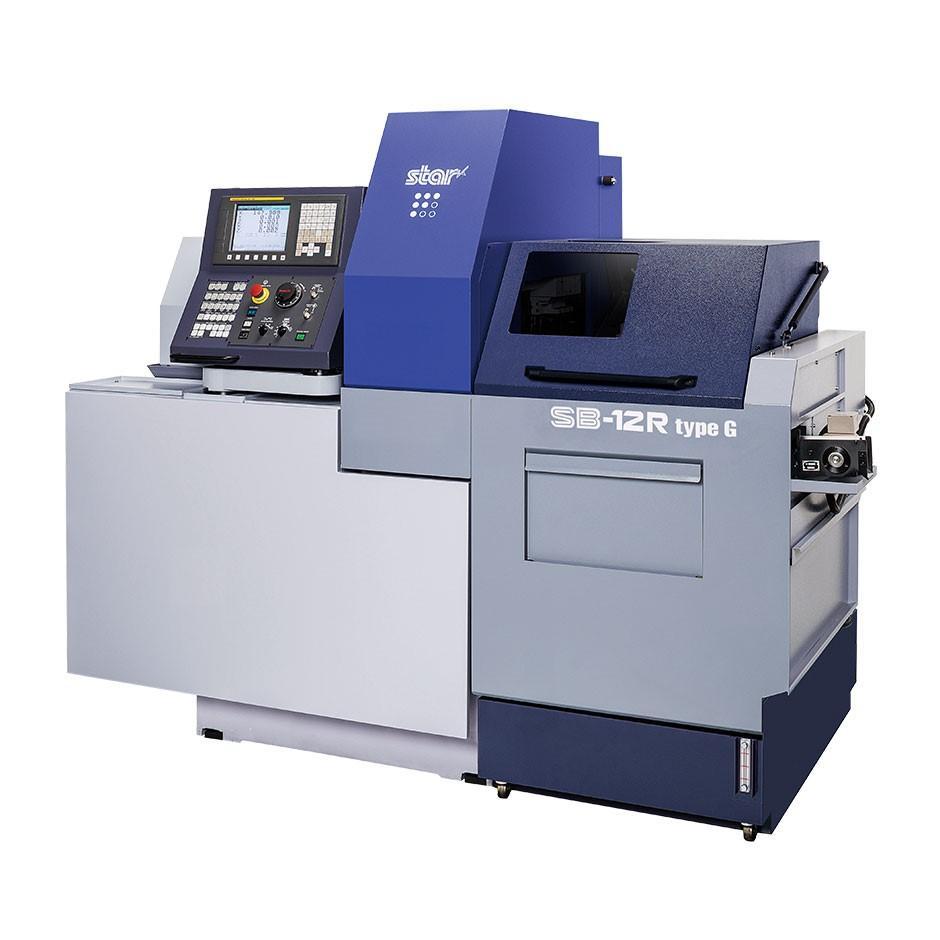

Hình ảnh máy tiện đùn hãng STAR dòng SB-12R type G
Video giới thiệu về dòng máy tiện đùn STAR SB-12R type G
Các tiêu chuẩn dòng máy tiện CNC kiểu Thụy Sĩ STAR SB-12R type G
1. Tiêu chuẩn sạch ECO
Star Micronics đánh giá máy công cụ có trách nhiệm với môi trường đáp ứng các tiêu chuẩn môi trường là "Mô hình máy phù hợp với tiêu chuẩn môi trường của hãng STAR."
"Mô hình Tuân thủ Tiêu chuẩn môi trường của STAR."
★ Mô hình máy có vỏ ngoài sơn tĩnh điện
★ Mô hình máy có 99% hoặc nhiều thành phần tuân thủ RoHS
2. Cấu trúc rãnh trượt đuôi én nghiêng
- Rãnh trượt trục Y của hệ thống mang dao kết hợp với cấu trúc đuôi nghiêng nghiêng
- Các rãnh trượt trục X và trục Y có thể được bố trí theo kiểu gần với điểm gia công, làm tăng độ cứng của máy.
- Ngoài ra, một đường thẳng đi qua tâm trục vít me bi, song song với trục trượt trục Y và điểm cắt gần nhau (al), làm giảm mômen tải gây ra bởi lực cản cắt và do đó cải thiện độ cứng.
3. Không có loại gá kẹp dẫn hướng
- Đây là dòng máy tiện CNC trục chính có thể di chuyển dựa trên cấu trúc máy tiện kiểu Thụy Sĩ, nhưng loại bỏ gá kẹp dẫn hướng.
- Dòng máy không có gá kẹp dẫn hướng, nó không thích hợp để sử dụng với các chi tiết dài và hẹp, nhưng gia công với các chi tiết quá ngắn để uốn cong, gia công vật liệu này hiệu quả hơn
- Vì máy tiện CNC kiểu Thụy Sĩ yêu cầu vật liệu phải có độ dài nhất định để đi qua gá kẹp dẫn hướng, nên luôn có một lượng nhỏ không thể gia công và được loại bỏ như vật liệu còn sót lại. Máy tiện CNC không có ống lót dẫn hướng giảm chiều dài của vật liệu còn sót lại này xuống còn khoảng một phần ba chiều dài từ máy tiện kiểu Thụy Sĩ thông thường
- Nếu sử dụng máy cấp phôi tự động có chức năng xử lý phôi dư, thì chiều dài của vật liệu còn sót lại có thể giảm xuống chỉ còn 35 mm

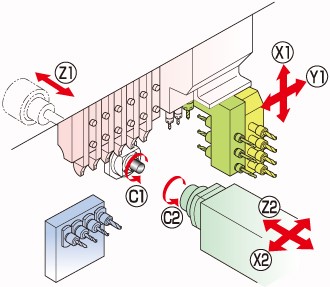

Hệ thống giá kẹp dao máy tiện đùn STAR SB-12R type G
| Giá kẹp dao | Hệ thống dao cụ | |
① | Bộ 4 đầu trục chính kiểu khoan hướng kính
| Dao tiện (□ 12mm) | 6 dao |
Dao tiện (□ 10mm) | 7 dao | ||
Dao gia công mặt trước | 4 dao | ||
Dao gia công mặt sau | 4 dao | ||
Hệ thống dao truyền động | 4 dao | ||
Bộ 5 đầu trục chính kiểu khoan hướng kính
| Dao tiện (□ 12mm) | 6 dao | |
Dao tiện (□ 10mm) | 7 dao | ||
Dao gia công mặt trước | 4 dao | ||
Dao gia công mặt sau | 4 dao | ||
Hệ thống dao truyền động | 5 dao | ||
Bộ 5 đầu trục chính khoan hướng kính/5 đầu trục chính tốc độ cao | Dao tiện (□ 12mm) | 6 dao | |
Dao tiện (□ 10mm) | 7 dao | ||
Dao gia công mặt trước | 4 dao | ||
Dao gia công mặt sau | 4 dao | ||
Hệ thống dao truyền động | 2 dao | ||
Kiểu hộp mang dao | 3 vị trí | ||
② |  | Dao gia công mặt sau | 4 dao |
Hệ thống dao cố định | tối đa 4 dao | ||
Hệ thống dao truyền dẫn | tối đa 4 dao | ||
Thông số kỹ thuật máy tiện đùn STAR SB-12R type G
Thông số kỹ thuật | SB-12R loại G | ||
Đường kính gia công lớn nhất | ø 13mm (33 / 64in) | ||
Hành trình ụ trước lớn nhất | Tiêu chuẩn | 205mm (8in) | |
Kiểu N.G.B | Đường kính thanh × 2,5 | ||
Số lượng dao tiện | 6 dao (□ 12mm) / 7 dao (□ 10mm) | ||
4-Giá đỡ ống lót trục chính | Số lượng dao | Mặt trước: 4 dao | |
Khả năng khoan lớn nhất | ø 10mm (25 / 64in) | ||
Khả năng ta rô lớn nhất | M10 × P1.5 | ||
Thông số hệ thống cụm dao truyền động | Số lượng dao | 4-10 dao (tùy chọn được bao gồm) | |
Khả năng khoan lớn nhất | ER16 | ø7mm (9 / 32in) | |
ER11 | ø6mm (15 / 64in) | ||
Khả năng ta rô lớn nhất | ER16 | M6 × P1.0 | |
ER11 | M5 × P0,8 | ||
Tốc độ trục chính | ER16 | tối đa 6.000 phút -1 | |
ER11 | tối đa 10.000 phút -1 | ||
Động cơ điều khiển | 1.0kw (Liên tục) | ||
Bước tiến nhanh rapid | 35m / phút (X1, Y1, Z1, X2, Z2) | ||
Trục chính điều khiển góc quay | Điều khiển trục C | ||
Tốc độ trục chính | tối đa 15.000 phút -1 | ||
Động cơ trục chính | 2,2kw (Liên tục) | ||
Kích thước (W × D × H) | 2.070 × 1.177 × 1.760mm | ||
Trọng lượng máy | 1.750kg | ||
Năng lượng tiêu thụ | 4,5KVA | ||
Các phụ kiện kèm theo máy
Thông số kỹ thuật | SB-12R loại G | ||
Đường kính mâm cặp lớn nhất | ø 13mm (33 / 64in) | ||
Chiều dài lớn nhất đẩy phôi phía trước | 80mm (3-5 / 32in) | ||
Chiều dài nhô ra lớn nhất của phôi | 30mm (1-11 / 64in) | ||
4-bộ phận trục chính làm việc phía sau | Số lượng dao | 4 công cụ (Tùy chọn được bao gồm) | |
Khả năng khoan lớn nhất | Dao cố định | ø8mm (5 / 16in) | |
Thông số hệ thống điều khiển điện | ø6mm (15 / 64in) | ||
Khả năng ta rô lớn nhất | Dao cố định | M6 × P1.0 | |
Thông số hệ thống điều khiển điện | M5 × P0,8 | ||
Trục chính điều khiển góc quay | Điều khiển trục C | ||
Tốc độ trục chính phụ | Tối đa 12.000 phút -1 | ||
Động cơ trục chính phụ | 0,55kw (Liên tục) | ||
