Máy tiện đùn CNC Thụy sĩ hãng JINN FA dòng JSL-20AS

Liên hệ

JSL-20AS Jinnfa là dòng máy tiện đùn CNC Thụy sĩ 2 trục chính Đài Loan

JSL-20AS: điều khiển 5 trục đồng thời X/Y/Z/B/C.

Sản phẩm: phụ tùng ô tô xe máy, bộ phận khí nén thủy lực...

Đường kính tiện max = 20mm,chiều dài đùn phôi = 200 mm

Trang bị cụm dao theo tiêu chuẩn máy tiện đùn thông thường

Dòng series JSL-20 có 2 trục chính đơn giản nhất là JSL- 20AS

Trang chủ/Máy tiện CNC/Máy tiện CNC kiểu Thụy Sĩ/Máy tiện CNC Jinn fa

Cập nhật 30/08/2021

Máy tiện đùn, máy tiện đùn CNC kiểu Thụy Sĩ là gì?

 "Máy tiện CNC đa trục hay còn gọi là máy tiện CNC kiểu Thụy Sĩ hãng JINN FA Đài Loan là dòng máy tiện đùn CNC Thụy sĩ. Máy tiện đùn CNC Thụy Sĩ là dòng máy tiện CNC có thiết kế trục chính vào bầu kẹp hỗ trợ đùn phôi trong quá trình gia công chi tiết. Máy tiện đùn hỗ trợ gia công các chi tiết hàng loạt kèm theo với hệ thống cấp phôi liệu tự động. Máy tiện đùng CNC Thụy Sĩ thường gia công các chi tiết có đường kính không quá lớn và chiều dài chi tiết vừa phải, ngược lại máy trang bị các hệ thống cụm dao làm việc với các góc độ và hướng khác nhau giúp cho gia công các chi tiết có biên dạng phức tạp một cách dễ dàng, nhanh chóng và chính xác.

  Dòng máy có 2 trục chính với đầu trục chính Sliding Head, là dạng trục chính cho phép đùn phôi trong khi gia công. Dòng series JSL-20AS, hỗ trợ gia công chi tiết với hệ thống cấp phôi liệu tự động. Đường kính vật tiện tối đa Ø20 mm, chiều dài đùn phôi tối đa 200mm"

Máy tiện đùn CNC Thụy sĩ JSL-20AS

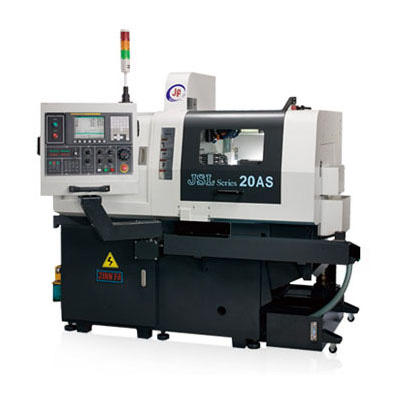

Hình ảnh máy tiện đùn JINN FA JSL-20AS

Đặc tính kỹ thuật chính máy tiện đùn CNC Thụy sĩ JINN FA JSL-20AS

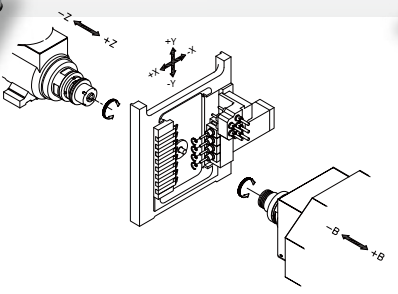

Sơ đồ hệ thống dao máy tiện đùn CNC Thụy Sĩ JSL-20AS

Sơ đồ hệ thống dao máy tiện đùn CNC Thụy Sĩ JSL-20AS

  • Máy tiện đùn CNC Thụy Sĩ JINN FA JSL-20AS cung cấp nhiều chức năng hơn để vận hành linh hoạt tối đa khi gia công chi tiết
  • Là sự lựa chọn hàng đầu cho các nhà sản xuất phụ tùng ô tô và xe máy, phụ tùng điện tử, phụ tùng máy công cụ, bộ phận khí nén và thủy lực, v.v
  • Đường kính tiện lớn nhất: 20mm
  • Thông số các trục trên các dòng máy JSL-20A: X / Y / Z / B / C. Chức năng: Khoan ngang trục chính, chức năng phay.
  • Chiều dài đùn phôi tối đa: 200mm
  • Trang bị giá đỡ ống lót dẫn hướng và bộ đỡ các chi tiết dài, nó có thể đỡ các chi tiết dài và phức tạp.
  • Trang bị gia công định hình bề mặt.
  • Các sản phẩm hỗ trợ gia công trên máy tiện đùn JINN FA dòng JSL- 20AS dòng 2 trục chính
San-pham-1S-1San-pham-1S-2
San-pham-1S-3San-pham-1S-4

Các đặc trưng kỹ thuật máy tiện đùn CNC Thụy sĩ JINN FA dòng JSL-20AS

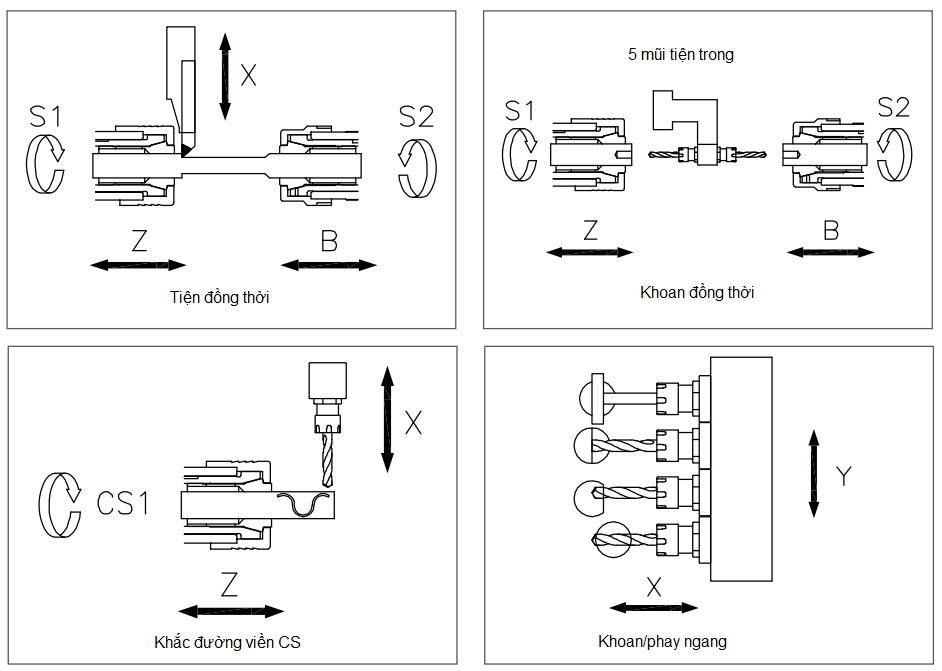

Kiểu gia công:

Kiểu gia công máy tiện đùn CNC Thụy Sĩ JSL-20AS

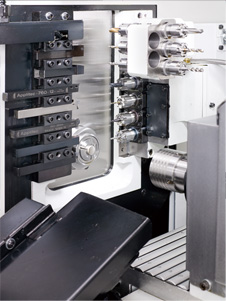

Hình ảnh hệ thống dao máy tiện đùn CNC Thụy sĩ JSL-20AS:

Hình ảnh hệ thống dao máy tiện đùn CNC Thụy sĩ JSL-20AS

 Thông số kỹ thuật máy tiện đùn CNC Thụy Sĩ JINN FA dòng JSL-20AS

THÔNG SỐ CHÍNH

ĐƠN VỊ

JSL-20AS

Đường kính tiện lớn nhất của trục chính

mm

20

Đuờng kính tiện lớn nhất của trục chính phụ

mm

20

Chiều dài tiện lớn nhất (Ống lót dẫn hướng cố định)

mm

200

Chiều dài tiện lớn nhất (Ống lót dẫn hướng quay)

mm

85 (tùy chọn: 150)

Chiều dài tiện lớn nhất (Ống lót không dẫn hướng)

mm

45

Khả năng khoan lớn nhất của trục chính

mm

12

Khả năng khoan lớn nhất của trục chính phụ

mm

10

Khả năng ta rô lớn nhất của trục chính



M8

Khả năng ta rô lớn nhất của trục chính phụ



M8

Khả năng khoan ngang lớn nhất

mm

10

Khả năng ta rô ngang lớn nhất



M6

Số lượng dao tiện ngoài

chiếc

8

Số lượng dao tiện móc lỗ

chiếc

5

Số lượng mũi khoan chéo

chiếc

4 (tùy chọn: 7)

Giá đỡ dao mặt trước (trục phụ ~ trục chính)

chiếc

-

Kích thước của dao

mm

12x12x90

Số lượng trục điều khiển



5 (X / Y / Z / B / C)

Trục chính

mm

29

Phạm vi tốc độ trục chính

vòng / phút

15 ~ 8000

Di chuyển nhanh rapid X / Z

m / phút

24

Động cơ trục chính

kw

3.7

Động cơ trục chính phụ

kw

Mitsubishi 1.5/ Fanuc 2.2

Động cơ X1 / Z1

kw

0,5 / 0,75

Động cơ trục Y

kw

0,75

Động cơ khoan ngang

kw

0,5

Động cơ khoan cuối

kw

-

Động cơ X2 / Z2

mm

-/0.5

Động cơ làm mát

kw

0,375

Yêu cầu về nguồn điện

kw

10 KVA

Kích thước máy

mm

1950 x 1190 x 2025

Khối lượng máy

Kilôgam

2140

Danh mục phụ kiện tiêu chuẩn máy tiện đùn CNC Thụy si model JSL-20AS Jinn fa

  • Chức năng trục chính trục CS
  • Giá đỡ ống lót dẫn hướng cố định
  • Thanh dẫn hướng x 1
  • Ống kẹp trục chính x 2
  • Đầu kẹp mâm cặp
  • Bộ đỡ sản phẩm
  • Bộ kiểm tra tưới nguội
  • Bộ kiểm tra cắt đứt
  • Thiết bị tưới nguội khu vực cắt
  • Thiết bị bôi trơn
  • Đệm cân bằng
  • Đèn làm việc
  • Dụng cụ và hộp dụng cụ
  • Hướng dẫn sử dụng

Danh mục phụ kiện lựa chọn máy tiện đùn CNC Thụy si model JSL-20AS Jinn fa

  • Giá đỡ ống lót không dẫn hướng
  • Giá đỡ ống lót dẫn hướng quay đồng thời
  • Chuôi đầu kẹp mâm cặp ER16 Ø22*100L
  • Giá đỡ dao trong 2 mặt ER16*M2
  • Bộ ống kẹp ER16
  • Băng tải sản phẩm
  • Bộ đỡ sản phẩm dài
  • Băng tải phoi
  • Biến áp
  • Ổn áp
  • Cấp liệu phôi thanh 3.2M
