“Là dòng máy tiện CNC băng nghiêng kết hợp giữa các trục tịnh tiến X và Z thì có bổ sung thêm trục quay C. Máy tiện CNC Nakamura Tome TW30(models mới sản xuất) được trang bị hai đầu trục chính, hai tháp pháo bao gồm 12 cụm chứa dao và 24 vị trí thay dao hỗ trợ gia công hai chi tiết trên cùng một lần chạy. Dòng máy tiện CNC Nakamura Tome được đánh giá là dòng máy tiện siêu chính xác hàng đầu tại Nhật Bản”

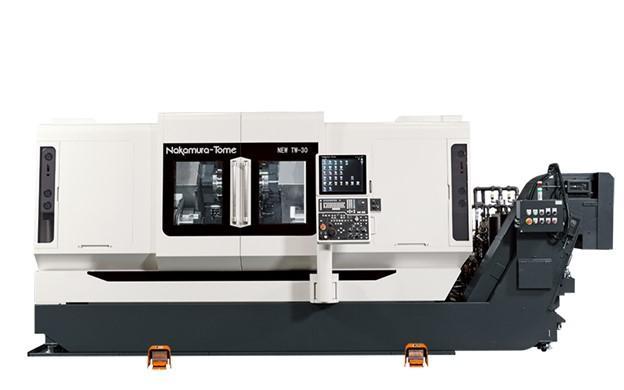

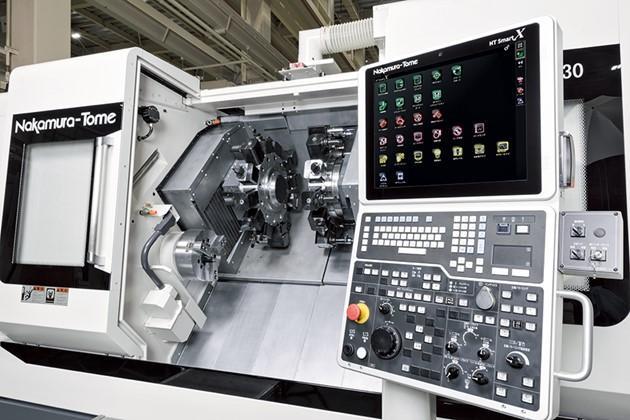

Hình ảnh máy tiện CNC hai đầu trục chính Nakamura Tome TW30
Video chi tiết được gia công tự động trên máy tiện hai đầu trục chính Nakamura Tome TW30
Tổng quan về máy tiện CNC Nakamura Tome dòng TW30
- Nakamura – Tome là hãng sản xuất và chế tạo máy tiện CNC chính xác cao của Nhật Bản, thuộc top hàng đầu thế giới về máy tiện.
- Nakamura Tome chuyên về sản xuất các dòng máy tiện siêu chính xác như trung tâm gia công tiện, tiện CNC hai đầu trục chính, hai tháp pháo, máy một tháp pháo, một trục chính…
- Máy tiện của Nakamura Tome đáp ứng gần như hầu hết các chức năng mà một máy tiện cần có, với khả năng tiện phay đa phức hợp.
- Máy kết hợp hệ thống điều khiển thông minh, kết hợp công nghệ trí tuệ nhân tạo AI, mang lại chất lượng chính xác cũng như khả năng gia công ưu việt.
Để cập nhật thêm thông tin máy, quý khách hàng có thể liên hệ: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất
Truy cập đường link thông số máy của hãng Nakamura Tome, tại đây: https://www.nakamura-tome.co.jp/en/products/tw-30/
Tính năng thiết kế của dòng máy tiện CNC TW30
"Là dòng máy hai trục chính và hai tháp pháo(đài dao), máy tiện CNC TW30 hỗ trợ đảm bảo gia công các chi tiết có biên dạng phức tạp, các bề mặt khó gia công. Việc sử dụng 1 lần gá đặt cho 1 sản phẩm tiện cả hai đầu,máy tiện CNC TW30 giúp giảm thiểu thời gian gá và tăng năng suất sản phẩm lên gấp nhiều lần"
Các đặc điểm chính nổi bật của dòng Nakamura Tome TW30
"Phù hợp nhất cho tất cả các loại gia công hạng nặng. Một siêu máy, tự hào về độ cứng và đường kính nòng trục chính của nó"
- Hai đài dao, máy 2 trục chính đối lập
- Hoạt động truyền trực tiếp có độ chính xác cao trên trục chính bằng công nghệ điều khiển mô-men xoắn động cơ servo.
- Gia công đồng thời trên trục kép đối lập L / R đảm bảo thời gian chu kỳ nhanh hơn.
- 24 đài gá dao. Số lượng dao có thể tăng hơn nữa bằng cách sử dụng nhiều giá kẹp.
- Động cơ servo truyền động đài dao không nâng hạ.
Phần mềm 3D Smart pro AI thông minh và 3D CAD trên dòng máy tiện CNC TW30
Máy sử dụng phần mềm 3D thông minh và hiện đại 3D Smart pro AI, mô hình 3D CAD được phân tích tự động để xác định “hình học”, “đường cắt”, “dụng cụ cắt”, “điều kiện cắt” và “trình tự quy trình cắt”, sau đó một chương trình CNC bao gồm tất cả các quy trình từ nguyên liệu thô đến chi tiết hoàn thiện được tạo ra.
Ngoài việc giảm đáng kể thời gian lập trình, thiết lập và năng suất được cải thiện.
Hình ảnh biên dạng chi tiết và đường chạy dao trên phần mềm 3D smart pro AI
- Mã G-code Nakamura-Tome ban đầu được đăng ký dưới dạng cố định, tạo lập thành thư viện, có thể dễ dàng tạo chương trình bằng cách nhập dữ liệu thông qua cửa sổ hình học 3D, sau đó hệ thống sẽ xuất ra chương trình CAM, ta chỉ việc chỉnh sửa chế độ cắt theo điều kiện của dao cụ hay sao cho phù hợp. Tiết kiệm được thời gian lập trình, giảm thời gian chết của máy, tăng năng suất gia công.

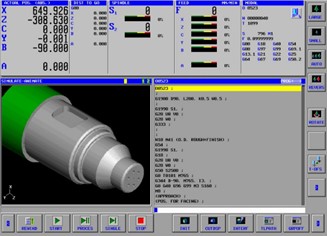

Hình ảnh giao diện chương trình máy trên máy tiện CNC Nakamura Tome TW8
- Chức năng mô phỏng test trước khi gia công đảm bảo an toàn tránh va đập (tính năng quan trọng)

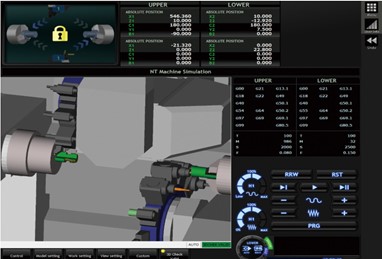

Hình ảnh chi tiết được mô phỏng giả lập trên phần mềm tránh việc bị va đập khi gia công thực tế
- Tính năng bù nhiệt độ, được hỗ trợ bởi AI, nhập dữ liệu thời gian và giữ liệu đo lường vào phần mềm chuyên dụng, sử dụng công nghệ máy học, một mô hình bù tăng trưởng nhiệt được tối ưu hóa sẽ tự động được tạo. Giá trị bù sẽ được tính toán dựa trên đồ thị
Hình ảnh phần mềm phân tích bù nhiệt khi gia công
Thông số kỹ thuật máy tiện CNC hai đầu trục chính hai tháp pháo Nakamura Tome TW30
| Thông số/Models | φ71 |
Đường kính tiện lớn nhất | 335mm / 400mm (Thông số kỹ thuật tiện lớn) |
Chiều dài tiện lớn nhất | 300mm |
Khoảng cách giữa 2 trục chính | Tối đa 1.300mm, tối thiểu 320mm |
Nòng trục chính | 71mm |
Kích thước mâm cặp | 10 inch |
Tốc độ trục chính L / R | 3.500 phút -1 |
Động cơ truyền động trục chính L | 22 / 18,5kW |
Động cơ truyền động trục chính R | 22 / 18,5kW |
