MÁY TIỆN CNC HAI ĐẦU TRỤC CHÍNH, HAI THÁP PHÁO NAKAMURA-TOME TW8

Liên hệ

Là dòng sản phẩm hàng đầu của hãng tiện hàng đầu Nhật Bản

Với thiết kế gia công hai trục chính và hai tháp pháo(đài dao)

Khả năng tiện lớn nhất là 190mm, chiều dài vật tiện là 115mm

Sử dụng phần mềm thông minh 3d AI,3d CAD phân tích chi tiết

Có phần mềm mô phỏng giả lập gia công, tránh va đập

Trang chủ/Máy tiện CNC/Máy tiện CNC hai trục chính/Máy tiện CNC hai trục chính Nakamura Tome

Cập nhật 04/8/2021



  “Là dòng máy tiện CNC băng nghiêng kết hợp giữa các trục tịnh tiến X và Z thì có bổ sung thêm trục quay C. Máy tiện CNC Nakamura Tome TW8 được trang bị hai đầu trục chính, hai tháp pháo bao gồm 12 cụm chứa dao và 24 vị trí thay dao hỗ trợ gia công hai chi tiết trên cùng một lần chạy. Dòng máy tiện CNC Nakamura Tome được đánh giá là dòng máy tiện siêu chính xác hàng đầu tại Nhật Bản”

May-tien-CNC-Nakamura-Tome-TW8

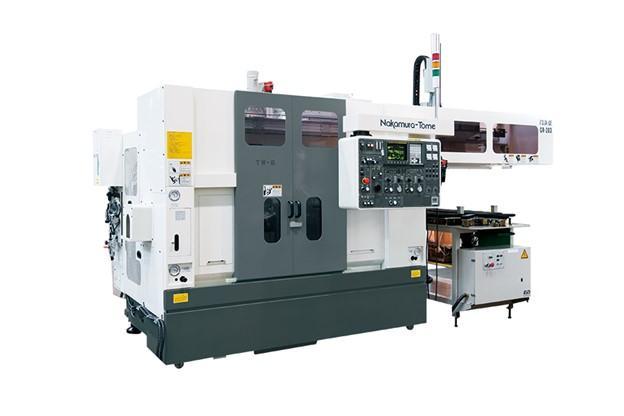

Hình ảnh máy tiện CNC hai đầu trục chính, hai tháp pháo Nakamura Tome TW8



Video về cấu tạo cũng như cách thức hoạt động của máy tiện CNC Nakamura Tome TW8

Tổng quan về máy tiện CNC Nakamura Tome dòng TW8

  • Nakamura – Tome là hãng sản xuất và chế tạo máy tiện CNC chính xác cao của Nhật Bản, thuộc top hàng đầu thế giới về máy tiện.
  • Nakamura Tome chuyên về sản xuất các dòng máy tiện siêu chính xác như trung tâm gia công tiện, tiện CNC hai đầu trục chính, hai tháp pháo, máy một tháp pháo, một trục chính…
  • Máy tiện của Nakamura Tome đáp ứng gần như hầu hết các chức năng mà một máy tiện cần có, với khả năng tiện phay đa phức hợp.
  • Máy kết hợp hệ thống điều khiển thông minh, kết hợp công nghệ trí tuệ nhân tạo AI, mang lại chất lượng chính xác cũng như khả năng gia công ưu việt.

Để cập nhật thêm thông tin máy, quý khách hàng có thể liên hệ: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất



Tính năng thiết kế của dòng máy tiện CNC TW8

"Là dòng máy hai trục chính và hai tháp pháo(đài dao), máy tiện CNC TW8 hỗ trợ đảm bảo gia công các chi tiết có biên dạng phức tạp, các bề mặt khó gia công. Việc sử dụng 1 lần gá đặt cho 1 sản phẩm tiện cả hai đầu,máy tiện CNC TW8 giúp giảm thiểu thời gian gá và tăng năng suất sản phẩm lên gấp nhiều lần"

Các đặc điểm chính nổi bật

  • Máy tiện CNC TW8 với khả năng tiện lớn nhất 190mm
  • Chiều dài vật tiện lớn nhất là 115mm
  • Tốc độ tối đa trục chính L/R  6000RPM
  • Công suất động cơ trục chính L/R 7,5 KW
  • Tháp pháo có 12 dao (24 dao cho 2 tháp) đảm bảo số dao để thực hiện đầy đủ các nguyên công để hoàn thành sản phẩm
  • Trục chính truyền trực tiếp có độ chính xác cao bằng công nghệ điều khiển mô-men xoắn động cơ servo

Phần mềm 3D smart pro AI

Dòng phần mềm 3D thông minh và 3D CAD trên dòng máy tiện CNC TW8:

  • Máy sử dụng phần mềm 3D thông minh và hiện đại 3D Smart pro AI, mô hình 3D CAD được phân tích tự động để xác định “hình học”, “đường cắt”, “dụng cụ cắt”, “điều kiện cắt” và “trình tự quy trình cắt”, sau đó một chương trình CNC bao gồm tất cả các quy trình từ nguyên liệu thô đến chi tiết hoàn thiện được tạo ra.
    Ngoài việc giảm đáng kể thời gian lập trình, thiết lập và năng suất được cải thiện.

San-pham-tren-phan-mem-3D-smart-pro-AI

Hình ảnh biên dạng chi tiết và đường chạy dao trên phần mềm 3D smart pro AI

  • Mã G-code Nakamura-Tome ban đầu được đăng ký dưới dạng cố định, tạo lập thành thư viện, có thể dễ dàng tạo chương trình bằng cách nhập dữ liệu thông qua cửa sổ hình học 3D, sau đó hệ thống sẽ xuất ra chương trình CAM, ta chỉ việc chỉnh sửa chế độ cắt theo điều kiện của dao cụ hay sao cho phù hợp. Tiết kiệm được thời gian lập trình, giảm thời gian chết của máy, tăng năng suất gia công.

Giao-dien-chuong-trinh-may-tren-Nakamura-Tome-TW8

Hình ảnh giao diện chương trình máy trên máy tiện CNC Nakamura Tome TW8

  • Chức năng mô phỏng test trước khi gia công đảm bảo an toàn tránh va đập (tính năng quan trọng)

Chay-mo-phong-tren-phan-mem

Hình ảnh chi tiết được mô phỏng giả lập trên phần mềm tránh việc bị va đập khi gia công thực tế

  •  Tính năng bù nhiệt độ, được hỗ trợ bởi AI, nhập dữ liệu thời gian và giữ liệu đo lường vào phần mềm chuyên dụng, sử dụng công nghệ máy học, một mô hình bù tăng trưởng nhiệt được tối ưu hóa sẽ tự động được tạo. Giá trị bù sẽ được tính toán dựa trên đồ thị

Phan-mem-phan-tich-bu-nhiet-do

Hình ảnh phần mềm phân tích bù nhiệt khi gia công

Thông số kỹ thuật



Thông số / Model

TW8

Ø 34

Ø42 (Option)

Đường kính tiện lớn nhất

190mm

190mm

Chiều dào tiện lớn nhất

115mm

110mm

Khoảng cách giữa 2 trục chính

max.735mm/min.210mm

max.743mm/min.218mm

Nòng trục chính

34mm

42mm

Size mâm cặp

5",6"

Tốc độ trục chính L/R

6,000min-1

Công suất động cơ trục chính L

7.5kW

Công suất động cơ trục chính L

7.5kW

Các cam kết và thông tin liên hệ

 Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuậtcác tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

 Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
