Trang chủ/Máy tiện CNC vạn năng/Máy tiện CNC Kinwa
Cập nhật 27/7/2021
"Là dòng máy tiện CNC khổ lớn, hỗ trợ gia công chính xác các chi tiết có đường kính, kích thước lớn. Đường kính vật tiện qua bàn máy tối đa là Ø900mm, chiều dài vật tiện tối đa lên đến 6000mm"

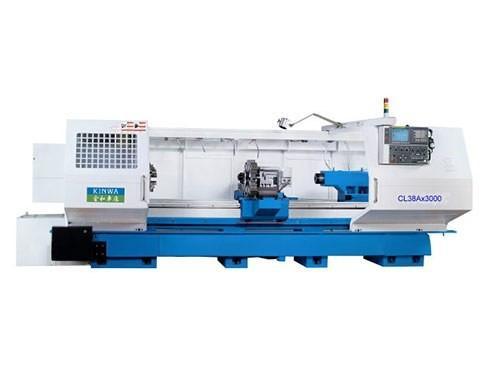

Hình ảnh máy tiện CNC Kinwa dòng CL38Ax3000
Các đặc điểm nổi bật
- Đường kính vật tiện qua băng máy: 660, 900 mm
- Khoảng cách giữa các tâm trục chính: 1000 ~ 6000 mm
- Đường kính trục chính nằm trong dải: 120,186, 258, 375 mm
- Động cơ trục chính với công suất: 30, 40 HP
Các thông số kỹ thuật
Khả năng làm việc | |
Đường kính tiện qua băng máy | 660 mm |
Đường kính tiện qua bàn xe dao | 370 mm |
Khoảng cách chống tâm | 1155, 1655, 2155, 3435, 4385 mm |
Chiều rộng của băng máy | 460 mm |
Hành trình | |
Trục X | 540 mm |
Trục Z | 950, 1450, 1950, 3220, 4170 mm |
Trục chính | |
Trục chính | φ 120 mm (A2 - 11, 6 ~ 1600 vòng / phút) |
Số dải tốc độ trục chính | 2 |
Đài dao | |
Cán dao tiện ngoài | V 8: □ 25 mm |
Cán dao tiện trong (Tối đa) | V 8: φ 40 mm |
Bước tiến | |
Trục X | 10 m / phút |
Trục Z | 10 m / phút |
Ụ động | |
Hành trình ụ động | 220 mm |
Đường kính nòng ụ động | 150 mm |
Độ côn nòng ụ động | MT # 5 |
Động cơ | |
Động cơ chính (30 phút) | αP 40 i (30 HP / 25 HP) |
Động cơ servo | X: α 12 là (3,6 HP) |
Động cơ bơm thủy lực | 2 HP |
Động cơ bơm nước làm mát | 1 HP |
Kích thước máy | |
Chiều dài của máy | 5335, 5790, 6290, 6940, 8370 mm |
Chiều rộng của máy | 2313 mm |
Chiều cao của máy | 2000 mm |
Trọng lượng của máy | 6400, 6800, 7400, 8400, 10100 kg |
* Các lưu ý có thể thay đổi theo thông số máy
- Khoảng cách giữa các tâm sẽ bị thay đổi do trục chính khác nhau
- Hành trình của trục X sẽ bị thay đổi do vị trí các dao cụ khác nhau
- Chiều dài máy bao gồm cả băng tải phoi
- Đặc điểm kỹ thuật chi tiết phụ thuộc vào báo giá
- Các phụ kiện tiêu chuẩn hoặc tùy chọn tùy thuộc vào báo giá
Các thông số phụ kiện kèm theo máy
PHỤ KIỆN TIÊU CHUẨN
- Bộ điều khiển FANUC 0iTD
- LCD màu 10,4”
- Động cơ trục chính 30 HP, αP 40 i
- Động cơ trục chính 40 HP, αP 50 i (chỉ dành cho CL 58)
- Trục chính 120, 186 mm
- Mũi khoan trục chính 258, 375 mm (Chỉ dành cho CL 58)
- Định hướng cơ khí trục chính
- Hàm trục Cs hoặc hàm trục Cf
- Mâm cặp 3 chấu thủy lực rỗng
- Mâm cặp 3 chấu thủ công
- Mâm cặp 4 chấu độc lập thủ công
- Mâm cặp điện khí nén
- Chiều dọc 8- Đài dao, giá đỡ dụng cụ và đầu kẹp
- Chiều ngang 4- Đài dao,giá đỡ dụng cụ và đầu kẹp
- Chiều ngang 6- Đài dao,giá đỡ dụng cụ và đầu kẹp
- Hệ thống điều khiển dụng cụ V12 không có giá đỡ và đầu kẹp dụng cụ
- Thay dao nhanh
- Phụ tùng hỗ trợ doa lỗ với mũi khoan
- Lũy nét tĩnh với hàm lăn φ 40 ~ 235 mm
- Lũy nét tĩnh với hàm lăn φ 190 ~ 405 mm
- Ụ động với trung tâm tích hợp và chống tâm chết MT#5
- Luy nét tự định tâm dạng kẹp
- Luy nét thủ công
- Hệ thống thủy lực
- Hệ thống làm mát và bể làm mát
- Băng tải phoi
- Cửa đôi và che phủ chống bắn tóe
- Đèn làm việc
- Hộp dụng cụ với công cụ điều chỉnh
PHỤ KIÊN TÙY CHỌN
- Máy biến áp
CÁC PHỤ KIỆN ĐẶC TRƯNG CỦA MÁY

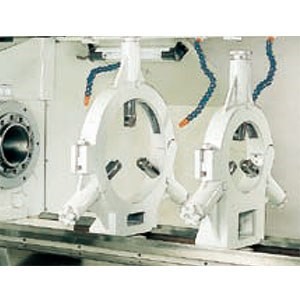

Luy nét động điều khiển tay | Luy nét tĩnh |

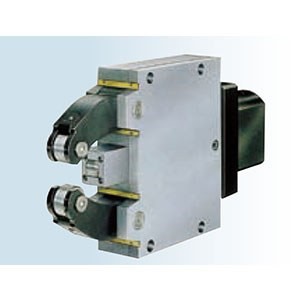

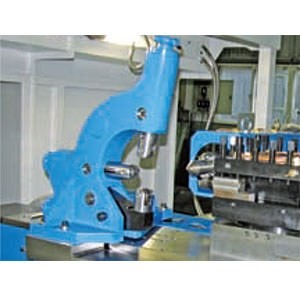

Luy nét tự định tâm dạng kẹp |

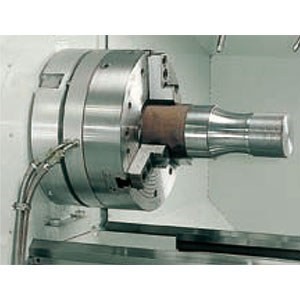

Mâm cặp khí nén |

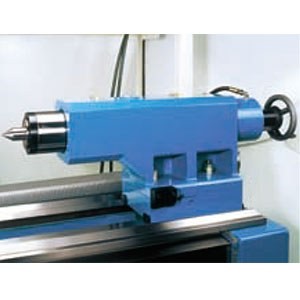

Ụ động |

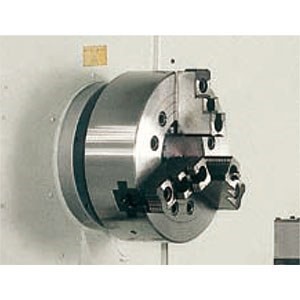

Mâm cặp 3 chấu thủy lực |

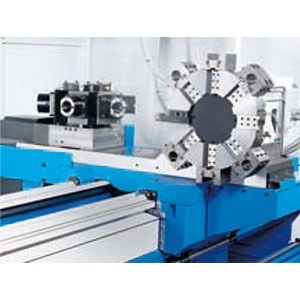

Đài dao V8+H6 |

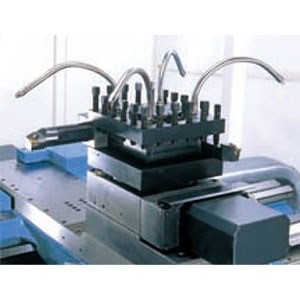

Đài dao H4 |

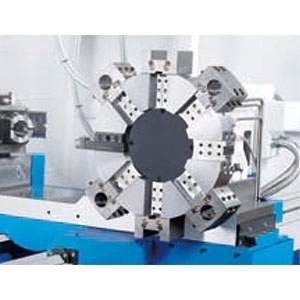

Đài dao V8 |

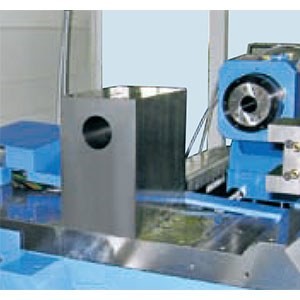

Phụ tùng hỗ trợ doa lỗ |
Các cam kết và thông tin liên hệ
Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.
Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.
Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
