Trang chủ/Máy tiện CNC vạn năng/Máy tiện CNC Kinwa
Cập nhật 27/7/2021
"Là dòng máy tiện CNC Đài Loan, hỗ trợ gia công chính xác các chi tiết có đường kính, kích thước lớn. Đường kính vật tiện qua bàn máy tối đa là Ø590mm, chiều dài vật tiện tối đa lên đến 580, 1180mm"

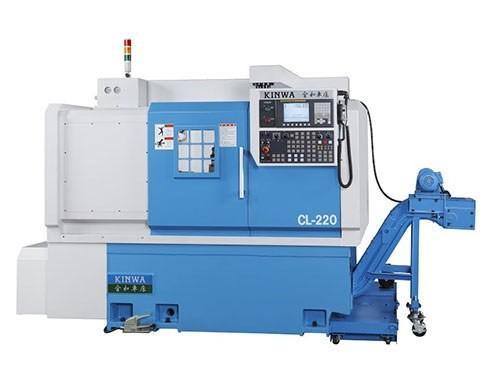

Hình ảnh máy tiện CNC băng nghiêng CL-220
Các đặc điểm nổi bật máy tiện CNC CL-220
- Sử dụng hai loại mâm cặp có kích thước: 8'' và 10''
- Đường kính vật tiện qua băng máy là: 590 mm
- Khoảng cách giữa các tâm máy: 580, 1180mm
- Đường kính trong lòng ụ động: 52, 80 mm
- Động cơ mô tơ trục chính: 25 HP
Định nghĩa máy tiện CNC
"Là dòng máy tiện cao cấp hơn dòng máy tiện vạn năng khi máy hoạt động kết hợp với bộ điều khiển CNC ( Computerized Numerically Controlled - Điều khiển bằng máy tính).
Là dòng máy hỗ trợ quá trình sản xuất gia công trong đó các thanh phôi liệu sẽ được gá trên mâm cặp và quay đều cùng trục chính trong khi đó hệ thống dao cụ trên đài dao di chuyển vào để loại bỏ vật liệu phôi thừa đồng thời tạo hình biên dạng chi tiết."
* Các bạn có thể đón đọc các dòng máy tiện CNC mà công ty thương mại,tại đây: http://maycongcuachau.com.vn/may-tien-cnc
Các thông số kỹ thuật
Khả năng làm việc | |
Đường kính tiện qua băng máy | φ 590 mm |
Đường kính tiện qua bàn xe dao | φ 380 mm |
Khoảng cách tiện qua hầu máy | 580 mm |
Đường kính tiện tối đa | φ 450 mm |
Hành trình | |
Trục X | 245 mm (230 + 20) |
Trục Z | 520 mm |
Trục chính | |
Tốc độ | 3200 vòng / phút |
Mũi trục chính | A2 - 6 |
Đường kính lỗ trục chính | φ 62 mm |
Mâm cặp | 8 "(φ 52 mm) |
Đài dao | |
Dao cụ | Đài dao 10 trạm thẳng đứng |
Đường kính cán dao tiện ngoài | □ 25 mm |
Đường kính cán dao tiện trong (Tối đa) | φ 40 mm |
Bước tiến | |
Trục X | 16 m / phút |
Trục Z | 20 m / phút |
Ụ động | |
Hành trình ụ động | 480 mm |
Đường kính nòng ụ động | 75 mm |
Độ côn nòng ụ động | MT # 4 |
Hành trình nòng ụ động | 100 mm |
Động cơ | |
Động cơ chính (30 phút) | 15 HP (βiIP 18) |
Động cơ servo | Trục X: 1,6 HP (βiS 8) |
Động cơ thủy lực | 2 HP |
Động cơ bơm nước làm mát | 1 HP |
Kích thước máy | |
Chiều dài của máy | 3455 mm |
Chiều rộng của máy | 1770 mm |
Chiều cao của máy | 2000 mm |
Trọng lượng của máy | 3450 kg |
Các lưu ý có thể thay đổi theo thông số máy
- Khoảng cách giữa các tâm sẽ bị thay đổi do trục chính khác nhau
- Hành trình của trục X sẽ bị thay đổi do vị trí các dao cụ khác nhau
- Chiều dài máy bao gồm cả băng tải phoi
- Đặc điểm kỹ thuật chi tiết phụ thuộc vào báo giá
- Các phụ kiện tiêu chuẩn hoặc tùy chọn tùy thuộc vào báo giá
Các thông số phụ kiện kèm theo máy
PHỤ KIỆN TIÊU CHUẨN
- Bộ điều khiển 0i-Mate TD
- Hệ thống thủy lực
- Mâm cặp thủy lực 3 chấu
- Chấu kẹp cứng và chấu kẹp mềm 1 bộ/mỗi chiếc
- Đài dao servo V10
- Giá đỡ mũi khoan 5PC
- Giá đỡ dao tiện mặt đầu 2PC
- Đầu kẹp cán dao doa (M10,12,16,20,25,32)
- Đầu cặp mũi khoan (MT#2,#3) 1PC /mỗi cái
- Cửa di chuyển và che phủ chống bắn tóe
- Hệ thống làm mát với bơm làm mát hiệu suất cao
- Bể chứa dung dịch làm mát
- Băng tải phoi và thùng chứa
- Với CL-220/CL-250: Ụ điều khiển thủ công với nòng ụ động thủy lực, chống tâm động MT#4
- Với CL-280: Ụ có thể lập trình được tích hợp sẵn ở giữa và nòng ụ động thủy lực,chống tâm tĩnh MT#4
- Đèn làm việc
- Hộp dao cụ và hộp chỉnh dao cụ
PHỤ KIỆN TÙY CHỈNH
- Cài đặt dao cụ bằng tay
- Cửa đóng mở tự động
- Máy tách dầu
- Máy biến áp
- Bộ điều chỉnh điện áp với biến áp
- Đặc điểm kỹ thuật tiêu chuẩn CE
- Khay hứng chi tiết
Các phụ kiện đặc trưng máy

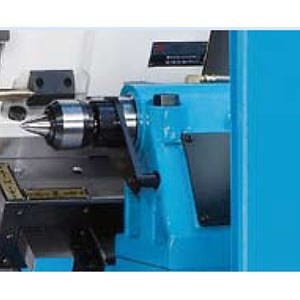

Ụ động Tiện chi tiết gia công trục dài có ụ động và nòng ụ động thủy lực để hỗ trợ chi tiết gia công |

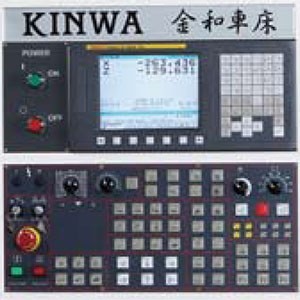

Bảng điều khiển Kinwa Với bộ điều khiển FANUC 0iMateTD, LCD màu 8,4 ”, bảng điều khiển kiểu mới |

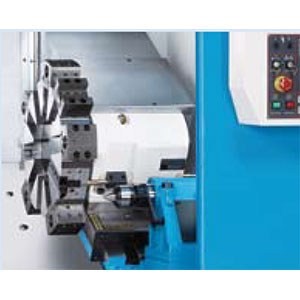

Đài dao Đài dao servo 10 trạm thẳng đứng với động cơ servo FANUC để lập chỉ mục. Công cụ lập chỉ mục nhanh chóng và nó không cần bộ khuếch đại servo khác |

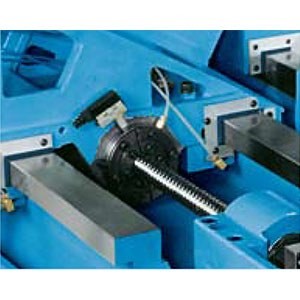

Hộp xe dao Cấu trúc rãnh dạng hộp để cắt hạng nặng. Trục Z với khớp nối an toàn và khối cắt để ngăn chặn bất kỳ tai nạn nào |

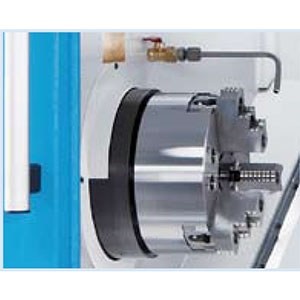

Mâm cặp ba chấu CL-220 với mâm cặp thủy lực 3 chấu rỗng 8 inch, giới hạn lọt thanh 52 mm. CL- 50 với mâm cặp thủy lực 3 chấu rỗng 10 inch, giới hạn lọt thanh 80 mm. CL-280 với mâm cặp thủy lực 3 chấu rỗng 10/12 inch, giới hạn lọt thanh 80 mm |
Các cam kết và thông tin liên hệ
Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số điện thoại: 0912.002.160 hoặc email: attjsc@machinetools.com.vn để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.
Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.
Công ty Cổ phần Thương mại và Công nghệ Á Châu cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
