Đặc tính kỹ thuật máy
"Là dòng máy tiện CNC loại băng nghiêng, tích hợp 8 bầu kẹp dao"
Các tính năng nổi bật:
- Kết cấu băng nghiêng giúp máy cứng vững và hoạt động ổn định hơn. Thành băng nghiêng góc 45 độ giúp dễ cho việc xả và thoát phoi

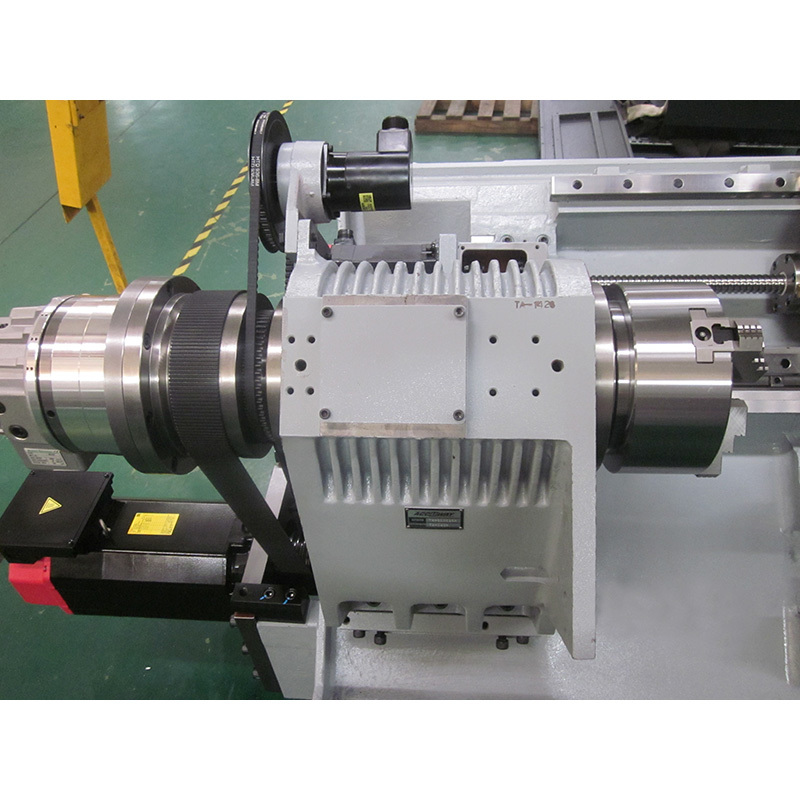

- Trục chính được nâng đỡ bởi mỗt dãy ổ lăn côn kép ở phía trước và phía sau chống lại lực cắt dọc trục, các ổ trục tiếp xúc góc tự điều chỉnh cung cấp khả năng chịu tải xuyên tâm lớn. Cân bằng chính xác được thực hiện trên mỗi trục tránh hiện tượng rung lắc
- Độ phẳng, độ vuông góc, độ thẳng được kiểm tra và hiệu chỉnh chính xác nhờ đội ngũ kỹ sư lành nghề

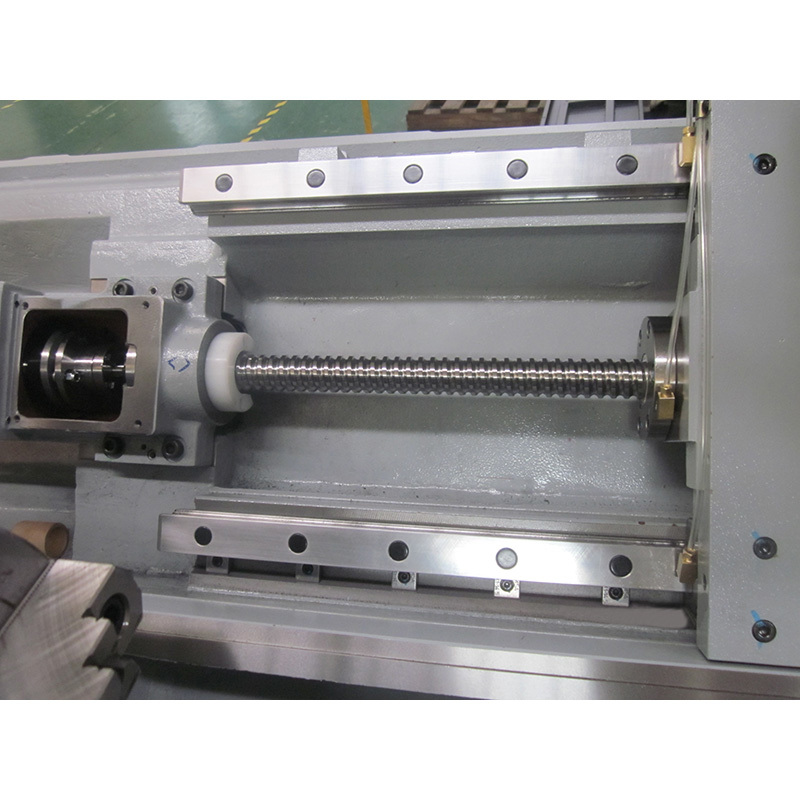

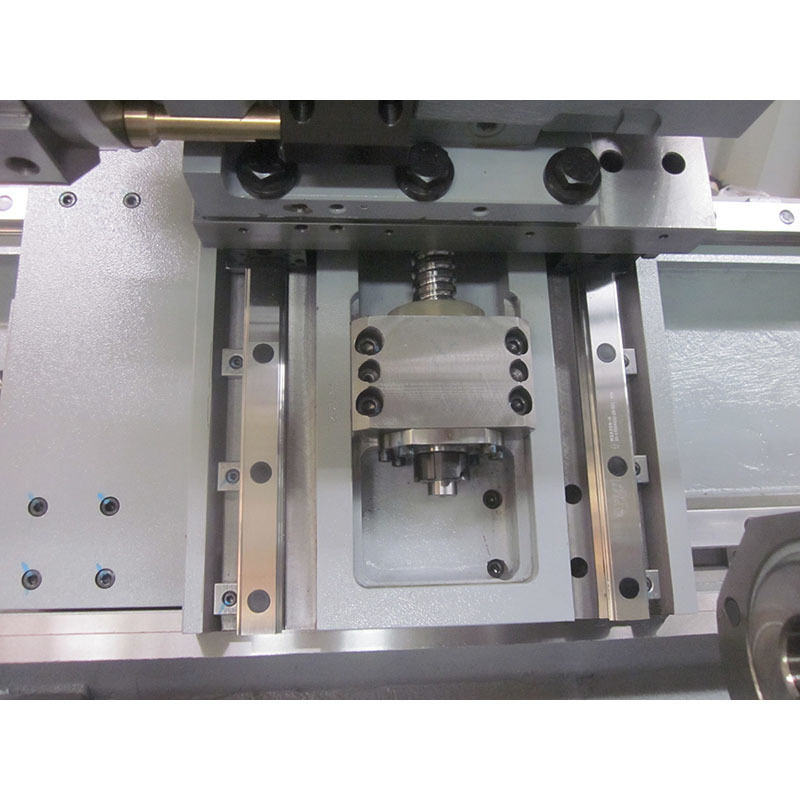

- Động cơ AC servo cung cấp lực đẩy mạnh cho tốc độ tiến dao và tốc độ cắt chính xác. Được kết nối trực tiếp với cơ cấu truyền động giúp chuyển động đạt tuyệt đối

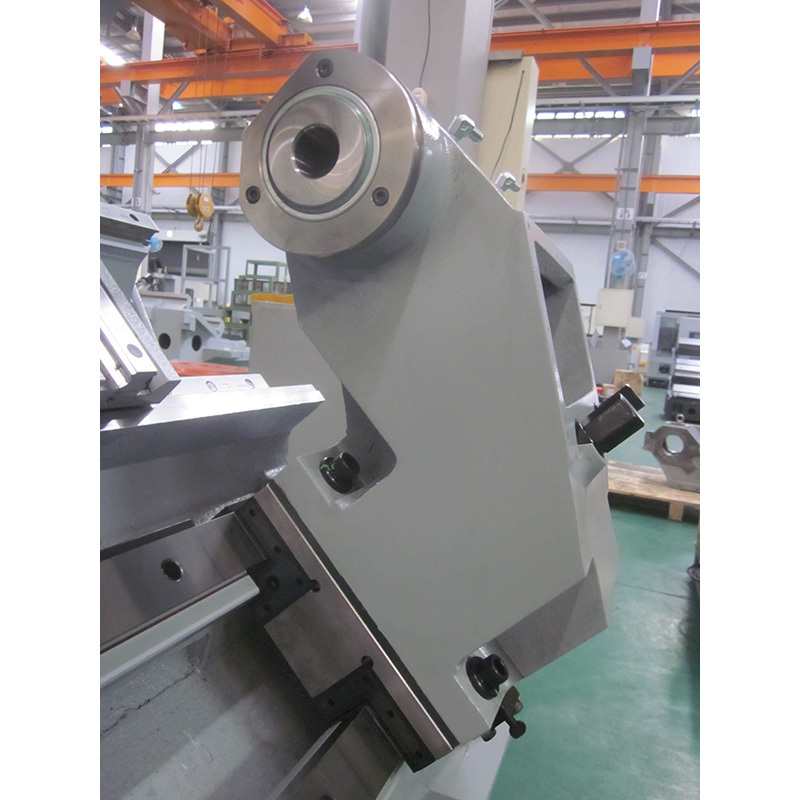

- Ụ động có thể di chuyển bằng tay hoặc câu lệnh, tháp pháo thiết kế kiểu dáng mạnh mẽ điều khiển bằng thủy lực và động cơ servo để đáp ứng nhu cầu

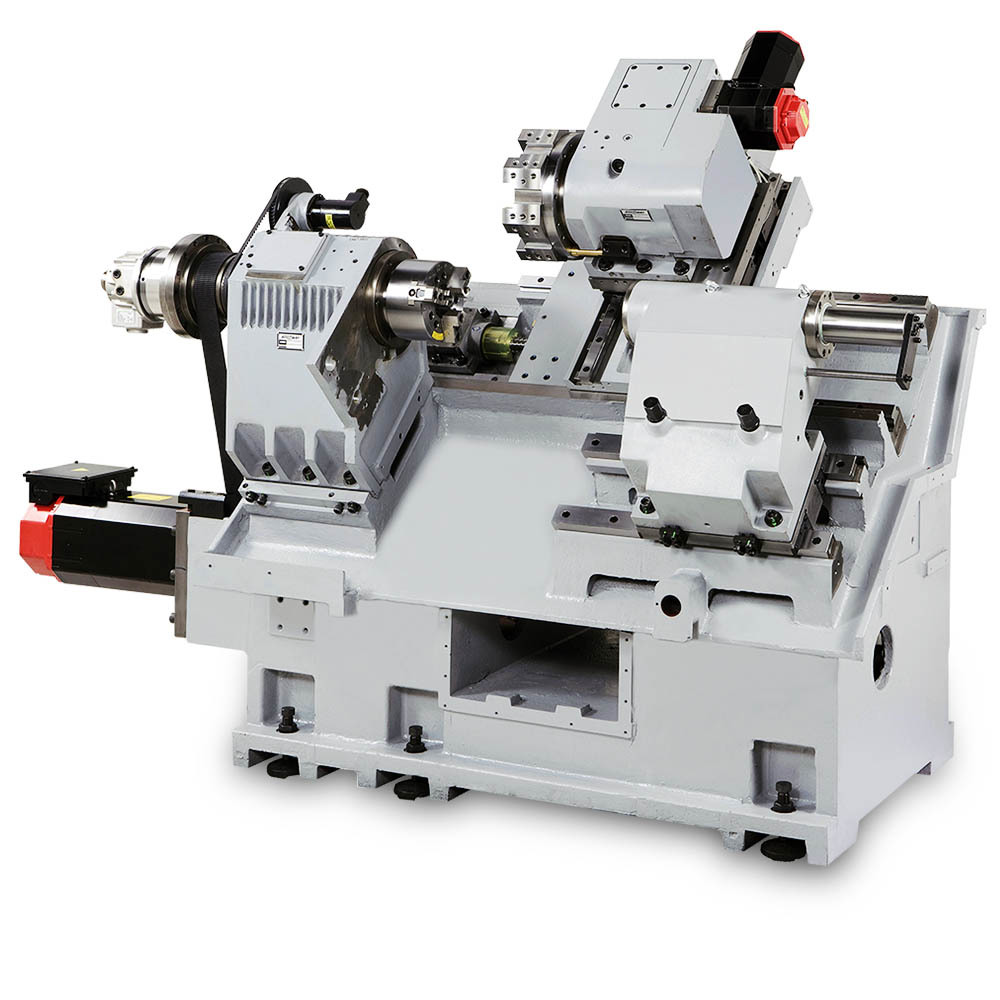

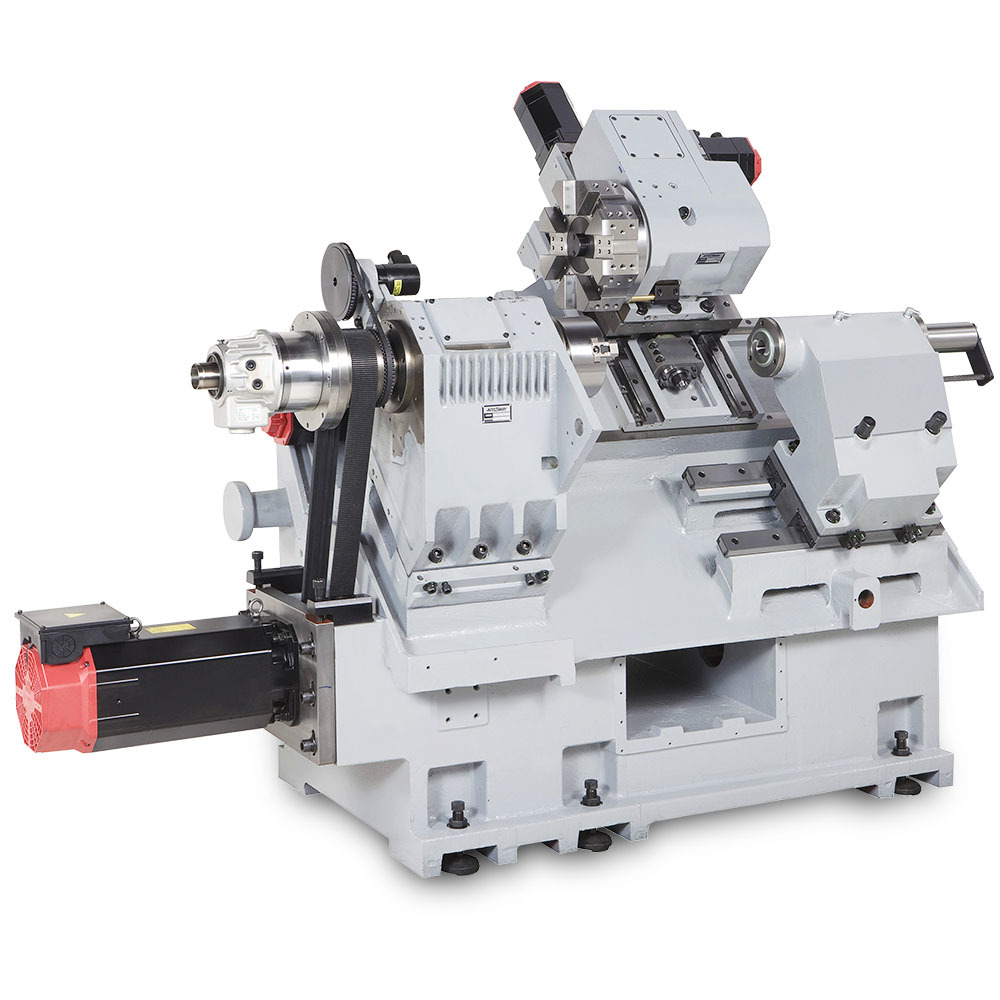

Hình ảnh máy tiện CNC băng phẳng Accuway JT-150
THÔNG SỐ KỸ THUẬT
MỤC / Models | JT-150 | |
Bộ điều khiển | FANUC 0i-T | |
Khả năng làm việc | ||
Đường kính tiện qua băng | mm | 505 |
Đường kính tiện qua bàn xe dao | mm | 318 |
Đường kính cắt lớn nhất | mm | 350/300(320) |
Chiều dài cắt lớn nhất | mm | 320 |
Loại dẫn hướng chuyển động | Tuyến tính | |
Trục chính | ||
Độ côn trục chính | ASA | A2-6 (A2-5) |
Đường kính mâm cặp | inch | 8 (6) |
Đường kính lỗ trục chính | mm | 62 (56/76) |
Tốc độ trục chính | vòng / phút | 4500 (6000/4000) |
Công suất động cơ trục chính (Tiếp / 30 phút) | kW | 7.5/11(15/11) |
Công suất thanh | mm | 52 (44/65) |
Hành trình | ||
Hành trình trục Z | mm | 350 |
Hành trình trục X | mm | 195 |
Bước tiến | ||
Tốc độ di chuyển nhanh trục Z | m / phút | 30 |
Tốc độ di chuyển nhanh trục X | m / phút | 30 |
Đài dao | ||
Hệ thống dụng cụ | BOT | |
Loại điều khiển đài dao | Thủy lực / Servo | |
Số lương dao | Chiếc | 8/10 (12) |
Kích thước cán dao | mm | 25 |
Kích thước cán dao tròn | mm | 32 |
Ụ động | ||
Hành trình ụ động | mm | 200 |
Hành trình nòng ụ động | mm | 150 |
Đường kính nòng ụ động | mm | 70 |
Độ côn ụ động | MT # | 4 |
Kích thước | ||
Kích thước máy L x W x H | m | 2,3 x 1,7x 1,8 |
Khối lượng tịnh | Kilôgam | 2900 |
PHỤ KIÊN TIÊU CHUẨN
- Bộ điều khiển FANUC 0i-T
- Màn hình LCD màu 8,4”
- Giao diện RS-232
- Hệ thống trao đổi nhiệt cho tủ điện
- Hệ thống làm mát 4 bar
- Đèn cảnh báo 3 màu
- Hộp bộ dụng cụ
PHỤ KỆN TÙY CHỌN
- Nâng cấp lên màn hình LCD màu 10,4”
- Mâm cặp kiểu collet
- Khay hứng chi tiết và băng tải chi tiết
- Bộ cấp phôi tự động 7 hoặc 24 PIN
- Bộ cấp phôi tự động
- Bộ tách dầu
- Bộ làm mát
- Điều hòa cho tủ điện
- Biến áp
- Tiêu chuẩn CE
- Hệ thống cửa tự động
- Giao diện loader (giao diện tải phôi)
