Máy phay lăn răng CNC Songma - Hàn Quốc
Cập nhật 11/3/2023
"Là dòng máy phay lăn răng CNC do hãng Songma - Hàn Quốc sản xuất, rất được ưa chuộng sử dụng để chế tạo các loại bánh răng chất lượng cao"
Các tính năng nổi bật:
Máy phay lăn răng CNC các model SH-210/260/310/410 được thiết kế để thực hiện thực hiện phay lăn tốc độ cao, độ cứng cao, độ chính xác cao cho nhiều loại bánh răng bao gồm các bánh răng ô tô.
Máy có 6 trục CNC như sau:
Trục X: hành trình trụ, trục Y: dịch chuyển dao phay
Trục Z: đầu dao phay, trục A: đầu xoay dao phay
Trục B: đầu quay dao phay, trục C: Bàn quay

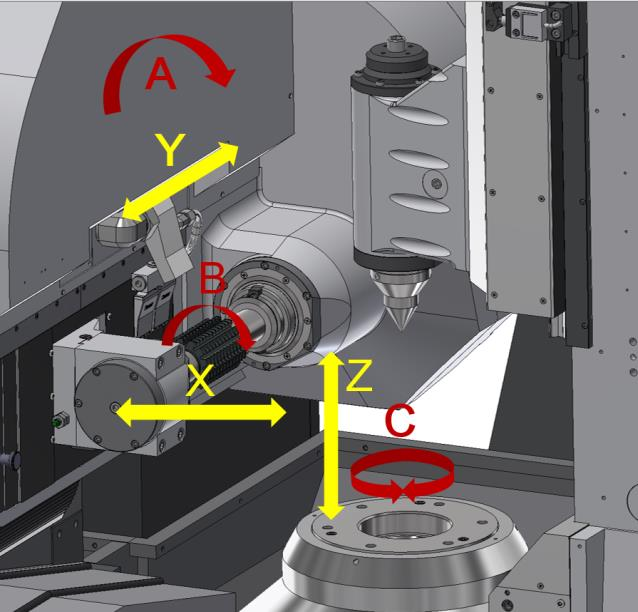

Sơ đồ bên dưới thể hiện các trục CNC và hướng chuyển động của chúng
Hình ảnh các trục điều khiển của máy phay lăn răng SH210 - Songma

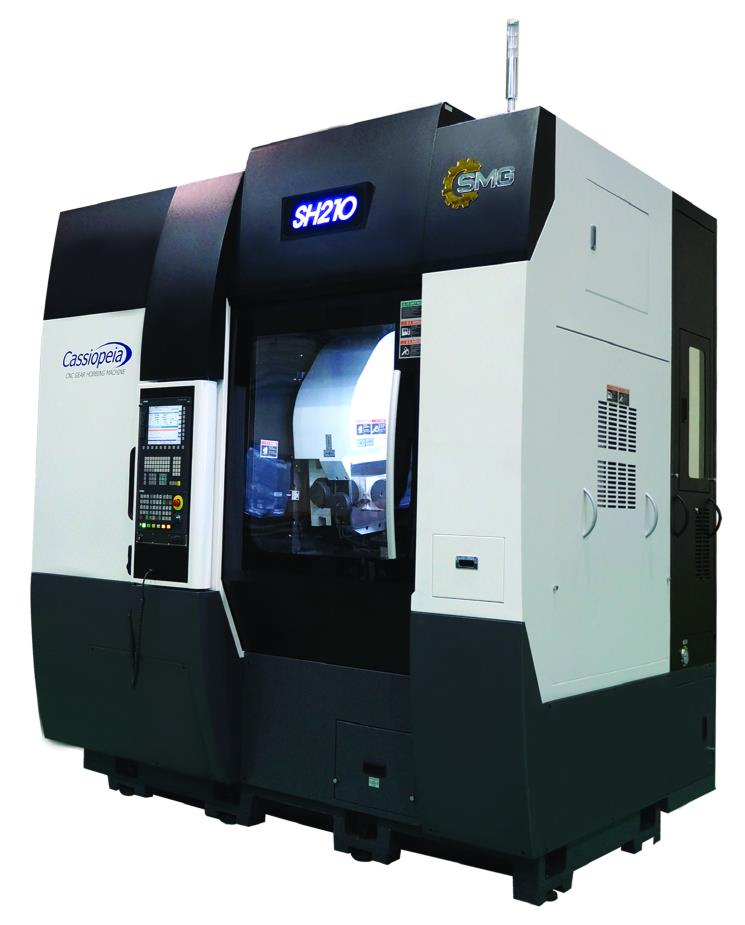

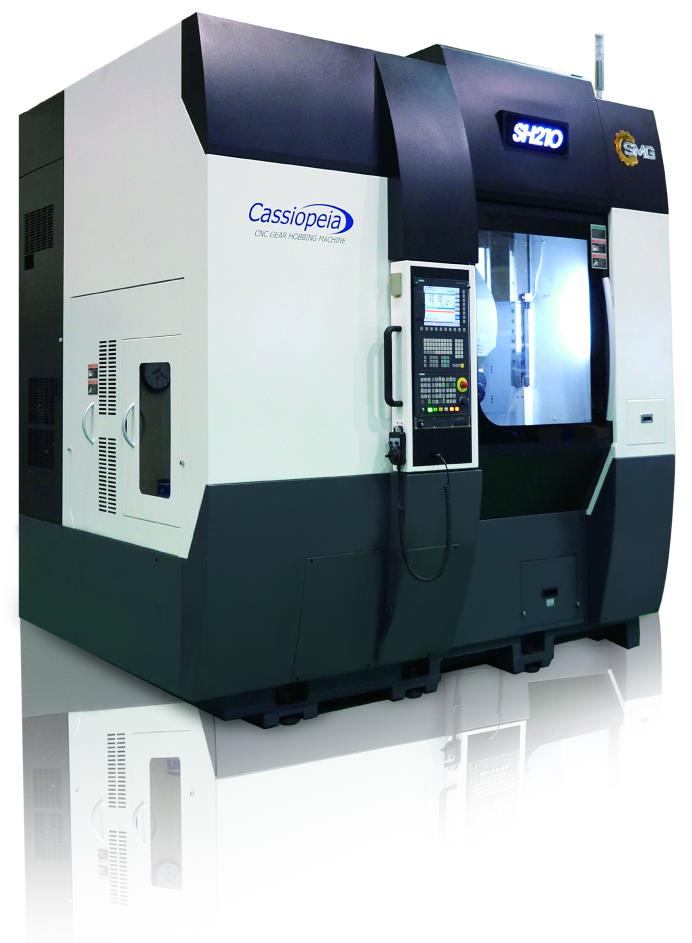

Hình ảnh máy phay lăn răng SH210 - Songma
Hình ảnh máy phay lăn răng CNC SH210 Songma
Thông số kỹ thuật máy phay lăn răng SH210, SH260, SH310 và SH410 - Songma
Model | SH210 | SH260 | SH310 | SH410 |
Khả năng gia công của máy | ||||
Đường kính phôi tối đa.(Khi trang bị bộ cấp phôi vòng) | Φ210 mm | Φ260 mm | Φ310 mm | Φ410 mm |
Đường kính phôi tối đa (độc lập) | Φ350 mm | Φ350 mm | Φ350 mm | Φ410 mm |
Module tối đa | M6 | M6 | M6 | M8 |
Tốc độ bàn tối đa | 300 rpm | 300 rpm | 300 rpm | 200 rpm |
Đường kính bàn | Φ240 mm | Φ240 mm | Φ240 mm | Φ330 mm |
Đường kính đồ gá cơ sở | Φ130 mm | Φ170 mm | Φ210 mm | Φ260 mm |
Đầu dao phay | ||||
Đường kính/Chiều dài dao phay lăn tối đa | Φ180/220 mm | Φ180/220 mm | Φ190/230 mm | Φ190/230 mm |
Tốc độ dao phay tối đa | 2000 vòng/phút | 2000 vòng/phút | 1,500 vòng/phút | 1,000 vòng/phút |
Hành trình trục dao phay tối đa (trục Y) | 200 mm | 200 mm | 210 mm | 210 mm |
Góc xoay dao phay | ±45º | ±45º | ±45º | ±45º |
Côn trục gá dao phay | BBT #40 | BBT #40 | BBT #40 | BBT #40 |
Công suất đầu ra trục chính mang dao phay | 12 kW | 12 kW | 12 kW | 15 kW |
Phạm vi làm việc | ||||
Hành trình trục X (Hướng tâm) | 270(15~285) mm | 270(15~285) mm | 270(15~285) mm | 290(15~305) mm |
Hành trình trục Z (Hướng trục) | 370(200~570) mm | 370(200~570) mm | 370(200~570) mm | 370(150~520) mm |
Hành trình tâm ụ động | 400(355~755)mm | 400(355~755)mm | 400(355~755)mm | 400(305~705)mm |
Tốc độ tiến dao nhanh | ||||
Tốc độ tiến dao nhanh trục X(Hướng tâm) | 12 m/phút | 12 m/phút | 12 m/phút | 12 m/phút |
Tốc độ tiến dao nhanh trục Z(Hướng trục) | 12 m/phút | 12 m/phút | 12 m/phút | 12 m/phút |
Tốc độ tiến dao nhanh trục Y | 5 m/phút | 5 m/phút | 5 m/phút | 5 m/phút |
Thông số khác | ||||
Số trục | 6(X,Y,Z,A,B,C) | 6(X,Y,Z,A,B,C) | 6(X,Y,Z,A,B,C) | 6(X,Y,Z,A,B,C) |
Hệ thống điều khiển CNC | Siemens 840D SL | Siemens 840D SL | Siemens 840D SL | Siemens 840D SL |
Loại che phủ chống bắn toé | Đóng nóc | Mở nóc | Mở nóc | Mở nóc |
Kích thước sàn (DxRxC) | 2741x3238x2970mm | 2741x3238x2990mm | 2741x3238x2990mm | 2776x3329x2990mm |
Trọng lượng máy | 9500 kg | 9500 kg | 9500 kg | 11000 kg |
Cấu tạo các bộ phận chính của máy
Đầu dao phay
Bằng cách sử dụng ổ trục con lăn tuyến tính cho trục Y và ổ đỡ trục gá, đảm bảo được độ chính xác cao khi cắt nặng và cho phép cắt tiếp tuyến.
Bằng việc sử dụng trục gá dao phay tiếp xúc kép, duy trì độ cứng trục chính cao khi cắt nặng.
- Chất liệu: Gang và thép
- Động cơ trục chính dao phay: SH210/260/310 : 12kW, SH410 : 15Kw
- Số truyền: SH210/260(3:1), SH310(4:1), SH410(6:1)
- Ổ trục chính dao phay: B7016E.TPA.P4.UL(FAG)
- Ổ trục trượt dịch chuyển dao phay: RUS 19105(INA)
- Vít bi me trục Y: Ø40 x 765mm(TIC)
- Ổ trục vít bi me trục Y: 30TAC 62B SU C10PN7B(NSK)
- Lực kẹp xoay dao phay: 11,700kgf

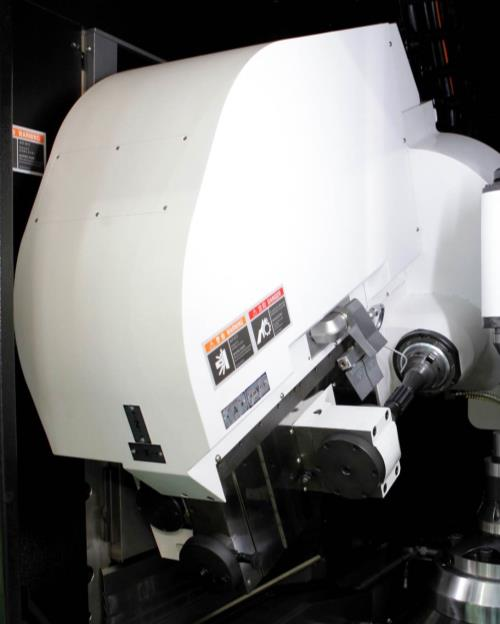

Hình ảnh đầu dao phay của máy phay lăn răng CNC SH210
Ụ động
Khung đúc mạnh mẽ và hướng dẫn con lăn có độ cứng cao, đảm bảo việc cắt bánh răng độ chính xác cao ngay cả khi thực hiện thao tác cắt nặng.
- Chất liệu: Gang và thép
- Ổ trục chính ụ động: B7010E.TPA.P4.UL(FAG)
- Dẫn hướng tuyến tính ụ động: RGW45CC 2R937.5ZBP+KK/E2(HIWIN)
- Xi lanh lên/xuống: 70H-71FA63BB400-AD-LN(TAIYO)
- Động cơ kẹp ụ động: tối đa 1,558kgf.

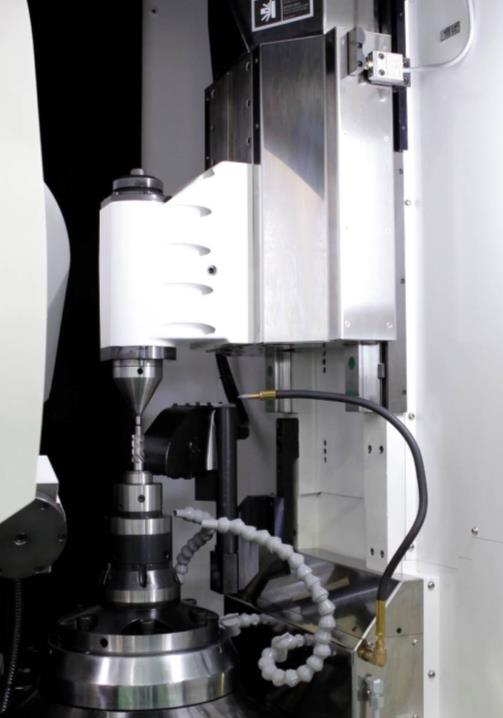

Hình ảnh ụ động máy phay lăn răng CNC SH210

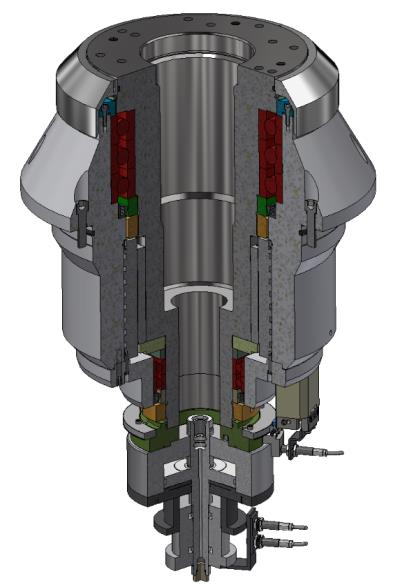

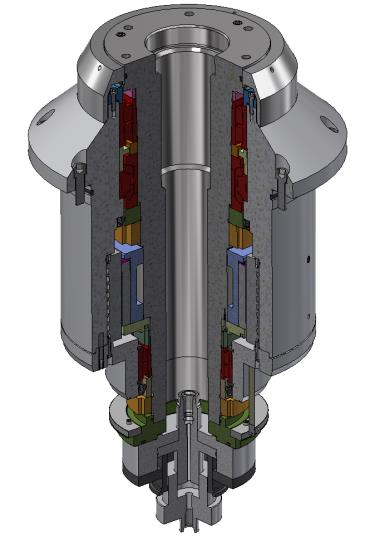

Bàn (trục C)
Không có khe hở khi sử dụng động cơ truyền động trực tiếp mô-men xoắn cao và bộ mã hóa chính xác, điều này đảm bảo độ chính xác cắt cao.
- Chất liệu: Gang và thép - Loại bàn (trục C) động cơ: động cơ dẫn hướng trực tiếp - Bộ mã hóa bàn: bộ mã hóa kiểu chuông (AMO) - Số xung mã hóa: 36,000 Pluse - Độ phân giải bàn: 0.001° | <SH210/260/310> - Ổ đỡ trục bàn : B71938E.TPA.P4.UL(FAG) B71928C.TPA.P4.UL(FAG) - Công suất kẹp xi lanh quay: Max. 4,116kgf - Mô-men xoắn định mức động cơ bàn D-D : 450 Nm - Mô-men tối đa động cơ bàn D-D: 878 Nm |
- Ổ đỡ trục bàn : 71952ACDFB/P4A(SKF) 71928CDGA/P4A(SKF) - Công suất kẹp xi lanh quay: Max. 7,044kgf - Mô-men xoắn định mức động cơ bàn D-D : 714 Nm - Mô-men tối đa động cơ bàn D-D: 1320 Nm |

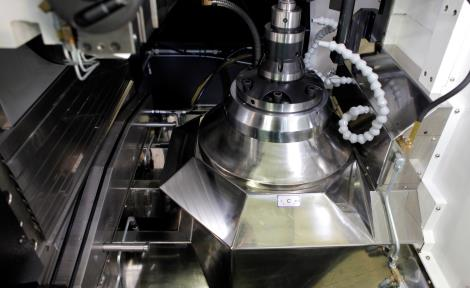

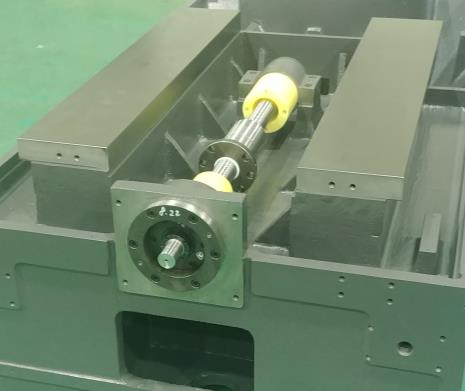

Băng máy
Cấu trúc góc trượt vào băng máy rộng cho phép thực hiện gia công chính xác dựa trên áp suất bề mặt giảm và độ bền cắt cao.
Băng máy dốc cung cấp điều kiện xử lý phoi tốt nhất. Tấm chắn SUS trên băng máy cung cấp hệ thống cắt khô tối ưu và độ ổn định nhiệt cao.
- Chất liệu: Gang và thép
- Trọng lượng: 2,890kg
- Vít bi me trục X: Ø50 x 1034mm(TIC)
- Ổ đỡ vít bi me trục X: 40TAC 90B SU C10PN7B(NSK)

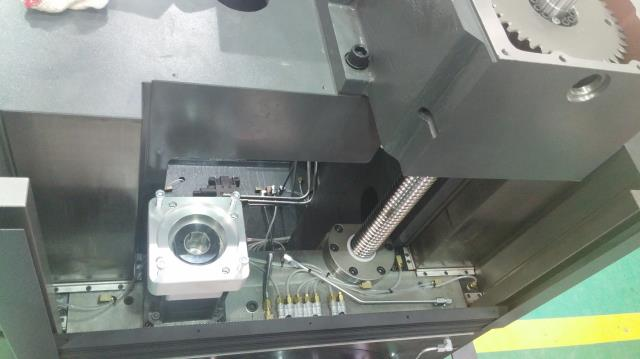

Trụ (cột):
Cấu trúc góc trượt vào băng máy rộng cho phép thực hiện gia công chính xác dựa trên áp suất bề mặt giảm và độ bền cắt cao.
- Chất liệu: Gang và thép
- Trọng lượng: 1,400kg
- Vít bi me trục Z: Ø50 x 798mm(TIC)
- Ổ đỡ vít bi me trục Z: 40TAC 90B SU C10PN7B(NSK)
Hệ thống bôi trơn

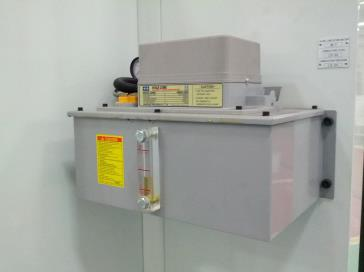

1) Thùng bôi trơn cho rãnh trượt (Nhãn hiệu: Hansung)
- Thông số : HMGP303S-01-T12-F/P-F220

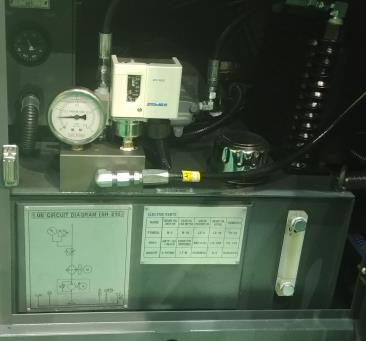

2) Thùng bôi trơn cho hộp số trục chính
- Bơm chính (Nhãn hiệu: A-ryung)
Thông số: AMTP-100-11MSVB
- Kích thước: 466 x 360 x 445

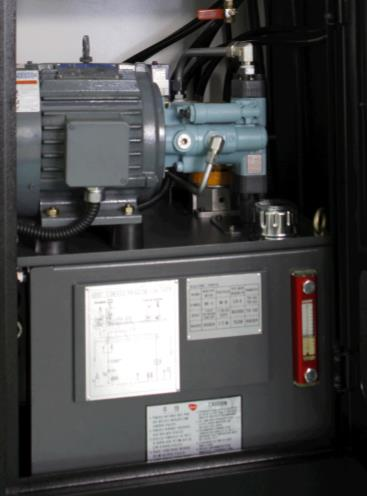

Hệ thống thủy lực
1) Bơm chính (nhãn hiệu: NACHI)
- Thông số : PVS-1B-16N1
2) Van điện từ (nhãn hiệu: NACHI)
- Thông số: SS-G01-A3X-R-C1(2EA)
SS-GO1-C5-R-C1(1EA)
SS-G01-C6-R-C1(1EA)
3) Bộ truyền động thủy lực
- Mở kẹp trục gá dao phay, kẹp xoay dao phay, ụ động lên/xuống, kẹp/mở kẹp làm việc.

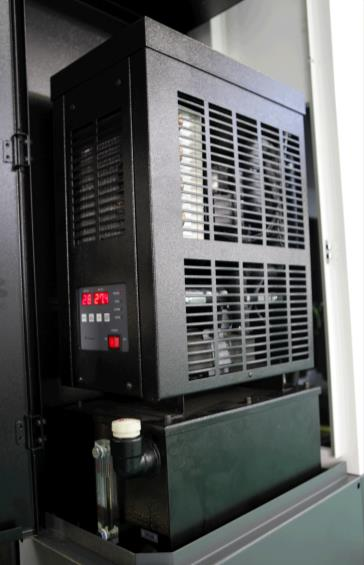

Hệ thống làm mát
Nhãn hiệu: Mastertech
Thông số : MSCU-300AS-HL
Khả năng làm mát (50/60HZ) : 240/330(kcal/h)
Vị trí làm mát: động cơ D-D trục C
Kích thước: 255 x 430 x 1045

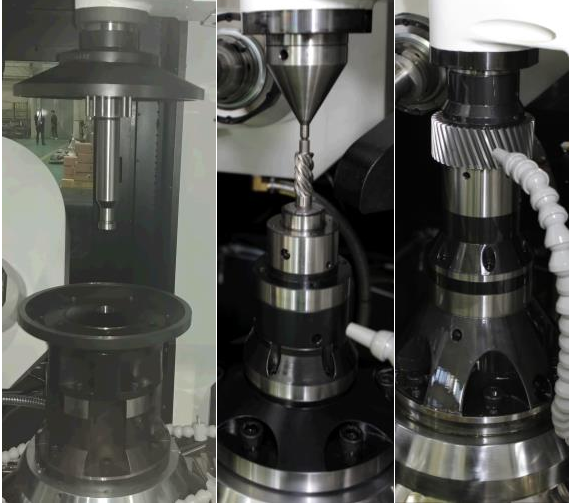

Đồ gá dao phay lăn
Nhãn hiệu : SONG MA
Loại : ống kẹp, ổ đĩa mặt, đồ gá thủ công, trục gá làm việc và loại đặc biệt

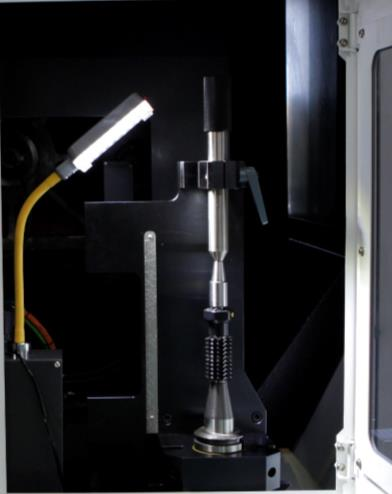

Máy đo dao phay
Máy đo dao phay khiến cho cho việc cài đặt dao phay nhanh và dễ dàng.
Nhãn hiệu: SONGMA

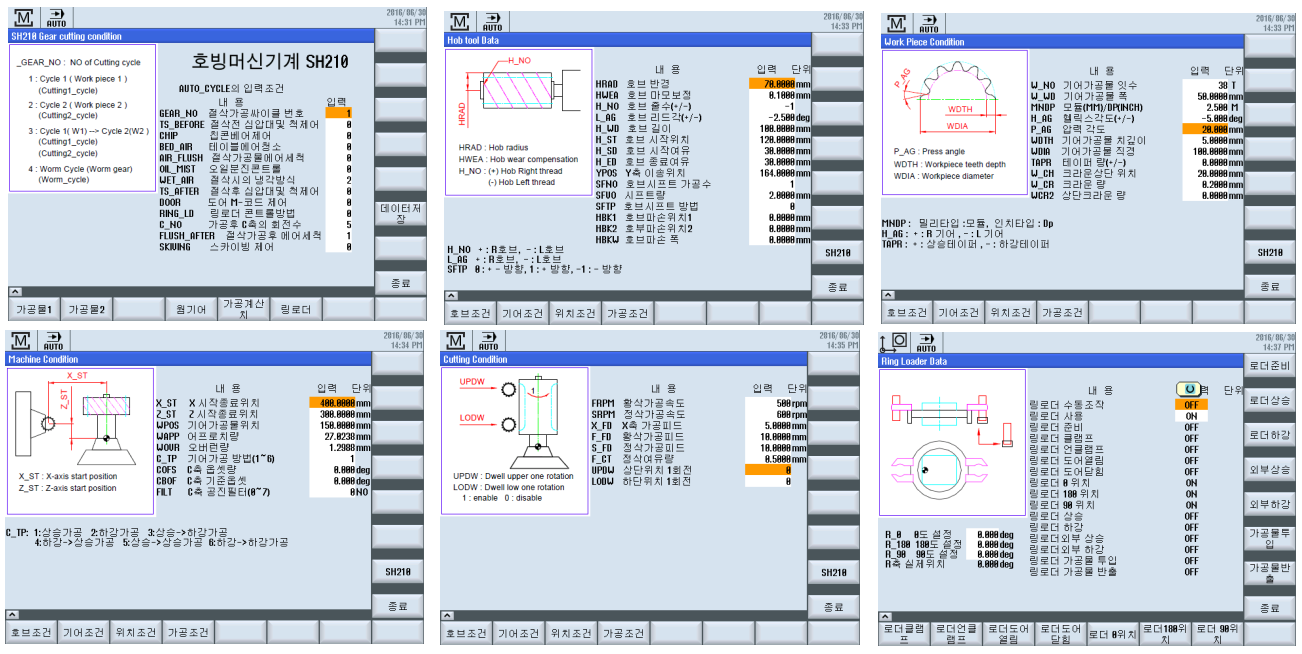

Chương trình tương tác
Bằng cách sử dụng môi trường lập trình tương tác Easy, không cần lập trình bổ sung và quá trình gia công bánh răng trở nên dễ dàng chỉ với việc nhập thông số kỹ thuật của dao phay lăn, phôi và điều kiện cắt.
Hệ thống điều khiển CNC

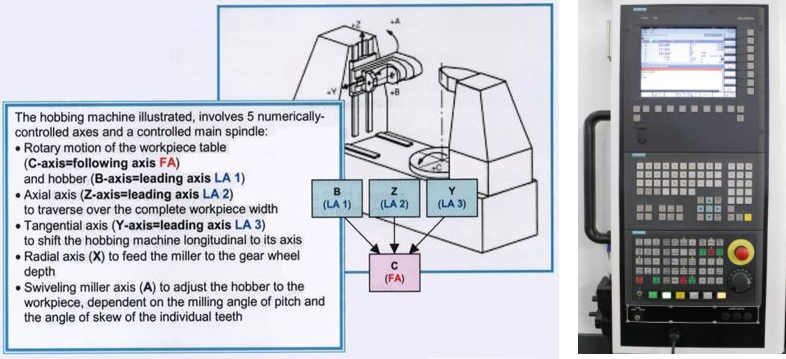

1) Bộ điều khiển: SIEMENS 840D SL
> Điều khiển trục: 6 trục
> Điều khiển trục đồng thời: 4 trục
> Màn hình hiển thị: màn hình màu LCD 15’’

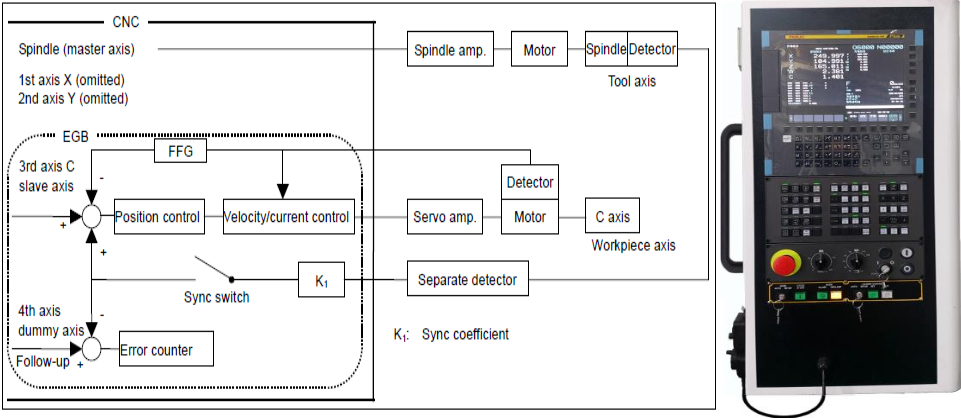

2)Bộ điều khiển: FANUC-0iMF
> Điều khiển trục: 6 trục
> Điều khiển trục đồng thời: 4 trục
> Màn hình hiển thị: màn hình màu LCD 15’’

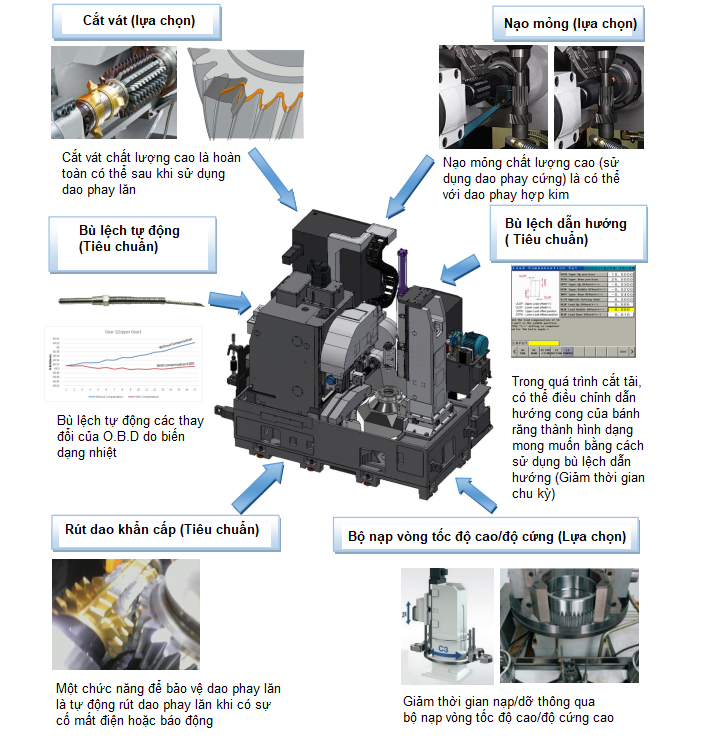

Chức năng khác nhau của máy phay lăn dòng SH
Các tiêu chuẩn áp dụng cho máy phay lăn răng Songma:
3.1. Thiết bị điện được điều chỉnh theo các thông số sau:
- Điện áp làm việc: SIEMENS(3 Pha, AC 380V), FANUC(3 Pha, AC 220V)
- Tần số: 50/60 Hz
- Điện áp điều khiển: AC 110V/DC 24V
- Điều kiện nhiệt độ: +5 ~ 45°C
3.2. Sơn tiêu chuẩn của máy công cụ:
- Các bộ phận cố định: Xám đậm (EX8816(S)-SR-BK024)
- Các bộ phận di chuyển: Đen (EX8816(S)-SR-BK016(2011))
- Bệ máy, thang: Trắng (EP100 98 IVORY TEXTURE(HSG))
3.3. Việc nghiệm thu kỹ thuật máy công cụ tại địa điểm của Nhà sản xuất sẽ do Phòng quản lý chất lượng SONGMA thực hiện.
3.4. Độ chính xác hình học của máy công cụ sẽ được kiểm tra theo tiêu chuẩn KS xác định các điều kiện kiểm tra của máy công cụ trong điều kiện không tải hoặc trong điều kiện gia công hoàn thiện.
Độ chính xác hình học của máy công cụ sẽ được kiểm tra ở nhiệt độ môi trường xung quanh là 20°C±1°C. Biến động nhiệt độ trước 12 giờ và trong toàn bộ quá trình thử nghiệm sẽ không vượt quá 1°C. Tất cả các ảnh hưởng nhiệt lên máy công cụ được thử nghiệm từ một phía hoặc gió lùa sẽ bị loại bỏ. Thay đổi nhiệt độ không khí tối đa là 1°C khi thay đổi định hướng 5m. Máy công cụ sẽ được lắp đặt trên nền cách biệt với ảnh hưởng nhiệt, rung động hoặc chấn động từ các nguồn bên ngoài
3.5. Độ chính xác vị trí của các bộ phận lắp ráp của máy công cụ sẽ được kiểm tra trong điều kiện môi trường giống hệt như độ chính xác hình học.
3.6. Việc nghiệm thu sơ bộ máy công cụ tại Nhà sản xuất sẽ được thực hiện bằng cách sử dụng cả chi tiết gia công và công cụ trong các điều kiện tuân thủ tiêu chuẩn KS.
3.7 Việc nghiệm thu lần cuối máy công cụ sẽ được thực hiện tại Bên mua và sẽ bao gồm những nội dung sau:
- Kiểm tra hình học của máy công cụ
- Kiểm tra độ chính xác gia công bằng phôi thử
3.8 Máy công cụ sẽ được kiểm tra theo tiêu chuẩn của Hàn Quốc về các quy định an toàn công nghiệp và sẽ được cung cấp một tuyên bố CE.
3.9 SONG MA đã được trao các chứng chỉ sau:
- Chứng chỉ Hệ thống chất lượng do Tổ chức Chất lượng Hàn Quốc cấp phù hợp tiêu chuẩn ISO 9001:2000.
- Chứng chỉ Hệ thống Quản lý Môi trường do Tổ chức Chất lượng Hàn Quốc cấp phù hợp tiêu chuẩn ISO 14001:2004.
3.10 Nhà sản xuất có quyền đưa ra bất kỳ thay đổi nào trong thiết kế của máy công cụ và các điều kiện yêu cầu do các yêu cầu bổ sung của Bên mua.
