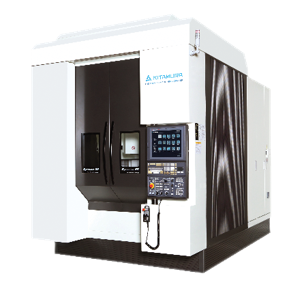

Giới thiệu Máy phay CNC 5 trục Mytrunnion-5G Kitamura
Máy phay CNC 5 trục Mytrunnion-5G Kitamura còn gọi là Trung tâm gia công CNC 5 trục Mytrunnion-5G Kitamura hoặc Máy phay đứng CNC 5 trục đồng thời Mytrunnion-5G Kitamura được sản xuất 100% bởi Kitamura Nhật Bản (hãng sản xuất máy phay cnc hàng đầu từ năm 1933) thương hiệu được thị trường Mỹ và Châu Âu chuyên dùng từ trước đến nay.
Đây là dòng máy phay CNC 5 trục Mytrunnion-5G Kitamura cỡ trung bình của hãng được sản xuất hoàn toàn tại Nhật Bản nhưng tuân thủ công nghệ và sự kiểm soát chặt chẽ bởi Kitamura Nhật bản.
Các đặc trưng nổi bật của Máy phay CNC 5 trục Mytrunnion-5G Kitamura
- Kiểu chuôi dao trục chính và bàn máy:
![]() | BBT-40 tiếp xúc kép trên cả mặt côn và mặt bích, làm tăng momen cắt, giúp máy có thể vừa cắt nặng vừa cắt chính xác. Chỉ có 67 nhà sản xuất của Nhật và 96 hãng sản xuất trên thế giới sử dụng công nghệ này |
![]() | Thiết kế trục chính tiếp xúc kép truyền động bằng răng mạnh mẽ với tốc độ đến 20,000v/p 15kw (20HP). Làm giảm thời gian của một chu trình gia công (cycle time), khả năng xử lý nhiều loại vật liệu & khuôn mẫu độc đáo. Khả năng tạo ra bề mặt siêu mịn. Có thể chọn trục chính kiểu HSK-A63 như là lựa chọn Bàn máy kiểu Trunnion cho trục thứ tư và thứ 5 hoàn hảo: tăng cứng vững khi gia công 5 trục đồng thời |
- Cấu tạo ổ chứa dao:
![]() | Ổ dao 60 vị trí dao tiêu chuẩn hiệu suất cao:
|
- Gia công đồng thời 5 trục:
![]() | Gia công đồng thời 5 trục: Kiểm soát điểm tâm dao, gia công bề mặt nghiêng, bù bán kính dao – 5 trục, bù lỗi lắp đặt phôi |
![]() | Mô phỏng & xác minh NC 5 trục nâng cao: Các giải pháp: xác minh đầy đủ mã G, mô hình chính xác do Kitamura cung cấp trực tiếp, ngăn chặn va chạm, gần va chạm, di chuyển quá mức và lỗi thiết lập, xác minh toàn bộ thiết lập, đánh giá nhiều chiến lược gia công, tối ưu hóa đường chạy dao để chạy hiệu quả hơn, giảm thiểu chiều dài dụng cụ và chiều cao cố định, tối ưu hóa các phương pháp tiếp cận / rút lại và liên kết, tích hợp trực tiếp với hầu hết các phần mềm CAM |
- Thân máy:
![]() | Thân máy đúc bằng gang Meehanite chất lượng cao: hấp thụ rung động và chống rung tốt. Giúp giảm sự biến dạng qua nhiều năm, duy trì được độ chính xác lâu dài Máy sử dụng công nghệ cạo rà bề mặt giúp cho việc lắp ráp đạt độ chính xác cao, cho phép dịch chuyển trên các trục X/Y/Z mượt mà và đạt độ chính xác rất cao (Độ chính xác vị trí ± 0,002 mm/ toàn hành trình và độ chính xác lặp lại ± 0,001 mm). Các hãng khác chỉ xét trên hành trình 300mm Hấp thụ rung động tốt và cải thiện chất lượng bề mặt gia công. Trọng lượng máy lên đến 17,400kg (38,280 lbs.). Bao che khu vực làm việc lớn: Đường kính Ø630mm (Ø24.8”) x Cao: 500mm (19.7”) – Rộng hơn so với các TTGC 5 trục của các đối thủ
|
![]() | Hình ảnh sản phẩm gia công trên Máy phay CNC 5 trục Mytrunnion-5G Kitamura |
- Băng dẫn hướng:
![]() | Băng dẫn hướng dạng hộp: với bề mặt được phủ lớp turcite, có diện tích tiếp xúc gấp 7 lần so với dẫn hướng tuyến tính Tăng khả năng chống rung và tăng tuổi thọ của dao cũng như giúp tăng chất lượng bề mặt và độ chính xác gia công. Tăng khả năng cắt nặng và giảm thời gian gia công giúp giảm chi phí. Máy sử dụng kết cấu băng dẫn hướng dạng hộp, công nghệ cạo rà bề mặt: đảm bảo độ chính xác hình học và giúp cho việc lắp ráp đạt độ chính xác cao, cho phép dịch chuyển trên các trục X/Y/Z mượt mà và đạt độ chính xác rất cao (Độ chính xác vị trí ± 0,002 mm trên toàn hành trình và độ chính xác lặp lại ± 0,001 mm). Các hãng khác chỉ xét trên hành trình 300mm. Đảm bảo điều kiện cắt nặng và duy trì chính xác cao dài hạn. Tăng tuổi thọ của dao. Đạt tốc độ chạy dao nhanh cao nhất thế giới: đến 50m/p nhờ kết cấu băng dẫn hướng dạng hộp – nhanh hơn cả các máy dùng băng dẫn hướng tuyến tính. Làm giảm thời gian chu kỳ gia công |
![]() | ![]() |
- Kiếm soát nhiệt sinh ra trong quá trình chạy máy:
Hệ thống cảm biến nhiệt tiên tiến được bố trí tại các vị trí chiến lược giúp kiểm soát được biến dạng do nhiệt ở mức thấp nhất và duy trì được độ chính xác liên tục Kiểm soát nhiệt độ vít me bi: nhờ hệ thống làm mát nội tại – loại bỏ được nhiệt phát sinh khi cắt nặng thời gian dài. Sử dụng công nghệ thiết bị mã hóa 67 triệu xung làm bề mặt mượt mà hơn 4 lần |
- Bộ điều khiển:
![]() | Bộ điều khiển Arumatik-Mi: được hãng phát triển trên nền Mitsubishi M850, đã cải tiến và tối ưu hóa tiện ích cho người sử dụng, giao diện thân thiện với khách hàng đã và đang sử dụng bộ điều khiển Fanuc Chức năng quản lý dao cụ: giảm thời gian chu kỳ và tăng tuổi thọ của dao Chức năng hỗ trợ bảo trì: hỗ trợ việc sửa chữa và chỉ dẫn trên màn NC. Có cảnh báo và chỉ dẫn khắc phục loại bỏ cảnh báo |
Bộ điều khiển Arumatik-Mi có khả năng đọc trước 4500 câu lệnh, tốc độ xử lý đạt 8192 Block/sec giúp cho quá trình nội suy được chính xác và mượt mà hơn, tránh bị giật. Đây là tiêu chuẩn. Bộ điều khiển được tích hợp sẵn chức năng SSS Control (Super Smooth Surface) đảm bảo kết quả gia công chất lượng và ổn định cao, đạt độ chính xác tối ưu với tốc độ cắt cao hơn, rút ngắn thời gian gia công đến 30%, là thiết bị lý tưởng để dùng gia công khuôn mẫu hay các chi tiết có yêu cầu chất lượng bề mặt cao và có độ chính xác cao. Sử dụng màn cảm ứng 19”: rất thuận tiện cho người sử dụng, có thể hiển thị trực quan chức năng hỗ trợ bảo trì, các video chỉ dẫn,… |
- Nâng cấp tính năng máy:
![]() | Điều khiển từ xa (Tin nhắn cập nhật trạng thái) Tin nhắn về sản xuất (Các tin cảnh báo/ Thông báo/ Hoàn thành chu kỳ) Tin nhắn thay đổi trạng thái (Đang chạy/Chạy không tải/Tạm dừng) Tin nhắn định kỳ (Gửi tin nhắn theo các thời gian cụ thể) Tin nhắn thay đổi đa dạng (tùy chỉnh các thay đổi mà bạn muốn theo dõi) |
- Băng tải phoi:
Băng tài phoi là tiêu chuẩn theo máy, có thể lắp bên trái hay bên phải của máy một cách cơ động. Các hãng khác thường chào tách rời và là tính năng bổ sung (lựa chọn): tính riêng tiền |
Thông số kỹ thuật máy phay CNC 5 trục Mytrunnion-5G Kitamura
Độ chính xác của máy | -Độ chính xác vị trí trên toàn bộ hành trình 2µm (+/-0.002mm) -Độ chính xác lặp lại 1µm (+/-0.001mm) | |
Bàn máy | -Kích thước bàn máy -Phân độ trục thứ tư và năm -Khả năng tải của bàn máy -Đường kính phôi tối đa -Chiều cao phôi tối đa | Ø630mm 0.0010 400kg Ø630mm 500mm |
Hành trình các trục | -Hành trình trục X -Hành trình trục Y -Hành trình trục Z -Hành trình trục A -Hành trình trục C -Khoảng cách bàn máy đến đầu T.chính -Khoảng cách bàn máy đến sàn nhà | 815 mm 745 mm 500 mm 150 độ (- 120 tới +30 độ) 0 đến 360 độ 100-600mm 815mm |
Trục chính | -Độ côn trục chính -Tốc độ trục chính -Truyền động - Công suất động cơ trục chính
- Momen xoắn trục chính | NST #40 (lựa chọn: HSK-A63) 20-20.000 vòng /phút Truyền động bánh rang 4 cấp 15,0kw (20 HP) AC/15phút 11kw (15 HP) AC/30 phút 7,5kw (10 HP) AC/liên tục 273Nm/15 phút |
Tốc độ tiến phôi | -Tốc độ nhanh hành trình trục X, Y -Tốc độ nhanh hành trình trục Z -Tốc độ nhanh hành trình trục A -Tốc độ nhanh hành trình trục C -Tốc độ cắt (X, Y, Z) | 50 m/phút 25 m/phút 2.160 độ/phút 6.000 độ/phút 24 m/phút |
Bộ thay dao tự động ATC | -Khả năng chứa dao -Phương pháp chọn dao -Kiểu chuôi dao
-Kích thước dao lớn nhất -Chiều dài dao lớn nhất -Khối lượng dao lớn nhất -Thời gian thay dao (Tool to Tool) -Thời gian thay dao (Chip to Chip) | 50 vị trí dao Lựa chọn ngẫu nhiên MAS CT (BT) 40 (Lựa chọn HSK-A63) f75(liên tiếp)/f150 mm (dao trống) 300 mm 10 kg 4,9s 9,5s, tối thiểu |
Nguồn điện | -Nguồn điện yêu cầu của nhà sản xuất -Áp lực khí nén yêu cầu | 45KVA, 200V AC, 3 pha 450L/phút, 0,5 Mpa |
Kích thước máy | Chiều cao máy | 3,277mm |
Không gian lắp máy | Kích thước L x W | 2,428 x 4,665mm |
Trọng lượng máy | Trọng lượng máy tiêu chuẩn | 17,400kg |
Bộ điều khiển | Arumatik-Mi |
