MÁY MÀI TRÒN JAGULAR DÒNG L series

  • NH00376
  • JAGURA

Liên hệ

Mài được hầu hết các chi tiết khách hàng cung cấp bản vẽ

Điều khiển bằng hệ thống CNC cho độ chính xác cao

Máy trang bị nhiều đầu trục chính hỗ trợ mài đa dạng

Màn hình điều khiển dễ dàng, thao tác thuận tiện

Máy mài/Máy mài tròn ngoài, máy mài tròn trong/Máy mài tròn JAGULAR L series

Cập nhật 2/07/2021



  Tính năng quan trọng nhất của dòng máy mài tròn ngoài, máy mài tròn trong JAGURA CNC là có thể mài được tất cả các dòng chi tiết mà khách hàng cung cấp bản vẽ thiết kế. Tùy chỉnh khả năng thiết kế là cái mà chúng tôi tự hào nhất cho ứng dụng của mài biên dạng về các lỗ trong của Tungsten Carbide Die, Jagura cung cấp các dòng máy CNC mài trục ngoài và máy CNC máy mài tròn trong cho với các biên dạng lỗ trong mài phức tạp. Như là mài bán kính ngoài, mài bán kính trong, mài côn trong và khe bên trong…

Chi-tiet-may-mai-truc-ngoai-mai-lo-trong-1

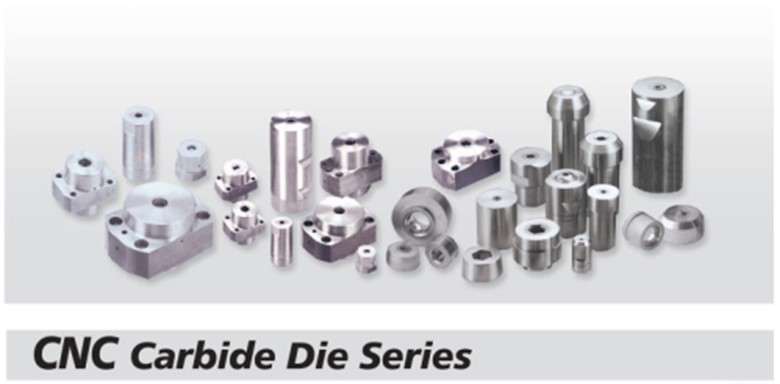

Hình ảnh chi tiết mài trên dòng máy CNC Carbide Die

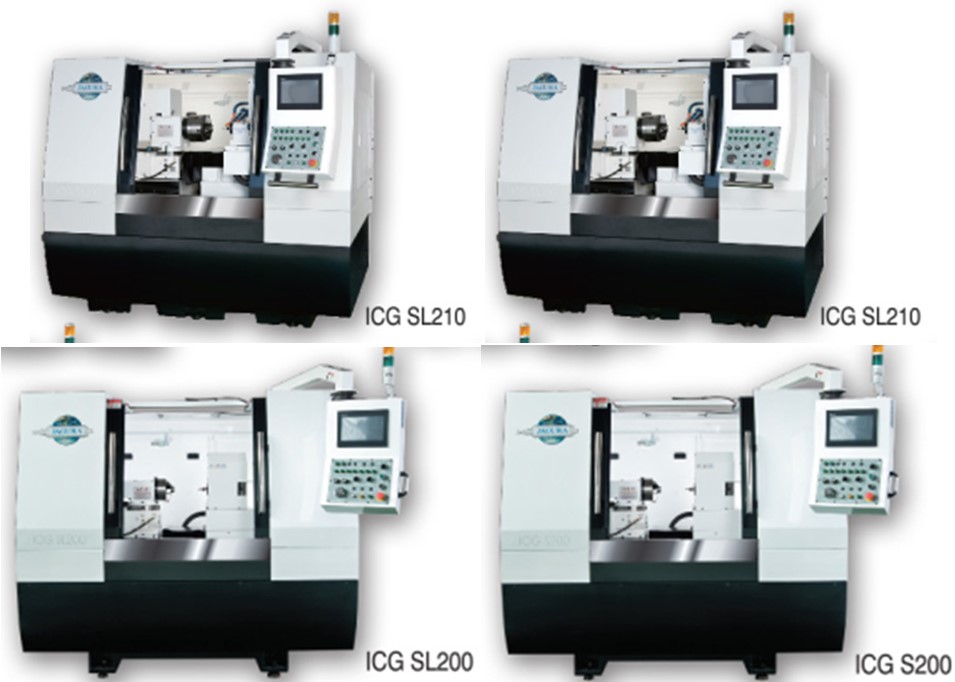

Các dòng máy mài tròn ICG thương mại

 4-may-mai-truc-ngoai-mai-lo-trong-ICG

4 dòng sản phẩm ICG của hãng JAGURA

Các tính năng của dòng máy mài tròn

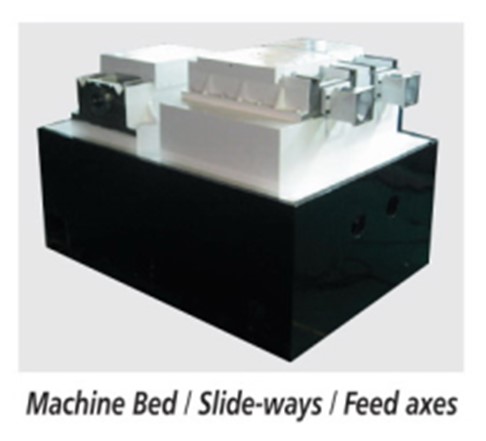

BÀN MÁY

Bàn máy mài tròn ngoài, máy máy mài tròn trong được cấu tạo từ gang thép cứng “MEEHANITE” và đã qua xử lý nhiệt, độ cứng vững và chuẩn hóa giúp máy hoạt động có độ ổn định và độ cứng vững tối đa.

RÃNH TRƯỢT

Rãnh trượt cũng đã được xử lý nhiệt và độ chính xác cho máy hoạt động trơn tru và chính xác

TRỤC BƯỚC TIẾN

Trục X và Z được trang bị vít me và động cơ servo. Một động cơ servo điều khiển trục vít me giúp điều khiển vị trí và bước tiến một cách chính xác nhất

Ban-may-truc-buoc-tien-may-mai-truc-ngoai-may-mai-lo-trong

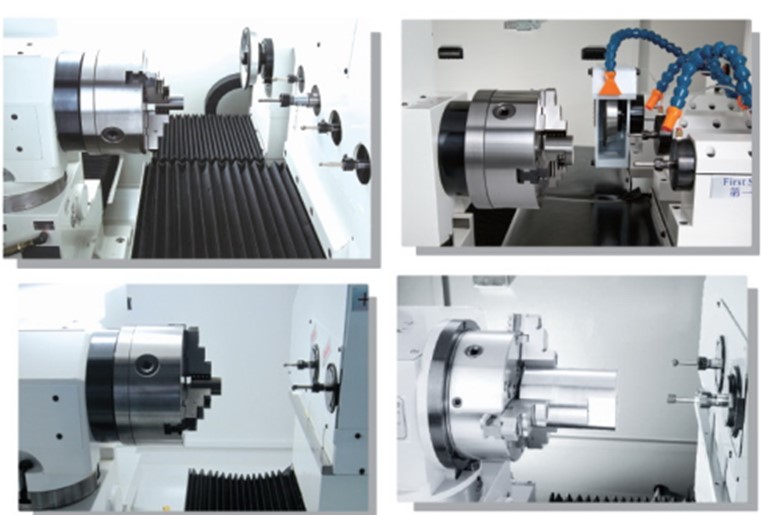

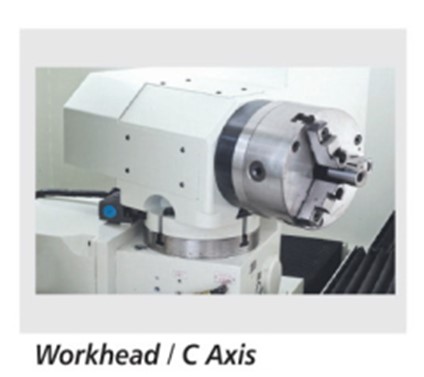

ĐẦU KẸP VÀ TRỤC C

Trục chính của đầu kẹp chạy hoạt động với ổ bi có độ chính xác cao với các tính năng độ cứng, độ chính xác và chạy êm ái. Trục C quay có độ chính xác nhỏ nhất là 0.001 độ.

Dau-kep-truc-C-may-mai-truc-ngoai-may-mai-lo-trong-1

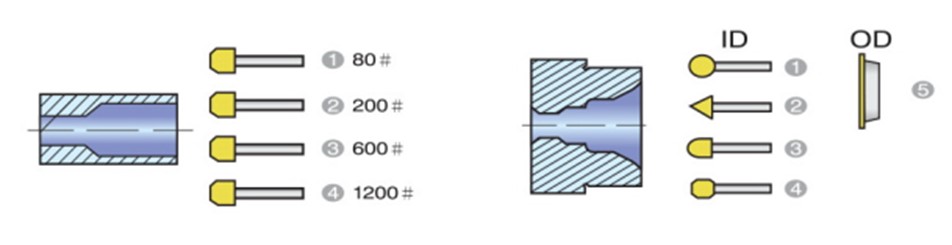

CÁC KIỂU BẦU DAO VÀ ĐẦU KẸP DAO

     Kieu-bau-giao-va-dau-kep-dao-may-mai-truc-ngoai

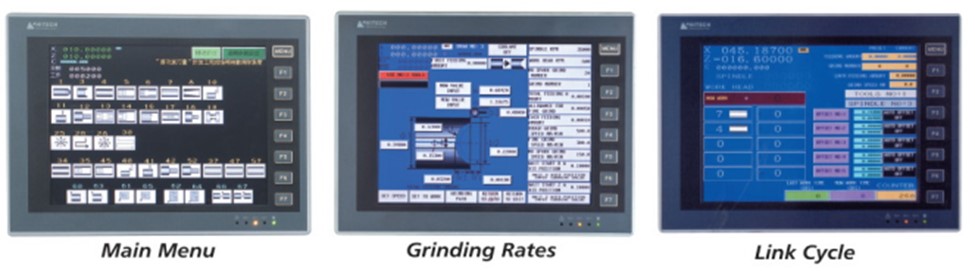

MÀN HÌNH HIỂN THỊ VÀ ĐIỀU KHIỂN

 Man-hinh-hien-thi-may-mai-truc-ngoai-may-mai-lo-trong

   Màn hình được thiết kế độc nhất của JAGURA, màn hình dễ nhìn, thao tác dễ dàng và thân thiện người dùng. Các thông tin đa dạng I.D, được lựa chọn từ một menu tiêu chuẩn trên màn hình cảm ứng: đường thẳng, góc độ, bán kính, rãnh và bề mặt… tất cả được gói gọn trong khung.

CÁC DÒNG máy mài tròn kiểu Carbide Die

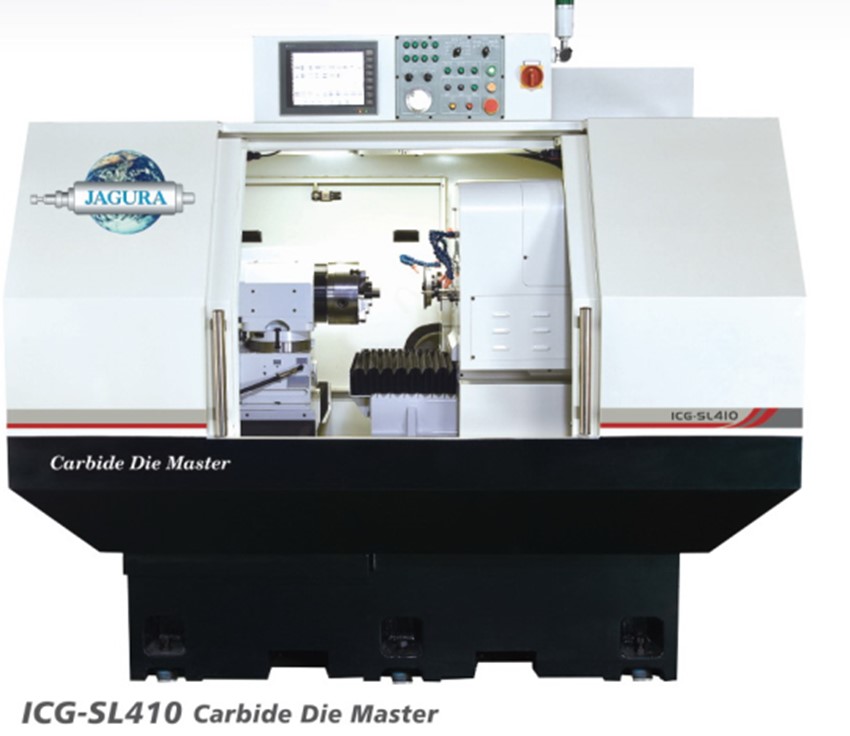

1. ICG-SL410

 May-mai-truc-ngoai-may-mai-lo-trong-ICG-SL410

Tính năng kỹ thuật

  • Có 4 đầu trục chính
  • Các trục chính khác nhau có thể mài các góc cạnh biên dạng khác nhau của chi tiết
  • Trục Z2 của máy có thể mài biên dạng hoặc mài mặt chi tiết
  • Chỉ yêu cầu chương trình mài để hoạt động, thiết lập các parameter và đường kính mài. Sau đó máy sẽ tự hoạt động.
  • Không cần chỉnh sửa các mã M, G codes. Rất dễ dàng để hoạt động

Tính năng ưu điểm

 Dau-truc-chinh-may-mai-truc-ngoai-may-mai-lo-trong

2. ICG - SL210

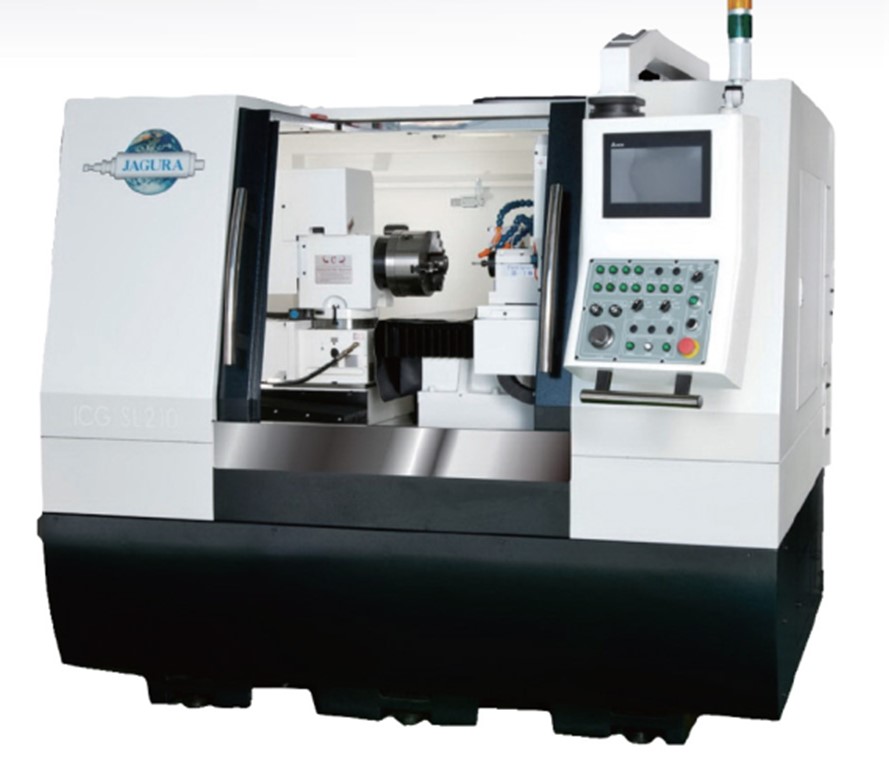

 May-mai-truc-ngoai-may-mai-lo-trong-ICG-SL210

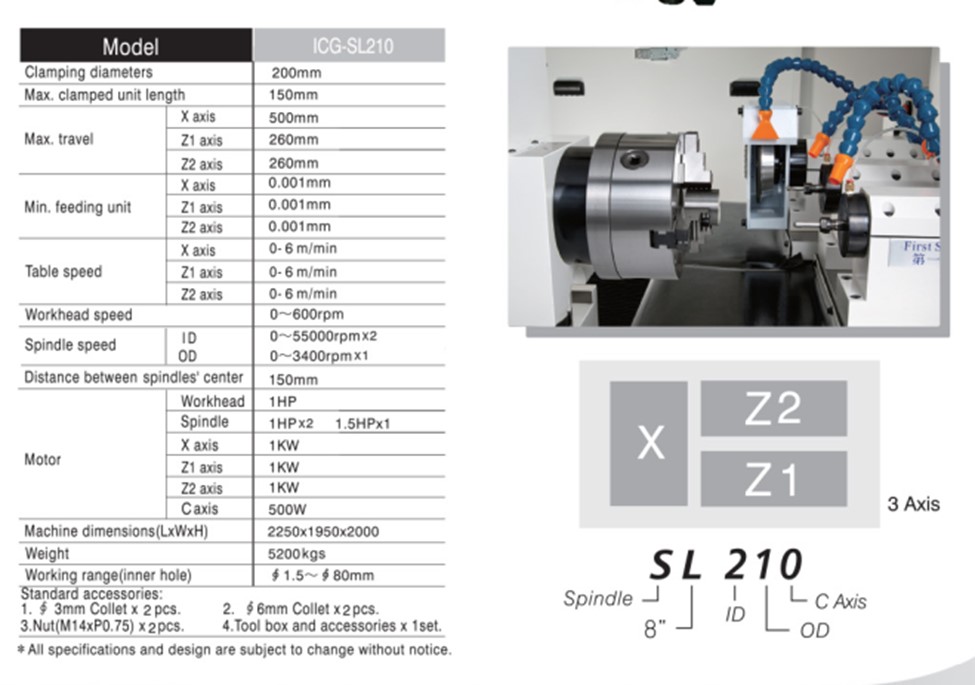

Thông số kỹ thuật

 Thong-so-ky-thuat-may-mai-truc-ngoai-may-mai-lo-trong-ICG-SL-210

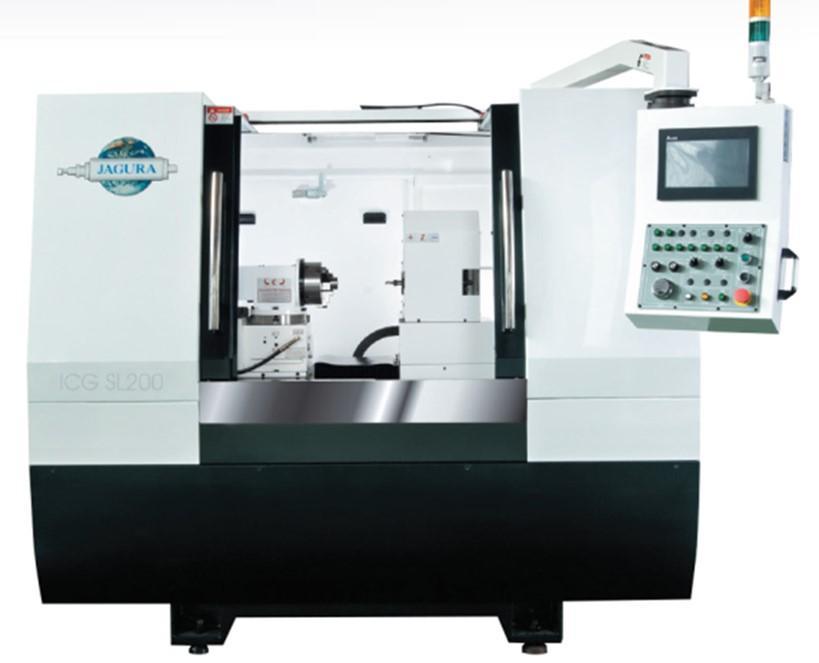

3. ICG – SL200

 May-mai-truc-ngoai-may-mai-lo-trong-ICG-SL-200

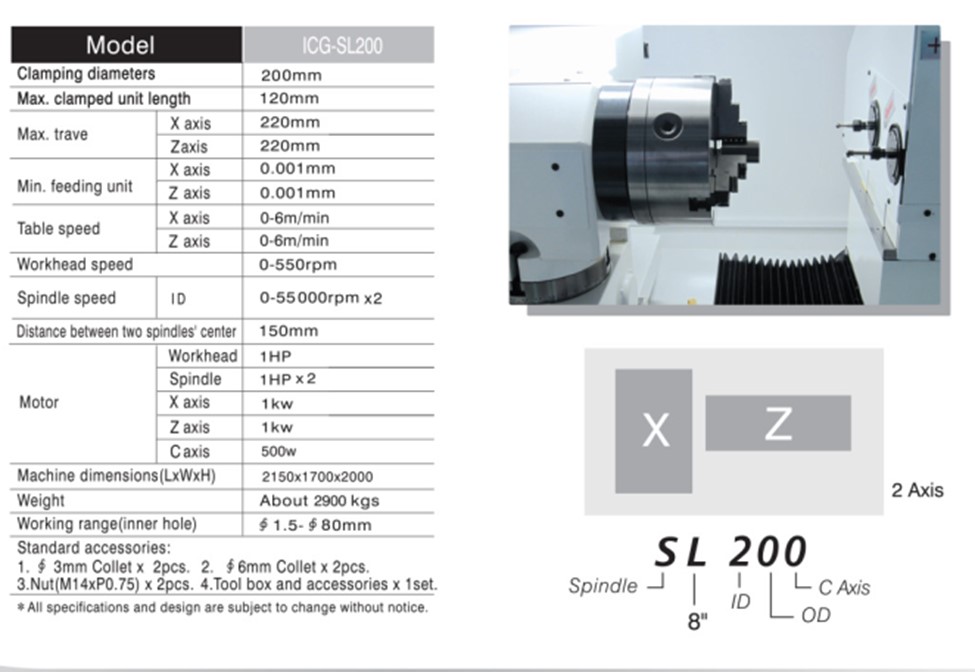

Thông số kỹ thuật

 Thong-so-ky-thuat-may-mai-truc-ngoai-may-mai-lo-trong-ICG-SL200

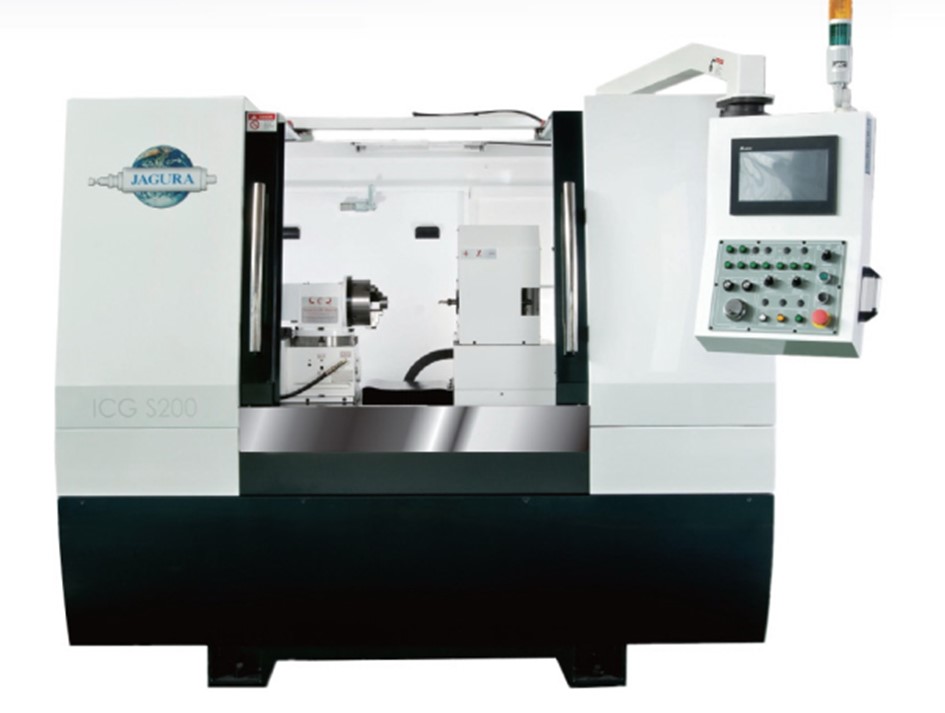

4. ICG-S200

 May-mai-truc-ngoai-may-mai-lo-trong-ICG-S200

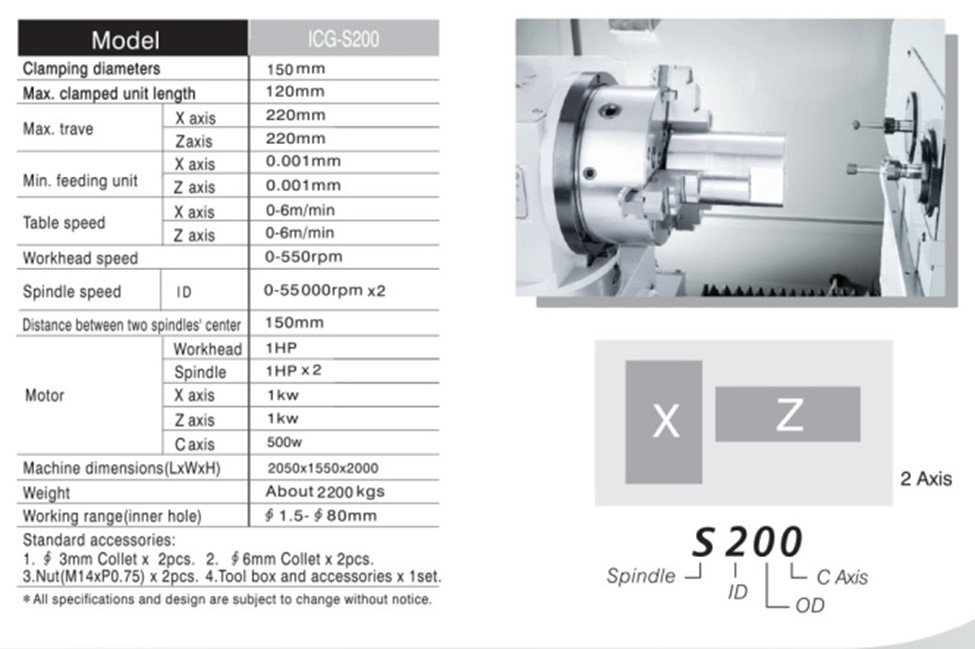

Thông số kỹ thuật

 Thong-so-ky-thuat-may-mai-truc-ngoai-may-mai-lo-trong-ICG-S200
