MÁY MÀI PHẲNG PALMARY, MODELS: PSG-C1545AH, PSG-C2045AH và PSG-C2550AH

  • NH00360
  • PALMARY

Liên hệ

Dòng máy mài phẳng Palmary cỡ nhỏ, chính xác cao. Các Models:

PSG-C1545H và PSG-C1545AH, kích thước bàn 150x450mm

PSG-C2045H và PSG-C2045AH, kích thước bàn 200x450mm

PSG-C2550H và PSG-C2550AH, kích thước bàn 250x500mm



TRANG CHỦ / MÁY MÀI/ MÁY MÀI PHẲNG

Cập nhật 17/06/2021

MÁY MÀI PHẲNG PALMARYMODELS: PSG-C1545H/ PSG-C1545AH và PSG-C2045H/ PSG-C2045AH và PSG-C2550H/ PSG-C2550AH

Tham khảo các chủng loại thiết bị gia công và một số hãng máy gia công khác tại đây

May mai phang

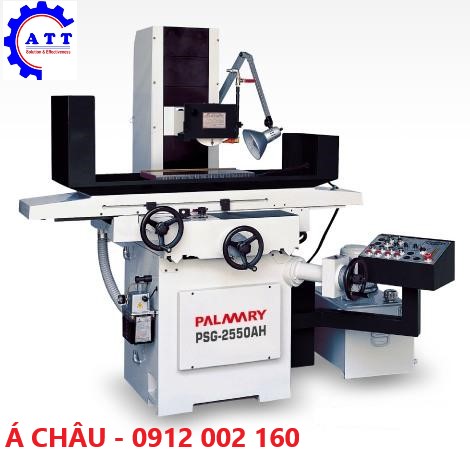

Hình ảnh máy mài phẳng PSG-C2550AH Palmary

1. Giới thiệu:

Máy mài phẳng PALMARY dòng sản phẩm PSG với các models: PSG-C1545H và PSG-C1545AH có kích thước bàn 150 x 450 mm, PSG-C2045H và PSG-C2045AH có kích thước bàn 200 x 450 mm, PSG-C2550H và PSG-C2550AH có kích thước bàn 250 x 500 mm. Ký hiệu A là chỉ tiến ngang tự động. Chúng là dòng máy mài phẳng cỡ nhỏ có độ chính xác cao của Palmary – Đài Loan. Cụ thể:

Máy mài phẳng PALMARY PSG-C1545H có kích thước bàn 150 x 450 mm, tiến ngang bằng tay

Máy mài phẳng PALMARY PSG-C1545AH có kích thước bàn 150 x 450 mm, tiến ngang tự động

Máy mài phẳng PALMARY PSG-C2045H có kích thước bàn 200 x 450 mm, tiến ngang bằng tay

Máy mài phẳng PALMARY PSG-C2045AH có kích thước bàn 200 x 450 mm, tiến ngang tự động

Máy mài phẳng PALMARY PSG-C2550H có kích thước bàn 250 x 500 mm, tiến ngang bằng tay

Máy mài phẳng PALMARY PSG-C2550AH có kích thước bàn 250 x 500 mm, tiến ngang tự động

Máy mài phẳng Palmary đã chứng minh được chất lượng cao do được thiết kế với độ chính xác và năng suất cao. Nó sử dụng gang đúc chất lượng cao và thiết kế cấu trúc tuyệt vời giúp loại bỏ ứng suất bên trong và đảm bảo độ cứng vững và ổn định.

2. Tính năng thiết kế của máy:

2.1 Ổ bi trục chính

Sử dụng vòng bi tiếp xúc góc chính xác P4 cho trục chính để đảm bảo độ chính xác. Đồng thời áp dụng thiết kế kiểu hộp hoàn toàn kín và được bôi trơn để có độ bền và độ chính xác cao.

2.2 Loại series "AH"

Đối với dòng "AH", có thể được lắp bộ tiến đá xuống tự động AD5 (NC) để tăng thêm sự tiện lợi cho các hoạt động mài (tùy chọn)

2.1 Loại series "H"

Các đường trượt đứng và trượt ngang dòng "H" được phủ bằng Turcite-B mang lại chuyển động ổn định và độ chính xác lâu bền.

3. Thông số kĩ thuật:

Đặc tính kĩ thuật

PSG-C1545H/ PSG-C1545AH

PSG-C2045H/ PSG-C2045AH

PSG-C2550H/ PSG-C2550AH

Kích thước bàn

150 x 450 mm

200 x 450 mm

250 x 500 mm

Kích thước sản phẩm max

150 x 450 mm

200 x 450 mm

250 x 500 mm

Khoảng cách tâm trục chính tới bàn max

450 mm

450 mm

500 mm (20")

Tốc độ bàn

5~25 M/min

Dẫn hướng bàn

V & trượt phẳng

Lượng gia tiến ngang tự động

Bằng tay/ 0.1 mm x 12 mm

Lượng gia tiến ngang nhanh

Bằng tay/ 1100 (60 Hz) / 900 (50 Hz)

Lượng di chuyển ngang/ vòng tay quay
Lượng di chuyển ngang/ vạch

5 mm
0.02 mm

Tốc độ nâng đầu nhanh (lựa chọn, xấp xỉ)

550 mm/p (60 Hz)
450 mm/min (50 Hz)

Lượng di chuyển đứng/ vòng tay quay
Lượng di chuyển đứng/ vạch

2 mm
0.01 mm (std.) / 0.005 mm (AD5, lựa chọn.)

Tiến xuống (lựa chọn.)

0.001 mm ~ 0.999 mm/time

Tốc độ đá

3500 v/p (60 Hz) / 2900 v/p (50 Hz)

Kích thước đá mài

180 x 13 x 31.75 mm (max. 200 x 20 x 31.75)

Động cơ trục chính

2 HP

Động cơ bơm thủy lực

1 HP

Động cơ tiến ngang tự động

25 W

25 W

1/5 HP

Động cơ nâng đầu nhanh

1/5 HP (lựa chọn.)

Bơm làm mát

1/8 HP (opt.)

Trọng lượng máy

900 kg (1980 Lb)

950 kg (2090 Lb)

1350 kg (2970 Lb)

Không gian đặt máy

2100 x 1200 mm

2100 x 1300 mm

2340 x 1500 mm

4. Phụ kiện tiêu chuẩn theo máy:

Đá mài

Bích lắp đá mài

Tháo bích mang đá

Trục cân bằng đá

Giá cân bằng đá

Mũi sửa đá kim cương

Vít thăng bằng và tấm đệm

Đèn làm việc (PSG-15/20/25/30/40)

Hệ thống làm mát (PSG-C50/60/70)

Dụng cụ lắp đặt và hộp dụng cụ

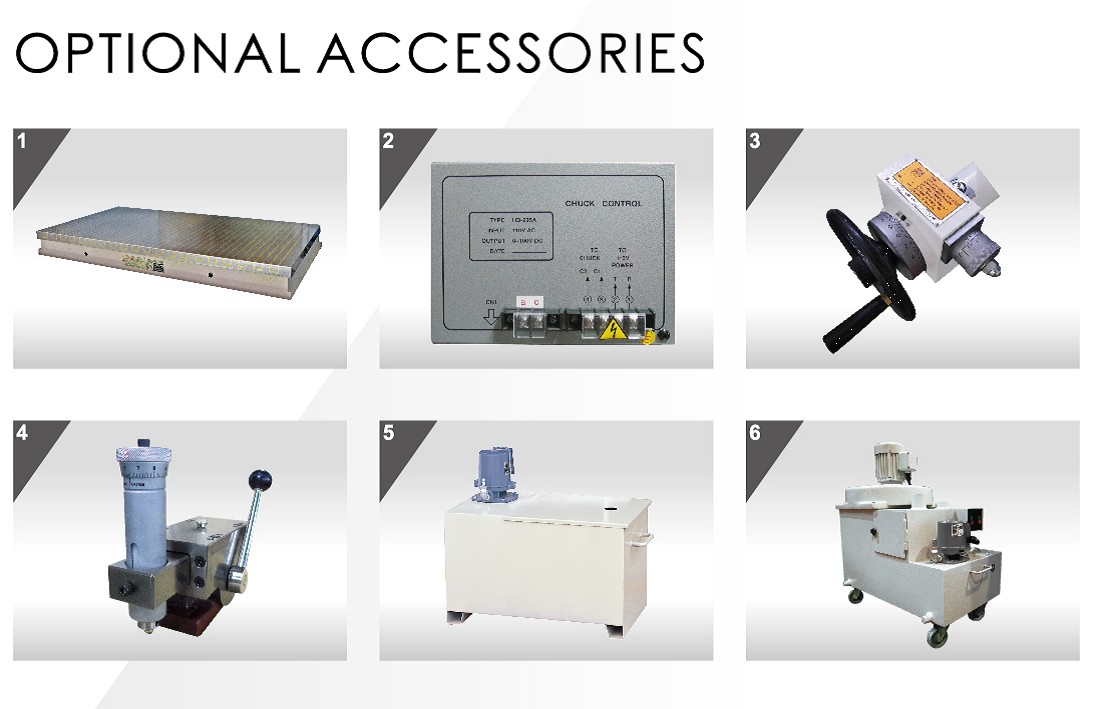

5. Phụ kiện lựa chọn:

Bàn từ

Khử từ tự động

Tiến đá vi chỉnh theo phương đứng và ngang

Đồ gá sửa đá song song

Hệ thống làm mát

Hút bụi và hệ thống làm mát

Hệ thống hút bụi

Làm mát và tách từ

Lọc giấy

Tiến đá nhanh phương đứng

Tiến xuống nhanh tự động AD5 (chức năng NC)

Thiết bị sửa đá và bù tự động NC

Che phủ chống bắn tóe phía sau (chỉ cho dòng PSG-2550-70200)

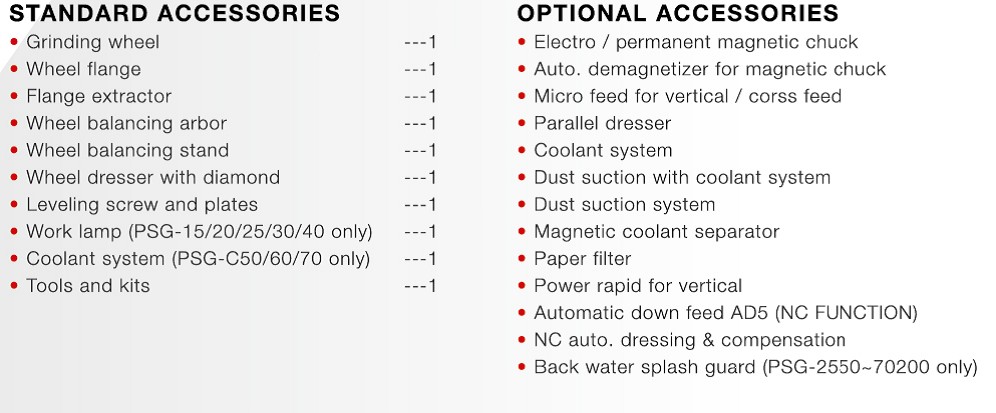

Danh mục phụ kiện tiêu chuẩn và lựa chọn máy mài phẳng PALMARY

Hình ảnh danh mục phụ kiện tiêu chuẩn và lựa chọn máy mài phẳng PALMARY
