Giới thiệu máy mài bánh đà đĩa ép ly hợp RTV-600
Máy mài RTV600 đại diện cho giải pháp tốt nhất và tiên tiến nhất về mài phục hồi bánh đà, đĩa ly hợp ma sát và đĩa ép trong xe công nghiệp, xe khách. Do tính linh hoạt RTV600 cũng thích hợp để mài tinh bất kỳ đĩa, vòng hoặc mặt bích dạng mảnh tròn nào khác. Các miếng đệm cacbua silic chính xác cũng có thể được mài bằng bánh mài kim cương. Nhờ hệ thống gia công được nâng cấp và việc sử dụng vật liệu bền, chẳng hạn như gang đúc trên đế, trên đầu máy, trên bàn quay và sử dụng thép tôi và thép mài trên trụ, máy mang lại độ cứng chắc cao .
Bàn quay có đường kính 450 mm và bề mặt trên của nó được vát đuôi để dễ dàng khóa các chi tiết cần gia công. Tùy theo yêu cầu, bàn quay có thể được ghép nối với mâm từ tính. Quá trình quay của bàn quay được thực hiện bằng cách trượt trên bề mặt mịn liên tục được nhúng sâu vào bể dầu, do đó giảm ma sát và mài mòn, đồng thời kéo dài tuổi thọ của máy. Bánh mài côn được điều khiển bởi một động cơ 4 kW mạnh mẽ để có thể mài nhanh ngay cả với những đường rãnh sâu. Đối với những công việc khó khăn hơn, có sẵn mẫu RTV612 được trang bị động cơ trục chính 9 kW. Thiết bị tiêu chuẩn bao gồm khả năng dịch chuyển đầu nhanh, hệ thống làm mát hiệu quả với bể lắng và nhiều thiết bị để định vị và cố định nhanh chóng và chính xác.
Theo yêu cầu, cũng có sẵn các đồ đạc đặc biệt khác như bánh mài phân đoạn, thiết bị tiện tự động hoặc một số phụ kiện để kẹp đúng các tấm ép ly hợp.

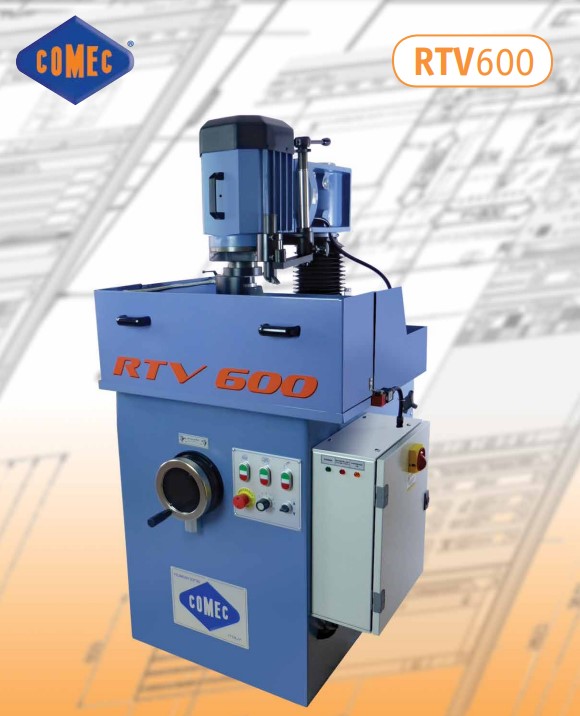

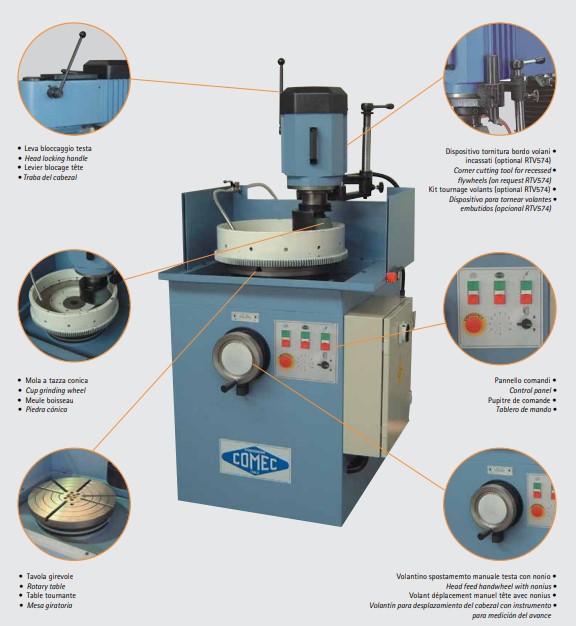

Hình ảnh máy
Thông số kỹ thuật máy
Specifications/ Thông số kỹ thuật | Model RTV-600 |
Maximum grinding diameter/ Đường kính mài lớn nhất | 630 mm |
Rotary table diameter/ Đường kính bàn quay | 450 mm |
Max distance table-wheel/ Khoảng cách bàn tới đá mài tối đa. | 220 mm |
Taper grinding wheel diameter/ Đường kính đá mài côn | 150 mm |
Grinding wheel speed/ Tốc độ đá mài | 2800 rpm/ vòng/phút |
Rotary table speed/ Tốc độ bàn quay | 5÷30 rpm/ vòng/phút |
Head motor power (RTV612)/ Công suất động cơ chính | 4 kW (9 kW) |
Table motor power/ Công suất động cơ bàn | 0.55 kW |
Rapid feed head motor power/ Công suất động cơ dẫn động lên xuống | 0.18 kW |
Dimensions (LxWxH)/ Kích thước | 1200x900x1600 mm |
Weight/ Trọng lượng | 710 Kg |
Các phụ kiện tiêu chuẩn
Standard accessories/ Các phụ kiện tiêu chuẩn theo máy |
VVT600 Variable turntable speed device. To vary table RPM / Thiết bị thay đổi tốc độ bàn |
RTV570 Adjustable tilting head device (only on RTV 600) / Thiết bị đầu nghiêng có thể điều chỉnh |
Head power feed / Tiến đã trang bị động cơ |
Splash and safety guard / Che phủ và bảo vệ an toàn |
Cooling plant complete with pump and settling tank / Hệ thống tưới nguội gồm bơm và thùng chứa |
Grinding wheel dresser / Sửa đá |
RTVC98 Wheel dressing diamond / Bút sửa đá kim cương |
PL0016 Cup grinding wheel for cast iron / Đá mài dạng cốc cho gang |
RTV22S Set of centering cones (7 pcs.) / Bộ côn định tâm |
RTV55S Set of supporting rings (6 pcs.) / Bộ vòng đỡ |
CP0608 Dial gauge with support / Đồng hồ so và giá đỡ |
Blocking screws and centering nut / Vít chặn và đai ốc định tâm |
Oil for slides (1 lt.) / Dầu cho băng trượt |
Emulsifiable liquid (1 lt.) / Chất lỏng nhũ hóa |
Wrench set Instruction manual/ Bộ cờ lê và sách hướng dẫn sử dụng |
Các phụ kiện tùy chọn

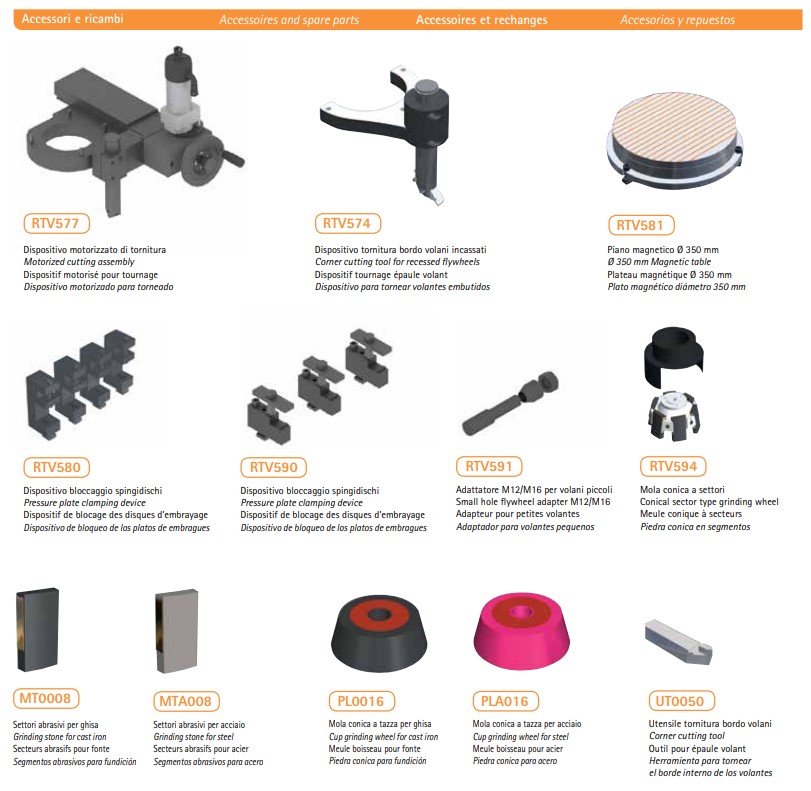

Optional accessories/ Các phụ kiện lựa chọn |
RTV577 Motorized flywheel turning device/ Thiết bị tiện bánh đà có trang bị động cơ |
RTV581 Magnetic table (Ø 350 mm - H = 80 mm) to be mounted on the machine/ Bàn từ được lắp trên máy |
RTV594 Ø 180 mm segmented grinding wheel complete of segments for cast iron (6 pcs.) and safety guard/ Bộ đá mài phân đoạn cho gang (6 cái) |
RTV580 Clutch pressure plate clamping device/ Thiết bị kẹp tấm đĩa ép ly hợp |
RTV590 Volkswagen flywheel supporting kit / Bộ đỡ bánh đà cho xe Volkswagen |
RTV574 Recessed flywheels cutting tooling complete of support. boring bar. tool UT0050 / Dụng cụ cắt bánh đà lõm hoàn chỉnh với giá đỡ. thanh doa. dụng cụ UT0050 |
