"Là dòng máy chấn tôn thủy lực chất lượng cao - máy chấn tôn thủy lực DENER dòng SMART XL cho phép người dùng chấn các loại vật liệu kim loại tấm với các bề dày vật liệu thay đổi khác nhau, lực chấn tôn cho phép nằm trong dải từ 40 đến 600 tấn. Được trang bị hệ thống điều khiển CNC thông minh, chày chấn và cối chấn được người dùng tính toán phù hợp với từng vật liệu và tốc độ chấn, lực chấn khác nhau, thông số chiều dài chấn cho phép nằm trong dải 1550 đến 6050 mm. Máy chấn tôn thủy lực Thổ Nhĩ Kỳ Dener có kết cấu máy cực kỳ mạnh mẽ, bền bỉ, tự động tính toán độ uốn cong"

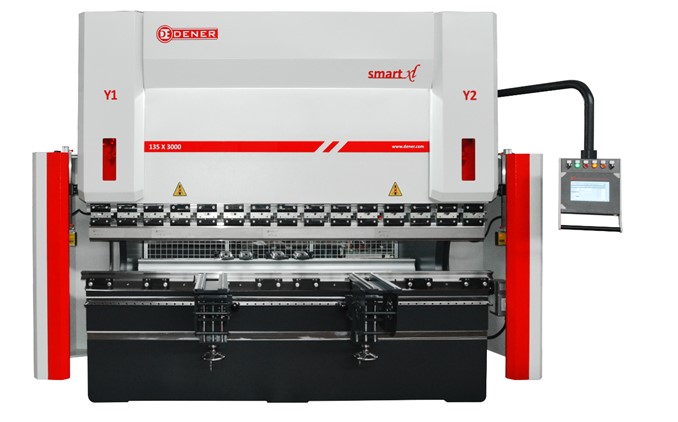

Hình ảnh máy chấn tôn thủy lực Dener dòng Smart XL
Video quá trình gia công sản phẩm trên dòng máy chấn tôn thủy lực Dener Smart XL
Giới thiệu về Dener và máy chấn tôn thủy lực Dener Puma XL

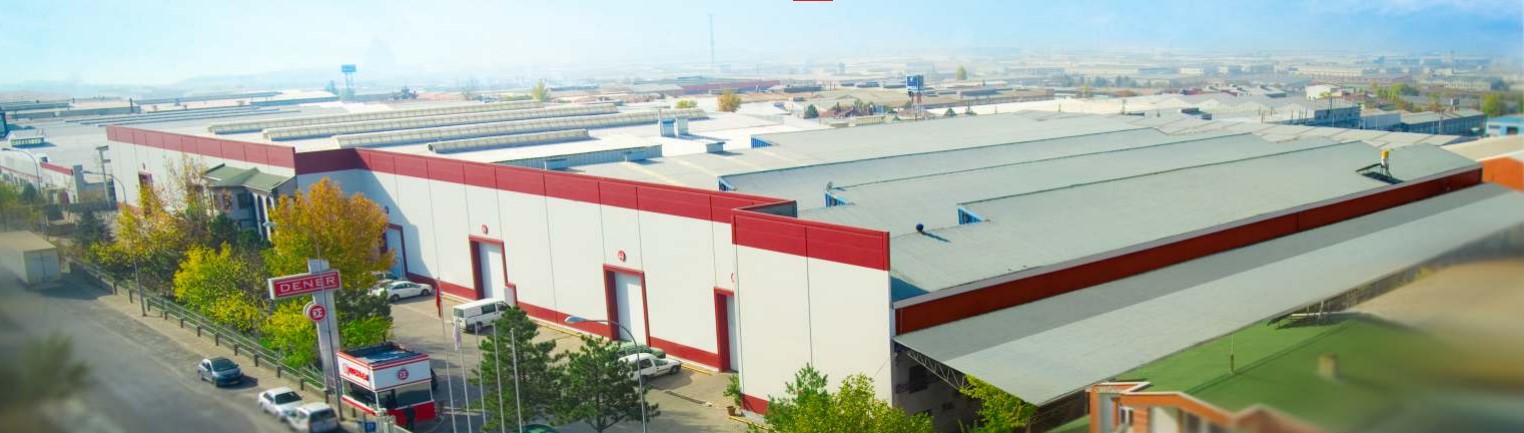

Hình ảnh góc chụp bên ngoài hãng sản xuất máy gia công kim loại tấm Dener
- Máy chấn tôn thủy lực Puma XL được sản xuất bởi Dener Makina của Thổ Nhỹ Kỳ, được thành lập vào năm 1974 tại Kayseri
- Dener Makina chuyên về các dòng máy gia công kim loại tấm như: máy chấn thủy lực NC & CNC, máy cắt tôn NC & CNC, máy cắt Plasma, máy cắt góc, máy cắt laser fiber
- Với hơn 45 năm kinh nghiệm trong lĩnh vực sản xuất máy móc, hãng đã xuất khẩu máy móc của mình ra toàn thế giới. Bắt đầu từ thời điểm thành lập, DENER đã tạo ra những sản phẩm công nghệ cao và chất lượng tốt nhất, đạt tiêu chuẩn ISO 9001 QCMS và tiêu chuẩn an toàn châu Âu ( European Safety Standards), và không ngừng đóng góp cho nền kinh tế quốc dân
- DENER là một trong những thương hiệu dẫn đầu trong việc chế tạo gia công các sản phẩm dạng tấm ( Sheet metal working). Ngày nay, thương hiệu DENER được phổ biến rộng rãi trên toàn thế giới, được khách hàng tin dùng
Đặc trưng thiết kế của máy chấn tôn thủy lực Dener dòng Smart XL

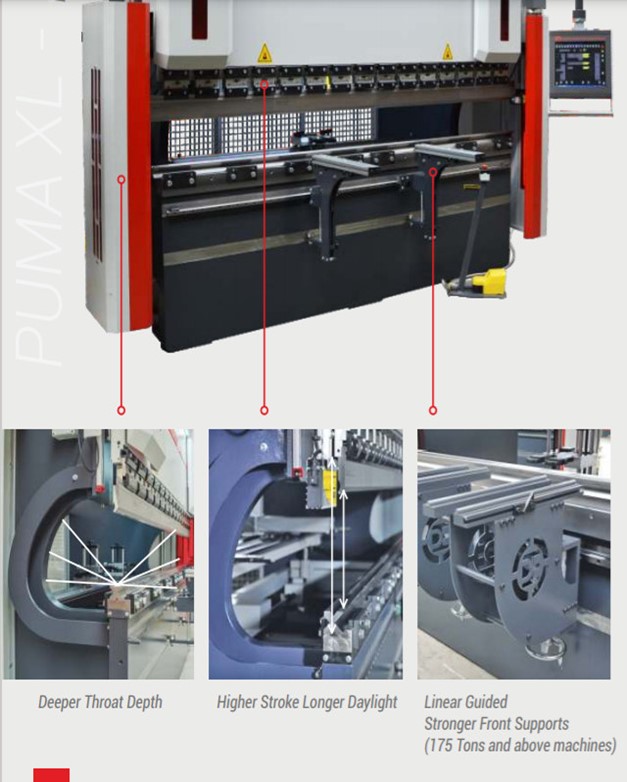

Thiết kế nổi bật của máy

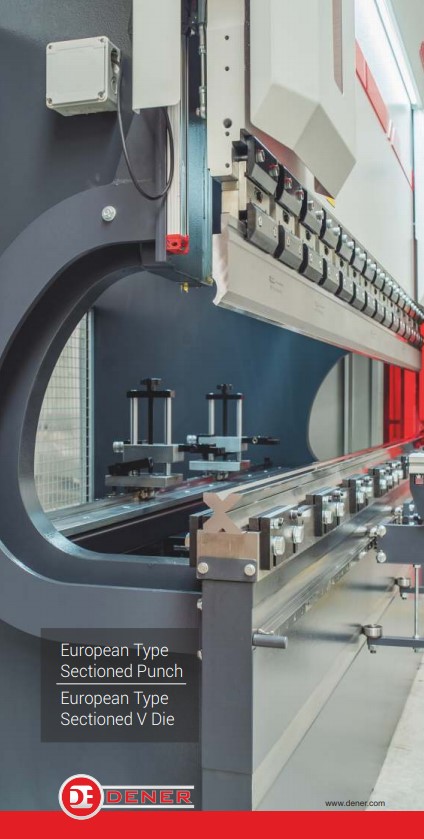

Tiêu chuẩn máy chấn tôn thủy lực Dener
- Sản phẩm uốn chính xác cao
- Dòng Smart phù hợp cho các doanh nghiệp gia công kim loại tấm vừa và nhỏ
- Các tính năng quan trọng nhất của máy Dener Smart XL là tăng tốc độ làm việc, công suất cao hơn trong hành trình và mở máy.
- Khung máy vững chắc về mặt cơ học và đã qua khâu khử ứng suất dư
- Độ sâu họng và hành trình lớn
- Căn chỉnh sản phẩm nhanh và dễ dàng
- Vận hành êm ái và ít tiếng ồn
- Chi phí đầu tư thấp
- Linh kiện của máy được sản xuất từ các thương hiệu lớn và tin cậy trên thế giới
- Dễ dàng bảo trì và sửa chữa
- Tính toán tự động độ uốn cong
- Lập trình trên máy tính và chuyển qua máy dễ dàng bằng mạng Lan, USB
Thiết kế tiêu chuẩn của máy
1. Tiêu chuẩn về bảng điều khiển

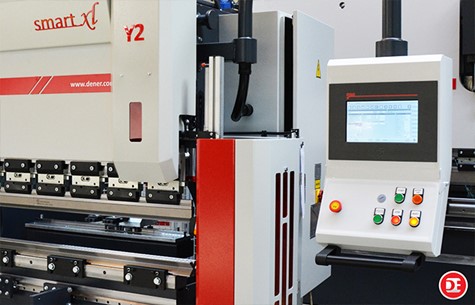

Tiêu chuẩn thiết kế máy Dener dòng Smart XL
- Bảng điều khiển: ESA 660W Controller
- Bộ điều khiển CNC 2D màn hình cảm ứng 10″ Esa S 630
- Lập trình dễ dàng
- Ổ đĩa CD 128MB
- Hiển thị giao diện 2D của khung máy
- Kết nối chương trình qua mạng LAN và USB
- Tích hợp sẵn nhiều ngôn ngữ
- Mô phỏng dễ dàng
2. Tiêu chuẩn về cấu tạo máy

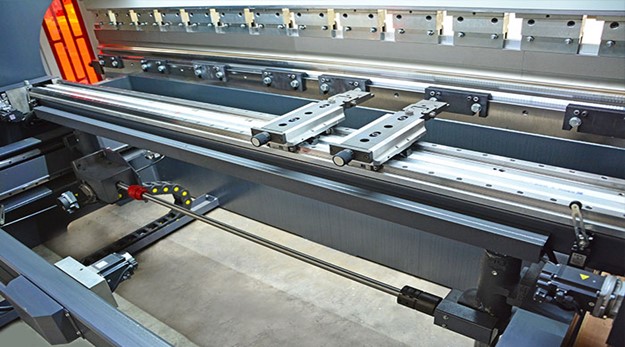

Cữ chặn sau hai trục X-R |

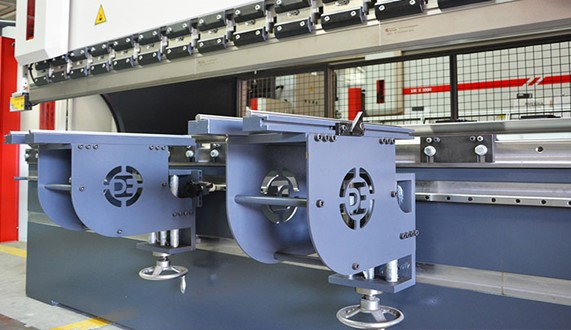

Hệ thống dẫn hướng phía trước chắc chắn |

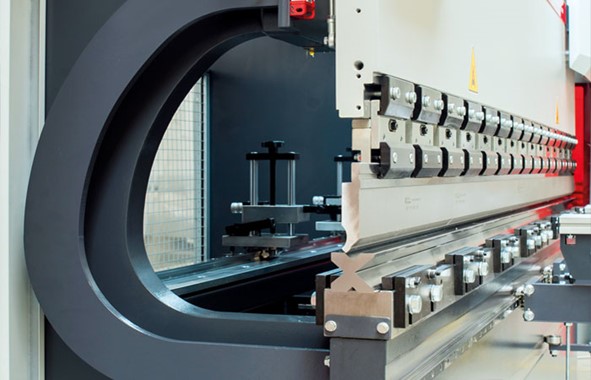

Kiểu chấn từng phần theo tiêu chuẩn châu âu, khuôn hình khối V |
|
Một số thiết kế lựa chọn của máy (Option)
- Bộ điều khiển CNC Delem Da 52.
- Bộ điều khiển CNC Cybelec Cybtouch 10.
- Cữ chặn trục X R
- Hệ thống bảo vệ theo tiêu chuẩn CE
- Hệ thống làm mát dầu thủy lực.
- Hệ thống làm mát tủ điện.
- Hệ thống vồng, uốn CNC.
- Hệ thống điều chỉnh độ vồng bằng tay
- Hệ thống thay dao nhanh
- Hệ thống kẹp bằng khí nén.
- Hệ thống kẹp cơ khí
- Hệ thống kẹp thủy lực
- Khuôn chữ V

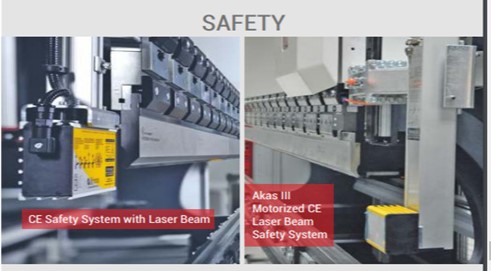

Hệ thống an toàn tiêu chuẩn CE (option) |
Một số option tùy chọn của máy |
Hệ thống nâng phôi CNC phía trước Cữ chặn sau 6 trục Hệ thống làm mát dầu thủy lực Hệ thống làm mát tủ điện |

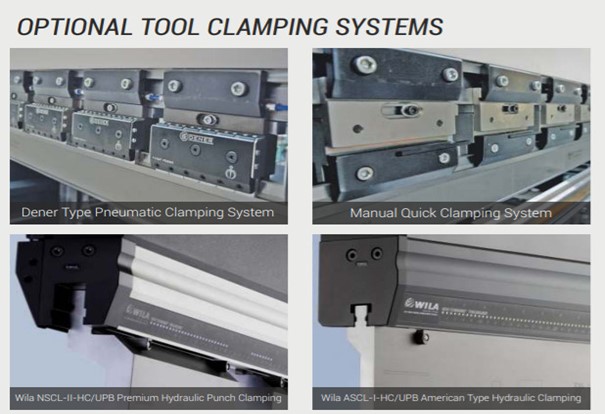

Hệ thống kẹp dao tùy chọn (option) |

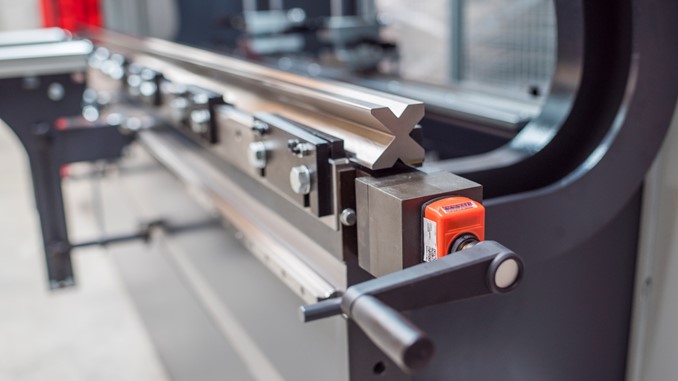

Cơ cấu bù võng cơ khí điều khiển tay |

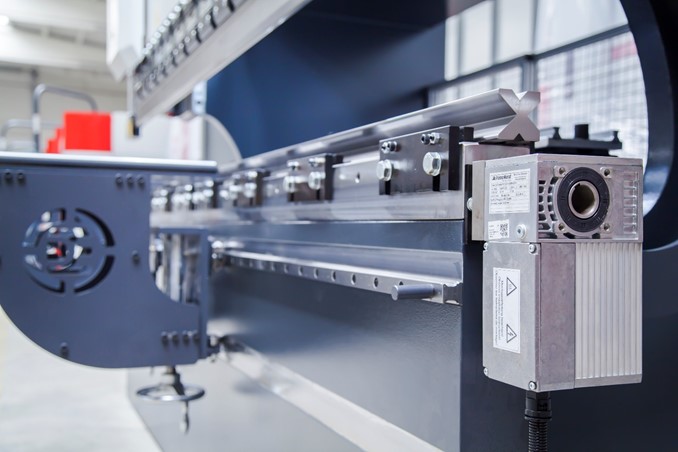

Cơ cấu bù võng bằng động cơ máy chấn tôn thủy lực Dener Smart XL |
Thông số kỹ thuật
| SMART XL | 1540 | 2060 | 2660 | 30320 | 60600 |
Chiều dài chấn(mm) A | 1550 | 2050 | 2600 | 3020 | 6050 |
Lực chấn (tấn) | 40 | 60 | 60 | 320 | 600 |
Tốc độ tiếp cận (mm/sn) | 180 | 180 | 180 | 140 | 60 |
Tốc độ chấn (mm/sn) | 10 | 10 | 10 | 10 | 8 |
Tốc độ rút về (mm/sn) | 180 | 160 | 150 | 120 | 60 |
Chiều cao vuốt (C) | 220 | 220 | 300 | 400 | 455 |
Chiều cao vuốt từ đầu dao(D) | 410 | 410 | 530 | 650 | 680 |
Chiều sâu hầu máy(E) | 400 | 450 | 450 | 450 | 600 |
Chiều dài máy(L) | 1250 | 2150 | 3320 | 2555 | 5100 |
Khoảng cách hai sườn khung máy (B) | 2445 | 3345 | 2150 | 3785 | 7100 |
Chiều rộng máy(W) | 2200 | 1930 | 1930 | 2290 | 3275 |
Chiều rộng bỏ qua phần đỡ phía trước (Y) | 1330 | 1330 | 1330 | 1740 | 3190 |
Chiều cao (H) | 2390 | 2390 | 2390 | 3100 | 3910 |
Chiều cao bàn (F) | 900 | 900 | 900 | 920 | 1000 |
Chiều sâu hố | 0 | 0 | 0 | 0 | 1030 |
Động cơ chính(kW) | 7.5 | 7.5 | 7,5 | 30 | 45 |
Bể dầu(L) | 100 | 100 | 100 | 400 | 600 |
Trọng lượng trung bình | 4250 | 5500 | 5400 | 14450 | 50200 |

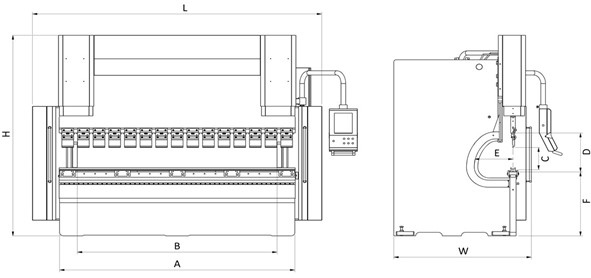

Hình ảnh thông số kỹ thuật các kích thước máy chấn tôn thủy lực Dener dòng Smart XL
Để thao khảo đầy đủ các models của máy, các bạn có thể theo dõi trang 12 trong catalogue của hãng sau đây: http://dener.com/catalog/hydraulic.pdf
