(Tin tức kỹ thuật) Giới thiệu về máy cắt tôn thủy lực Krass, Các tính năng chính, Các cấu hình của máy cắt tôn thủy lực, Thông số kỹ thuật,Cấu hình tùy chọn…
Nanjing Klaus CNC Machinery Co., Ltd. (KRRASS) là công ty hợp tác với KRRAS của Singapore, chuyên phát triển, sản xuất và kinh doanh thiết bị kim loại tấm với hơn 200 năm lịch sử. KRRASS tiền thân là GMS và cho đến nay đã thành lập các chi nhánh tại Trung Quốc, Đức, Hà Lan, Úc, Thái Lan và Malaysia để bán sản phẩm và cung cấp dịch vụ trên toàn thế giới.

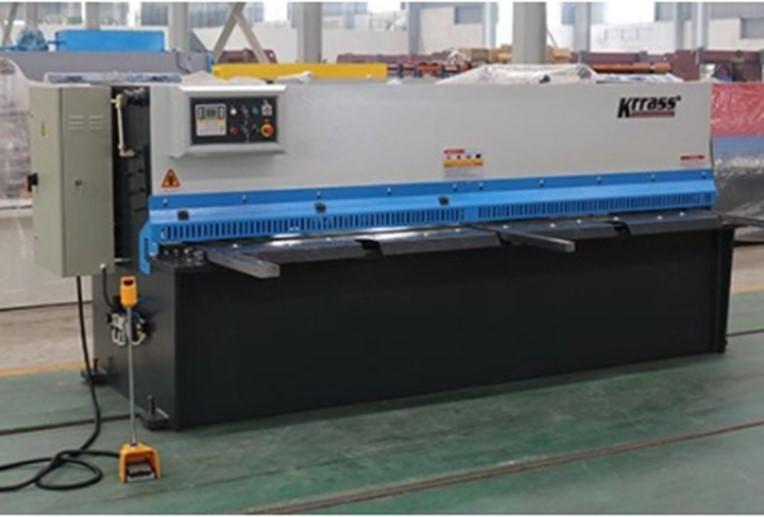

Hình ảnh mặt trước máy cắt tôn thủy lực MS7 NC
Các tính năng chính của máy
- Thiết kế tinh gọn có nguồn gốc từ EU, khung máy là một tổng thể thông qua quá trình hàn và ủ tổng thể.
- Hệ thống thủy lực tích hợp Rexroth của Đức đáng tin cậy và truyền động thủy lực; thiết kế có thể làm giảm hiệu quả các vấn đề do rò rỉ chất lỏng thủy lực.
- Máy cắt dầm thủy lực là một loại thiết bị bằng cách xoay lưỡi cắt trên xuống tấm cắt với góc cắt và độ biến cdạng nhỏ hơn, cải thiện chất lượng cắt.
- Thước sau được điều chỉnh bằng vít bi có độ chính xác cao được điều khiển bởi bộ điều khiển E21S, trong quá trình chuyển đổi tần số ngăn chặn thiết bị định vị xoay ngang, cải thiện đáng kể độ chính xác của vị trí.
- Thiết bị căn chỉnh nhẹ, thuận tiện cho việc vận hành bằng tay; xi lanh áp lực với cơ cấu lò xo tích hợp và đầu dưới được trang bị miếng đệm vật liệu đặc biệt để ngăn nhôm hoặc các vật liệu mềm khác không bị vết hằn.
- Được chế tạo bằng thép công cụ hợp kim chất lượng cao, máy có thể đáp ứng các yêu cầu về tải trọng tác động và khả năng chống mài mòn cao khi làm việc.
- Công xôn nhẹ và thiết thực đề cập đến thiết kế kỹ thuật người-máy, giao diện vận hành NC dễ dàng với các tính năng có độ chính xác cao và tiện lợi hơn.
- Bàn làm việc sử dụng bi thép lăn để giảm lực cản ma sát, bảo vệ bề mặt chi tiết làm việc; các thiết bị bảo vệ mới tuân thủ các thông số kỹ thuật an toàn: bảo vệ an toàn cá nhân cho người vận hành; thiết kế khéo léo: vật liệu nhỏ có thể được cắt dễ dàng.
- Giá đỡ vật liệu phía trước được trang bị Bộ điều chỉnh vị trí và vuông góc để đảm bảo độ chính xác của quá trình cắt, vận hành dễ dàng, thiết thực và hiệu quả.
- Cơ chế điều chỉnh nhanh chóng để sắp xếp lại khe hở lưỡi dao, thao tác đơn giản bằng tay và điều chỉnh vô cấp
Các thông số kỹ thuật chính
1. Cấu hình tiêu chuẩn
- Bộ điều khiển ELGO CNC của Đức
- Kiểm soát điện trục X bằng thước sau
- Bộ chuyển đổi tần số DELTA
- Cần treo bộ điều khiển và giá đỡ vật liệu phía trước
- Vít bóng HIWIN và thanh đánh bóng, độ chính xác điều khiển 0,05mm
- Đầu nối ống EMB của Đức
- Van thủy lực tích hợp Bosch Rexroth của Đức
- Động cơ chính Siemens của Đức
- Điện Schneider - Pháp
- Bảo vệ quá tải điện và thủy lực
- Căn chỉnh ánh sáng
- Vật liệu lưỡi dao(6CrW2Si)
- Công tắc kiểu cánh hoa KACON – Hàn Quốc
2. Bộ nhận dang an toàn
- Tiêu chuẩn an toàn (2006/42 / EC)
- Tủ điện và cửa bảo vệ phía trước mở ra để tắt nguồn
- Công tắc bàn đạp nội địa (cấp độ an toàn 4)
- Đường sắt bảo vệ bằng kim loại phía sau, tiêu chuẩn CE
- Rơ le an toàn giám sát công tắc bàn đạp, bảo vệ an toàn

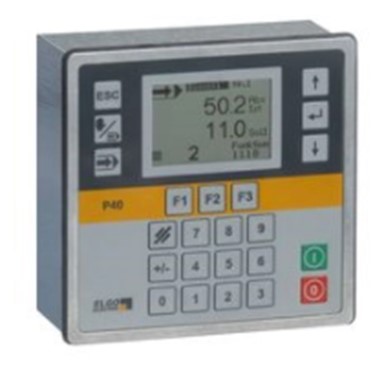

3. Bộ điều khiển ELGO Đức P40
Chức năng chính:
- Màn hình LCD
- Hoạt động dễ dàng
- Hoạt động thủ công
- Chế độ chạy một lần
- Cực đầu ra rơle
- Định vị thước đo sau
- Đếm
- Chức năng hiển thị góc cắt
- Chức năng rút lại thước đo sau
- Kiểm soát việc cắt
Danh sách cấu hình tiêu chuẩn và lựa chọn
Stt | Linh kiện | Model/ Nhà sản xuất | Khác | Cấu hình |
1- | Hệ thống CNC | ■ Hệ thống ELGO CNC của Đức |
Tiêu chuẩn | |
2- | Điện | Schneider – Pháp | Công tắc hành trình và công tắc giới hạn | |
3- | Động cơ chính | Động cơ Siemens – Đức | ||
4- | Thước sau, đai định thời, ròng rọc định thời
| Đài Loan | Kiểm soát định vị Độ chính xác được đảm bảo | |
5- | Bộ biến tần | Delta- Đài Loan |
| |
6- | Cầu dao đạp chân | KACON- Hàn Quốc | ||
7- | Hệ thống thủy lực | Bosch Rexroth- Đức | ||
8- | Bơm dầu | Sunny -USA | ||
9- | Vòng đệm | PARKER-USA / NOK-Nhật | ||
10- | Đầu nối ống dầu | EMB-Đức | ||
11- | Tấm chắn bảo vệ phía trước | KRRASS sản xuất | ||
12- | Tấm chắn bảo vệ phía sau | KRRASS sản xuất | ||
13- | Tấm phôi sau | KRRASS sản xuất | ||
14- | Thước sau | Vít bóng và que đánh bóng HIWIN – Đài Loan |
| |
15- | Dụng cụ chứa khí nén phía sau | KRRASS sản xuất |
Lựa chọn
| |
16- | Bộ cấp liệu trước khi căt | KRRASS sản xuất | ||
17- | Bảo vệ quang điện phía trước | Trung Quốc | ||
18- | Bảo vệ quang điện phía sau | Trung Quốc | ||
19- | Tiêu chuẩn an toàn | ■CE □CSA ■NR-12 □OSHA |
|
Thông số kỹ thuật của máy

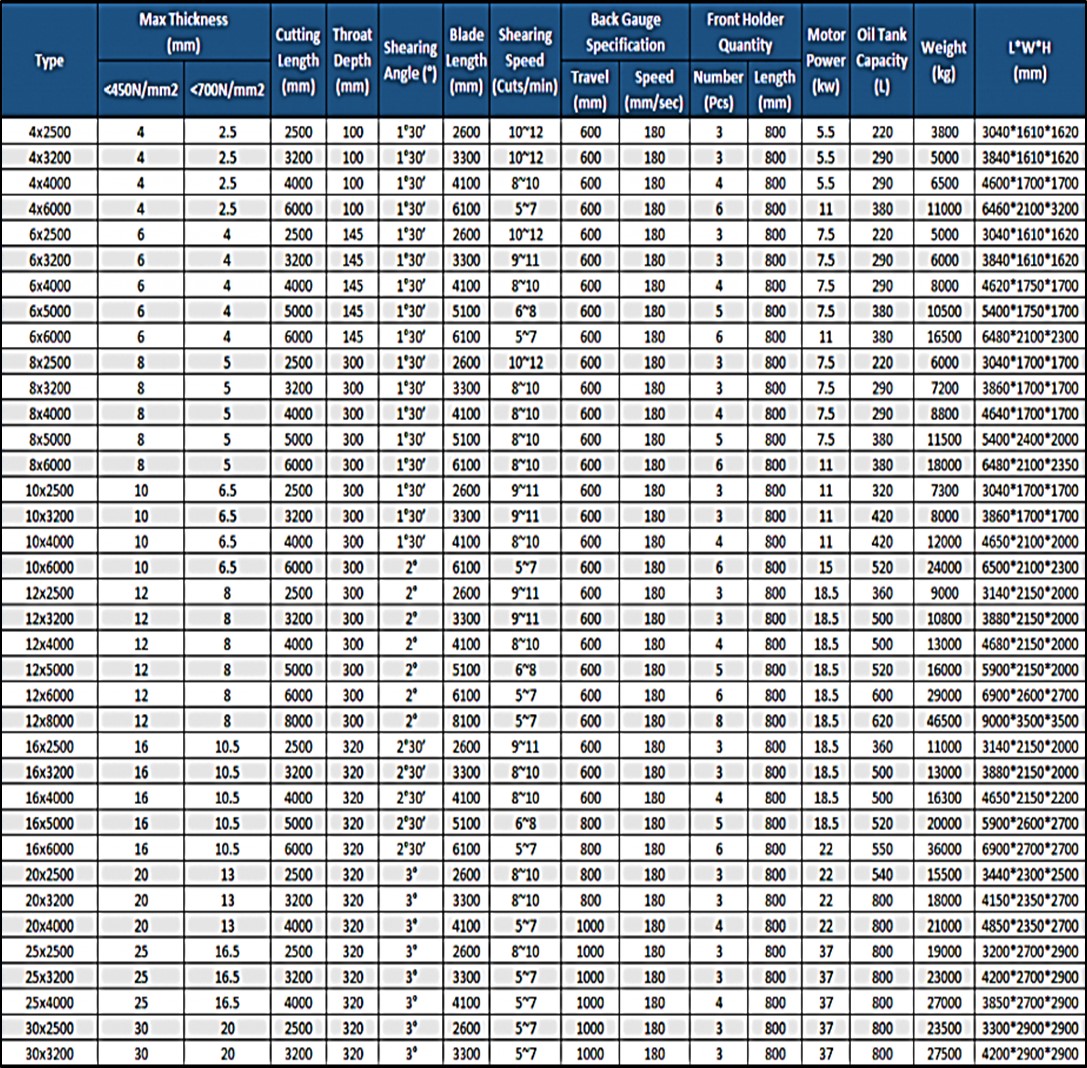

Bảng thông số kỹ thuật máy cắt tôn thủy lực MS7 NC
