Trang chủ / MÁY GIA CÔNG TẤM/ MÁY CẮT LASER CNC
Cập nhật 17/07/2021

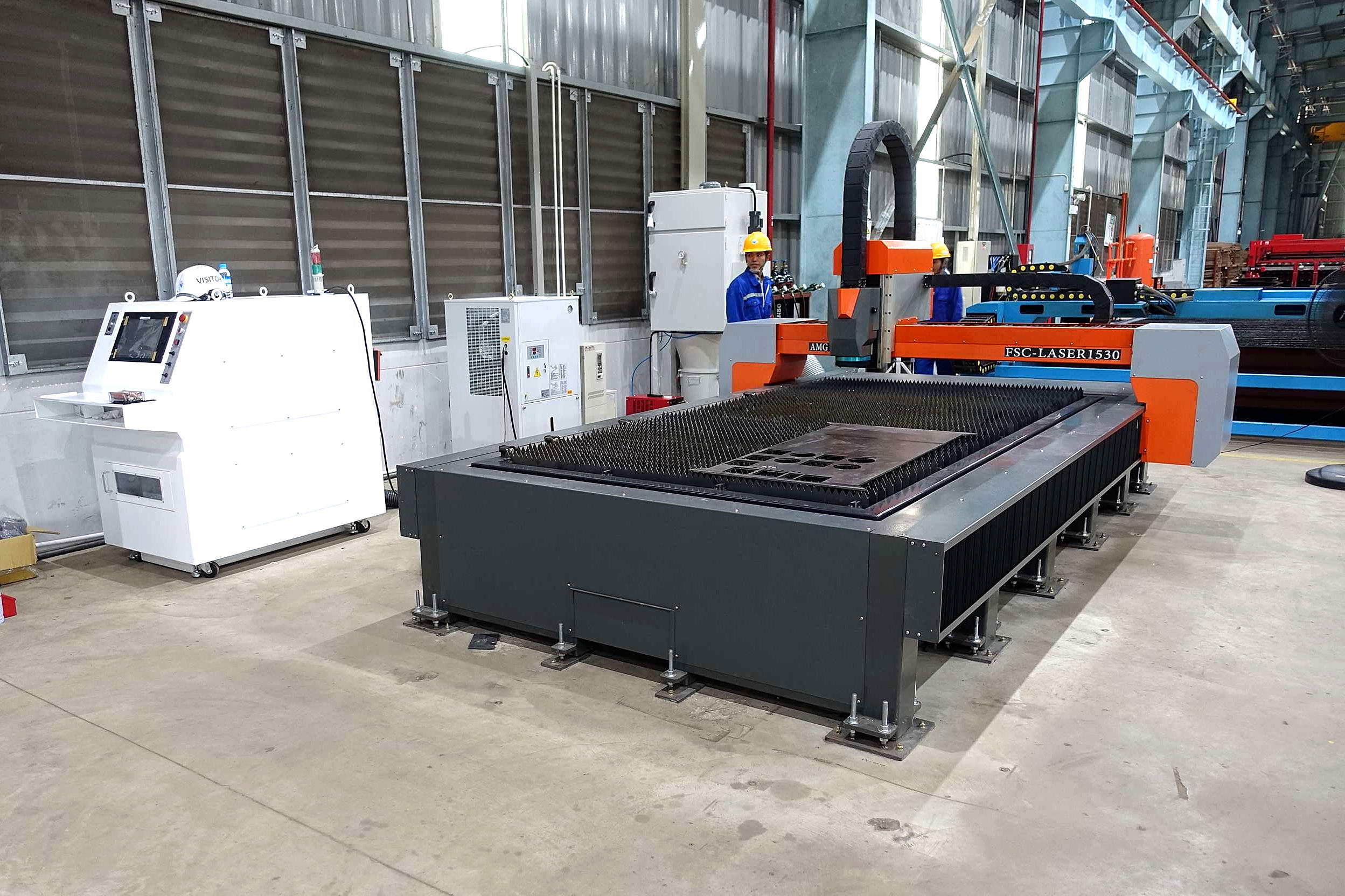

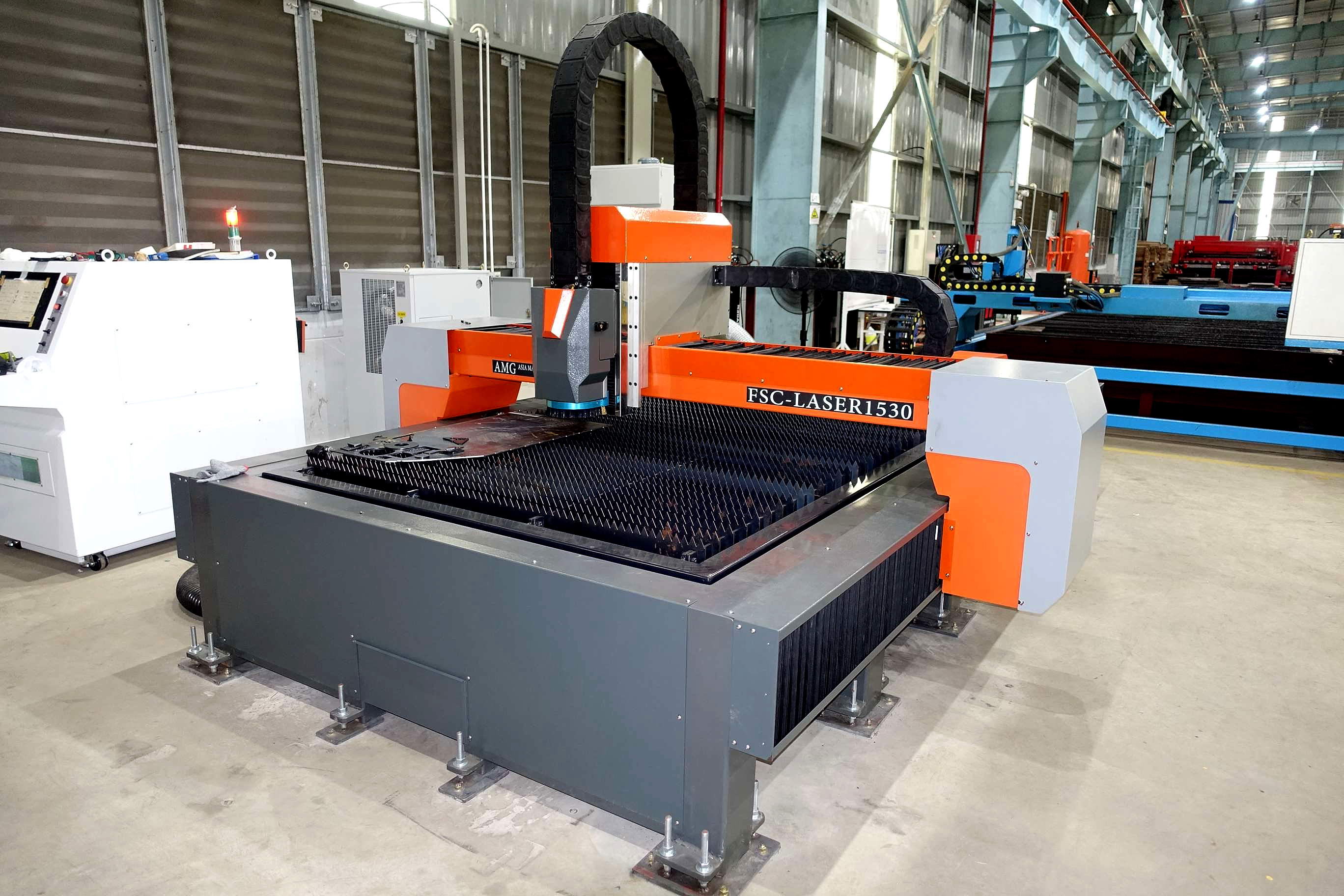

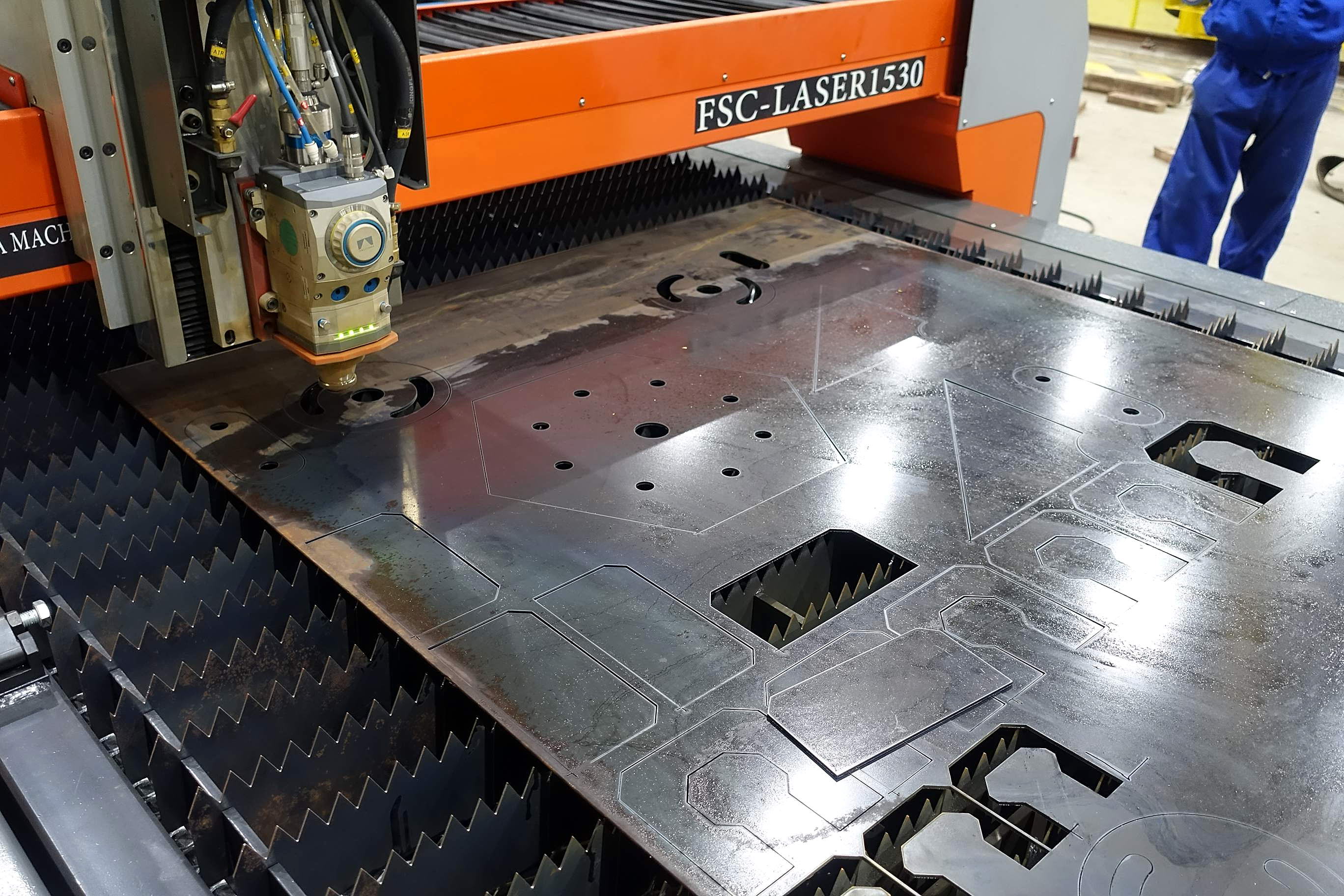

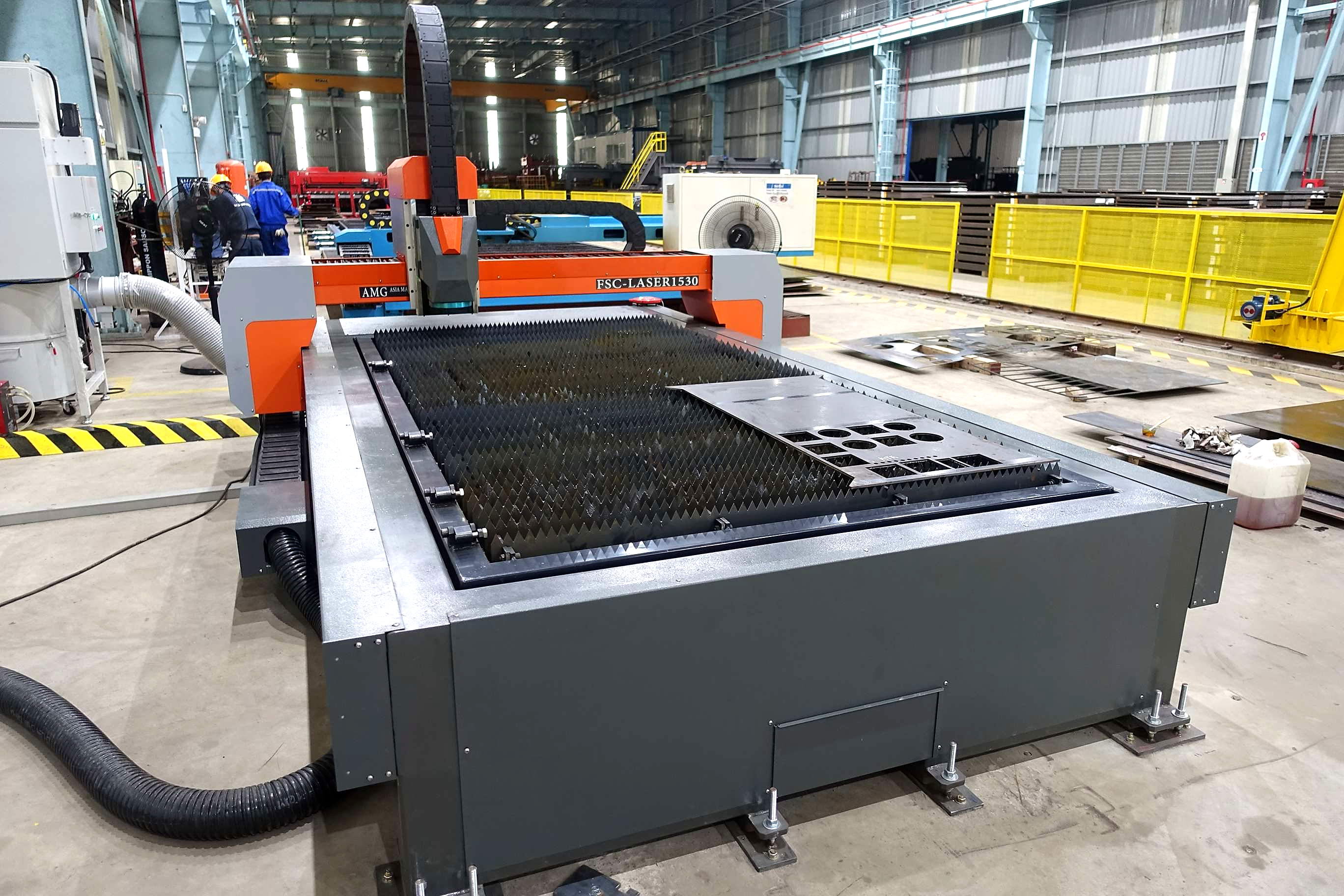

Hình ảnh máy cắt laser AMG kiểu bàn công ty lắp đặt cho khách hàng
Tham khảo một số hãng máy gia công kinh doanh tại đây
1. Giới thiệu về hãng sản xuất máy AMG - Đài Loan
Asia Machine Group (AMG) là nhà sản xuất máy khoan, cắt CNC chất lượng cao, bền và giá cả phải chăng ở Đài Loan. Kể từ năm 1987, AMG đã lắp đặt hơn 3.500 chiếc tại hơn 50 quốc gia trên toàn thế giới.
Quá trình thành lập và phát triển AMG trải qua rất nhiều năm. Asia Machine Group Co. Ltd. thành lập từ năm 1995, có diện tích 660 m2, xây dựng nhà xưởng đầu tiên và bắt đầu sản xuất máy cắt tấm CNC Plasma / Flame để đưa ra thị trường. Sau đó phát triển qua nhiều năm, đến 2020, nhà máy thứ 3 đã được hoàn thành và bắt đầu quá trình sản xuất.
2. Máy cắt Laser CNC kiểu bàn/table FSC Laser 1530
Các tính năng kỹ thuật của máy bao gồm:
- Không gian làm việc của máy: 1500 x 3000 mm
- Được trang bị bàn cắt hút
- Nguồn điện Laser: Nguồn laser sợi quang nLIGHT, 4000W, nguồn gốc Mỹ, độ dày cắt tối đa = 24mm
- Đầu cắt laser PRECITEC(LightCutter), nhập khẩu từ Đức
- Hệ thống cảm biến chiều cao cắt bằng laser
- FastCam, hệ thống lập trình điều khiển đường laser cắt
- Máy cấp khí C02 Chiller x 2 bộ, 1 cho máy cắt laser 1 cho đầu cắt
Các đặc điểm chính của máy cắt:
- Sử dụng đầu cắt laser nLIGHT Fiber, có chất lượng cắt tốt nhất
- Độ dày cắt tối đa MS = 24mm, SS = 12mm
- Laser sợi quang hầu như không cần tiêu hao, so với laser CO2,
chi phí vận hành rất thấp - Do yêu cầu nhiệt độ làm việc cho đầu cắt và nguồn điện laser là khác nhau, do đó yêu cầu hai hệ thống làm mát cho mỗi một trong số chúng. Làm như vậy để giữ nhiệt độ không đổi để duy trì chất lượng cắt.
(a). Máy làm lạnh cho nguồn điện laser: duy trì nhiệt độ từ 20-35 độ C
(b). Máy làm lạnh để cắt nhiệt: duy trì nhiệt độ môi trường - Sử dụng đầu cắt Precitec (sản xuất tại Đức), chất lượng cắt tốt và thời gian làm việc lâu dài
- Sử dụng Precitec (sản xuất tại Đức) THC, độ chính xác và độ ổn định cao
(các nhà sản xuất khác sử dụng đầu cắt không phải Precitec hoặc chỉ sử dụng đầu cắt Precitec nhưng không sử dụng Precitec THC) - Trục X, Y đều sử dụng hộp số Alpha (made in Germany), chuyên dùng cho máy cắt laser.
- Giá đỡ & thanh răng xoắn có độ chính xác cao, không bị biến dạng trong vòng 5 năm, độ mài mòn thấp, hoạt động êm ái với tiếng ồn thấp
- Sử dụng điều khiển áp suất khí mô hình có độ chính xác cao SMC (sản xuất tại Nhật Bản) (độ chính xác lên đến 0,05kg / cm2), để đảm bảo chất lượng cắt tốt
- Máy có thiết bị thổi khí, để thổi lỗ xỏ trước và sau khi xỏ lỗ, nên khi cắt tấm dày hơn, rỉ sét sẽ không ảnh hưởng đến việc cắt
- Nắp trên thanh dẫn tuyến tính X và thanh răng, bánh răng. Không có bụi bên trong
- Cơ cấu truyền động X, Y liên kết đàn hồi với lò xo nên thanh răng và bánh răng luôn ăn khớp chặt chẽ. Không có khe hở do mòn
- Bộ điều khiển CNC AMG, có thể bảo trì CNC thông qua internet. Kiểm tra thông số và lịch sử cắt từ văn phòng của chúng tôi (khách hàng phải có kết nối internet). vì vậy, 90% vấn đề có thể được giải quyết trong văn phòng của chúng tôi
- Cung cấp một kính chống laser cho khách hàng và máy có ống lót được gắn xung quanh đầu cắt để bảo vệ mắt người vận hành trong quá trình cắt
Tốc độ cắt:
Thép carbon thấp
Độ dày
(mm)
Tốc độ cắt (mm/min)
Thép không gỉ
Độ dày
(mm)
Tốc độ cắt (mm/min)
3
4200-4400
4
11000-12000
6
2700-2900
6
3800-4000
8
2200-2400
8
2000-2000
10
1700-1900
10
900-1100
16
1200-1400
12
700-900
20
700-900
24
300-400
Các hình ảnh kèm theo:

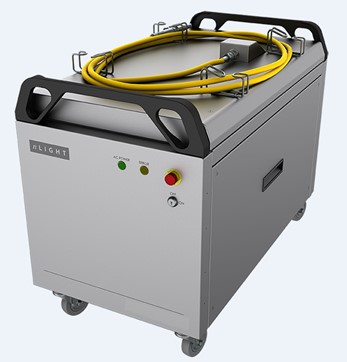

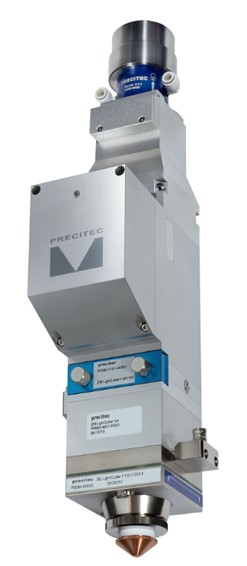

Nguồn cắt laser Fiber nLIGHT | Đầu cắt laser Precitec |

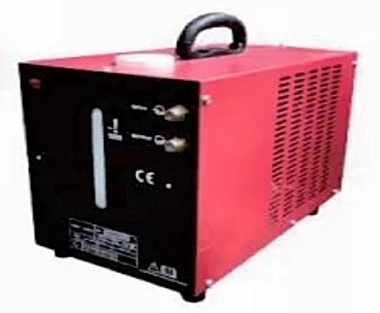

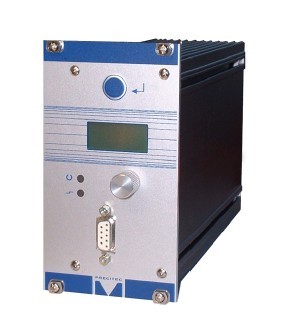

Hệ thống cảm biến chiều cao đầu cắt laser | Máy làm mát đầu cắt laser |

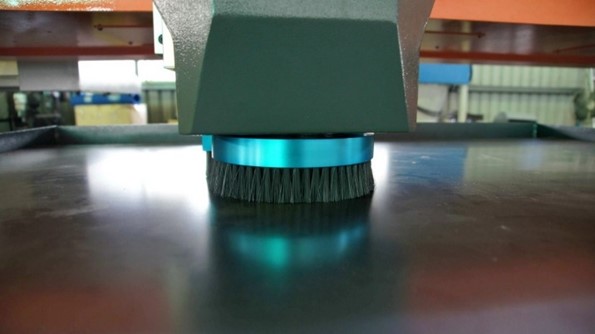

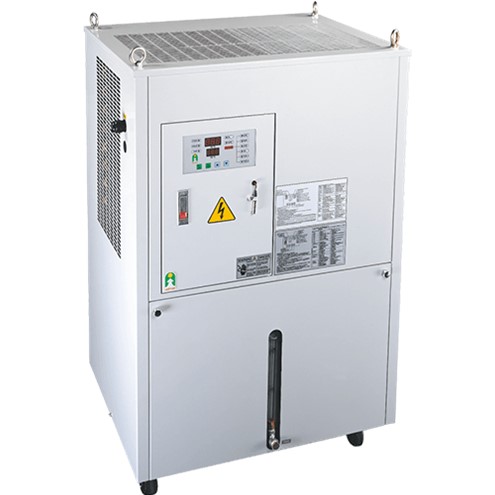

Máy làm mát cho nguồn điện laser | Đầu bảo vệ tia laser |

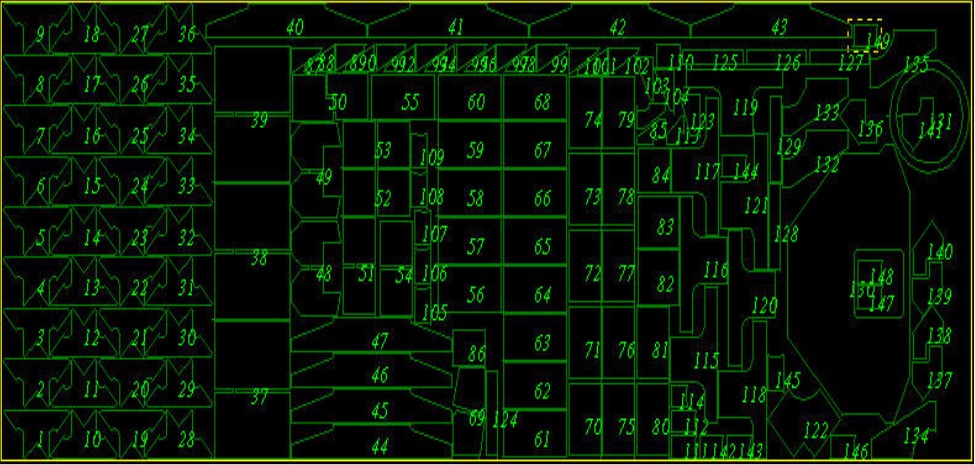

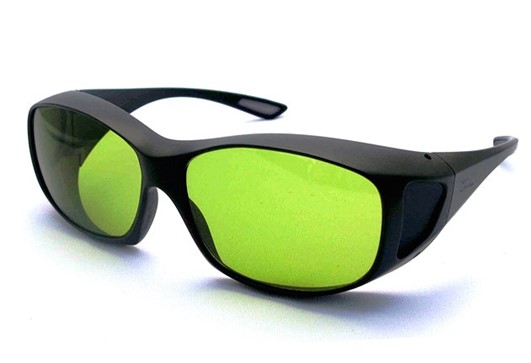

Kính bảo vệ mắt tránh tia laser | FastCam với hệ thống tự động điền đầy |

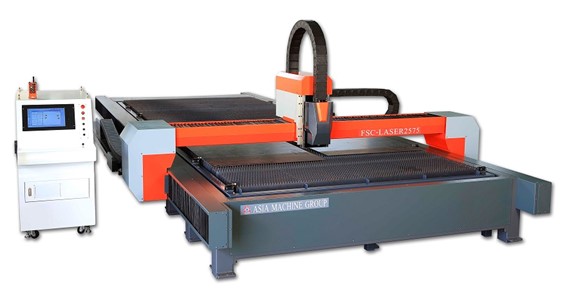

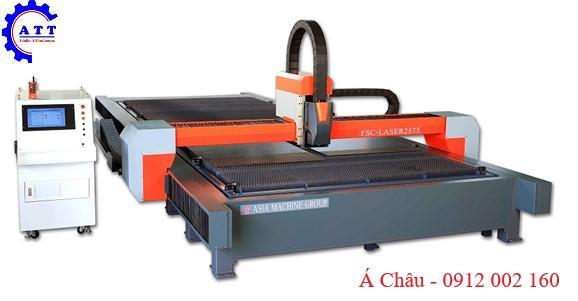

Hình ảnh máy cắt laser CNC hãng AMG models FSC-Laser 2575
3. Thông số kỹ thuật các dòng sản phẩm
"Đối với từng loại vật liệu khác nhau, độ dày tấm kim loại khác nhau chúng ta sẽ phải lựa chọn đầu cắt laser sao cho phù hợp. Dưới đây, các mẫu máy với không gian làm việc khác nhau sẽ giúp bạn lựa chọn được thông số làm việc phù hợp với đầu vào vật liệu khác nhau"
Nguồn laser | Đầu cắt | Độ dày mỗi lớp cắt (MS) | Độ dày mỗi lớp cắt (SS) | Mẫu máy | Không gian làm việc |
1 kW | Mini Cutter | 10 mm | 5 mm | 1530 | 1500 x 3000 |
1 kW | Mini Cutter | 10 mm | 5 mm | 1560 | 1500 x 6000 |
1 kW | Mini Cutter | 10 mm | 5 mm | 2060 | 2000 x 6000 |
1 kW | Mini Cutter | 10 mm | 5 mm | 2560 | 2500 x 6000 |
1.5 kW | Mini Cutter | 13 mm | 6 mm | 1530 | 1500 x 3000 |
1.5 kW | Mini Cutter | 13 mm | 6 mm | 1560 | 1500 x 6000 |
1.5 kW | Mini Cutter | 13 mm | 6 mm | 2060 | 2000 x 6000 |
1.5 kW | Mini Cutter | 13 mm | 6 mm | 2560 | 2500 x 6000 |
2 kW | Light Cutter | 16 mm | 8 mm | 1530 | 1500 x 3000 |
2 kW | Light Cutter | 16 mm | 8 mm | 1560 | 1500 x 6000 |
2 kW | Light Cutter | 16 mm | 8 mm | 2060 | 2000 x 6000 |
2 kW | Light Cutter | 16 mm | 8 mm | 2560 | 2500 x 6000 |
3 kW | Light Cutter | 20 mm | 10 mm | 1530 | 1500 x 3000 |
3 kW | Light Cutter | 20 mm | 10 mm | 1560 | 1500 x 6000 |
3 kW | Light Cutter | 20 mm | 10 mm | 2060 | 2000 x 6000 |
3 kW | Light Cutter | 20 mm | 10 mm | 2560 | 2500 x 6000 |
4 kW | Light Cutter | 24 mm | 12 mm | 1530 | 1500 x 3000 |
4 kW | Light Cutter | 24 mm | 12 mm | 1560 | 1500 x 6000 |
4 kW | Light Cutter | 24 mm | 12 mm | 2060 | 2000 x 6000 |
4 kW | Light Cutter | 24 mm | 12 mm | 2560 | 2500 x 6000 |
6 kW | Pro Cutter | 25 mm | 16 mm | 1530 | 1500 x 3000 |
6 kW | Pro Cutter | 25 mm | 16 mm | 1560 | 1500 x 6000 |
6 kW | Pro Cutter | 25 mm | 16 mm | 2060 | 2000 x 6000 |
6 kW | Pro Cutter | 25 mm | 16 mm | 2560 | 2500 x 6000 |
