Bàn từ điện - bàn từ cơ| Thông số kỹ thuật và ứng dụng

17:02 - 08/07/2021

(Thông số kỹ thuật)

Các đặc trưng cơ bản của ba dòng bàn từ: Bàn từ điện, bàn từ cơ vĩnh cửu, bàn từ điện vĩnh cửu. Các định nghĩa, nguyên lý làm việc của ba dòng bàn từ. So sánh ưu nhược điểm của ba dòng bàn từ và Ứng dụng của chúng trong kỹ thuật

Mài khôn là gì? Tìm hiểu về công nghệ, thiết bị và dụng cụ mài khôn
Phương pháp chuốt trong công nghệ gia công cơ khí.
Hệ thống thủy tĩnh Grintimate cho máy mài phẳng, mài tròn
So sánh máy cắt dây Molipden và máy cắt dây Đồng
Máy phay CNC là gì? Các đặc trưng cơ bản

Tư vấn kỹ thuật

Cập nhật 08/7/2021



Bàn từ điện là gì?

1.1. Định nghĩa bàn từ điện

  Bàn từ điện hay bàn từ nam châm điện là loại bàn từ sử dụng cuộn dây được cấp điện cuốn quanh lõi sắt, khi đó xung quanh lõi sắt sẽ sinh ra từ trường biến nó trở thành một nam châm điện. Lõi sắt nam châm điện sẽ tác động lên bề mặt tấm của bàn từ tạo ra một lực hút nhất định đối với các vật có từ tính (có thể điều chỉnh được lực từ thông qua chỉ số của dòng điện).

 Thuật ngữ tiếng Anh cho tên gọi chung của bàn từ là “Magnetic Chuck

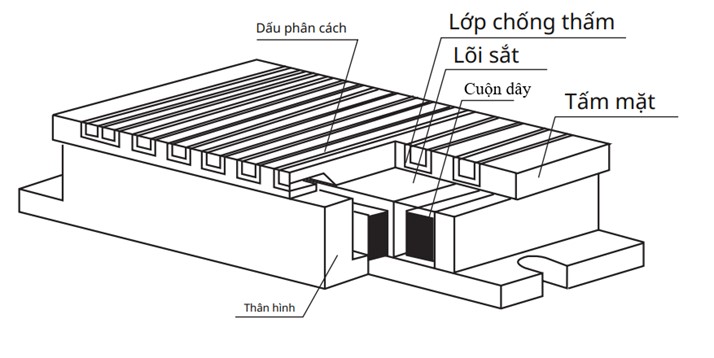

Cau-tao-ban-tu-dien

Hình ảnh bóc tách lớp bên trong của một bàn từ nam châm điện

Thuật ngữ tiếng Anh của bàn từ điện có tên gọi là “Electromagnetic chucks”

Cấu tạo của bàn từ nam châm điện:

  1. Tấm mặt trên
  2. Tấm nền
  3. Lõi sắt
  4. Cuộn dây
  5. Lớp chống thấm
  6. Dải phân cách

1.2. Nguyên lý làm việc của bàn từ điện, bàn từ nam châm điện

  Bàn từ điện sẽ được đi kèm theo nó là một máy cấp nguồn điện cho bàn từ với bộ phận chỉnh áp dùng để bật tắt từ tính cho bàn từ. Khi sử dụng bàn từ, chúng ta sẽ bật nguồn của máy lên và điều chỉnh lực hút/nhả từ.

May-cap-dien-ban-tu-dien

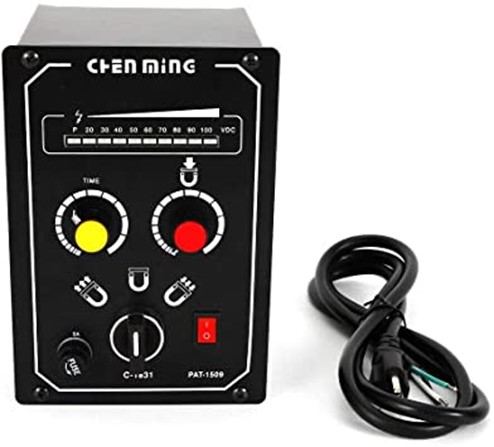

Hình ảnh bộ điều chỉnh cấp nguồn và bật tắt từ của bàn từ nam châm điện

Cấu tạo của máy cấp nguồn cho bàn từ nam châm điện:

  1. Công tắc nguồn
  2. Nút điều chỉnh nhả từ hay đóng từ
  3. Chiết áp điều chỉnh lực kẹp từ
  4. Chiết áp điều chỉnh cấp độ của dòng điện

   Khi sử dụng, người thợ đặt chi tiết lên bàn từ. Kết nối nguồn điện vào máy điều khiển, cấp nguồn cho bàn từ. Điều chỉnh lực hút “tăng” hay “giảm” để hút giữ và tăng giảm lực hút của bàn từ điện. Sau khi hút, chúng ta không được tháo nguồn điện kết nối ra trong khi đang sử dụng bàn từ.

2. Bàn từ cơ vĩnh cửu là gì?

2.1. Định nghĩa bàn từ cơ

  Bàn từ cơ vĩnh cửu hay Bàn từ nam châm vĩnh cửu là loại bàn từ sử dụng lực hút của nam châm vĩnh cửu được đặt bên trong cấu tạo của bàn từ.

 Thuật ngữ tiếng Anh của bàn từ điện có tên gọi là “Permanent magnetic chucks

Cau-tao-ban-tu-co

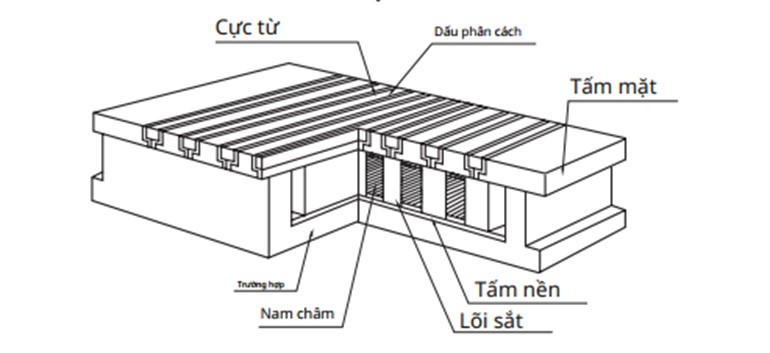

Hình ảnh bóc tách lớp bên trong của một bàn từ cơ

Cấu tạo của một bàn từ nam châm vĩnh cửu:

  1. Tấm mặt trên
  2. Tấm nền
  3. Cực từ
  4. Dải phân cách từ
  5. Nam châm
  6. Lõi sắt

  Nhờ lực hút này, chúng có thể giữ phôi, chi tiết khuôn mẫu được cố định trên bề mặt bàn. Kẹp chặt chi tiết và vừa là định vị chi tiết, giúp việc gia công chính xác và dễ dàng.

Ví dụ về ứng dụng bàn từ cơ vĩnh cửu:

  Chi tiết được kẹp trên bàn từ cơ vĩnh cửu chuẩn bị gia công trên máy xung điện

Chi-tiet-duoc-kep-tren-ban-tu-dien

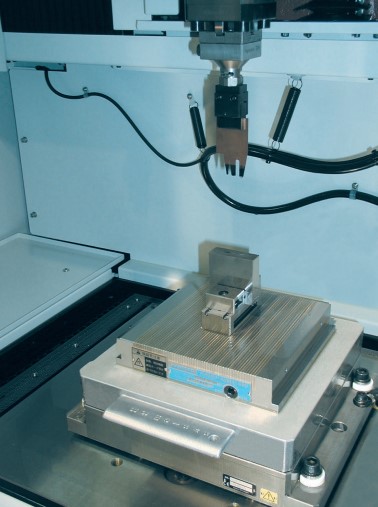

Hình ảnh chi tiết được kẹp trên bàn từ cơ vĩnh cửu cho gia công xung điện

2.2. Nguyên lý làm việc của bàn từ cơ

   Bàn từ cơ vĩnh cửu hay bàn từ nam châm vĩnh cửu sẽ được trang bị một khóa từ On/Off. Khi người sử dụng muốn cấp từ cho mặt bàn, điều chỉnh chế độ sang On và ngược lại điểu chỉnh sang Off để tắt chế độ từ đi.

Ban-tu-co-voi-khoa-On-Off

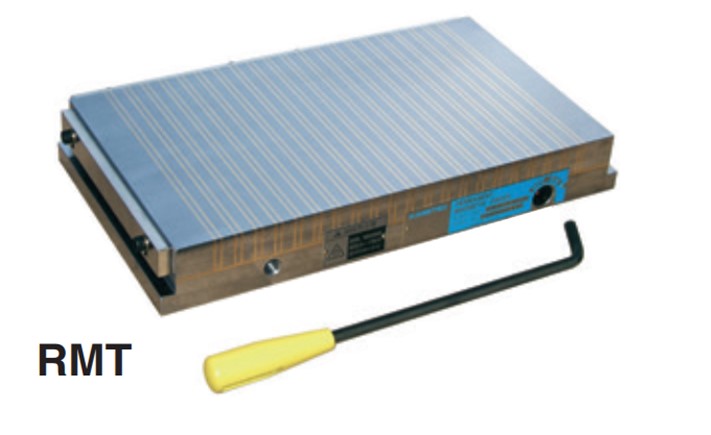

Hình ảnh bàn từ cơ vĩnh cửu với chốt khóa On/off đóng ngắt bàn từ

  Sau khi gia công xong, chỉ cần gạt sang nút “Off” thì bàn từ sẽ ngừng hút. Đối với loại bàn từ này, chúng ta có thể nhấc trực tiếp luôn chi tiết ra ngoài mà không phải chờ một lúc để hết từ tính như bàn từ nam châm vĩnh cửu.

2.3. Các tính năng làm việc của bàn từ cơ vĩnh cửu

  • Là loại tiết kiệm năng lượng, không cần nguồn điện.
  • Không sợ mất điện và có khả năng giữ phôi trong thời gian dài
  • Không sinh nhiệt do đó không bị biến dạng do tăng nhiệt độ

3. Bàn từ điện vĩnh cửu là gì?

3.1. Định nghĩa và nguyên lý làm việc

  Là loại bàn từ hiện đại nhất đang được sử dụng hiện nay, thiết kế của loại này khá đơn giản khi chúng ta chỉ cần bật tắt chế độ “ON/OFF” mà không cần phải chỉnh quá nhiều thông số như bàn từ điện.

  Sau khi bật ON, bàn từ sẽ giữ ở trạng thái có từ hút vĩnh viễn. Chúng ta có thể ngắt nguồn điện sau khi đã gắn chi tiết lên mặt bàn từ.

Ban-tu-dien-vinh-cu

Hình ảnh một số bàn từ điện vĩnh cửu đang được sử dụng hiện nay



  Cấu tạo của chúng cũng khá giống so với bàn từ điện, tuy vậy thay vì lõi sắt bên trong của bàn từ điện thì ở loại bàn này chúng được thay thế bởi nam châm điện. Chỉ cần cấp nguồn điện, nam châm điện sẽ tạo ra từ trường với lực đạt theo yêu cầu.

4. So sánh ưu nhược điểm của bàn từ điện và bàn từ cơ

4.1. Ưu điểm của bàn từ điện

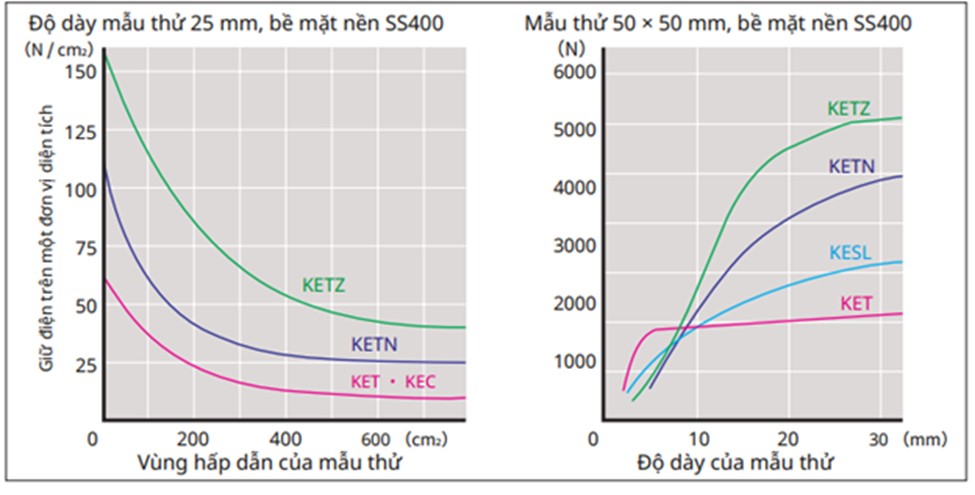

Một thí nghiệm đo lực giữ của bàn từ điện, chi tiết có độ dày 25mm, vật liệu SS400 và một mẫu thử có kích thước 50x50mm, vật liệu SS400

Do-thi-1

Đồ thị biểu diễn lực lực giữ bề mặt của bàn từ điện

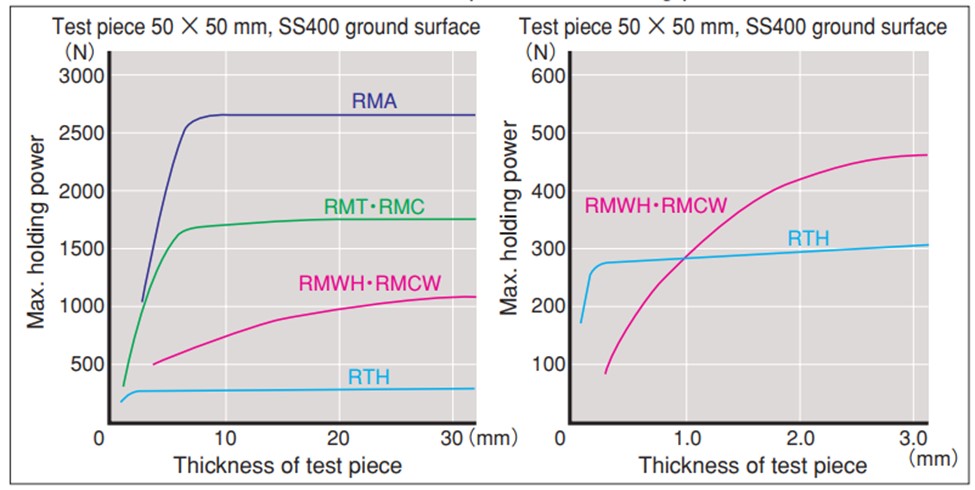

Thí nghiệm thứ hai đo lực giữ của bàn từ cơ vĩnh cửu, chi tiết có độ dày 25mm, vật liệu SS400 và một mẫu thử có kích thước 50x50mm, vật liệu SS400

Do-thi-2

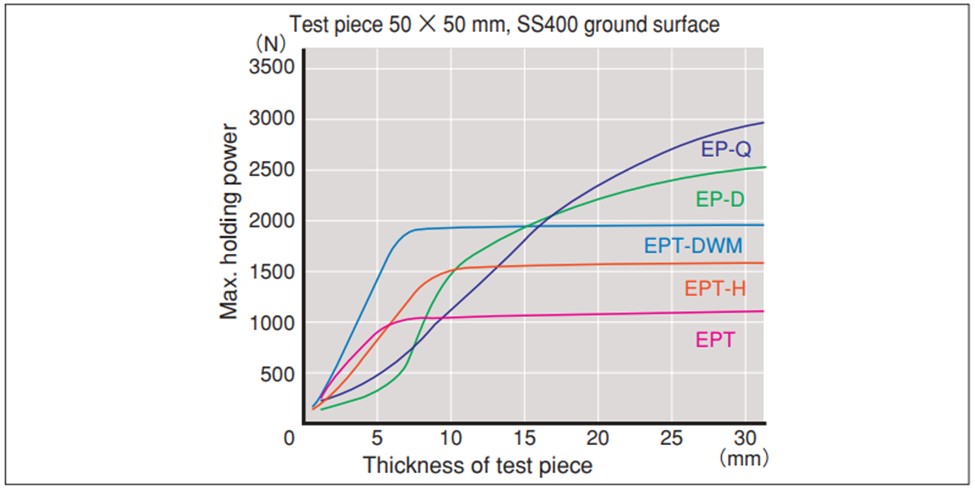

Đối với bàn từ điện vĩnh cửu:

Do-thi-3

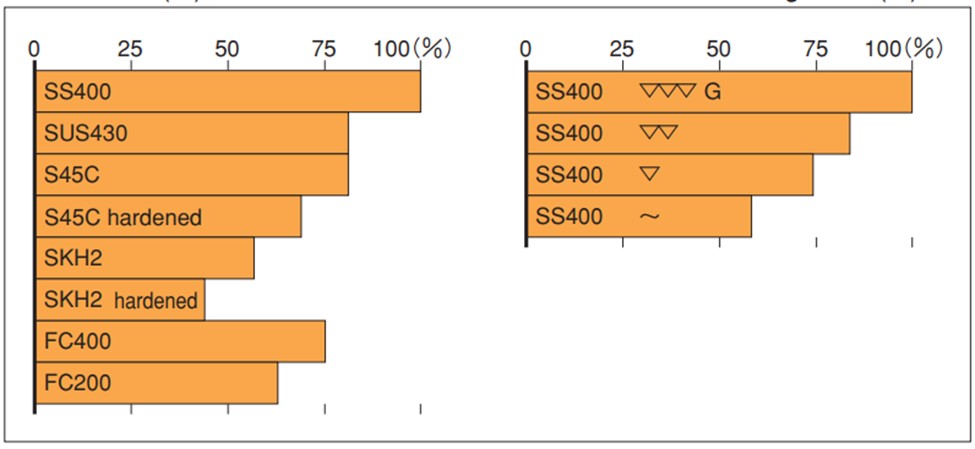

Thông số ảnh hưởng giữa vật liệu và lực giữ:

Do-thi-4

                                                Sự sai khác lực giữ do vật liệu                                   Sự sai khác lực giữ do độ nhám của bề mặt

4.2. Các tính năng làm việc của bàn từ điện

  • Sử dụng hiệu quả để có thể gắn/tách phôi bằng cách chuyển đổi hoạt động
  • Tự động hóa dễ dàng bằng cách đặt bàn từ vào máy
  • Dễ dàng điều chỉnh lực giữ
  • Dễ dàng có thể chế loại bàn có kích thước lớn hơn

4.3. Các tính năng của bàn từ điện vĩnh cửu

  • Hiệu quả vì có thể gắn/tháo phôi bằng thao tác chuyển mạch
  • Tiết kiệm năng lượng, vì năng lượng điện chỉ dùng trong giây lát để gắn/tháo phôi
  • Độ chính xác cao vì không biến dạng nhiệt do nhiệt sinh ra trong quá trình bật nguồn
  • Không thay đổi nguồn giữ trong trường hợp mất điện khi đang giữ phôi

4.4. Các thông số tiêu chuẩn bàn kẹp từ

Chiều dài hoặc đường kính của tấm đĩa mặt trên

Trên 300

300 đến 600

600 đến 900

Trên 900

Độ nhám bề mặt:6.3S

Độ dày

0.01

0.015

0.02

0.025

Độ song song

0.02

0.03

0.04

0.05

Nguồn giữ

Trung bình là 98,1N trở lên và và 49N trở lên ở mức yếu nhất

Điện áp chịu tải

Không được phép đánh thủng điện môi giữa phần mang điện và phần thân. (1500 VAC, 1 phút)

Điện trở vật liệu cách điện

Điện trở cách điện phải từ 5 ΩM trở lên. (Được đo bằng máy thử điện trở cách điện 500 V)

Nhiệt độ tăng

Độ tăng nhiệt trên mặt làm việc bàn từ phải dưới 15 ℃. (Được bật trong 3 giờ)

Chống nước

Khi bàn từ được ngâm trong nước, không được có nước vào bên trong hoặc hiệu suất cách điện của bàn từ không được giảm xuống.



5. Ứng dụng của bàn từ điện và bàn từ cơ trong sản xuất

5.1. Ứng dụng bàn từ điện

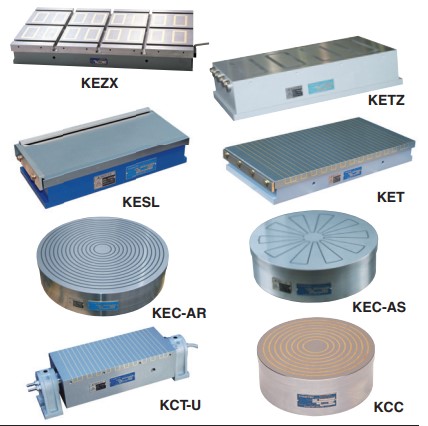

MODELS

Ứng dụng

Máy áp dụng

Hình ảnh

KEZX

Cắt hạng nặng và high-speed

Trung tâm gia công và máy phay

 Mot-so-ban-tu-dien

KETZ

KETN

Cắt gọt

KESL

Mài, cắt nhẹ, mài đai

Máy phay, máy mài tròn, máy mài lưỡi cưa

KETB

Mài







Máy mài

KET

Mài, cắt nhẹ

KETW

Mài phôi mỏng

KET-U

Mài khuôn

KET-UT

Phôi lớn, mài góc của máy cắt

KEC-AR

Mài

Máy mài, máy tiện

KEC-AS

Cắt

KCT/KCT-U

Mài

Máy mài

KCC

Mài tròn

Máy mài tròn



5.2.  Ứng dụng bàn từ cơ vĩnh cửu

MODELS

Ứng dụng

Máy áp dụng

Hình ảnh

RMA

Cắt, cắt hạng nặng

Máy phay

 Mot-so-ban-tu-dien

RMAW

Cắt, mài các phôi nhỏ và mỏng

Máy mài, máy phay

RMT

Mài nhẹ và cắt phôi từ mỏng đến dày

Máy mài, máy xả điện

RMWH

Mài mịn các phôi nhỏ và mỏng

Máy mài, máy xả điện

RMT-U

Mài khôn

Máy mài

RMA-C

Cắt

Máy tiện

RMC-X

Cắt, mài nhẹ



Máy mài, máy tiện

RMC

RMAW-C



5.3. Ứng dụng bàn từ điện vĩnh cửu

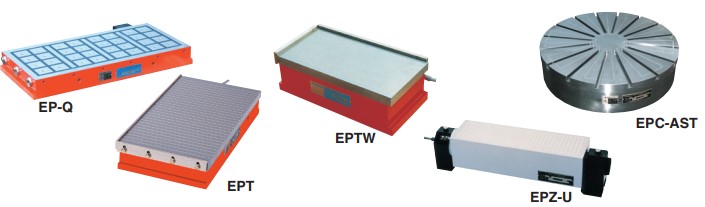

MODELS

Ứng dụng

Máy

Hình ảnh

EP-Q

Cắt hạng nặng, cắt vật liệu cứng

Máy phay, trung tâm gia công

 Ban-tu-dien-vinh-cuu

EP-D

EPT

Mài

Máy mài

EPTW

Mài phẳng, máy tiện, mài khuôn

EPZ-U

Tiện, Mài

Máy tiện, máy mài tròn ngoài

EPC
