Trong lĩnh vực gia công cơ khí, đài dao đóng vai trò quan trọng trong quy trình tự động hóa các công đoạn gia công. Hai loại đài dao phổ biến hiện nay là đài dao BMT (Base Mount Turret) và đài dao VDI (Verein Deutscher Ingenieure). Hai loại đài dao này mặc dù có chung mục đích sử dụng, chúng vẫn có những đặc điểm khác nhau nhất định. Hãy cùng Á Châu tìm hiểu về 2 loại đài dao này nhé!

1- Đài dao BMT là gì?

Đài dao BMT được gắn vào trục chính của máy CNC thông qua đế gắn, thường có 6, 8, 10 hoặc 12 vị trí dao cụ, phù hợp với hoạt động gia công nặng và yêu cầu độ chính xác cao. Ngoài ra, đài dao BMT hỗ trợ cả dao cụ tĩnh và dao cụ quay

Đài dao BMT đa dạng các kích cỡ như BMT45, BMT55, BMT60, BMT65, và BMT75. Loại đài dao này ở bên trong máy, giúp quá trình gia công không bị ngắt quãng.

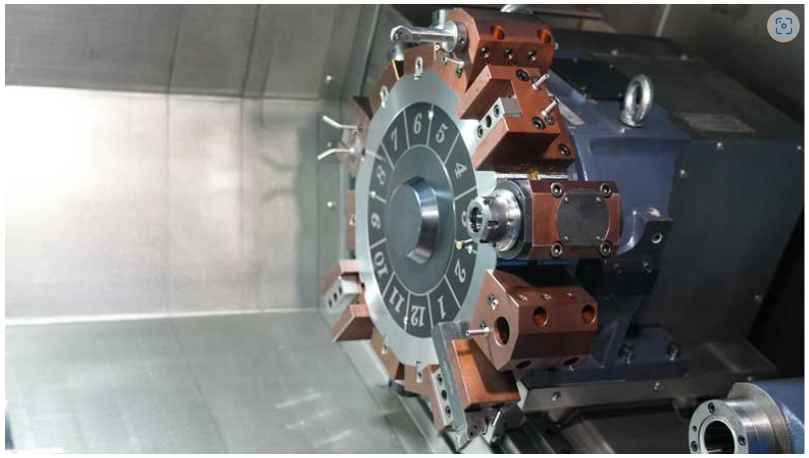

Đài dao BMT

Đài dao BMT có thể sử dụng cả trục chính và trục phụ nhờ tích hợp cả giá đỡ dao cụ trực tiếp hướng tâm và hướng trục

Với các đặc tính trên, người vận hành hoàn toàn yên tâm về năng suất hoạt động của máy trong quá trình sử dụng

2- Ưu điểm và hạn chế của đài dao BMT

2.1- Ưu điểm

Phù hợp với hoạt động gia công nặng và đem lại độ chính xác cao

Đa dạng kích cỡ, phù hợp với các dòng máy CNC nhỏ, không gian lắp đặt hẹp

Có thể sử dụng đa dạng các loại vật liệu, bao gồm thép cứng và các hợp kim

Đem đến hiệu suất gia công vượt trội trong việc tiện, khoan và phay

2.2- Hạn chế

Chi phí cao hơn và thời gian lắp đặt lâu hơn so với các loại đầu dao khác

Yêu cầu bảo dưỡng nhiều hơn do đế gắn có thể tích tụ mảnh vụn, ảnh hưởng đến việc thay đổi dao cụ

Số lượng dao cụ gắn hạn chế, thường chỉ từ 6 đến 12

3- Đài dao VDI là gì?

Đài dao VDI là loại đài dao trong các máy công cụ, có thiết kế hướng trục thẳng và được gắn trực tiếp vào trục chính của máy. Nó có thể chứa đa dạng các loại dao cụ khác nhau từ kích thước đến hình dạng

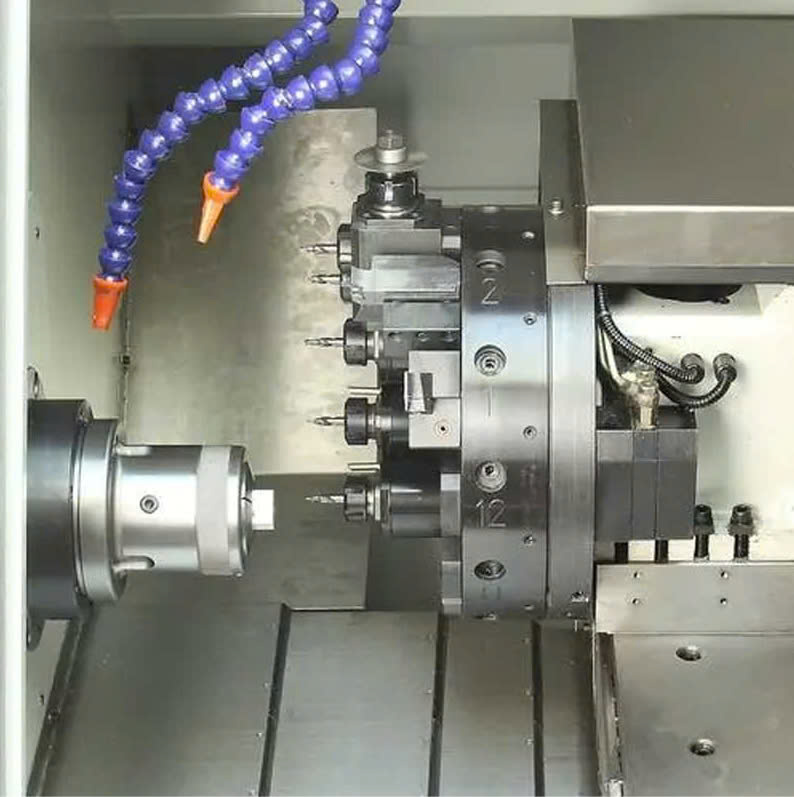

Đài dao VDI

Đài dao VDI có nhiều ô chứa dao, thường dao động từ 12 đến 80 vị trí. Đài dao VDI có các lỗ đặc biệt để gắn giá đỡ dao cụ xung quanh chu vi bên ngoài.

Đài dao VDI được thiết kế để giữ các giá đỡ chuyên dụng trên máy tiện CNC như  giá đỡ thanh khoan VDI, giá đỡ cắt, giá đỡ trục và hướng kính,… đảm bảo khả năng kết nối ổn định giữa giá đỡ dao cụ và đài dao

4- Ưu điểm và hạn chế của đài dao VDI

4.1- Ưu điểm

Khả năng chứa dao lớn khi có từ 12 vị trí chứa dao giúp linh hoạt hơn trong quá trình gia công

Chuyển đổi công cụ nhanh và đơn giản hơn nhờ thiết kế gắn trục giúp giảm thiểu việc tích tụ các mảnh vụn

Thời gian lắp đặt nhanh hơn cùng với chi phí thấp hơn so với đài dao BMT

Phù hợp với cả yêu cầu gia công hạng nặng và độ chính xác cao

4.2- Hạn chế

Độ chính xác và khả năng gia công hạng nặng sẽ thấp hơn so với đài dao BMT

Kích thước lớn, có thể sẽ không phù hợp với những máy có không gian lắp đặt hẹp

Khả năng vận hành với các hợp kim có thể không bằng đài dao BMT

Yêu cầu bảo dưỡng cao do khả năng hao mòn ở giá đỡ trung tâm

Có thể cần thêm dao cụ hỗ trợ nếu được lắp đặt cho các dòng máy hạng nặng vì giá đỡ hướng tâm chịu lực tải lớn

5- So sánh đài dao BMT và đài dao VDI

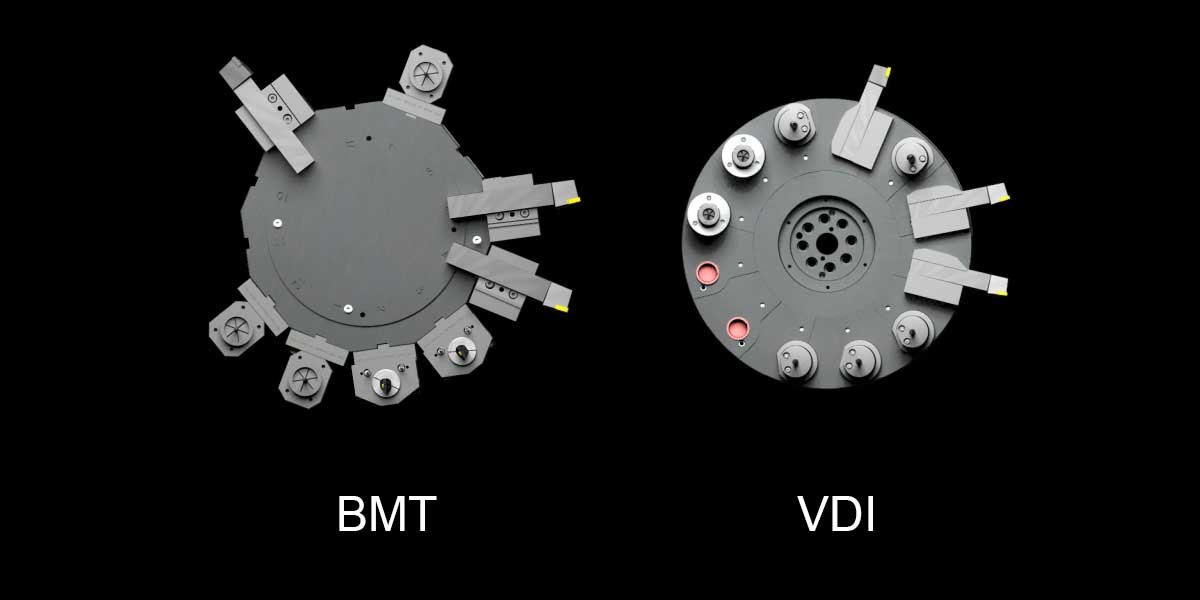

Đài dao BMT và VDI có sự khác nhau

Độ bền và độ ổn định

Đài dao BMT có độ ổn định cao hơn với yêu cầu gia công hạng nặng, trong khi đó, đài dao VDI đem lại độ chính xác thấp hơn do thiết kế, khiến độ bền giảm đi

Hiệu suất và độ chính xác

Đài dao BMT có độ chính xác cao hơn so với đài dao VDI, nhưng yêu cầu thời gian lắp đặt dài hơn. Đài dao VDI đem lại khả năng chuyển đổi thiết bị cao hơn, giảm thiểu thời gian lắp đặt, nhưng độ chính xác sẽ không bằng đài dao BMT

Chi phí

Đài dao VDI sẽ có chi phí thấp hơn so với đài dao BMT, đem đến hiệu quả chi phí cho các chủ xưởng sản xuất

Cách lựa chọn đài dao phù hợp cho máy công cụ của bạn

Dưới đây là một số yếu tố quan trọng cần xem xét khi lựa chọn đài dao phù hợp cho thiết bị công cụ:

Loại máy sẽ lắp đặt

Xem xét loại máy cần lắp đặt đài dao, các loại đài dao khác nhau phù hợp với nhiều loại máy công cụ khác nhau, như máy khoan, máy tiện, máy phay

Khả năng chứa dao

Xác định số dao cần thiết cho chiếc máy công cụ của bạn. Kích cỡ đài dao dao động từ 6 đến 24 vị trí

Thời gian vận chuyển dao

Nên tìm một đài dao đáp ứng yêu cầu chuyển dao nhanh để giảm thiểu thời gian gia công

Công suất và momen xoắn

Kiểm tra công suất và momen xoắn của đài dao để đảm bảo nó đáp ứng yêu cầu cắt của máy công cụ

Khả năng tương thích với máy

Đảm bảo đài dao cần tương thích với máy, một số đài dao được thiết kế đặc biệt dành cho những model và thương hiệu riêng

Chi phí

Chi phí vẫn luôn là một yếu tố cần lưu ý khi lựa chọn đài dao. Nên cân bằng giữa yếu tố chi phí và chất lượng gia công

Kết luận

Đài dao BMT và đài dao VDI đều có những ưu điểm và nhược điểm riêng, và lựa chọn đài dao phù hợp phụ thuộc vào nhu cầu gia công của các chủ sản xuất. Nếu yêu cầu độ chính xác cao cùng tính ổn định với yêu cầu gia công hạng nặng, đài dao BMT là lựa chọn tốt nhất. Nếu ưu tiên tính linh hoạt cùng chi phí vừa phải, đài dao VDI sẽ phù hợp hơn. Tuy vậy, các chủ nhà máy vẫn nên xem xét tất cả các tiêu chí trên để đưa ra quyết định đúng đắn cho quy trình sản xuất.
