So sánh kiểu cắt Swing beam shears và Guillotine shears

16:45 - 10/06/2021

Phân biệt được sự khác nhau giữa Máy cắt tôn, thép tấm thủy lực swing beam và guillotine

(Kiến thức kỹ thuật) - Máy cắt tôn, thép tấm thủy lực là gì, Nguyên lý hoạt động máy cắt tôn, thép tấm thủy lực. So sánh giữa 2 loại máy cắt tôn thép tấm thủy lực.

Mài khôn là gì? Tìm hiểu về công nghệ, thiết bị và dụng cụ mài khôn
Phương pháp chuốt trong công nghệ gia công cơ khí.
Hệ thống thủy tĩnh Grintimate cho máy mài phẳng, mài tròn
So sánh máy cắt dây Molipden và máy cắt dây Đồng
Máy phay CNC là gì? Các đặc trưng cơ bản

1. Máy cắt tôn, thép tấm thủy lực là gì

1.1. Định nghĩa máy cắt tôn, thép tấm

Tên tiếng Anh của máy cắt tôn, thép tấm thủy lực là “Hydraulic Shear Cutting Machine”

Hinh-anh-may-cat-ton-thuy-luc-1

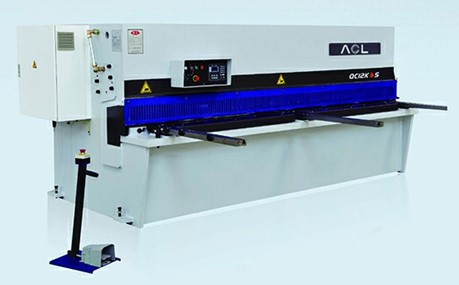

­Hình ảnh mặt trước máy cắt tôn, thép tấm thủy lực hãng ACL



Máy cắt tôn, thép tấm thủy lực là dòng máy cơ khí dùng lưỡi cắt được điều khiển bằng hệ thống thủy lực cắt đứt các tấm kim loại có độ dày từ 0,5 - 40mm.

Là một trong loại máy được sử dụng nhiều nhất trong cơ khí và xây dựng dân dụng và nguyên công tạo hình kim loại tấm phổ biến hiện nay. Sử dụng máy không quá khó mà hiệu suất lại cao cho công việc, tuy vậy để vận hành trơn tru chúng ta cũng phải nắm rõ được các nguyên tắc sử dụng máy.

Hệ thống điều khiển của máy thường dùng là hệ thống điều khiển NC và CNC, sử dụng động cơ servo kiểm soát tốc độ cắt và phương thức di chuyển của bàn cắt.

1.2. Hệ thống cơ khí máy cắt tôn thủy lực

Dòng máy cắt tôn thủy lực thích hợp để gia công các loại tôn tấm có kích thước khác nhau, thích hợp cho các ngành chế tạo vỏ ô tô, các kết cấu thép xây dựng, ngành đóng tàu... Máy được trang bị hệ thống khung dạng kết cấu hàn liền khối giúp máy chắc chắn hơn, ổn định không rung lắc. Ngoài ra nhờ trang bị hệ thống động cơ dẫn động hệ thống thủy lực giúp máy làm việc êm ái.

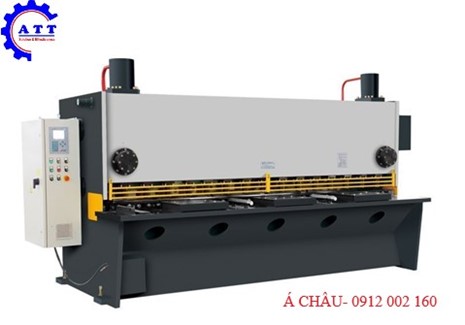

Hình ảnh máy cắt tôn, thép tấm thủy lực chờ làm việc



1.3. Hệ thống điện của máy

Cụm nguồn điều khiển bên trong máy được điều chỉnh bằng các phím trên bảng điều khiển, bàn đạp chân có nút dừng khẩn được nối tới bảng điều khiển giúp gia công và dừng gia công một cách chính xác nhất

Các phần tử điện (nút nhấn thường đóng/mở, nút dừng khẩn, các rơ le nhiệt, mạch bảo vệ) được thiết kế nhỏ gọn, sắp xếp vị trí hợp lý giúp người thao tác máy bấm được dễ dàng

Các ray bảo vệ có thể được điều chỉnh để bảo vệ người dùng

Cầu chì bảo vệ động cơ khi bị quá tải hoặc ngắn mạch, hệ thống sẽ được ngắt điện kịp thời

1.4. Hệ thống thủy lực của máy

Van điều khiển áp suất thiết kế và hoạt động an toàn tự động

Van kiểm tra kiểu ống để bảo vệ máy bơm khỏi áp lực của dầu

Bàn làm việc và tay cầm hỗ trợ với chức năng nạp lại dễ dàng và tấm bảo vệ NC phía sau thông qua động cơ và trình điều khiển servo hiệu suất cao, trục vít bi chính xác và thanh dẫn hướng với độ chính xác chuyển động ≤ ±0.1mm

2. So sánh máy cắt tôn Swing beam shears và Guillotines shears

Nhiều người tại sao người ta lại thắc mắc giữa chia máy cắt thủy lực thành máy cắt dầm xoay (swing beam shears – máy cắt góc cố định) và máy cắt kiểu guillotine (máy cắt góc thay đổi). Sự khác biệt giữa Swing beam shears và Guillotine shears là gì?

  Chúng ta cùng nêu các thông số của 2 loại máy và so sánh chúng có nhưng ưu điểm gì?

2.1. Máy cắt tôn Swing beam shears – cắt dầm xoay có góc cắt cố định

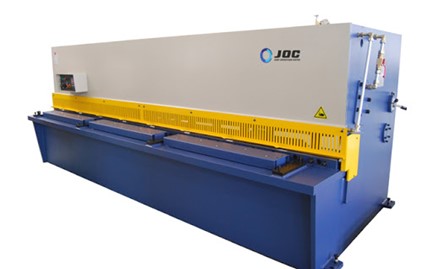

Hình ảnh máy cắt tôn sử dụng kiểu cắt swing beam shears



Các đặc điểm của kiểu cắt Swing beams shears:

  1. Chuyển động cắt mang lưỡi cắt:

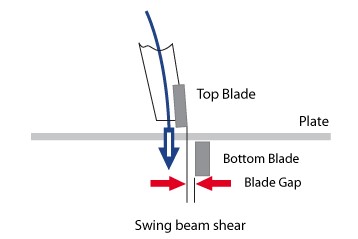

  Thực hiện chuyển động cong hình vòng cung quanh điểm tựa phía sau, sử dụng nguyên tắc đòn bẩy Unipivot

  1. Lực cắt:

  Xi lanh dầu thủy lực cố định theo phương xiên, trong đó 75% là lực tác dụng còn 25% là hao tổn

  1. Kiểu lưỡi cắt:

  Sử dụng lưỡi cắt đỉnh có dạng lăng trụ, chỉ dùng được hai cạnh cắt vát góc, lưỡi dưới dạng hình chữ nhật, có thể sử dụng bốn lưỡi cắt

  1. Điều chỉnh góc cắt:

  Đối với độ dày bất kỳ của tấm đều chỉ có thể cắt theo một góc độ nhất định, góc cắt và góc mang lưỡi không điều chỉn được

  1. Điểm bôi trơn:

  Bánh răng côn hoạt động mạnh thường bị mòn nhiều và nhanh, cần được bôi trơn thường xuyên để tăng tuổi thọ

  1. Phạm vi sử dụng

  Phôi sử dụng để cắt là loại vừa và nhỏ, yêu cầu chung cho bề mặt cắt

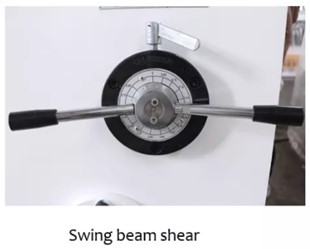

    7. Điều chỉnh khoảng cách lưỡi dao cắt

  Khoảng cách khe hở lưỡi dao chỉ có thể thiết lập bằng tay quay, không có động cơ

  1. Cấu trúc hệ thống điện (tùy chọn)

  Động cơ AC 500W + trục xoắn kết nối vạn năng. Kết cấu như vậy dễ gây ra khe hở, không có đệm lò xo và không có chức năng thu hồi

  1. Thùng nhiên liệu (tùy chọn)

  Các tấm thông thường nếu không được xử lý thì càng lâu ngày sẽ dễ bị rỉ sét, gây tắc, mòn các chi tiết thủy lực



2.2. Máy cắt tôn Guilotines – cắt có góc cắt thay đổi

 Hinh-anh-may-cat-ton-DURMA

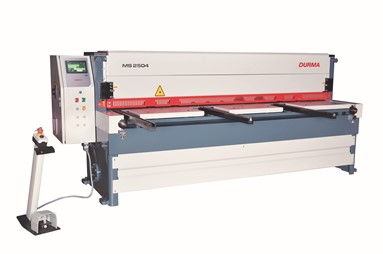

Hình ảnh máy cắt tôn sử dụng kiểu cắt guillotine



Các đặc điểm của kiểu cắt Guilotines:

Kieu-cat-swing-beam-shear

  1. Chuyển động cắt mang lưỡi cắt:

Thanh dẫn hướng lăn đỡ ba điểm (trục lệch tâm dưới, trục đỡ trước và trục lệch tâm trên), chuyển động là chuyển động thẳng đứng

  1. Lực cắt:

  Xi lanh dầu thủy lực làm chuyển động thẳng đứng, 100% áp sức thủy lực tác dụng lên lưỡi cắt

  1. Kiểu lưỡi cắt:

  Lưỡi cắt trên và lưỡi cắt dưới đều có dạng hình chữ nhật, tất cả bốn cạnh cắt có thể sử dụng được

  1. Điều chỉnh góc cắt:

  Có thể điều chỉnh góc cắt, các góc cắt khác nhau áp dụng cho các tấm có độ dày khác nhau, áp dụng góc cắt nhỏ hơn có thể làm giảm hiệu quả sự biến dạng của tấm kim loại và tăng tốc độ cắt, cũng có thể tăng góc cắt để tăng lực cắt

  1. Điểm bôi trơn:

  Hầu hết sử dụng ổ trục trơn hình cầu tự bôi trơn, về cơ bản không cần bôi trơn thủ công

  1. Phạm vi sử dụng

  Loại kiểu cắt này sử dụng cho cắt tấm siêu dài cỡ lớn và trung bình, bề mặt cần có yêu cầu độ chính xác cao.

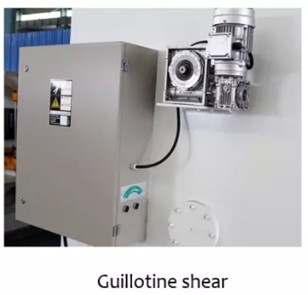

Khoảng cách lưỡi dao có thể được thiết lập bằng động cơ, giáp sức người khi không cần phải quay tay núm điều khiển khi điều chỉnh

  1. Cấu trúc hệ thống điện (tùy chọn)

  Sử dụng biến tần + động cơ tốc độ cao + encoder + màn hình điện tử kỹ thuật số. Chức năng điều chỉnh tốc độ vô cấp, tiếng ồn thấp, lò xo hồi đáp và tấm đệm

  1. Thùng nhiên liệu (tùy chọn)

  Phải xử lý xi mạ tổng thể không được để rỉ sét, không dễ phản ứng với dầu
