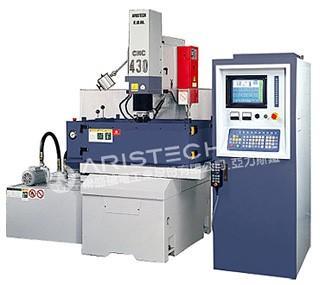

"Máy gia công xung định hình EDM hay Die Sinking EDM/RAM EDM điều khiển bằng hệ thống CNC là dòng máy EDM dùng điện cực thỏi. Điện cực trên máy có dạng thỏi được chế tạo sao cho biên dạng của nó giống với bề mặt cần gia công. Máy được điều điều khiển chính xác bằng hệ thống CNC 3 trục X,Y,Z. Độ bóng của sản phẩm đạt được Ra ≤ 0.3µm, hành trình làm việc của máy theo các trục X,Y,Z là 2600x900x600 mm."

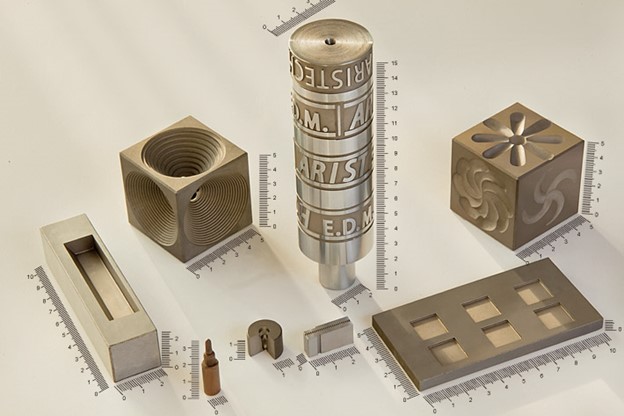

Hình ảnh sản phẩm gia công qua máy xung định hình Aristech
Các dòng máy xung định hình EDM CNC ARISTECH

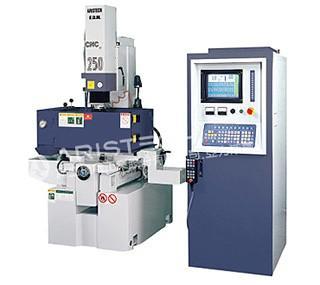

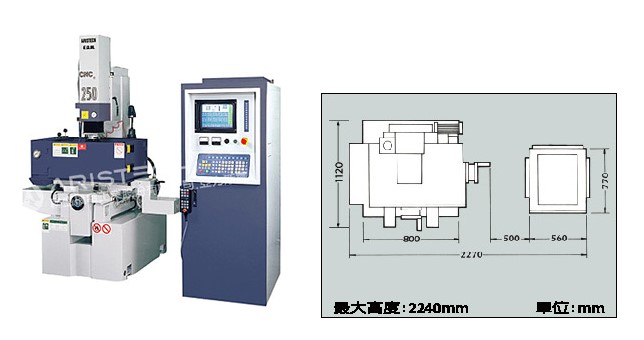

1. CNC-250

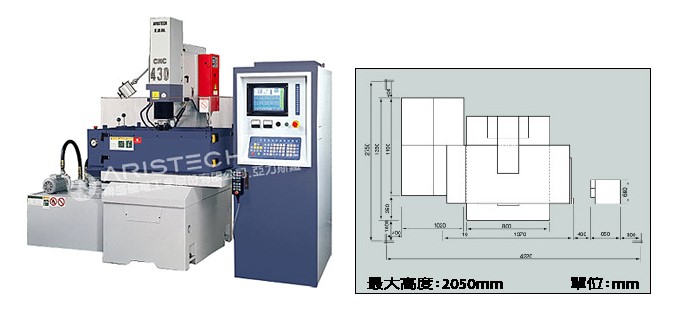

2. CNC-430 có thanh dẫn hướng tuyến tính

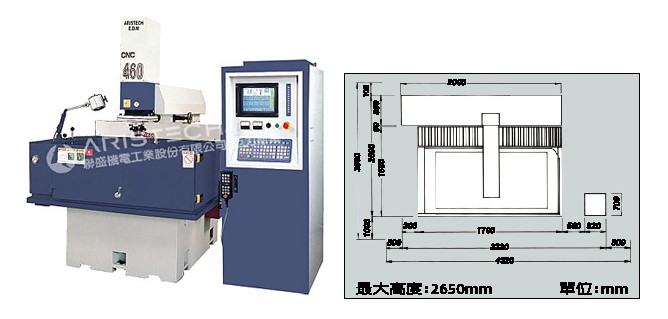

3. CNC-460 dạng cánh tay dài (với thanh dẫn hướng tuyến tính)
Các tính năng cơ bản của máy xung định hình EDM CNC Aristech
- Khung đúc bằng gang rất cứng vững, bàn máy được làm bằng Meehanite chống mài mòn và chống biến dạng cao, tuổi thọ lâu dài

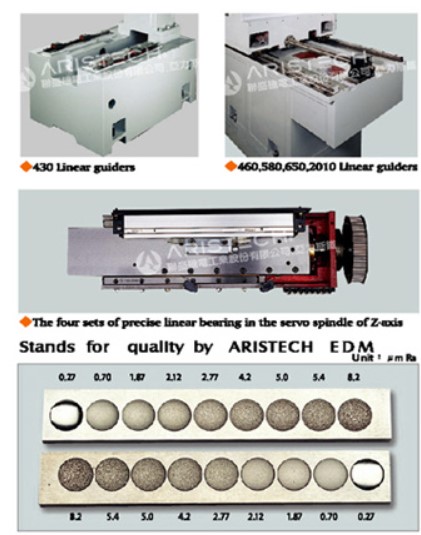

- Ba trục dẫn hướng tuyến tính sử dụng dòng P-class chất lượng cao (sản xuất bởi các hãng nổi tiếng từ Nhật Bản,Đức hay Thụy Sĩ). Các dòng máy CNC-430, CNC-580 ,CNC-650, CNC-2010 có sử dụng động cơ DC servo với thước quang cho độ chính xác cao
- Trục X,Y,Z sử dụng vít me bi giúp bàn máy di chuyển dễ dàng, ổn định và chính xác
- Hệ thống trang bị máy tính tốc độ cao, màn hình LCL TFT (cảm ứng), hỗ trợ chỉnh sửa, viết chương trình. Giao diện thân thiện với người sử dụng
- Có chức năng tự động định vị, chức năng cắt theo quỹ đạo
- Bộ điều khiển mới có trang bị các chức năng hỗ trợ cài đặt (E-code) như: hình tròn, hình vuông, hình quạt, hình nón, bên trong và ngoài hình cầu, góc 45 độ, cung tròn, đường viền, nội suy…
- Chức năng chỉnh sửa tự động: chỉ nhập mã E (chế độ chuyển động) và mã P (chế độ lập trình), chiều sâu EDM, các điều kiện máy khác sẽ tự động thiết lập trước từ ngân hàng dữ liệu đã lưu, sau đó máy tự động vận hành từ gia công thô đến hết chu kì
- Công nghệ logic mờ (logic fuzzy) áp dụng cho điều khiển xung điện và điều khiển điện áp servo. Khi quá trình phóng điện không ổn định, các thông số EDM sẽ được điều chỉnh bởi bộ điều khiển, mạch điện tử sẽ khởi động và tắt xung.
- Máy được bao phủ toàn bộ bằng kim loại tấm và thiết kế màu sắc ngoại hình mới, đáp ứng các quy định an toàn CE 89/392EEC & 93/68/EEC.
- Các lựa chọn khác như trục C, bộ chuyển đổi điện tử tự động ATC
Các phụ kiện kèm theo máy
1. Phụ kiện tiêu chuẩn
- Máy tính công nghiệp và màn hình LCD-TFT 15inch và thước quang 3 trục
- Động cơ DC hoặc AC servo điều khiển 3 trục và vít me bi
- 1 đèn làm việc cho máy tính
- 1 bộ dụng cụ có hộp dụng cụ và bộ kẹp
- 1 bộ lọc giấy
- Cân chỉnh thăng bằng máy
- Đầu dò báo cháy và bình chữa cháy
- Bộ nút bấm điều khiển rời
- Tài liệu hướng dẫn vận hành và thông số kỹ thuật
2. Phụ kiện tùy chọn
- Bộ gá dụng cụ 3R
- Bộ thay dao tự động ATC.Erowa hoặc hệ thống 3R
- Trục C
- Bộ chiller làm mát
- Cửa trước bàn làm việc nâng hạ bằng thủy lực
Thông số kỹ thuật máy xung định hình EDM CNC Aristech
1. Thông số kích thước máy
Thông số kỹ thuật/Máy | CNC-250 | CNC-430 | CNC-460 |
Bể làm việc (WxDxH) kích thước bên trong (WxDxH) mm / inch | 750x500x340 | 1.090x600x370 | 1.400x800x500 |
Kích thước bàn làm việc (XxY) mm / inch | 600x300 (23,6x11,8) | 650x350 (25,6x13,8) | 900x600 (35,4x23,6) |
Hành trình bàn làm việc (XxY) mm / inch | 300x200 (11,8x7,9) | 400x300 (15,7x11,8) | 600x500 (23,6x17,7) |
Hành trình đầu làm việc (trục W) mm / inch | 200 (7,9) | 270 (10,6) | - |
Hành trình của Ram servo (trục Z) mm / inch | 180 (7,1) | 200 (7,9) | 300 (11,8) |
Khoảng cách giữa mặt bàn và tấm điện cực Nhỏ nhất-Lớn nhất. mm / inch | 0 ~ 380 (0 ~ 14,9) | 40 ~ 510 (1.6 ~ 20.0)-TIÊU CHUẨN | 450 ~ 750 (17,7 ~ 29,5) |
Trọng lượng điện cực lớn nhất kgs / lbs | 50 (110) | 120 (264) | 200 (440) |
Trọng lượng phôi lớn nhất kgs / lbs | 300 (660) | 400 (880) | 1.800 (3.960) |
Kích thước bao ngoài (WxDxH) mm / inch | 1.200x1.200x2.240 | 1.210x1.400x2.040 | 1.700x2.000x2.450 |
Kích thước đóng gói (WxDxH) mm / inch | 1.245x1.215x2.220 | 1.515x1.320.2.230 | 2.170x1.760x2.560 |
Khối lượng tịnh kg / lbs | 1,050 (2310)) | 1.800 (3.960) | 2.800 (6.160) |

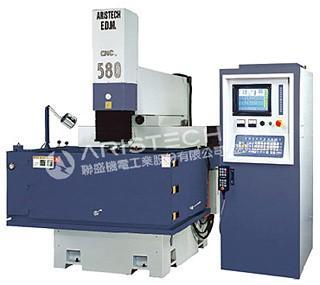

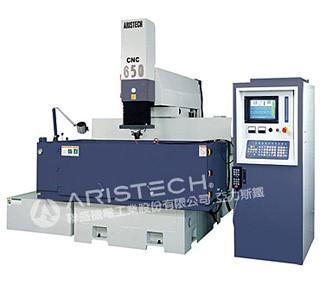

Thông số kỹ thuật/Máy | CNC-580 | CNC-650 | CNC-2010 |
Bể làm việc (WxDxH) kích thước bên trong (WxDxH) mm / inch | 1.700x1.050x700 | 2.150x1.150x700 | 2.900x1.500x700 |
Kích thước bàn làm việc (XxY) mm / inch | 1.100x700 (43,3x27,6) | 1.400x900 (55,1x35,4) | 2.240x1.050 (88,2x41,3) |
Hành trình bàn làm việc (XxY) mm / inch | 1.100x600 (39,4x23,6) | 1.200x700 (47,3x27,6) | 2.000x1.000 (78,7x39,4) |
Hành trình đầu làm việc (trục W) mm / inch | - | - | - |
Hành trình của Ram servo (trục Z) mm / inch | 450 (17,7) | 450 (17,7) | 550 (21,7) |
Khoảng cách giữa mặt bàn và tấm điện cực Nhỏ nhất - Lớn nhất. mm / inch | 520 ~ 970 (20,5 ~ 38,2) | 560 ~ 1.100 (22,1 ~ 43,3) | 600 ~ 1.150 (23,6 ~ 45,3) |
Trọng lượng điện cực tối đa kgs / lbs | 400 (880) | 400 (880) | 500 (1.100) |
Trọng lượng phôi tối đa kgs / lbs | 3.000 (6.600) | 4.000 (8.800) | 9.000 (19.800) |
Kích thước bên ngoài (WxDxH) mm / inch | 2.500x1.900x2.880 | 2.500x2.500x3.040 | 3.000x2.400x3.150 |
Kích thước đóng gói (WxDxH) mm / inch | 2.320x2.280x3.190 | 2.340x2.300x2.500 | PHỤ THUỘC VÀO YÊU CẦU |
Khối lượng tịnh kg / lbs | 5.400 (11.880) | 6.300 (13.200) | 13.000 (28.600) |
2. Thông số bể dầu cách điện
Thông số kỹ thuật/Máy | CNC-250 | CNC-430 | CNC-460 |
Dung lượng / LITERS | 300 | 350 | 850 |
Giấy lọc / máy bơm PCS | 2/1 CÁI. | 4/1 CÁI. | 5/2 CÁI. |
Kích thước bên ngoài (WxDxH) mm / inch | Có sẵn | 1.350x1.400x2.050 | 2.000x850x500 |
Kích thước đóng gói (WxDxH) mm / inch | Có sẵn | 1.210x1.110x1.025 (47,6x43,7x40,4) | 2.150x955x1.020 |
Khối lượng tịnh kg / lbs | Có sẵn | 120 (264) | 200 (400) |
Thông số kỹ thuật/Máy | CNC-580 | CNC-650 | CNC-2010 |
Dung lượng / LITERS | 1.000 | 2.000 | 4.200 |
Giấy lọc / máy bơm PCS | 6/2 CÁI | 6/2 CÁI. | 6/2 CÁI. |
Kích thước bên ngoài (WxDxH) mm / inch | 1.400x2.400x800 | 1.840x2.760x1.000 | 1.500x3.000x470 |
Kích thước đóng gói (WxDxH) mm / inch | 3.130x1.430x1.030 | 2.820x1.400x1.560 | phụ thuộc vào yêu cầu |
Khối lượng tịnh kg / lbs | 300 (660) | 450 (990) | 500 (1.100) |
3. Nguồn điện cung cấp
Trục điều khiển | XYZ | ||
Vị trí di chuyển | Hình tròn, Hình vuông,hình quạt, Bên trong, Bên ngoài, Hình cầu côn, Bức xạ, 4 góc 45 độ, v.v. | ||
Bước dịch chuyển đầu vào nhỏ nhất (mm / inch) | 0,001 | ||
Bước dịch chuyển đầu vào lớn nhất (mm / inch) | 9999.999 | ||
Hệ thống tọa độ | Tương đối | ||
Hệ thống hiển thị | 15 "LCD TFT | ||
Dòng điện danh nghĩa (A)
| 30 | 60 | 120 |
Tổng công suất đầu vào (K) VA
| 3.5 | 6 | 10 |
Tốc độ loại bỏ vật liệu tối đa (mm 3 / phút)
| 360 | 550 | 700 |
Tỷ lệ mài mòn điện cực (%) | <0,3 | ||
Độ nhám bề mặt tốt nhất Min.Ra | 0,3 μ m | ||
Kích thước bên ngoài | 800x730x1.800 | ||
Kích thước đóng gói
| 950x880x2.000 | ||
Khối lượng tịnh kg (1bs)
| 200 (440) | ||
4. Các tính năng nguồn điện cung cấp
STT | Thông số kỹ thuật | Mô tả chung |
1 | Hiển thị | 15 "LCD-TFT |
2 | Phương pháp điều khiển | Vòng lặp đóng CNC |
3 | Trục điều khiển | X, Y, Z (C-AXIS tùy chọn) |
4 | Đơn vị cài đặt tối thiểu | 0,001mm / 0,00004 inch |
5 | Giới hạn số học | 9999.995mm hoặc |
6 | Định dạng lệnh định vị | Tăng dần. Tuyệt đối |
7 | Tốc độ nạp bằng tay (Bằng bộ điều khiển từ xa) | 4 TỐC ĐỘ |
số 8 | Inch (x1) | 0,001mm / 0,00004 inch mỗi lần đẩy |
9 | Bộ thông số định vị | Mã E |
10 | Phần tham số gia công | Mã S |
11 | Mở rộng các chức năng gia công | Hình tròn, Hình vuông, hình quạt, Bên trong, Hình cầu bên ngoài, Hình côn,góc 45 độ, v.v. |
12 | Kiểm soát chuyển động quỹ đạo | X, Y, Z (MIỄN PHÍ). |
13 | Vị trí gia công (Tối đa) | 200 VỊ TRÍ |
14 | Trang màn hình | 20 TRANG |
15 | Dung lượng chương trình | ÍT NHẤT 100 chưởng trình |
16 | Độ chính xác thước quang | 0,001mm / 0,00004 inch |
