"Là dòng máy dùng để khoan lỗ bằng công nghệ EDM, khoan lỗ mở để cắt dây EDM, khoan lỗ mở với độ sâu được định sẵn. Máy khoan xung EDM hãng ARISTECH dòng LSD sử dụng điện cực ống đồng có đường kính nằm trong dải 0.3 - 3mm để gia công chi tiết, chiều sâu khoan lớn nhất là 300mm. Có 5 models máy với các kích thước bàn làm việc khác nhau để lựa chọn: LSD-20, LSD-25, LSD-30, LSD-35, LSD-65"
Các models máy khoan xung EDM ARISTECH dòng LSD

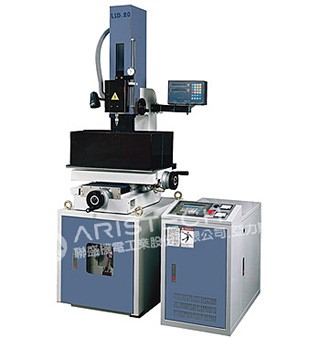

1. LSD-20

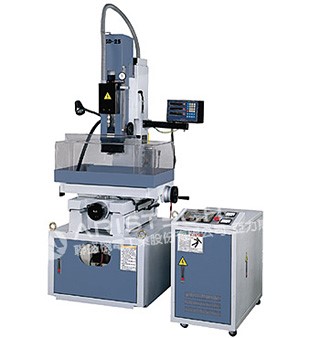

2. LSD-25

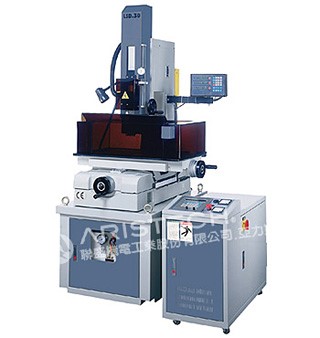

3. LSD-30

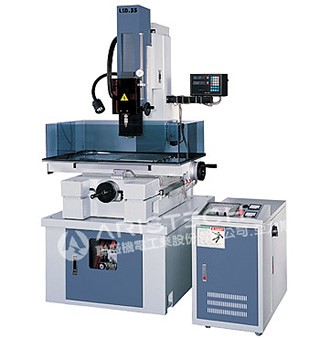

4. LSD-35

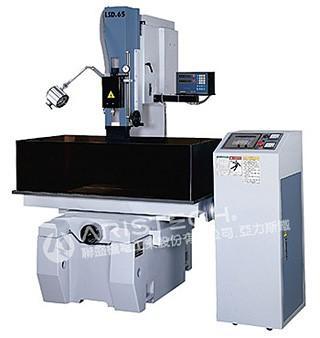

5. LSD-65
Các thông số kỹ thuật máy khoan xung EDM ARISTECH dòng LSD
1. Các thông số kích thước máy
| Thông số kỹ thuật | - | LSD-20 | LSD-25 | LSD-30 |
Kích thước bàn làm việc (WxD) | mm/inch | 450x210 | 450x210 | 600x300 |
Bể dầu làm việc (WxD) | mm/inch | 790x490 | 790x490 | 860x560 |
Hành trình trục X | mm/inch | 300(11.8) | 300(11.8) | 350(13.8) |
Hành trình trục Y | mm/inch | 200(7.9) | 200(7.9) | 250(9.8) |
Hành trình trục Z1 điều khiển servo | mm/inch | 345(13.6) | 345(13.6) | 345(13.6) |
Hành trình đầu làm việc trục Z2 | mm/inch | 0(0) | 200(7.9) | 200(7.9) |
Hành trình bánh xe tay quay trục W | mm/inch | 150(5.9) | 150(5.9) | 150(5.9) |
Khối lượng phôi lớn nhất | kgs/lbs | 100(220) | 300(660) | 300(660) |
Đường kính lõi điện cực | mm/inch | ø0.2-ø3.0 | ø0.2-ø3.0 | ø0.2-ø3.0 |
Chiều cao lớn nhất của phôi | mm/inch | 50-200(2-7.9) | 50-400 | 50-400 |
Kích thước bao | mm/inch | 1040x1060x2000 | 850x900x1980 | 1040x1140x2100 |
Kích thước đóng gói | mm/inch | 1230x1170x2220 | 1110x1305x2230 | 1185x1245x2240 |
Khối lượng | kgs/lbs | 750(1650) | 750(1650) | 900(1989) |
Thông số kỹ thuật | - | LSD-35 | LSD-65 |
Kích thước bàn làm việc (WxD) | mm/inch | 600x300 | 700x450 |
Bể dầu làm việc (WxD) | mm/inch | 1030x650 | 1410x740 |
Hành trình trục X | mm/inch | 400(15.7) | 650(25.6) |
Hành trình trục Y | mm/inch | 300(11.8) | 450(17.7) |
Hành trình trục Z1 điều khiển servo | mm/inch | - | 345(13.6) |
Hành trình đầu làm việc trục Z2 | mm/inch | 200(7.9) | 350(13.8) |
Hành trình bánh xe tay quay trục W | mm/inch | 150(5.9) | 150(5.9) |
Khối lượng phôi lớn nhất | kgs/lbs | 300(660) | 500(1100) |
Đường kính lõi điện cực | mm/inch | ø0.2-ø3.0 | ø0.2-ø3.0 |
Chiều cao lớn nhất của phôi | mm/inch | 50-400(2-15.8) | 220-720(8.7-28.4) |
Kích thước bao | mm/inch | 1200x1200x2050 | 1490x1365x2110 |
Kích thước đóng gói | mm/inch | 1560x1340x2252 | 1652x1610x2240 |
Khối lượng | kgs/lbs | 900(1980) | 1500(3300) |
2. Nguồn điện cung cấp máy
Thông số kỹ thuật | 30A | |
Dòng điện hiện hành | A | 30 |
Tổng công suất máy | KVA | 3.5 |
Hệ thống bảo vệ | - | Power MOS FET |
Trục điều khiển | - | Z AXIS |
Hệ thống điều khiển | - | 10 steps cutting data |
Kiểu hiển thị | - | LED Displayed |
Hệ tọa độ(Lệnh vị trí) | - | - |
Bước tiến JOG | - | Manual |
Bước dịch chuyển đầu vào nhỏ nhất | mm/inch | 0.005(0.0002")when |
Kích thước bao | mm/inch | 1100x540x850 |
Kích thước đóng gói | mm/inch | 1100x540x850 |
Trọng lượng máy | kgs/lbs | 170(374) |
Các đặc tính kỹ thuật chung của máy khoan xung EDM ARISTECH dòng LSD
Máy được thiết kế tuân theo an toàn EC MACHINERY DIRECTIVE 89/392 / EEC và EN 292 về các khía cạnh kỹ thuật và an toàn.
Là dòng máy THIẾT KẾ NHỎ GỌN và do đó tiết kiệm không gian. Được trang bị hệ thống đầu đọc kỹ thuật số 2 (hoặc 3) trục để dễ dàng định vị (thiết bị tùy chọn).
LSD-25,30,35,65 cung cấp hành trình trục Z-2 để gia công khuôn lớn.
Điều chỉnh toàn bộ bảng điều khiển. Và 10 bộ truy cập ngẫu nhiên của paremeters trong bộ nhớ.
Máy có thể khoan các lỗ sâu trên các vật liệu như thép không gỉ, hợp kim kim loại cứng, đồng, nhôm, ...
Với đường kính từ 0.30mm (0.0118 ") đến 3.0mm (0.118").Sử dụng nước sạch cho chất lỏng điện môi và với hệ thống lọc thay đổi kích thước. Không gây hại cho cơ thể con người.
Các trang thiết bị đi kèm máy
1. Trang thiết bị tiêu chuẩn
1 mâm cặp khoan điện cực PC ø0.3-ø3.0mm
1 trục dẫn hướng khoan điện cực PC ø0.1mm
10 cái ống điện cực ø1,0mm
1 hộp dụng cụ & bộ dụng cụ
1 bộ lọc khóa
2. Trang thiết bị tùy chọn
Sách hướng dẫn thước quang và đầu đọc kỹ thuật số
- Thanh dẫn điện cực ø0,2-ø3,0mm (0,1mm mỗi bước)
- Ống điện cực ø0,2-ø3,0mm (0,1mm mỗi bước)
- Mâm cặp 3 chấu điện cực chính xác
- Máy nén khí
- 1 bộ lọc khóa
