Trang chủ/Máy tiện vạn năng châu Âu/Máy tiện vạn năng ZMM-Bulgari
Cập nhật 26/7/2021
"Là dòng máy tiện vạn năng, máy tiện vạn năng với đường kính gia công lên đến Ø 325 mm và chiều dài vật tiện lên đến 1m và đang được nâng cấp cải tiến không ngừng. Cấu trúc bàn máy được đúc gang xám, có các gân tạo cứng vững cao. Đầu trục chính được đúc cứng vững, giảm độ rung động và tiện chính xác khi quay với tốc độ cao và tiện những chi tiết hạng nặng"

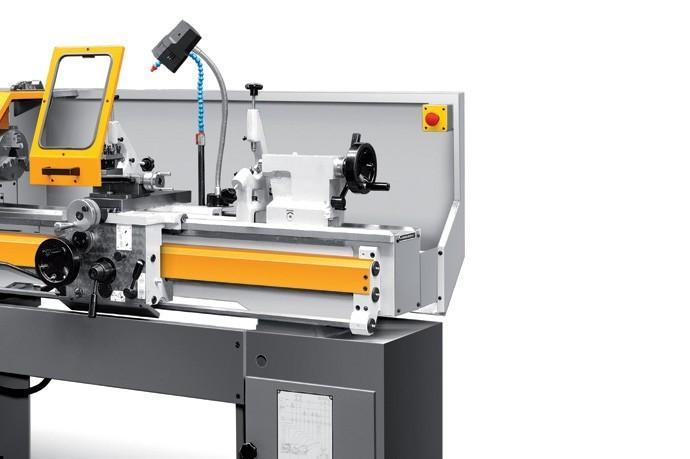

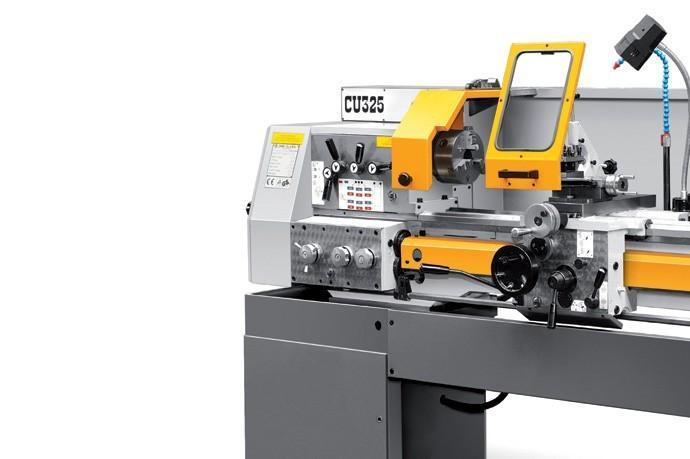

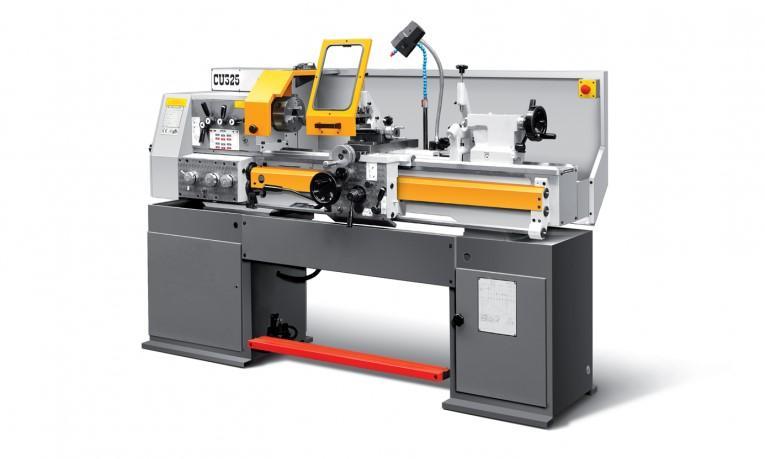

Hình ảnh máy tiện vạn năng ZMM-Bulgari CU-325
Video vận hành máy tiện vạn năng ZMM-Bulgari CU-325

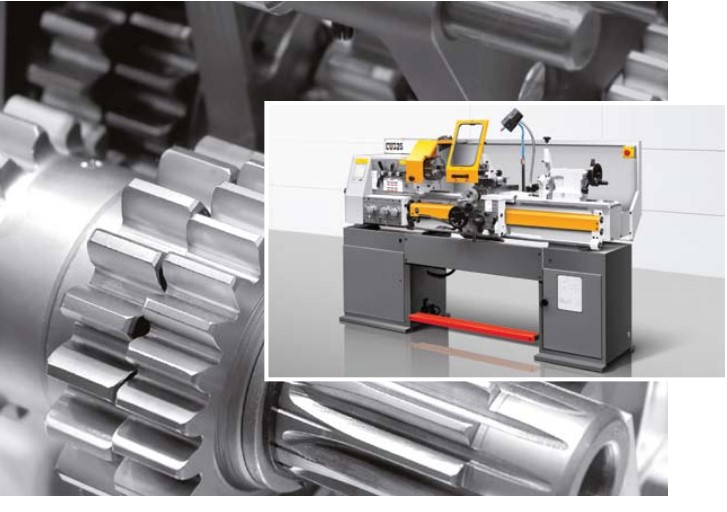

Máy tiện vạn năng ZMM-BULGARI, máy tiện vạn năng chính xác
Các ưu điểm chính của máy tiện vạn năng model CU-325
1. Cấu trúc thân máy
- Thân máy đúc hạng nặng, có các gân cao cứng vững được làm bằng vật liệu gang xám
- Các rãnh dẫn hướng lăng trụ kép, độ cứng vững cao và được mài chính xác
- Cầu nối ụ trục chính được loại bỏ để gia công chi tiết tiện lớn
2. Cấu trúc đầu trục chính
- Đầu trục chính được đúc ổn định, có các gân tích hợp, gia công chính xác loại bỏ rung động tạo độ chính xác khi gia công chi tiết ở tốc độ cao, đồng thời gia công các chi tiết có đường kính và khối lượng lớn
- Các bánh răng hộp số được làm thép đã qua tôi cứng, nhiệt luyện và nhúng qua bể dầu
- Trục chính được lắp cứng, mài chính xác và cân bằng động. Đường kính lỗ và trục được làm tiêu chuẩn, bao gồm hệ thống khóa Cam, có thể lắp trực tiếp mâm cặp ba chấu và bốn chấu, trục chính và mâm cặp được gắn chặt vào nhau nhờ đầu nối của mặt bích
- Vòng bi trục chính sử dụng: SKF, FAG, NSK với bộ ổ trục lắp ráp tải phía trước. Vòng bi cung cấp độ chính xác cao trong công nghiệp của máy trong khoảng thời gian nhất định.
3. Cấu trúc bàn xe dao
- Các chuyển động tịnh tiến ngang và dọc được cơ giới và tự động hóa
- Trang bị cơ chế an toàn tránh hiện tượng quá tải
- Một thiết bị khóa được trang bị tránh trường hợp bị chuyển đổi từ trục vít sang trục tịnh tiến tự động
- Di chuyển nhanh theo cả hai trục
4. Cấu trúc hộp số
- Máy gia công được 4 loại ren khác nhau: mm, inch, DP và modules
- Được thiết kế sao cho người dùng thao tác là thuận tiện nhất
Thông số kỹ thuật máy tiện vạn năng ZMM-Bulgari CU-325
| Thông số kỹ thuật tiêu chuẩn | Đơn vị | CU325 | |
| Khả năng làm việc | Chiều cao từ tâm tới băng máy | mm | 165 |
| Chiều cao từ đầu trục chính tới băng máy | mm | 325 | |
| Chiều cao từ tâm tới bàn xe dao | mm | 190 | |
| Chiều cao từ đầu cầu nối ụ trục chính tới tâm | mm | 440 | |
| Chiều dài bàn máy | mm | 200 | |
| Khoảng cách từ các tâm | mm | 500; 750; 1000 | |
| Trục chính | Mũi trục chính DIN 55027 | No | 5 |
| Lỗ doa trục chính | mm | 32 | |
| Độ côn trục chính | Morse | No. 4,5 | |
| Đầu trục chính | Cấp tốc độ trục chính | 12 ( 24 ) | |
| Dải tốc độ trục chính | rpm | 85 – 2000 ( 42,5 – 2000 ) * | |
| Động cơ trục chính chính | kw | 2.2 | |
| Bước tiến | Dải bước tiến | 48 | |
| Dải bước tiến dọc trục | mm/rev | 0,006 – 1,77 | |
| Dải bước tiến ngang | mm/rev | 0,003 – 0,885 | |
| Hệ ren | Số kiểu ren | ||
| Dải ren hệ mét | mm | ( 48 ) 0,1 – 28 | |
| Dải ren hệ Inch | Tpi | ( 53 ) 75 – 2,5 | |
| Dải ren kiểu module | Module | ( 19 ) 0,1 – 1,75 | |
| Dải ren kiểu DP | DP | ( 19 ) 70 – 4 | |
| Bàn xe dao | Hành trình tiến dao ngang | mm | 150 |
| Hành trình tiến dao trên | mm | 95 | |
| Ụ động | Đường kính ụ động | mm | 40 |
| Độ côn ụ động | Morse | No.3 | |
| Hành trình ụ động | mm | 100 | |
| Khối lượng | Cho DBC 1000 mm | kg | 770 |
Các phụ kiện tùy chọn Options máy tiện vạn năng ZMM-Bulgari CU 325

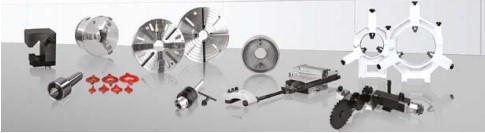

Hình ảnh các phụ kiện tùy chọn máy tiện vạn năng ZMM-Bulgari CU 325
| Số thứ tự | Phụ kiện tùy chọn | Đơn vị | CU-325 |
| 1 | Mâm cặp 3 chấu tự định tâm | mm | 160 |
| 2 | Mâm cặp 4 chấu | mm | 250 |
| 3 | Mặt bích | mm | 296 |
| 4 | Ụ động tịnh tiến | mm | 10-70 |
| 5 | Luy nét, loại nhỏ | mm | 10-70 |
| 6 | Luy nét, loại to | mm | Không |
| 7 | Đầu tiện côn | +10° | Có |
| 8 | Cữ dừng hành trình | - | Có |
| 9 | Bộ tiện ren tự động | - | Có |
| 10 | Tấm đĩa chặn cho mũi trục chính DIN 55027 | - | Có |
| 11 | Đầu cặp cố định trục | Ø20; Ø30; Ø40; Ø50; Ø60; Ø80; Ø100 | 20;50 |
| 12 | Ụ chống tâm | Morse | M3 |
| 13 | Đầu kẹp mũi khoan | Đường kính mũi khoan(mm) | 13 |
