Máy tiện vạn năng tốc độ cao Denver LG-460/560

Liên hệ

Xuất xứ Đài Loan, là máy tiện chính xác tốc độ cao, đa năng

Máy tiện vạn năng điều chỉnh được 8 cấp tốc độ khác nhau

Có 2 loại đường kính tiện 460 và 560mm,

Chiều dài chống tâm lên đến 2000mm

Các chi tiết của máy được chế tạo chính xác, chất lượng cao

TRANG CHỦ/MÁY TIỆN VẠN NĂNG/MÁY TIỆN VẠN NĂNG ĐÀI LOAN/MÁY TIỆN VẠN NĂNG DENVER

Cập nhật 17/06/2021



May tien Denver

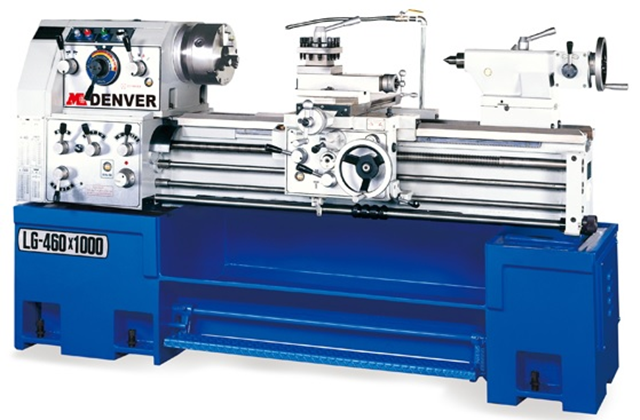

Hình ảnh máy tiện vạn năng Denver LG-460x1000

Tính năng thiết kế máy

Nòng trục chính có đường kính lên tới 70mm với tất cả các loại,độ cứng cao, có thể thực hiện cắt nặng tốt

  • Thân máy đúc bằng gang Meehamite dạng liền khối chất lượng cao.
  • Hộp số hệ mét & inch với đầy đủ các loại ren hệ inch, mét, DP, MP và nhiều loại khác, tất cả các chức năng được đạt mà không thay đổi thiết bị.
  • Cung cấp dầu bôi trơn với thiết bị an toàn được sử dụng để kéo dài tuổi thọ và độ chính xác.
  • Các bánh răng trong đầu và trục chính được làm cứng và chính xác.
  • Băng máy và các bộ phận liên quan được xử lí nhiệt và gia công tỉ mỉ tăng tuổi thọ máy.
  • Trục hợp kim cân bằng động được áp dụng 3 điểm hỗ trợ ổ trục trong hộp số.
  • Vít dẫn hướng cho ăn chéo: 2 điểm hỗ trợ cho việc cắt nặng.
  • Chiều dài chân phanh an toàn.

Thông số kỹ thuật máy

 Click vào đây để xem thông tin chi tiết của máy

Model

LG-460 / 560

1000

1500

2000

Khả năng tiện

Đường kính tiện qua băng máy

460 (18.11") / 560 (22.05")

Đường kính tiện qua bàn xe dao

280 (11.02") / 380 (14.96")

Khoảng cách chống tâm

1000 ( 39.37" )

1500 (59.06")

2000 (78.74")

Băng máy

Chiều rộng băng máy

680 (26.77") / 780 (30.71")

Chiều rộng băng lõm

317 (12.5")

Chiều dài băng máy




1990 (78.35")

2490(98.03")

2990(117.72")

Trục chính

Lỗ tâm trục chính

A2-6 -ø70mm (2.76") / D1-6 -ø62mm (2.44”)

Số cấp tốc độ

12 Cấp

Phạm vi tốc độ trục chính

25-1800 r.p.m.

Mũi trục chính

A2-6 / D1-6
* Note: The spindle bore diameter will be reduced after changed to spindle Loạie D1-6.

Đài dao

Chiều rộng đài dao

485 (19.09")

Hành trình ngang của đài dao

250 ( 9.84" )

Hành trình băng trên đài dao

125 ( 4.92" )

Kích thước cán dao

20x20 ( 0.79"x0.79")

Ụ động

Đường kính ụ động chống tâm

ø56(2.2")

Hành trình mũi chống tâm

150(5.9")

Côn mũi chống tâm

M.T. 4

Gia công ren

Đường kính trục vít me & bước vít

Dia 35mm Pitch 6mm x Dia1"x 4 T.P.I

Phạm vi cắt ren hệ Metric

0.2-14mm(41Loại)

Phạm vi cắt ren hệ Inch

2-56 T.P.I.(37Loại)

Phạm vi cắt ren hệ Anh

8-44 D.P. (21Loại)

Phạm vi cắt ren hệ Modun

0.3-3.5 M.P. (18Loại)

Bước tiến

Đường kính tay điều chính bước tiến

22(0.87")

Phạm vi tiến dao dọc

0.04 - 1.0 mm / rev

Phạm vi tiến dao ngang

0.05-1.25 mm / rev

Động cơ

Công suất động cơ trục chính

5 HP ( 3.75kw ) OP: 7.5 HP (5.625kw)

Công suất động cơ làm mát

1/8 HP (0.1kw)

Kích thước

N.W / G.W.
(approx) kgs

LG-460

1700 / 1900

2000 / 2200

2300 / 2500

LG-560

1900 / 2100

2200 / 2400

2500 / 2700

Shipping dimensions (LxWxH)

LG-460

2150 x 1000 x 1600

2900 x 1000 x 1600

3400x1000x1600

LG-560

2400 x 1000 x 1700

2900 x 1000 x 1700

3400x1000x1700



Phụ kiện tiêu chuẩn kèm theo máy

  • XZ-axes auto. lubrication system/ Hệ thống bôi trơn tự động 2 truc XZ
  • Metric / inch gear box / Bánh răng hệ mét,inch
  • Coolant device/ Hệ thống tưới nguội
  • Longitudinal apron motion feed/Bàn xe dao di chuyển dọc
  • Tailstock/Ụ động
  • 3-jaw scroll chuck 7"/Mâm cặp 3 chấu 7inch
  • Back plate of chuck/Mặt bích mâm cặp
  • Steady rest 6"/Luy nét tĩnh 6’’
  • Center sleeve/Áo tâm
  • Dead center/Tâm chết
  • Tool post screw wrench/Cờ lê mở đài dao
  • Level pads/Đế căn chỉnh
  • Tools & tool box/Dụng cụ và hộp dụng cụ
  • Operation manual/Hướng dẫn sử dụng


6. 3-jaw scroll chuck 7"

7. Steady rest 6"

13. Tools & tool box
