Giới thiệu về máy tiện vạn năng Shunchuan
Là dòng máy tiện vạn năng Đài Loan cỡ vừa và nhỏ, sản phẩm chất lượng cao đồng thời đi kèm là giá thành ở mức ổn định, đáng để đầu tư.

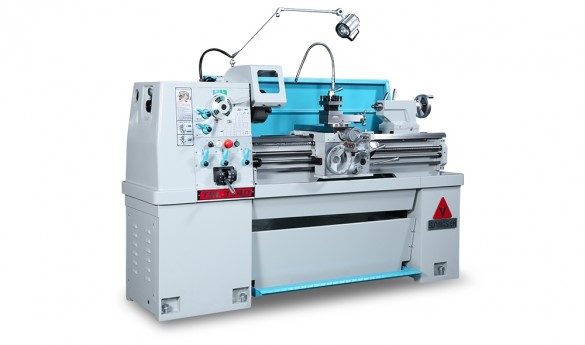

Hình ảnh máy tiện vạn năng Shunchuan dòng ERL-V
Máy tiện vạn năng Shunchuan ERL - 1330V/1340V có đặc điểm
- Tất cả các models có hệ thống bôi trơn bằng dầu trong ụ trục chính
- Tất cả các models đáp ứng CE. (theo yêu cầu)
- Tất cả các models có nòng trục chính 40mm (1,57 "), đầu trục chính kiểu ASA D1-4
THÔNG SỐ KỸ THUẬT
MÔ HÌNH | ERL-1330V | ERL-1340V | ||
Khả năng làm việc | Chiều cao tâm | 171mm (6,73 ") | ||
Đường kính tiện qua băng máy | Ø342mm (13,46 ") | |||
Đường kính tiện qua hầu | - | Ø512mm (20 ") | ||
Đường kính tiện qua bàn dao ngang | Ø205mm (8.07 ") | |||
Khoảng cách chống tâm | 760mm (30 ") | 1000mm (40 ") | ||
Chiều rộng của băng máy | 230mm (9 ") | |||
Khoảng rộng hầu máy | 150mm (5 ") | |||
Ụ trục chính và | Kiểu trục chính,côn trong | Đ1-4, MT. Số 5 | ||
Côn lỗ trục chính | MT. MT số 5 x. Số 3 | |||
Trục chính | Ø40mm (1,57 ") | |||
Tốc độ trục chính: | 2 bước / L 100 ~ 500 RPM | |||
H 500 ~ 3000 vòng / phút | ||||
| ||||
| ||||
Có thể thay đổi một cách vô hạn | ||||
Bàn xe dao | Chiều dài ,rộng bàn xe dao | 400mm (15.748 ") / 384mm (15.118") | ||
Hành trình xe dao ngang | 180mm (7 ") | |||
Hành trình ụ dao trên | 95mm (3,74) | |||
Ren và hệ ren | Ren hệ Inch số loại/phạm vị | 45 loại / 2 ~ 72 TPI | ||
Ren hệ mét số loại/phạm vị | 39 loại / 0,2 ~ 14 mm | |||
Ren D.P số loại/phạm vị | 21 loại / 8 ~ 44 DP | |||
Ren M.P số loại/phạm vị | 18 loại / 0,3 ~ 3,5 MP | |||
Bước tiến dọc của máy | 0,05 ~ 1,7 (0,002 "~ 0,067") | |||
Bước tiến ngang của máy | 0,025 ~ 0,85 (0,001 "~ 0,034") | |||
Ụ động | Đường kính nòng ụ động | Ø50mm (1.968 ") | ||
Hành trình nòng ụ động | 112 mm (4,5 ") | |||
Kiểu côn chống tâm | MT. Số 3 | |||
Động cơ | Trục chính của máy | AC 2.2kW (3HP), Biến tần | ||
Bơm dầu của máy | 1/8 HP | |||
Thông số chung | Khối lượng | 850 / 950kg | 1000 / 1120kg | |
Kích thước đóng gói | Chiều dài | 2000mm (78,8 ") | 2270mm (89,4 ") | |
Chiều rộng x chiều cao | Rộng 965mm (38 ") x Cao 1900mm (74,8") | |||
Thông số kỹ thuật có thể thay đổi mà không cần thông báo
TRANG BỊ TIÊU CHUẨN
- Tấm gá mâm cặp 7"
- Mũi tâm chết MT.3
- Mũi tâm chết MT.3 với đầu carbide
- Áo côn trục chính MT.5
- Tấm chêm chân đế thăng bằng máy: 6 chiếc
- Dụng cụ và hộp dụng cụ
- Hướng dẫn vận hành và danh mục đóng gói
- Che phủ chống bắn tóe toàn chiều dài băng máy
- Đèn halogen
PHỤ KIỆN TÙY CHỌN
 |  |
Mâm cặp 3 chấu 7" + Mâm cặp 4 chấu 8" | Bộ collet 5C
|
 |  |
Mâm truyền động và tốc | Che phủ an toàn mâm cặp |
 |  |
Hệ thống điện tiêu chuẩn CE | Mâm phẳng 12" |
 |  |
Bộ thước và hiển thị số | Bộ dừng xe dao |
 |  |
Bầu kẹp mũi khoan và trục côn | Mũi tâm quay MT.3
|
 |  |
Đồ gá tiện côn
| Luy nét tĩnh với đầu bi
|
 |  |
Luy nét động gắn bạc đồng | Đài dao thay nhanh |
 |
|
Che phủ bảo vệ vít dẫn theo tiêu chuẩn CE |
|
CÁC ĐẶC TÍNH KHÁC
- Tất cả các chi tiết đúc được ổn định hoàn hảo với việc thường hóa khử ứng suất dư
- Băng máy được nhiệt luyện và mài đến tối thiểu đạt HS-70.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu đối với model EVS
- Băng máy rộng hơn giúp hấp thụ rung động tốt hơn.
Ụ TRỤC CHÍNH
- Hộp chống rung tốt, không bị biến dạng.
- Bánh răng được tôi cứng và mài trên các máy mài hàng đầu của MAAG hoặc REISHAUER.
HỘP BÁNH RĂNG
- Kiểu vạn năng cho phép tiện được nhiều loại ren inch, metric, MP, DP mà không cần thay đổi bánh răng.
HỘP BAO XE DAO
- Vô lăng phải (R / H) hoặc trái (L / H) có thể được cung cấp theo yêu cầu của người sử dụng.
- Tích hợp điều khiển tự động cho các tiến dao dọc hoặc ngang, tiến thuận hay và ngược chiều.
XE DAO VÀ ĐƯỜNG TRƯỢT
- Thiết kế Anti-Float loại bỏ khe hở.
- Được trang bị trong đai ốc trượt ngang.
- Bộ ly hợp an toàn ở trục tiến dao.
- Bôi trơn một lần trong xe dao và trượt trên cùng.
- Sử dụng vít hệ inch quay kép.
- Duy nhất hệ mét được cung cấp quay theo hệ mét.
TRỤC CHÍNH CHỊU TẢI NẶNG
- Được gia công từ thép hợp kim rèn, nhiệt luyện cứng và mài, cân bằng động.
- Sử dụng vòng bi đỡ ba điểm độ chính xác cao gồm ổ bi côn và ổ bi cầu của máy công cụ.
