Cập nhật 9/07/2021
Tổng quan máy
Là dòng máy tiện vạn năng Đài Loan cỡ lớn, sản phẩm chất lượng cao đồng thời đi kèm là giá thành ở mức ổn định, đáng để xem xét đầu tư.

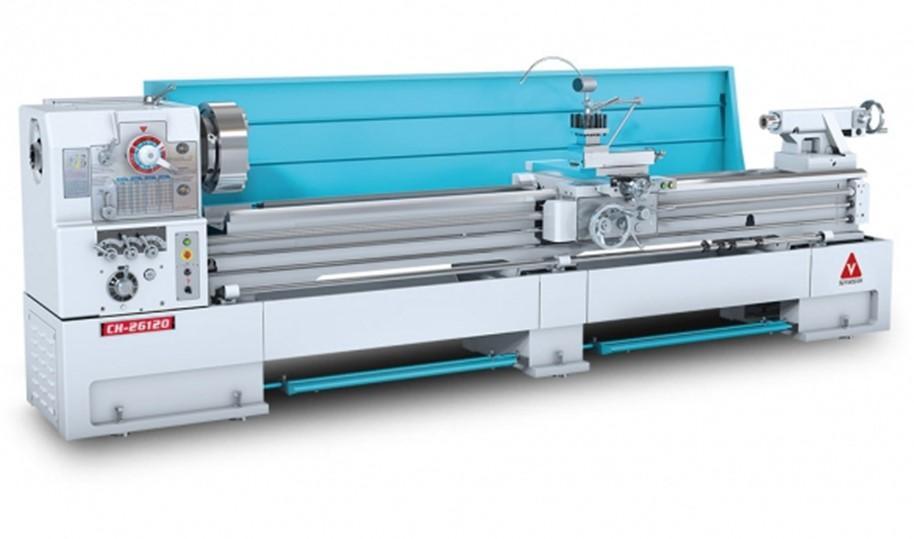

Hình ảnh máy tiện vạn năng Shunchuan dòng CH
Bao gồm 3 kiểu dòng máy:
- CH-2260/2290/22120/22160/22220
- CH-2660/2690/26120/26160/26200
- CH-3060/3090/30120/30160/30200
Thông số kỹ thuật
Bảng thông số kỹ thuật của máy tiện vạn năng dòng CH:
Models | CH-2260/2290/22120 | CH-2660/2690 / 26.120 | CH-3060/3090/30120 | ||
Đường kính tiện qua băng máy | 560 mm (22 ") | 660 mm (26 ") | 760 mm (30 ") | ||
Đường kính tiện qua hầu | Ø797 mm (31,37 ") | Ø892 mm (35,11 ") | Ø990 mm (38,97 ") | ||
Đường kính tiện qua bàn dao ngang | Ø340 mm (13,38 ") | Ø445 mm (17,51 ") | Ø548 mm (21,57 ") | ||
Khoảng rộng hầu máy |
| 270 mm (10,63 ") | |||
Khoảng cách chống tâm |
| 1500 mm (60 "), 2300 mm (90"), 3000 mm (120"), 4000 mm (160"), 5000 mm (200 ") | |||
Chiều rộng của băng máy |
| 400 mm (15,75 ") | |||
Hành trình ụ dao trên |
| 228 mm (8,98 ") | |||
Hành trình xe dao ngang |
| 400 mm (15,75 ") | |||
Đầu máy và |
|
| |||
Kiểu trục chính |
| D1-11 | |||
Côn lỗ trục chính |
| MT.7 x MT.5 | |||
Trục chính |
| Φ104 mm (4.094 ") | |||
Tốc độ trục chính |
| 12 bước | |||
Dải tốc độ (60 Hz) |
| 4P: 13, 20, 30, 47, 70, 105, 150, 230, 340, 530, 800, 1200 RPM | |||
Ren và bước ren |
|
| |||
Ren hệ Inch Kinds/Range |
| 44 Loại / 2 ~ 72 TPI | |||
Ren hệ mét Kinds/Range |
| 39 Loại / 0,2 ~ 14 mm | |||
Đường kính của trục vít |
| Φ45 mm (1,77 ") | |||
Bước trục vít me |
| 4 TPI, P = 6 mm | |||
Bước tiến dọc của máy |
| Hệ mét: 0,035 ~ 0,98 mm / vòng quay; INCH: 0,0012 ~ 0,039 / vòng quay | |||
Bước tiến ngang của máy |
| Hệ mét: 0,011 ~ 0,296 mm / vòng quay; INCH: 0,0004 ~ 0,0117 / vòng quay | |||
Ụ |
|
| |||
Đường kính ống trượt |
| Φ80 mm (3,15 ") | |||
Hành trình ống trượt |
| 250 mm (10 ") | |||
Kiểu côn chống tâm |
| MT.5 | |||
Động cơ |
|
| |||
Trục chính |
| Mã: 15 HP (11,25 kW) Lựa chọn: 20 HP (15 kW) | |||
Bơm nước làm mát |
| 1/8 HP | |||
Trọng lượng xấp xỉ |
| 60 " | 2860 | 3040 | |
Trọng lượng tịnh / kg) |
| 90 " | 3310 | 3490 | |
| 120 " | 3545 | 3725 | ||
| 160 " | 4150 | 4330 | ||
| 200 " | 4600 | 4780 | ||
Kích thước |
| 3255 mm (128,14 ") / 4055 mm (159,64") / 4755 mm (187,2 ") / 5755 mm (226,57") / 6755 mm (265,94 ") | |||
Chiều rộng x chiều cao |
| Chiều rộng: 1150 mm (45,27 "); Chiều cao: 1700 mm (66,9") | |||
Trang bị tiêu chuẩn
- Tấm gá mâm cặp 12’’
- Chống tâm 5
- Chống tâm MT.5 với đầu carbide
- Áo côn trục chính MT.7 và MT.5
- Tấm chêm chân đế thăng bằng máy: 6 -10 chiếc
- Dụng cụ và hộp dụng cụ
- Hướng dẫn vận hành và danh mục đóng gói
- Che phủ chống bắn tóe chiều dài máy
- Đèn halogen
Phụ kiện tùy chọn
 |  |

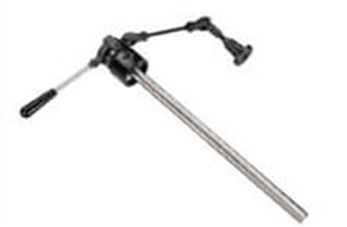

Mâm cặp 3 chấu 12”/16” | Bộ lắp collet 5C
|
| |  |

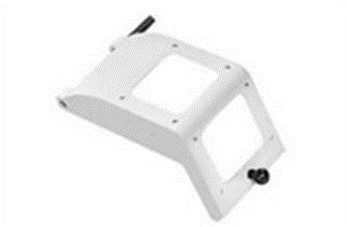

Mâm cặp 4 chấu 16’/18” | Che phủ an toàn mâm cặp |
 |  |

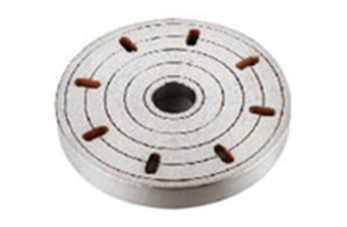

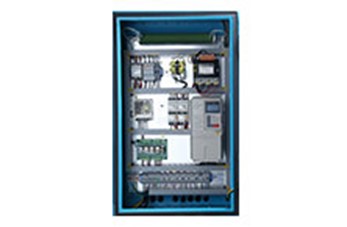

Hệ thống điện tiêu chuẩn CE | Mâm phẳng 12" |
 |  |

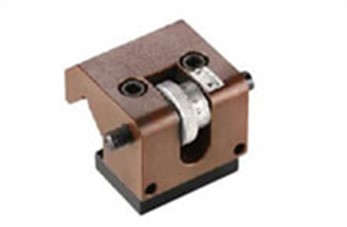

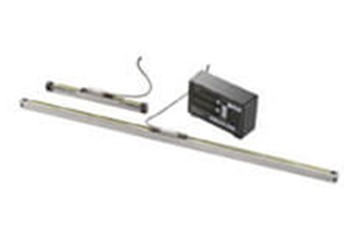

Bộ thước và hiển thị số | Bộ dừng xe dao |
 |  |

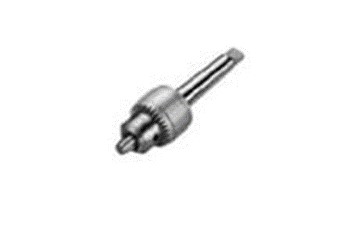

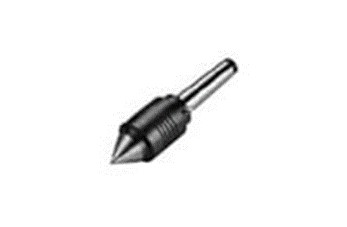

Bầu kẹp mũi khoan và trục côn | Mũi tâm quay MT.3
|
 |  |

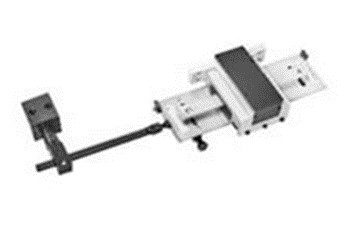

Đồ gá tiện côn

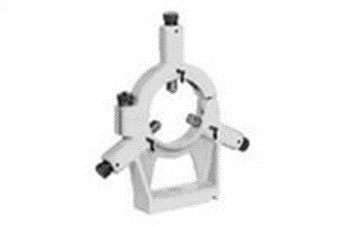

| Luy nét tĩnh với đầu bi
|
 |  |

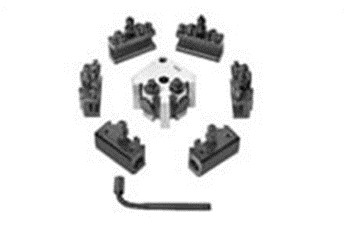

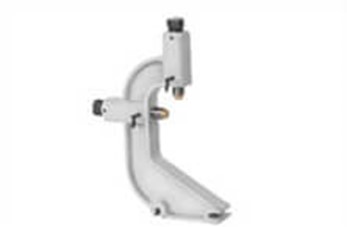

Luy nét động gắn bạc đồng | Đài dao thay nhanh |
 |
|

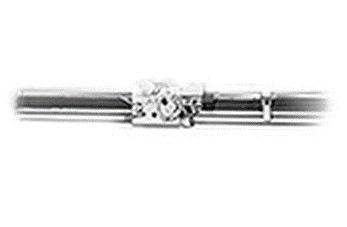

Che phủ bảo vệ vít dẫn theo tiêu chuẩn CE |
|
Các tính năng khác
- Tất cả các chi tiết đúc được ổn định hoàn hảo với việc thường hóa khử ứng suất dư
- Băng máy được nhiệt luyện và mài đến tối thiểu đạt HS-70.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu đối với model EVS
- Băng máy rộng hơn giúp hấp thụ rung động tốt hơn.
Ụ TRỤC CHÍNH
- Bôi trơn cưỡng bức cho tất cả các điểm chạy.
- Vỏ đầu có tính năng giảm rung vượt trội và hiệu suất không bị biến dạng.
- Kết cấu ụ chắc chắn mang lại độ cứng và cắt khỏe hơn.
- Tất cả các bánh răng và trục đều được mài cứng với độ chính xác cao.
HỘP SỐ ĐA NĂNG
- Hộp số loại phổ thông cung cấp nhiều loại ren inch & hệ mét mà không cần thay đổi bất kỳ hộp số nào để tăng tính tiện lợi.
- Bánh răng được làm cứng
- Dầu bôi trơn trong hộp bánh răng
BÀN XE DAO
- Hệ thống bôi trơn thủ công & tự động được trang bị để giữ cho các đường trượt và rãnh trượt được bôi trơn.
- Lựa chọn bánh xe bên phải hoặc bên trái.
- Một thiết bị bảo vệ quá tải được trang bị để tránh máy bị hư hỏng.
XE DAO VÀ ĐƯỜNG TRƯỢT
- Thiết kế Anti-Float loại bỏ khe hở.
- Được trang bị trong đai ốc trượt ngang.
- Bộ ly hợp an toàn ở trục tiến dao.
- Bôi trơn một lần trong xe dao và trượt trên cùng.
- Sử dụng vít hệ inch quay kép.
- Duy nhất hệ mét được cung cấp quay theo hệ mét.
TRỤC CHÍNH TRUYỀN ĐỘNG
- Trục chính loại camlock
- Được gia công chính xác từ thép hợp kim rèn, tôi cứng, nền chính xác và cân bằng động.
- Hỗ trợ ba điểm bởi con lăn côn và ổ bi có độ chính xác cao giúp loại bỏ tiếng kêu khi thực hiện cắt nặng.
Ụ ĐỘNG
- Hệ thống thước ở ụ động được chia theo thang inch / hệ mét.
- Nó có một rãnh tang cho ổ đĩa chính của dụng cụ.
- Ụ hai bước cung cấp hoạt động mượt mà hơn.
