MÁY TIỆN VẠN NĂNG HẠNG NẶNG HL-960/1120/1220

Liên hệ

Chuyên gia công vật liệu cho ngành công nghiệp nặng

Máy tiện vạn năng điều chỉnh được tốc độ 16 cấp

Đường kính tiện từ 960 đến 1620mm

Chiều dài chống tâm lên đến 8000mm

Các chi tiết được chế tạo chính xác theo tiêu chuẩn

TRANG CHỦ/MÁY TIỆN VẠN NĂNG/MÁY TIỆN VẠN NĂNG HẠNG NẶNG ĐÀI LOAN/MÁY TIỆN VẠN BĂNG DÀI

Cập nhật 17/06/2021



Mô tả sản phẩm

Máy tiện vạn năng hạng nặng hiệu Denver model HL-960/1120/1220~1620 x 1500,2000,3000,...8000  xuất xứ Đài Loan là máy tiện vạn năng hạng nặng dùng để tiện và cắt các vật liệu thanh thép và chi tiết gia công lớn cho các ngành công nghiệp nặng như mạng lưới ống dẫn dầu, hàng không và xử lí trục hạng nặng chính xác.

Máy tiện vạn năng hạng nặng HL-960/1120/1220~1620 x 1500,2000,3000,...8000 là máy tiện vạn năng điều chỉnh tốc độ 16 cấp có đường kính tiện 960mm đến 1620mm , chiều dài chống tâm lên đến 1500mm,2000mm,3000mm,....8000mm,.... Bánh răng và trục chính được chế tạo từ thép hợp kim chất lượng cao đã qua xử lý được  mài  chính  xác  để đảm bảo độ cứng và độ bền cao. Đường kính lỗ trục chính 152mm.

 May tien dai loan

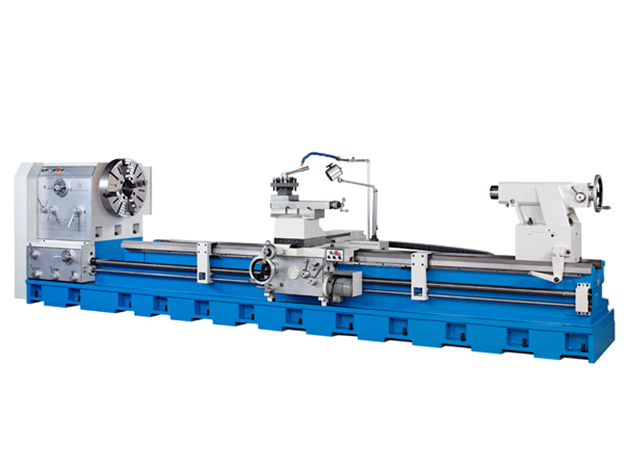

         Hình ảnh máy tiện vạn năng Đài Loan Denver HL-960

Tính năng thiết kế máy

  • Được thiết kế để gia công công suất lớn; bệ máy này được chế tạo từ gang đúc Mechanite chất lượng cao và thiết kế kết cấu cứng vững, tăng khả năng tải và ổn định trong quá trình gia công.
  • Sử dụng hộp số metric / inch để tiện ren inch, metric, DP, MP, và nhiều kiểu ren khác, mọi chức năng thực hiện được mà không phải thaybánh  răng,  dải  tiện  ren  rộng  và  hoàn  chỉnh, dễ thao tác để nâng cao hiệu quả sản xuất.
  • Cung cấp dầu bôi trơn với thiết bị an toàn được sử dụng để kéo dài tuổi thọ và độ chính xác.
  • Các bánh răng trong đầu và trục chính được làm cứng và chính xác.
  • Băng máy và các bộ phận liên quan được xử lí nhiệt và gia công tỉ mỉ tăng tuổi thọ máy.
  • Được trang bị phanh điện tử, có thể điều chỉnh dễ dàng theo vật liệu và tốc độ khác nhau
  • Thiết bị khởi động an toàn 2 giai đoạn và hệ thống cắt điện quá tải.

Thông số kỹ thuật

Click vào đây để xem thông tin chi tiết

Các thông số cơ bản của máy:



Series

HL-960 , HL-1120, HL-1220~1620

Model

1500

2000

3000

4000

5000

6000

7000

8000

KHẢ NĂNG

Đường kính tiện qua băng

960 (37 .8") 1120 (44"), 1220 (48") ~ 2000 (78.7")

Đường kính tiện qua bàn xe dao

650 (25 .6") 810 (32"), 910 (35.83") ~ 1310 (51.6")

Đường kính tiện qua hầu

1390 (54.72") 1550 (61.02"), 1640 (64.96") ~ 2050 (80.7")

Chiều dài chống tâm

1500

( 59")

2000

(80")

3000

(120")

4000

(160")

5000

(200")

6000

(240")

7000

(280")

8000

(315")

KÍCH THƯỚC

N.W. / G.W. (Trọng lượng tịnh/ tổng thể) kgs

HL-960

7500/

8100

8000/

8800

9000/

9900

10000/

11000

11000/

12100

12000/

13200

13000/

14300

14000/

15400

HL-1120

7800/

8400

8300/

9100

9300/

10200

10300/

11300

11300/

12400

12300/

13500

13300/

14600

14300/

15700

Kích thước máy (LxWxH)

3650 / 4150 / 5150 X  2050 X  1460  (HL-960) – 1540 (HL-1120)
143.7" / 163.4"  / 202.8" X 81" X  57.5" – 60.6"

6150 / 7150 X  2050 X  1460  (HL-960) – 1540 (HL-1120)
202.8" / 242" / 399.6" X 81" X  57.5" – 60.6"

8150 / 9150 / 10150 X  2050 X  1460  (HL-960) – 1540 (HL-1120)
320.9" / 360.2" / 399.6" X 81" X  57.5" – 60.6"

Kích thước đóng gói (LxWxH)

(L) 4100 / 4600 / 5600 x (W) 2100 x (H) 2200
(L) 162" / 181" / 220" x (W) (83") x (H) 79"

(L) 6600 / 7600 x (W) 2100 x (H) 2200
(L) 260" / 299" x (W) (83") x (H) 79"

(L)8600 / 9600 / 10600 x (W) 2100 x (H) 2200
(L)339" / 378" / 417" x (W) (83") x (H) 79"

Màu tiêu chuẩn

Upper part :RAL-7035 light gray + lower parts :RAL-5015 blue

Phụ kiện kèm theo máy

  • Thiết bị bôi trơn ụ trục chính
  • Động cơ trục chính 20HP
  • Phanh điên từ
  • Bánh răng hộp số hệ mét,inch
  • Tiến dao nhanh dọc và ngang
  • Ụ động 2 cấp (nòng 125mm)
  • Hệ thống bôi trơn tự động 2 trục X,Z
  • Trục X,Z được phủ lớp Turcite-B
  • Luy nét tĩnh Ø 16"
  • Mâm phẳng với 4 chấu 40"
  • Tâm chết
  • Cờ lê mở đài dao
  • Tấm cân bằng
  • Dụng cụ và hộp dụng cụ
  • Hướng dẫn sử dụng
